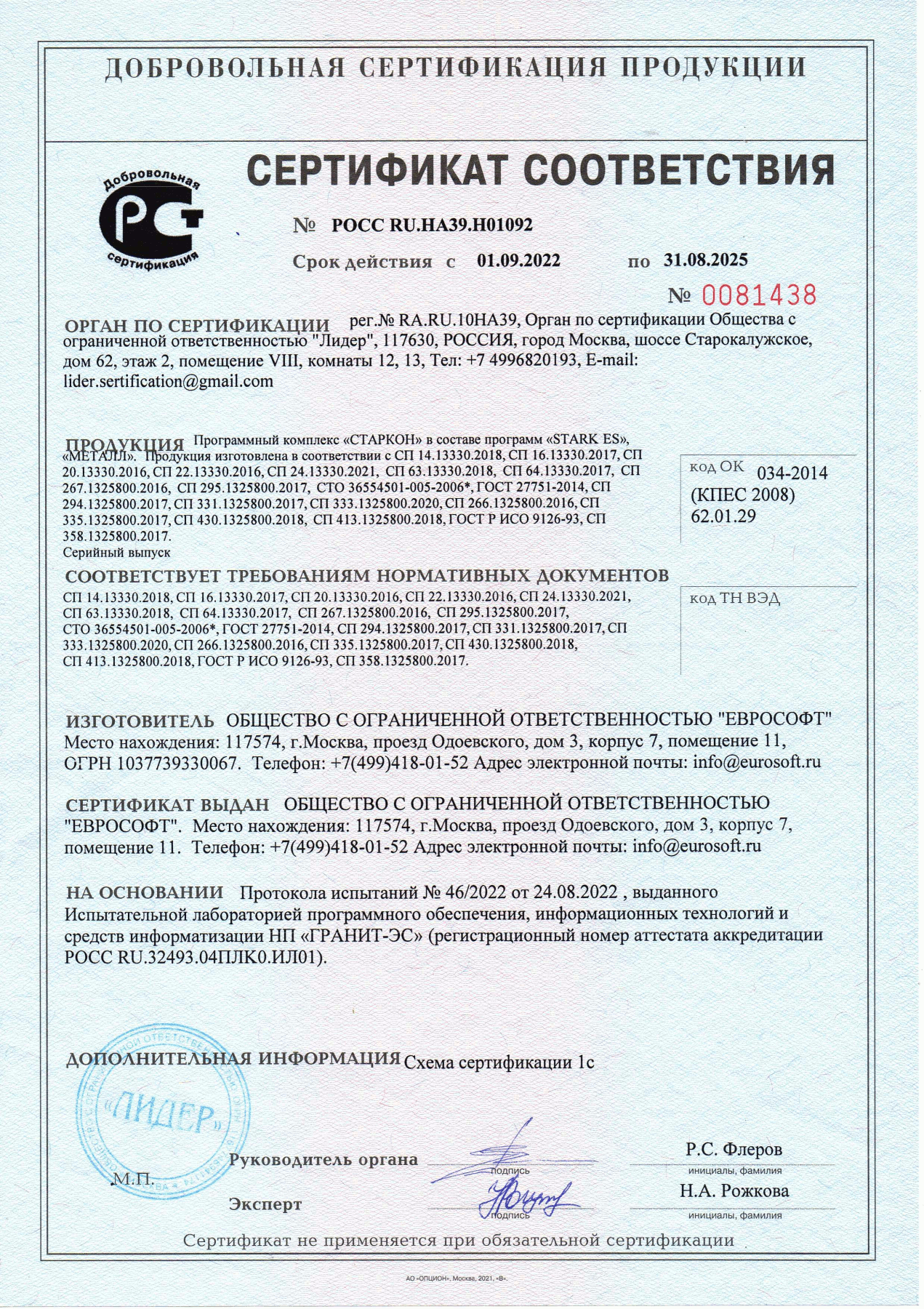

Сертификат соответствия от 04.09.2019.

Сертификат компании Еврософт, удостоверяющий статус компании "Архитект Дизайн" (ООО "Джазл")

10 преимуществ работы с нами.

Возможности STARK ES

Новые возможности STARK ES 2022

Пользовательский интерфейс – общие функции:

• Автоматическое определение способа ввода и выбора объектов ‒ вместо опций «По точкам (Einz)», «Рамкой (Box)», «Выбор пересекаемых объектов (Krz)» используется единый подход ‒ выбор курсором, окном и секущей рамкой (по аналогии с AutoCAD).

Пользовательский интерфейс – позиционный проект:

• Многократное ускорение загрузки ПОС-проектов
• Создание узлов КЭ-сетки плит вдоль границ стен при генерации КЭ-проекта из ПОС-проекта.
• Формирование элементов увеличенной жесткости в зонах опирания плит на колонны и стены при генерации КЭ-проекта из ПОС-проекта.

Пользовательский интерфейс – конечно-элементный проект:

• Графический вывод перемещений, ускорений, напряжений в 3D-элементах, реакций в опорах, узловых нагрузок в виде цветовой раскраски узлов.
• Вызов настроек из окна свойств PropertyGrid при выводе эпюр, изолиний, изоповерхностей.

Конструктивные расчеты:

• Реализация в модуле StarkMetallic расчета в соответствии с СП 16.13330.2017 стальных элементов со сквозными сечениями типа «двутавр-двутавр», «швеллер-швеллер», «4 равнополочных уголка», «4 неравнополочных уголка».
• Возможность отмены сохранения результата автоматического подбора сечений элементов в модуле StarkMetallic.
• Учет водоупора при вычислении осадок и жёсткости основания с помощью функции «Модель грунта».
• Определение опасных направлений вращательного сейсмического воздействия (расчет на вращательное сейсмическое воздействие может потребоваться в случае учета волнового характера воздействия по указанию примечания 1 к п. 5.23 СП 14.13330.2018).
• Анимация колебаний, полученных расчетом во временной области на кинематические (акселерограммы) и силовые динамические воздействия.
• Вывод графиков горизонтальных и полных перемещений, полученных расчетом во временной области на кинематические (акселерограммы) и силовые динамические воздействия.

Интеграция в технологию информационного моделирования зданий:

• Реализация импорта файлов формата IFC 4, улучшение импорта файлов формата IFC 2х3.

Новые возможности STARK ES 2020

• возможности программы по выполнению физически нелинейного динамического расчета на воздействие акселерограмм землетрясений дополнительно расширены за счет реализации:
  • упругопластических стержневых элементов общего вида, работающих по идеализированной упругопластической диаграмме «усилие – перемещение»;
  • нелинейных демпферов, в которых диссипативная сила в направлении продольной оси нелинейно зависит от скорости продольной деформации стержня:
• корректировка жесткостей стержней и пластин на основании результатов оценки прочности элементов.
  Данная функция позволяет получить линейно-упругую модель с секущей жесткостью плоскостных и стержневых элементов для выполнения приближенного статического и динамического расчета конструкций с учетом деградации их жесткости вследствие физической нелинейности, в том числе – вследствие повреждений, полученных в результате землетрясения.
• возможность задания составных сечений элементов стальных конструкций в ПОС- и в КЭ-моделях:
• возможность задания произвольных имен скважин, по которым вводятся характеристики грунтового основания в ПОС- и в КЭ-моделях (R2):
• возможность перемещения, копирования и удаления всех позиций выбранной части ПОС-модели как единого целого (только при использовании ленточного интерфейса);
• при генерации КЭ-модели из ПОС-модели все позиции считаются соединенными друг с другом в узлах их пересечения;
• при генерации КЭ-модели из ПОС-модели «следы» сечений колонн и вутов на плите создаются и в случае сложной геометрии, когда имеются пересечения «следов» другими объектами;
• при генерации КЭ-модели из ПОС-модели добавлен поиск и автоматическое удаление совпадающих стержневых элементов;
• автоматически открывается протокол ошибок и предупреждений, обнаруженных в процессе генерации КЭ-модели из ПОС-модели; в протокол (файл .dgn) выводится информация о всех предупреждениях и ошибках, выявленных в процессе генерации (R2);
• одновременное удаление всех совпадающих узлов и элементов в КЭ-модели (R2);
• учтено изменение №1 к СП 14.13330.2018 (R2);
• учтено изменение №1 к СП 63.13330.2018 (R3);
• расчет предельных усилий, используемых для оценки прочности стержневых элементов, с помощью программы Profilmaker (R2);
• возможность задания произвольных предельных значений ширины раскрытия трещин при расчете элементов железобетонных конструкций (R2);
• возможность формирования стальных конструктивных элементов свободной длины в плоскости r-s МСК элемента (пересечения элемента со стержнями, лежащими в других плоскостях, игнорируются) (R2):
• вычисление равнодействующих сил и моментов узловых реакций в выбранных узлах (только при использовании окна «PropertyGrid» («Сетка свойств»));
• автоматическая корректировка номеров конечных элементов, используемых в группах расчета РСУ, стальных конструктивных элементов, железобетонных стержней, ребер плит/стен и пластин, деревянных элементов, нелинейных стержней, оценки прочности, после редактирования модели (R2, R3);
• переработан графический вывод результатов с помощью изоповерхностей в пластинах и цветовой раскраски стержней: всегда учитывается знак значений, при раскраске стержней используются такие же стандартные и пользовательские палитры, что и при раскраске изоповерхностей (R2):
• при выводе усилий, напряжений в пластинах и плоскостных реакций опор в заданном диапазоне результаты за рамками этого диапазона изображаются другим цветом.
  Теперь стало понятно, в каких зонах значения меньше нижней границы диапазона и больше верхней границы.
• графический вывод экстремальных значений усилий в сечениях 3D-стержней и ребер плит/стен из отобранных РСУ (только при использовании окна «PropertyGrid» («Сетка свойств»)):
• добавлен вывод наихудших результатов оценки прочности, выбранных из результатов при всех комбинациях нагружений;
• в модуле StarkMetallic реализовано редактирование избранных данных сразу для ряда выбранных элементов:
• в модуле StarkMetallic реализован вывод результатов расчета непосредственно в диалоговом окне программы:
• импорт моделей из файлов формата IFC 2x3 и преобразование их в позиционную модель STARK ES:
• возможность изменения размеров главного окна программы с произвольным соотношением сторон.

Новые возможности STARK ES 2019

• в модуле StarkMetallic реализован расчет в соответствии с СП 16.13330.2017 стальных элементов с сечением из двух или четырех равнополочных уголков, составленных крестом, в виде одиночного равнополочного или неравнополочного уголка, короба из четырех листов, короба из двух прокатных или гнутых швеллеров;
• в модуле StarkMetallic реализован автоматический подбор сечений (в т.ч. составных) прокатных элементов стальных конструкций;
• в поставляемую базу стальных профилей добавлены трубы по ГОСТ Р 58064-2018 и двутавры по ГОСТ Р 57837-2017;
• реализован расчет стержневых и пластинчатых элементов бетонных конструкций, армированных неметаллической композитной арматурой, в соответствии с приложением Л к СП 63.13330.2012;
• добавлен учет требований по ограничению ширины раскрытия трещин при определении требуемого количества стальной или композитной арматуры в бетонных стержнях и ребрах;
• переработан проверочный расчет железобетонных стержней и ребер, сделан графический вывод коэффициентов использования прочности и трещиностойкости элементов;
• предоставлена возможность усреднения расчетного армирования железобетонных плит и стен при графическом выводе;
• реализовано Изменение №1 к СП 20.13330.2016;
• реализованы указания СП 14.13330.2018 по расчету на сейсмические воздействия;
• реализован расчет интенсивности и спектров сейсмического воздействия по указаниям казахстанских норм СП РК 2.03.30-2017;
• реализована возможность включения в одну комбинацию нагружений как статических нагружений, суммарный результат от которых является линейной функцией, так и квазистатических (от воздействия ветра и сейсмики) нагружений, суммарный результат от которых является нелинейной функцией;
• фильтр для определения видимого фрагмента модели расширен возможностью выбора всех элементов, на которые во всех или в указанных нагружениях приложено одинаковое количество однотипных нагрузок с равными значениями;
• графический вывод перемещений для схем, состоящих только из 3D-стержней, сделан аналогичным выводу перемещений для схем, включающих пластины или объемные конечные элементы (появилась возможность вывода экстремальных значений всех компонент перемещений, значений полных и горизонтальных перемещений, а также отрисовки значений в узлах модели).

Расчеты методом конечных элементов

• Параллельные вычисления на многоядерных компьютерах для всех типов конечно-элементных решателей: обеспечивается ускорение решениябольших задач, в зависимости от конфигурации компьютера, в несколько раз.
• 64-разрядная версия решателя «фронтальный»: обеспечивается возможность увеличения размерности решаемых задач на компьютерах под управлением 64-разрядной операционной системы.
• Учет изменения геометрии конструкции от заданных эксцентриситетов при конечно-элементном расчете с помощью решателя «фронтальный».
• Уточнённый учет элементных шарниров в решателе «фронтальный» (в релизе №2). Обеспечивается равенство решений задач всех видов на моделях с элементными шарнирами с решениями на моделях с разрезными шарнирами

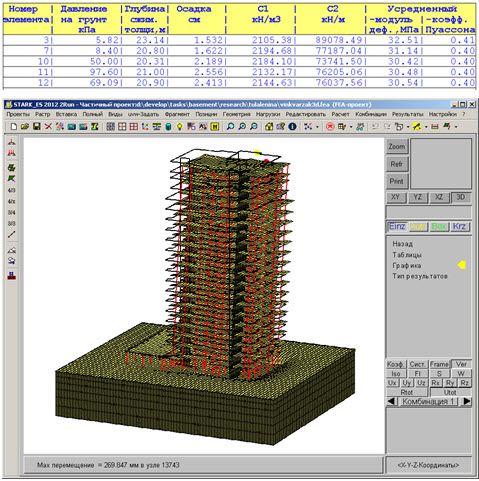

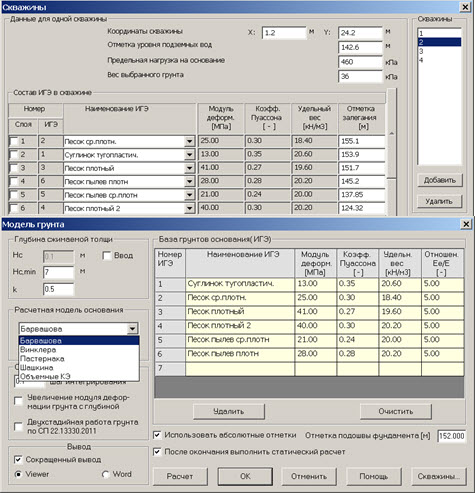

Моделирование естественного грунтового основания сооружения

• Построение пространственной модели грунтового основания на основании данных инженерно-геологических изысканий, задаваемых по скважинам.
• Определение осадки в каждой расчетной точке основания, средней осадки и относительной разности осадок в соответствии со СНиП 2.02.01-83*, СП 22.13330.2011, СП 50-101-2004.
• Учет нелинейности деформирования основания под нагрузкой:
  • зависимость расчетного значения глубины сжимаемой толщи от приложенной к основанию вертикальной нагрузки, определяемой конечно-элементным статическим расчетом;
  • двухстадийная работа грунта на ветвях первичного и вторичного нагружения в соответствии с СП 22.13330.2011, СП 50-101-2004;
  • пластическая работа грунта при давлении на основание сверх расчетного сопротивления грунта;
  • односторонняя работа основания только на сжатие.
• Возможность учета увеличения модуля деформации грунта с глубиной.
• Формирование линеаризированной расчетной модели грунтового основания для учета в общем расчете системы «здание-фундамент-основание» – одно- или двухпараметрического упругого основания с переменными в плане коэффициентами жесткости либо пространственной модели основания из объемных конечных элементов. Все разработанные расчетные модели основания равноценны (ведут к качественно близким результатам) и соответствуют указаниям СНиП 2.02.01-83*, СП 22.13330.2011, СП 50-101-2004.

Модификация расчетов на сейсмические воздействия (в релизе №2)

• Увеличение скорости расчетов, которое может быть многократным в случае выполнении расчета на собственные колебания решателем «фронтальный».
• Определение опасного направления сейсмического воздействия по энергетическому критерию с учетом спектра ответа. Сейсмическое воздействие в направлении, определенном таким образом, приводит к более интенсивному напряженному состоянию конструкции.
• Нормировка показателей вклада форм в сейсмическую реакцию.

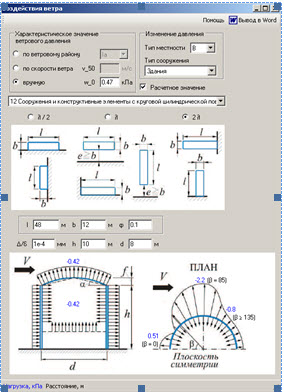

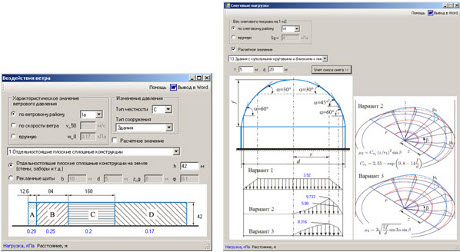

Определение величин ветровых и снеговых нагрузок по схемам СП 20.13330.2011 – актуализированной редакции СНиП 2.01.07-85*.

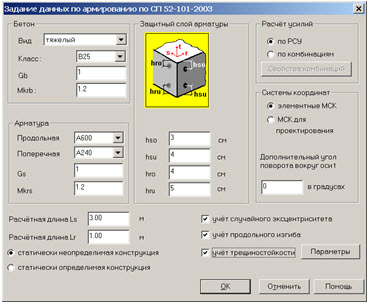

Конструктивные расчеты

• Учёт случайного эксцентриситета приложения сжимающей нагрузки и продольного изгиба при расчёте армирования и ширины раскрытия трещин в железобетонных стенах в соответствии со СНиП 52-01-2003.
• Возможность применения арматуры класса А600 в качестве ненапрягаемой арматуры в железобетонных конструкциях.

Расчеты на основе метода конечных элементов

• линейный и нелинейный статический расчет;
• расчет на собственные колебания в произвольном диапазоне частот, а также относительно деформированного состояния с учетом односторонней работы канатов, связей, шарниров;
• расчет на вынужденные колебания при силовой динамической нагрузке и кинематическом возбуждении основания (землетрясении);
• расчет на устойчивость с учетом растянутых элементов, в т.ч. при сложном нагружении и с учетом односторонней работы канатов, связей, шарниров;
• спектральный анализ матрицы жесткости;
• предельный жестко-пластический анализ;
• оценка точности расчета.

Конструктивные расчеты

• определение опасных расчетных сочетаний усилий в сечениях элементов и опорных реакций по различным критериям, в т.ч. с учетом возможной изменчивости расчетной схемы (вариации модели) и с учетом последовательности возведения/монтажа конструкции;
• расчет армирования и проверка элементов железобетонных конструкций в соответствии со СНиП 52-01-2003, СП 52-101-2003, СП 52-103-2007 и СНиП 2.03.01-84*, в т.ч. с учетом требований по трещиностойкости и ограничению ширины раскрытия трещин;
• расчет ребер железобетонных плит и стен в соответствии со СНиП 52-01-2003, СП 52-101-2003 и СНиП 2.03.01-84*;
• расчет плоских бетонных и железобетонных плит на продавливание колоннами в соответствии с СП 52-101-2003;
• обработка и унификация конструктивных стержневых железобетонных элементов (колонн, балок и др.);
• расчет элементов стальных конструкций на прочность, общую и местную устойчивость, расчет сварных швов в соответствии со СНиП II-23-81*;
• подбор сечений прокатных элементов по напряжениям;
• проверка прочности и устойчивости трубожелезобетонных элементов;
• оценка прочности стержневых и пластинчатых элементов при статических и динамических воздействиях, в т.ч. проверочный сейсмический анализ конструкций с использованием акселерограмм сейсмического движения грунта.

Расчеты на сейсмические воздействия

• определение сейсмических нагрузок линейно-спектральным методом для произвольного спектра ответа и произвольного направления сейсмического воздействия в соответствии с нормами России, Азербайджана, Армении, Казахстана, Узбекистана, Украины, а также «Рекомендациями по определению расчетной сейсмической нагрузки для сооружений с учетом пространственного характера воздействия и работы конструкций» ЦНИИСК им. В.А. Кучеренко;
• учет поступательного и вращательного движения основания на основе применения интегральной модели воздействия;
• учет взаимных перемещений опор пространственных и линейно-протяженных сооружений на основе применения дифференцированной модели воздействия;
• учет геометрической и конструктивной нелинейности;
• динамический расчет во времени на многокомпонентные акселерограммы, в т.ч. с учетом ротации основания, с анализом несущей способности конструкций;
• определение опасного направления сейсмического воздействия;
• определение значимых форм колебаний, обеспечивающих требуемую сумму модальных масс, и исключение несущественных форм на этапе расчета на собственные колебания и на этапе расчета сейсмических нагрузок.

Расчет на действие пульсационной составляющей ветровой нагрузки

• расчет в соответствии со СНиП 2.01.07-85* и "Рекомендациями по уточненному динамическому расчету зданий и сооружений на действие пульсационной составляющей ветровой нагрузки" ЦНИИСК им. В.А. Кучеренко;
• учет геометрической и конструктивной нелинейности;
• определение ускорений колебаний конструкции

Возможности моделирования

• автоматическая генерация конечно-элементных моделей многоэтажных зданий, ферм, рам, поверхностей вращения и поверхностей, заданных аналитически;
• стержневые конечные элементы для плоских и пространственных задач, в т.ч. с учетом поперечного сдвига;
• специальные стержневые элементы для моделирования ребер жесткости и канатов;
• высокоточные изотропные и ортотропные пластинчатые и объемные конечные элементы (гибридные и метода перемещений);
• универсальные элементы для расчета тонких и толстых плит;
• многослойные стержневые и пластинчатые элементы;
• жесткие и упругоподатливые опоры в произвольно ориентированных системах координат, в т.ч. односторонние;
• одно- и двухпараметрические упругие основания, включая односторонние;
• моделирование естественного грунтового основания на основании данных инженерной геологии с построением модели упругого основания или пространственной модели массива грунта из объемных конечных элементов;
• идеальные и упругие шарниры в стержневых и пластинчатых элементах, в т.ч. односторонние и нелинейные;
• учет физической нелинейности работы материалов пластинчатых элементов по билинейной и криволинейной диаграммам, в т.ч. в железобетонных плитах и стенах;
• формирование произвольных, в т.ч. тонкостенных сечений элементов и расчет их характеристик;
• возможность выполнять расчеты пофрагментно и с учетом изменения расчетной схемы в процессе нагружения;
• возможность учета различных свойств конструкций и оснований при статических и динамических воздействиях;
• различные способы моделирования работы конструкций в узлах сопряжений, в т.ч. несоосных;
• абсолютно твердые тела и объединение перемещений узлов;
• учет начального искривления осей стержней;
• силовые и кинематические сосредоточенные и распределенные нагрузки по любому направлению, в т.ч. независимые от КЭ сетки;
• температурные нагрузки и нагрузки предварительного напряжения.

Возможности интерфейса

• формирование сложных расчетных моделей путем сборки из отдельных частей;
• графический или табличный ввод модели и вывод результатов расчета;
• преобразование плоских и пространственных изображений из DXF-файлов в КЭ модель;
• оценка качества КЭ сетки и ее оптимизация;
• работа со всей расчетной схемой или с ее фрагментом;
• широкий набор средств графического контроля характеристик расчетной схемы;
• передача перемещений, реакций и нагружений из проекта в проект, интерполяция деформационных нагрузок;
• изображение результатов посредством деформированных схем, изолиний, изоповерхностей, цифровых значений или эпюр по произвольным сечениям;
• поиск экстремальных значений расчетных параметров внутри определенного фрагмента расчетной схемы как при отдельном нагружении, так и среди заданных комбинаций нагружений;
• анимация форм колебаний и потери устойчивости;
• вывод исходных данных и результатов расчета в MS Word и файлы формата dxf, csv;
• связь с программами ПРУСК, Металл, СпИн, Одиссей, ЛИРА, ЛИРА-САПР, БЕТА, ArCon, AutoCAD, Archicad, Glaserisb-cad, Конструктор здания.
