Состав лицензий Vitro-CAD, описание и цены:

• Vitro PRO – базовый функционал Vitro-CAD. Лицензируется по пользователям. Лицензии конкурентные, бессрочные. Минимальная поставка - 20 лицензий. Лицензия включает техническую поддержку и подписку на обновления на первый год.
• Vitro Web – пользовательская web лицензия. Лицензии именные. Минимальная поставка – 10 лицензий. Лицензия включает техническую поддержку и подписку на обновления на первый год.
• Vitro PM – серверная бессрочная лицензия на модуль управления рабочими процессами. Требует пользовательских лицензий. Лицензия включает техническую поддержку и подписку на обновления на первый год.
• Vitro Planner – серверная бессрочная лицензия на модуль планирования. Требует пользовательских лицензий. Лицензия включает техническую поддержку и подписку на обновления на первый год.
• Vitro QR-coder – серверная бессрочная лицензия на модуль контроля актуальности версий документации по QR коду. Лицензия включает техническую поддержку и подписку на обновления на первый год. Vitro QR-coder позволяет проставлять QR-коды на листы документации, предназначенные для печати, и контролирует информацию, считываемую по этим кодам.
• Vitro BIM - серверная бессрочная лицензия на модуль расширения для работы с моделями. Требует пользовательских лицензий. Лицензия включает техническую поддержку и подписку на обновления на первый год. Vitro BIM предназначен для преобразования моделей исходных форматов в формат отображения Vitro BIM Viewer.
• Vitro BIM Viewer - серверная AGPL лицензия на модуль просмотра моделей в web браузере. Лицензия включает техническую поддержку и подписку на обновления на первый год.
• Vitro BIM Catalog – серверная бессрочная лицензия на модуль Каталога строительной продукции. Требует лицензий Vitro Web по количеству пользователей с правами загрузки данных. Количество пользователей с правами чтения не ограничено. Лицензия включает техническую поддержку и подписку на обновления на первый год.
• Software Upgrade Protection (SUP) – годовая подписка, начиная со второго года. Дает право получать в течение года все обновления на программный продукт и техническую поддержку от производителя. Стоимость SUP составляет 18% от текущей цены лицензий при непрерывных ежегодных продлениях. Возобновление подписки после перерыва составляет 50% от текущей цены лицензий.

Предназначение Vitro-CAD

• Система технического архива и документооборота
• Платформа для автоматизации BIM
• Интегрирована в CAD системы и MS Windows
• Управление заданиями и процессами
• Оперативная информация о ходе проектов
• Поддержка регламентов отрасли и предприятия
• Удаленный доступ, в том числе с мобильных устройств
• Безопасность данных

Что дает система Vitro-CAD руководству проектной компании

• Снижение сроков и издержек проектирования
• Снижение ошибок в документации
• Контроль выполнения заданий по проектированию
• Контроль сроков проектирования
• Контроль доступа к информации

Что дает система Vitro-CAD ГИП-ам

• Быстрый старт проектов
• Оперативный контроль за состоянием проектной документации проекта
• Удобное управление проектной командой
  • состав команды и права доступа
  • выдача проектных заданий
  • контроль выполнения проектных заданий
• Выпуск документации
• Доступ с мобильных устройств

Что дает система Vitro-CAD BIM-менеджерам

• Удобное и надежное хранение моделей и файлов других форматов.
• Организация коллективной работы смежных специальностей в Среде Общих Данных согласно BS 1192
• Управление Библиотекой семейств элементов
• Управление процессом Координации

Что дает система Vitro-CAD проектировщикам

• Быстрый поиск информации
• Удобная работа с библиотеками семейств элементов
• Автоматическое заполнение штампов, титульных листов
• Автоматическое поддержание целостности внутренних ссылок
• Автоматизированные процессы согласования
• Удобная работа с проектными заданиями
• Возможность удаленной работы

Функционал Vitro-CAD в приложении к BIM

Основа системы Vitro-CAD - серверное структурированное хранилище проектных данных, позволяющее управлять версиями и статусами рабочих файлов моделей и сопутствующих файлов различных форматов. Менеджер процессов помогает поддержать регламентированные на предприятии BIM процессы проектирования. Интеграция с множеством комплексов САПР (Autodesk Revit, AutoCAD Civil 3D, Navisworks, AutoCAD всех редакций и все популярные клоны) делает работу проектировщиков удобной и продуктивной.

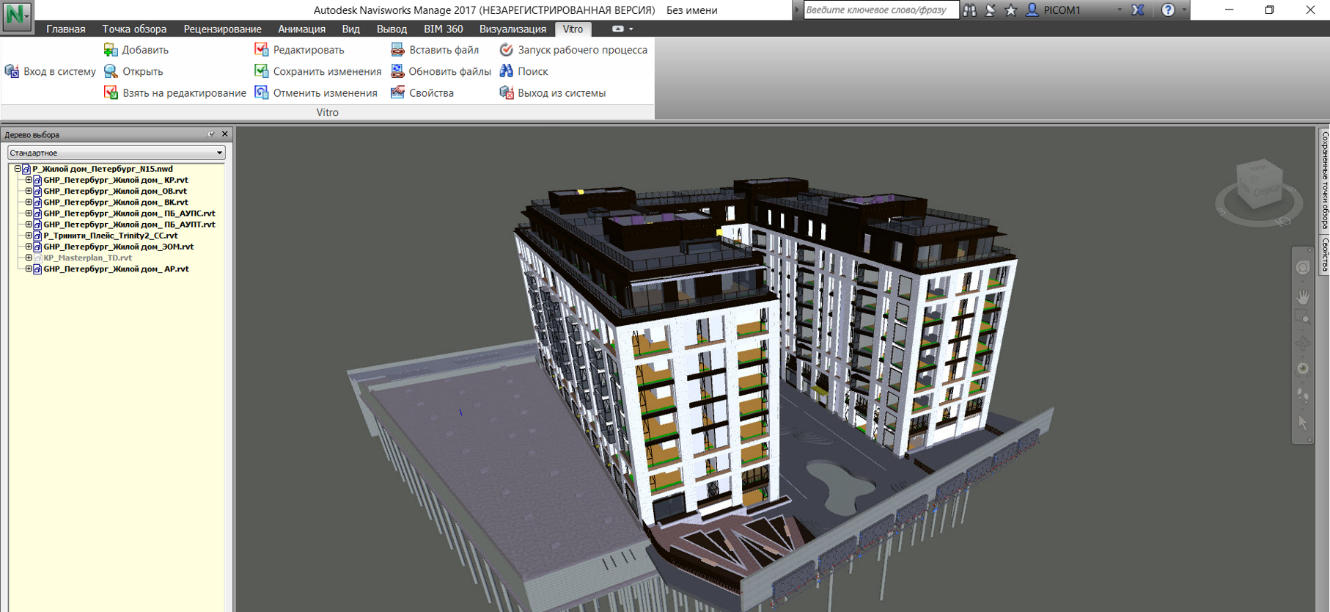

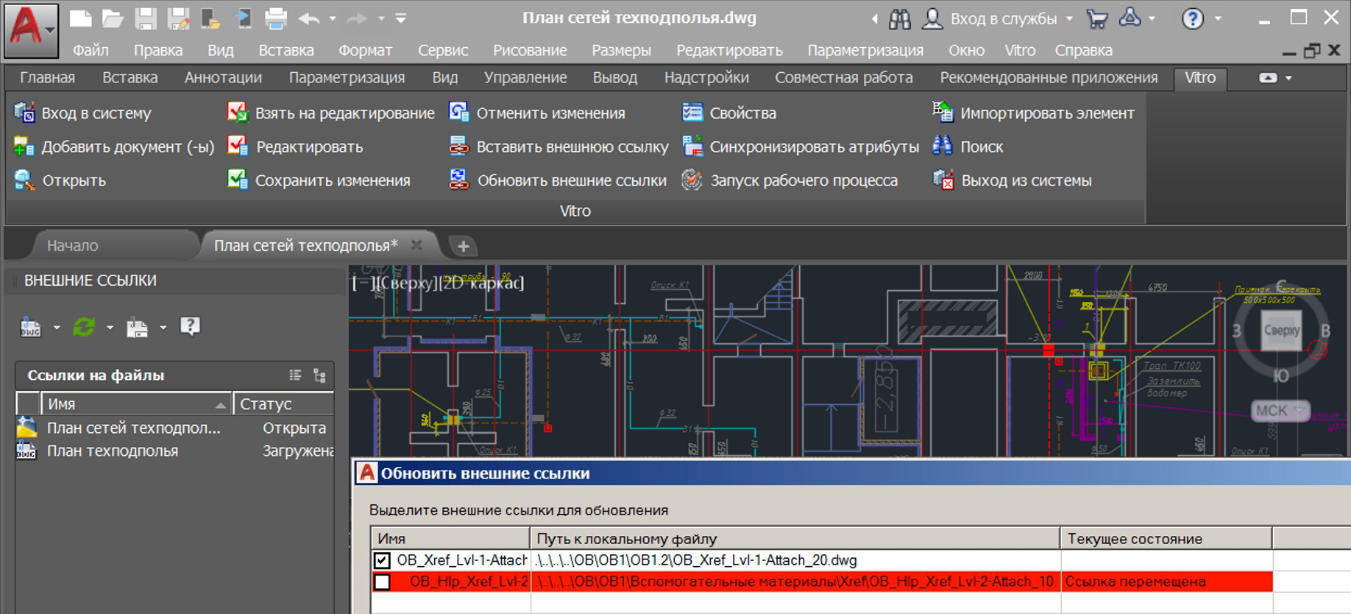

На скриншотах представлено несколько примеров интеграции Vitro-CAD в AutoCAD, AutoCAD Civil 3D и Autodesk Revit.

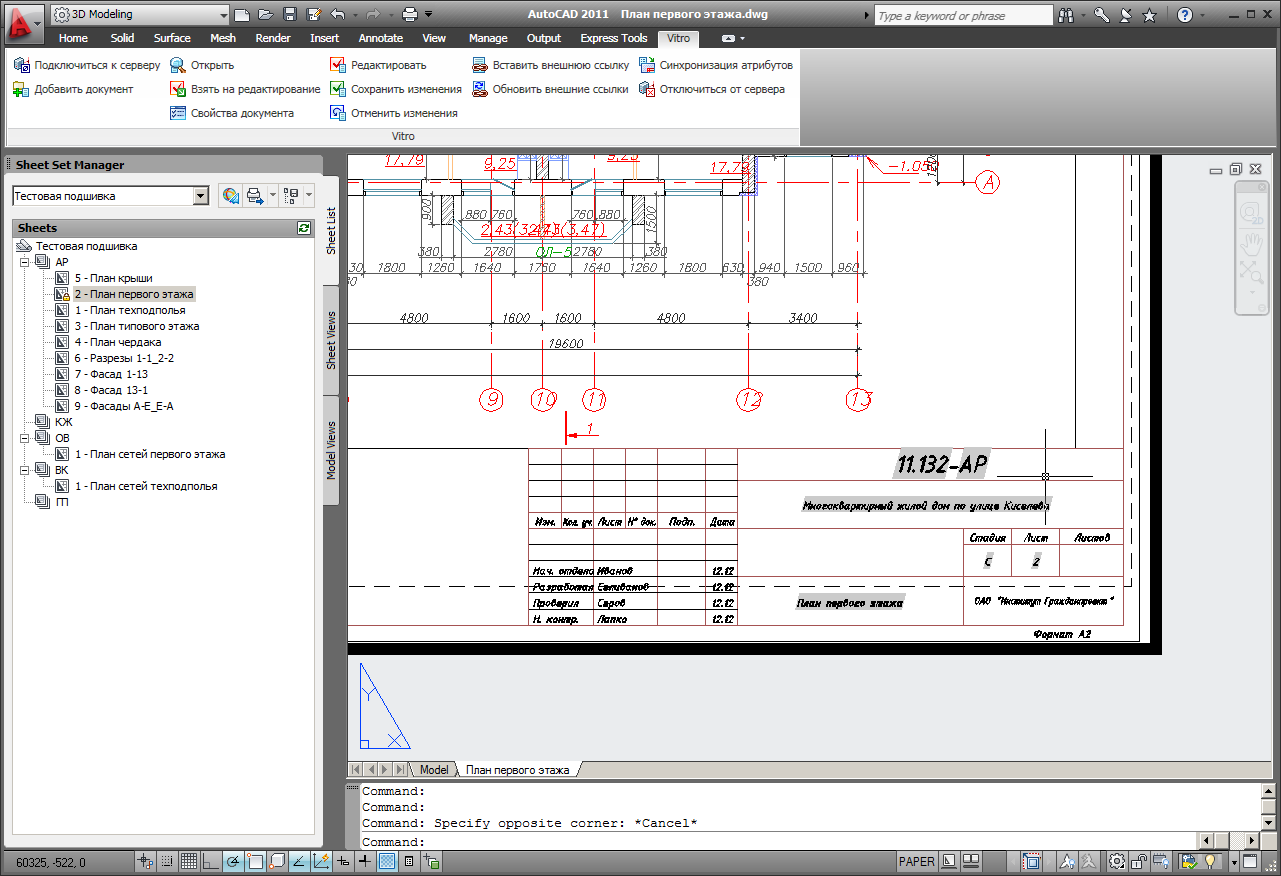

Рис. 1. Автоматическое заполнение данными штампов и прочих блоков в AutoCAD из встроенного меню Vitro «Синхронизация атрибутов»

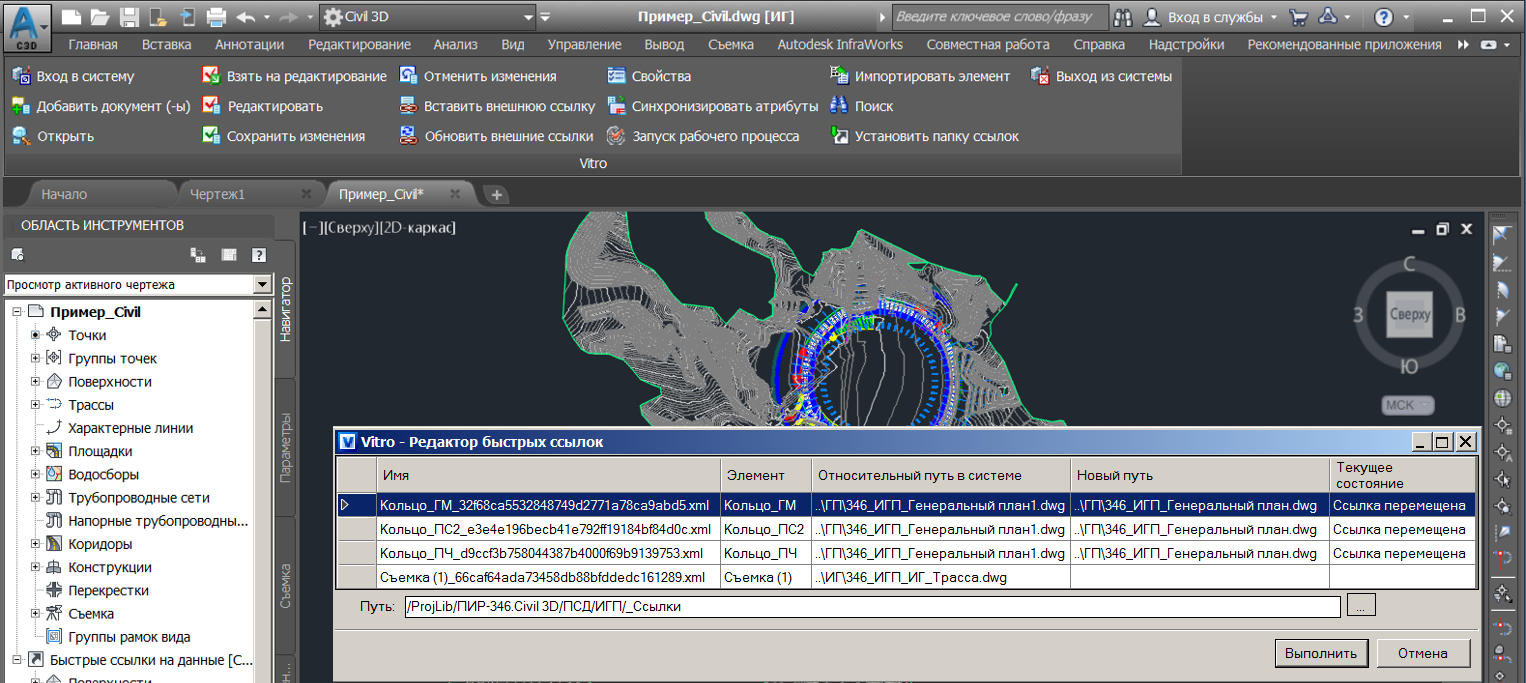

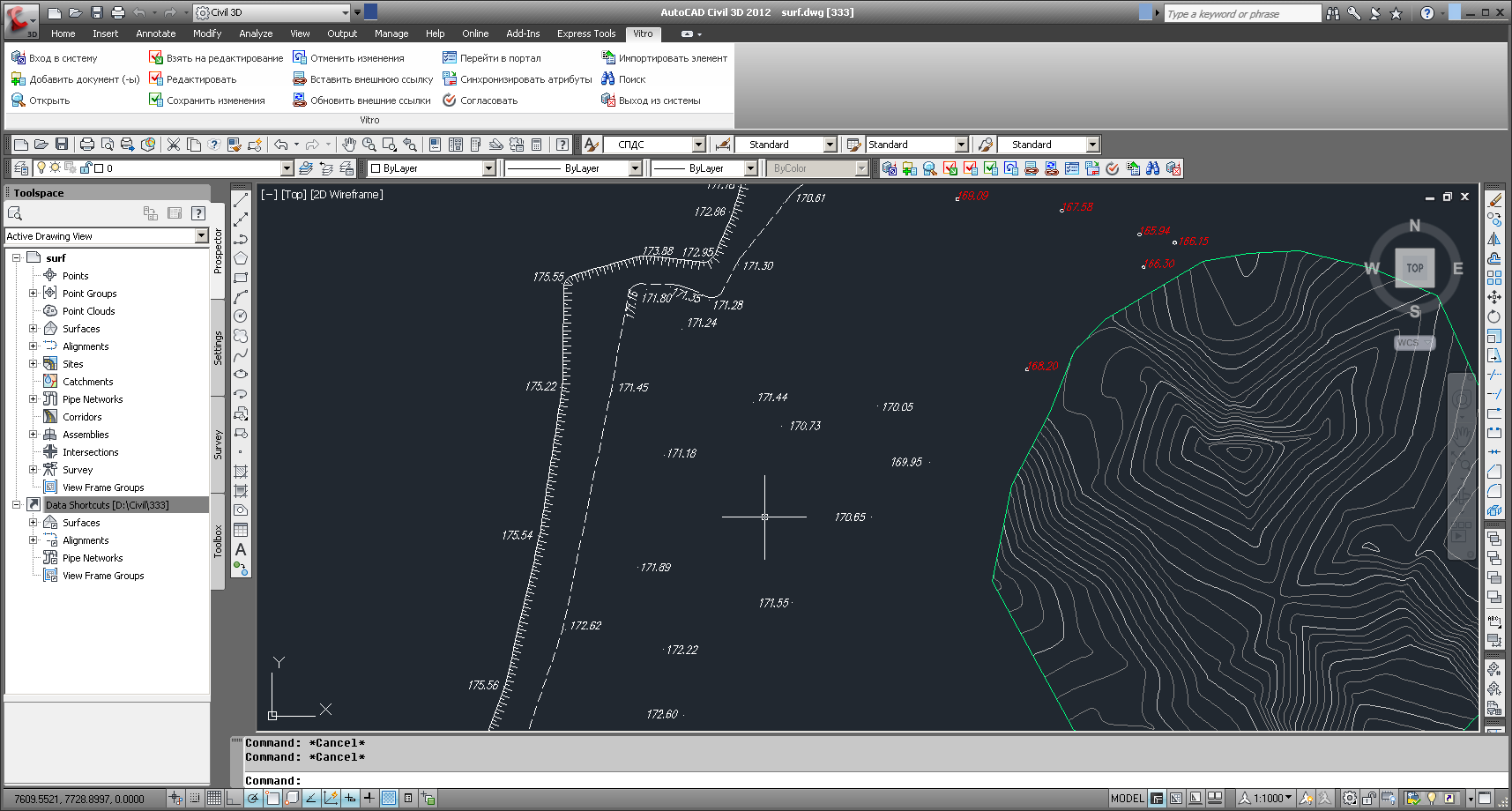

Рис. 2. Поддержка механизма быстрых ссылок в AutoCAD Civil 3D:

• Загрузка быстрой ссылки по требованию
• Создание быстрых ссылок на файлы системы;
• Анализ файла и ссылок при загрузке в систему
• Показ зависимостей по быстрым ссылкам между файлами

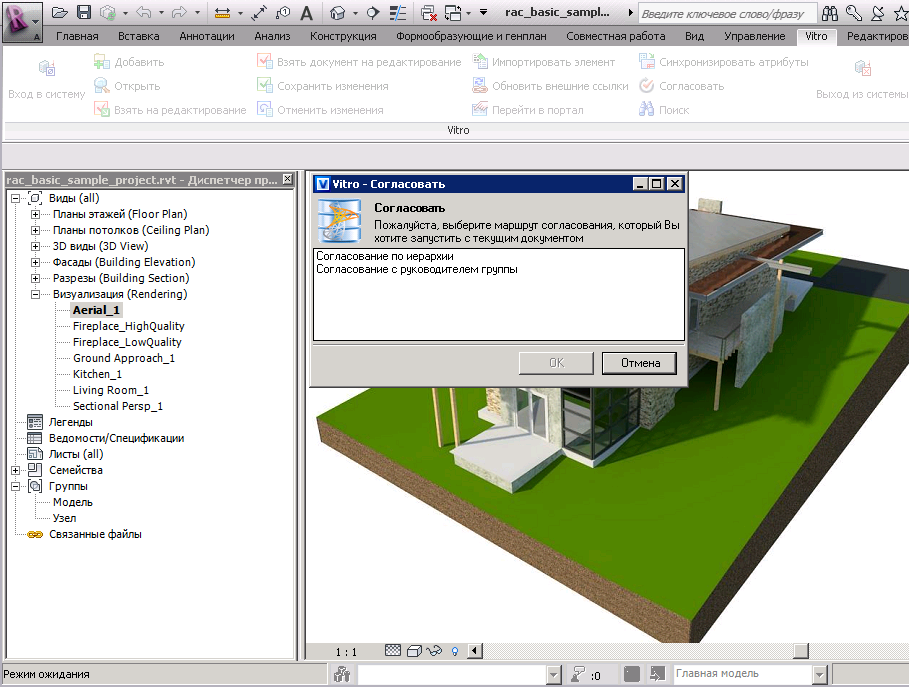

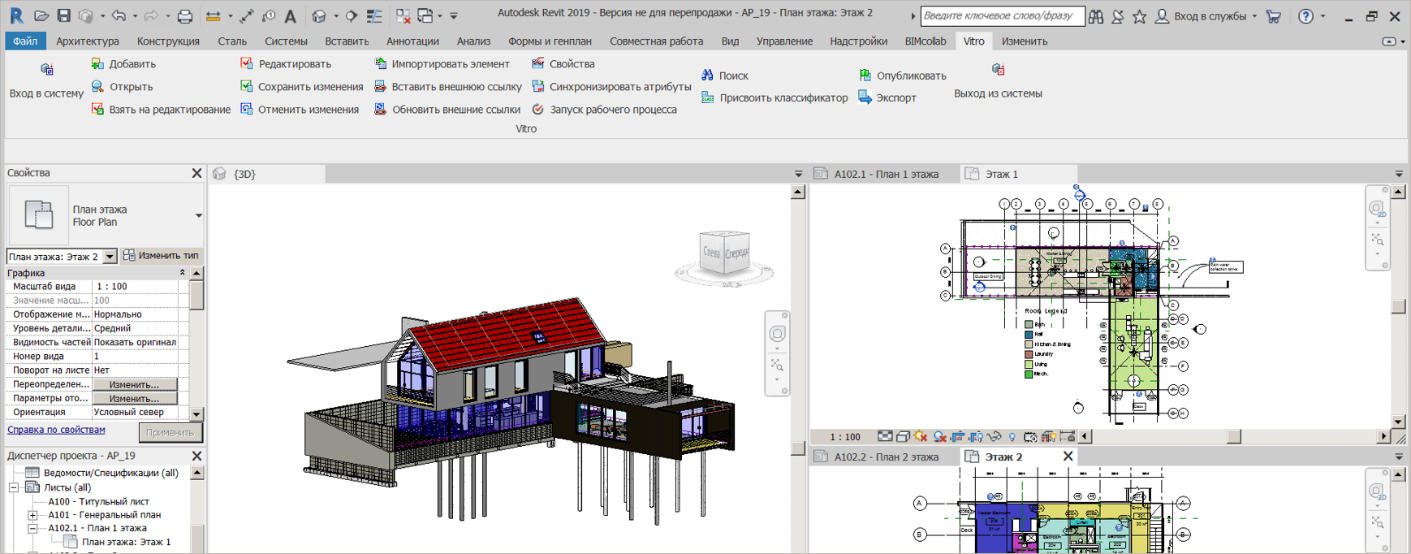

Рис. 3. Согласование проекта из Autodesk Revit через встроенную функцию «Согласовать» в меню Vitro:

• выбрать маршрут согласования
• запустить связанные с маршрутом процессы

1. Структурированное хранилище проектных данных

Для ведения крупных BIM проектов необходимо организовать единое хранилище проектных данных. Хранилище должно обеспечивать верхнюю иерархию объектов проекта. Мелкие объекты и детали могут храниться на уровне файлов моделей Revit и Civil 3D.

Vitro-CAD позволяет создать такое хранилище для управления проектными данными и увязки их с конкретными файлами моделей. Кроме того, система позволяет управлять статусами и версионностью проектных данных. Структура легко настраивается под конкретные проекты. Менеджер процессов обеспечивает строгое выполнение регламентированных на предприятии процессов информационного моделирования.

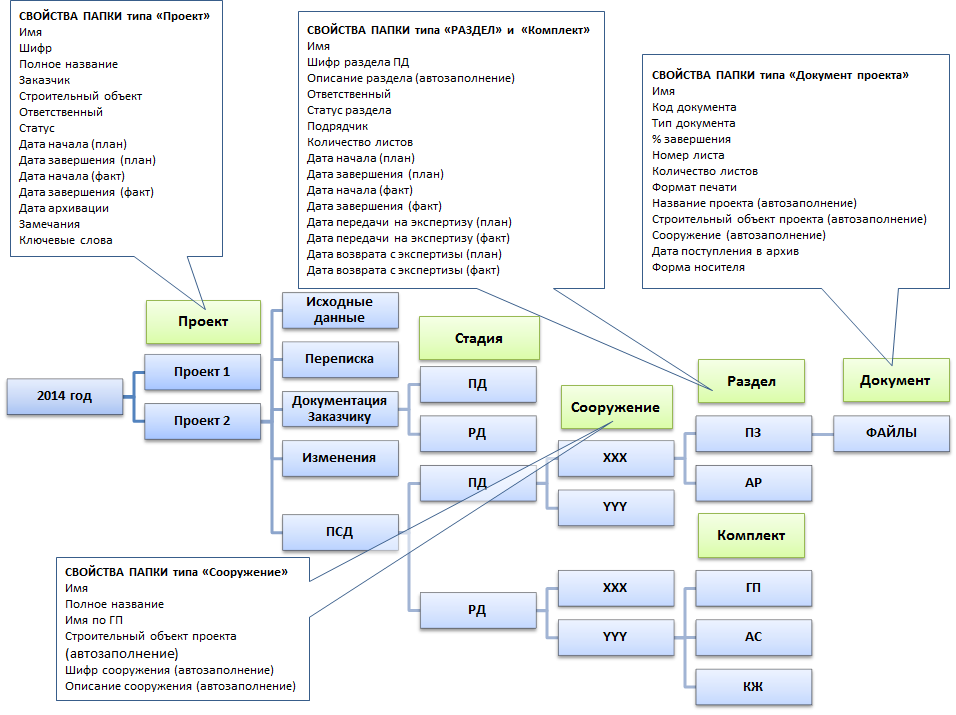

Рис. 4. Структура данных в соответствии с Постановлением 87 правительства РФ

2. Организация Среды Общих Данных по BS 1192

Британский стандарт BS 1192 стал основой целого ряда международных BIM стандартов, а также внутренних BIM-стандартов многих российских проектных организаций. Для организации коллективной работы создается Среда Общих Данных, которая делится на четыре зоны.

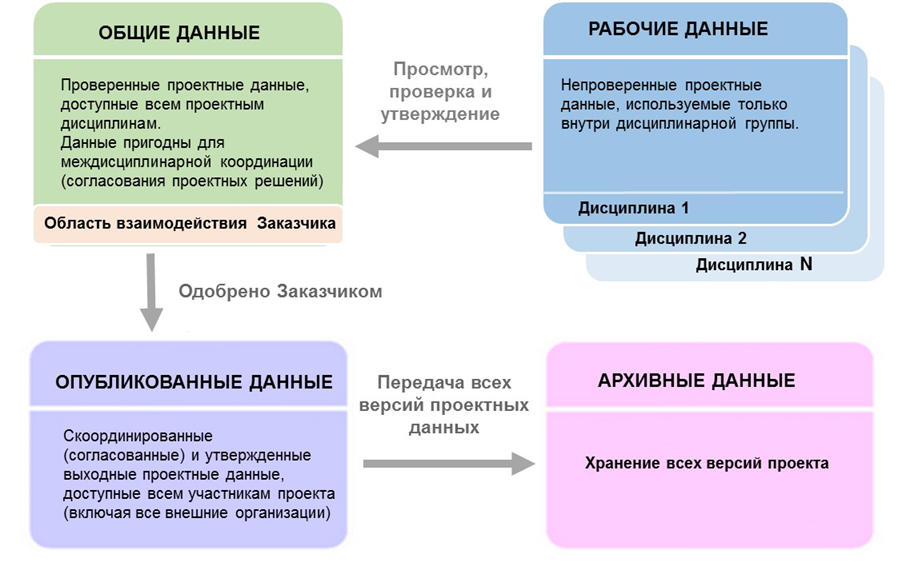

Рис. 5. Среда общих данных

Каждая дисциплина работает в своей зоне Рабочих Данных. Согласованные варианты размещаются в зоне Общих Данных. Именно туда идут ссылки с данных каждой дисциплины. Каждая зона представляет собой структуру папок, содержащую файлы модели и десятки других связанных файлов. Организация такой среды в сетевом хранилище требует большой аккуратности и массы рутинных операций. Файлы нужно копировать, переименовывать, чистить от лишней информации, хранить предыдущие версии, оповещать пользователей и перебивать тысячи ссылок.

Vitro-CAD полностью автоматизирует работу в Среде Общих Данных. Система позволяет создавать готовые шаблоны структур проектов и разворачивать новые проекты по этим шаблонам за считанные минуты. Согласованные модели автоматически размещаются в зоне Общих Данных, о чем пользователи получают уведомления. Система сама обеспечивает целостность структуры ссылок и ведение версионности. Ручные операции, а значит и связанные с ними ошибки, исключены. Это существенно разгружает BIM менеджеров и BIM координаторов от рутинной работы по поддержанию среды проектирования в актуальном состоянии.

3. Управление Библиотекой Семейств Элементов

Если в двухмерном проектировании проектировщики занимались черчением, то в BIM моделировании они создают модель из стандартных элементов. Эти элементы разрабатываются проектными командами самостоятельно либо загружаются с сайтов производителей. Для унификации и стандартизации в проектной организации создаются Библиотеки Семейств Элементов, опирающиеся на Классификаторы. Поддержание такой структуры в актуальном состоянии требует регламентов и специалистов соответствующей квалификации.

Vitro-CAD поддерживает процессы создания, модерации и публикации Семейств. Каждое семейство представляет собой три связанных файла: файл модели, файл типоразмеров и файл описания элемента. Встроенный клиент Vitro-CAD в Autodesk Revit обеспечивает удобную работу с Классификатором, поиск и загрузку элементов прямо из приложения Revit.

4. Автоматизация выпуска проектной документации

По завершении разработки информационной модели нам необходимо выпустить листы проектной документации. Чертежи выгружаются из модели, проходят процесс согласования и нормоконтроля. Выпуск комплекта документации связан со множеством рутинных операций, таких как преобразование форматов файлов, их переименование в соответствие со стандартами заказчика.

Приложение выпуска в Vitro-CAD позволяет автоматически обработать комплект документации: создать файлы необходимых форматов (pdf, dwf, dwg), разместить их в соответствующие папки и переименовать в соответствии с заданным шаблоном. При этом многократно сокращается время на выпуск документации и исключаются ошибки, вызванные человеческим фактором.

5. Управление процессом согласования документации

Vitro-CAD помогает организовать для служб технического заказчика процессы взаимодействия участников строительного процесса вплоть до выдачи документации в производство работ и последующего внесения изменений. Проверка актуальности листов рабочей документации на строительной площадке по QR коду позволяет исключить наиболее дорогостоящие ошибки, возникающие в процессе строительства.

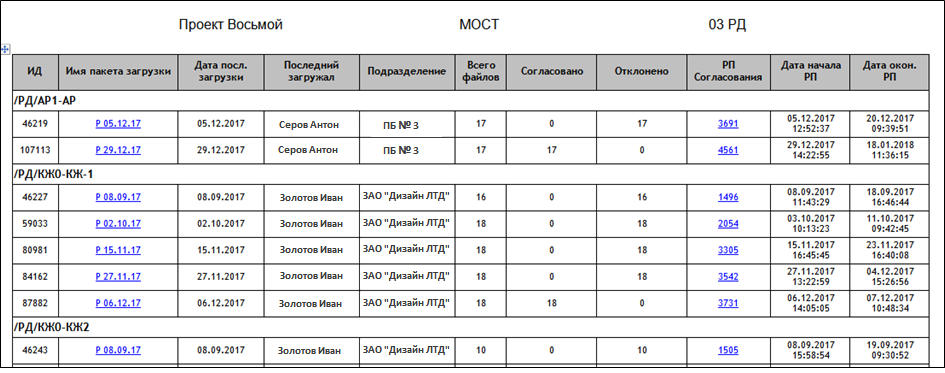

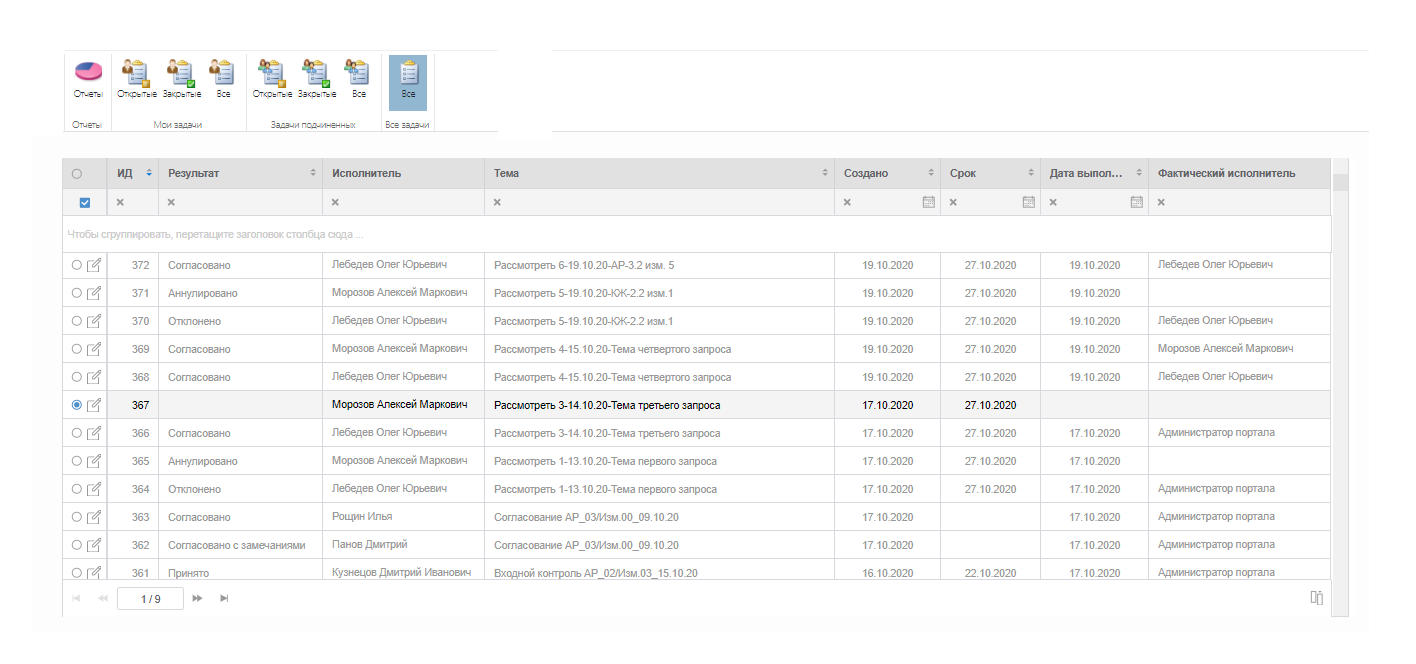

Все замечания ведутся в едином реестре замечаний с ведением жизненного цикла замечаний и возможностью обмена информацией по каждому замечанию. Замечания возможно отнести к конкретному месту на листе pdf. Модули Vitro BIM и Vitro BIM Viewer позволяют просматривать модели, создавать замечания к элементам модели и работать с ними в реестре замечаний.
