Программа для технологической подготовки производства T-FLEX Технология является полностью интегрированным приложением PDM-системы T-FLEX DOCs.

Для увеличения нажмите на картинку

Система позволяет организовать единое информационно-справочное пространство для технологов и конструкторов - состав изделия и разрабатываемые технологии сохраняются в общей базе данных.

Механизмы маршрутизации документов и управления процессом проектирования позволяют описать типовые процессы перемещения документов между исполнителями и автоматизировать большинство рутинных действий.

T-FLEX Технология дает возможность автоматически отслеживать состояние работ над каждым техпроцессом, автоматически выдавать задания технологам, оповещать заинтересованных пользователей о завершении отдельных этапов контролируемых бизнес-процессов.

T-FLEX Технология интегрирована с конструкторской системой T-FLEX CAD.

Функциональные возможности T-FLEX Технологии

Решаемые задачи

Система T-FLEX Технология решает такие задачи, как:

• разработка технологических процессов изготовления деталей и сборочных единиц, создание маршрутных, маршрутно-операционных и операционных технологических процессов;
• создание технологических документов для любых технологических переделов в полном соответствии с ЕСТД;
• организация коллективной работы с конструкторско-технологической, нормативно-справочной и прочей информацией;
• ведение всех необходимых технологических справочников;
• составление технологического процесса из прототипов, создание библиотек прототипов технологических процессов и их фрагментов;
• поиск любой технологической информации, подбор техпроцессов и оснащения по заданным условиям;
• расчет временных и материальных нормативов;
• защита технологической информации и разграничение прав доступа к ней;
• контроль готовности технологических процессов, автоматизированное согласование и утверждение.

Методы проектирования техпроцессов

Система T-FLEX Технология поддерживает различные методы проектирования:

• диалоговое проектирование с использованием баз технологических данных;
• проектирование на основе техпроцесса-аналога;
• заимствование технологических решений из ранее разработанных технологий;
• проектирование с использованием библиотеки технологических решений;
• проектирование групповых и типовых технологических процессов;
• проектирование общих технологических процессов;
• автоматическое проектирование с использованием библиотеки технологических решений.

Пользовательский интерфейс

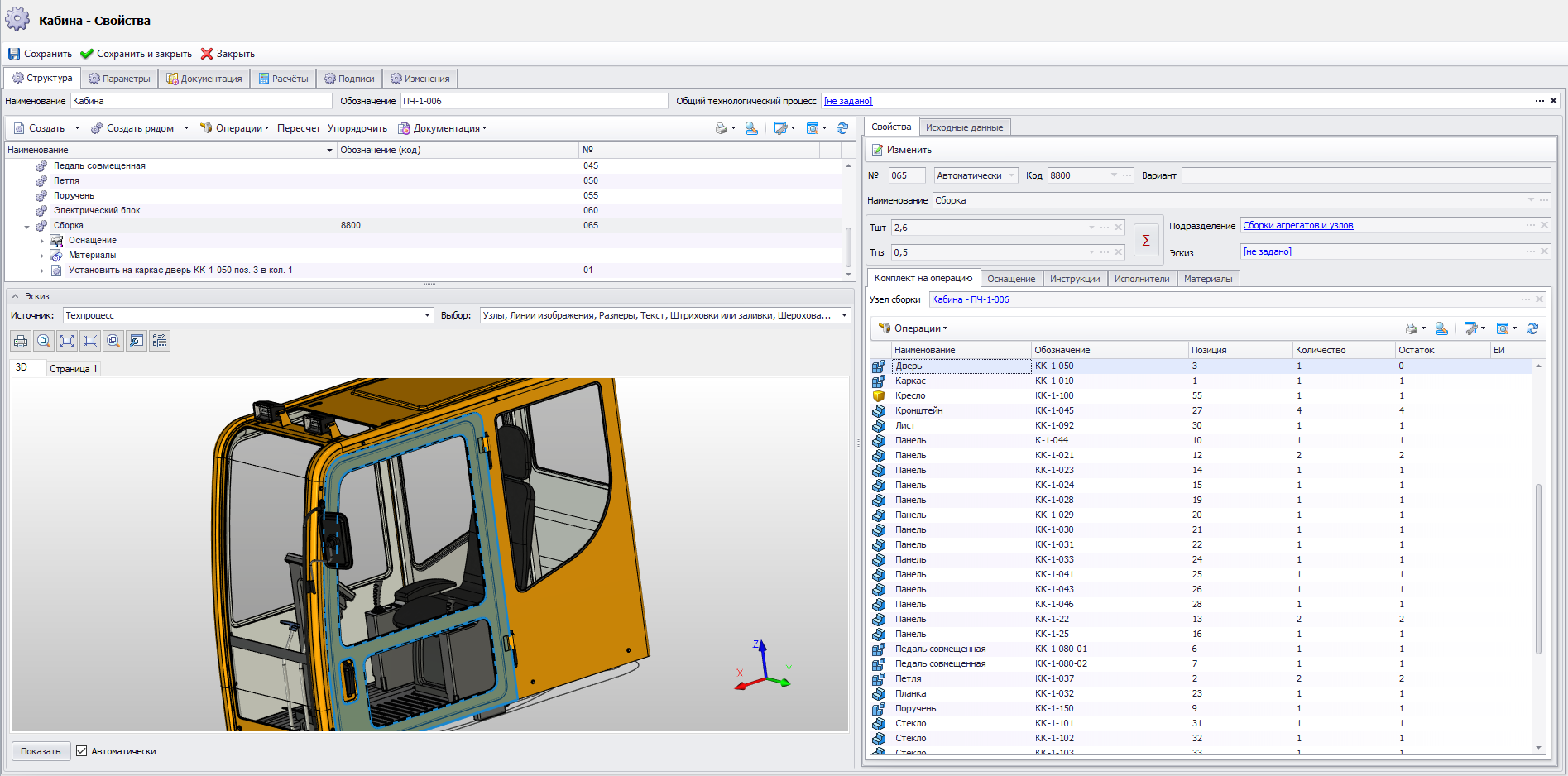

Самый современный пользовательский интерфейс системы, оснащённый множеством удобных и простых в эксплуатации сервисов, позволяет уверенно вести проектирование технологических процессов любой сложности. Для просмотра конструкторского чертежа детали и созданных операционных эскизов нет необходимости переключаться между приложениями. Рабочее окно обеспечивает отображение в виде дерева операционного маршрута обработки, расцеховочного маршрута, справочников и расчётов. Данные по техпроцессу, операциям и переходам структурированы на соответствующих закладках. При выборе класса операции происходит автоматическое изменение интерфейса.

Система T-FLEX Технология позволяет решать практически все задачи технологического проектирования, с которыми сталкивается промышленное предприятие. В системе T-FLEX Технология можно разработать технологические процессы на любой вид обработки. Для обеспечения максимальной эффективности работы технолога в системе активно используются техпроцессы-аналоги. Пользователь находит по необходимым критериям технологический процесс и на его основе проектирует новый. Кроме того, из ранее созданных технологических процессов в проектируемый технологический процесс можно копировать операции и переходы со всем содержимым.

Объектный подход к технологическому проектированию

Одним из самых современных методов автоматизации процесса технологического проектирования является объектный подход, базирующийся на механизме создания конструктивно-технологических элементов (КТЭ). Пространственная параметрическая модель создаётся с использованием библиотеки конструктивных технологических элементов, характерных для создаваемой детали: элементы и области наружных и внутренних поверхностей плоскости, фаски, пазы, отверстия, уклоны и т.п. Это позволяет моделировать детали, обрабатываемые резанием, литые, кованые, штампованные детали высокой сложности и оснастку для их изготовления. Каждый элемент детали связан с технологическими решениями, накопленными на производстве. Конструктор может исследовать различные варианты и получить технологическое решение по изготовлению детали. Изменяя форму, геометрические и размерные связи детали можно ее оперативно тестировать на технологичность в течение всего процесса проектирования и доводки изделия. Работа системы T-FLEX Технология основана на принципе, когда объекты, описывающие изделие в технологических понятиях, фактически управляют процессом автоматического формирования готовых технологических процессов.

Групповые техпроцессы

Кроме создания простых или единичных технологических процессов система T-FLEX Технология позволяет создавать и групповые техпроцессы, предназначенные для совместного изготовления или ремонта группы изделий различной конфигурации. Такие процессы состоят из комплекса групповых технологических операций, выполняемых на специализированных рабочих местах в соответствии с технологическим маршрутом изготовления определённой группы изделий. Групповая технология создаёт условия для использования всех преимуществ серийного и крупносерийного производства даже при выпуске небольшого количества единиц каждого отдельного изделия. Для разработки таких техпроцессов имеется целый ряд новых и современных инструментов, существенно упрощающих работу технолога.

Расцеховки и сквозные техпроцессы

T-FLEX Технология позволяет полностью автоматически формировать расцеховочную ведомость, а также передавать элементы формируемого технологического процесса на разработку технологам разных цехов. Элементами технологического процесса могут быть: технологические переделы, цеховые технологические процессы и операции. Все они являются самостоятельными объектами TFLEX DOCs. В результате можно создать сквозной технологический процесс, включив в него технологические переделы, цеховые технологические процессы и операции. Таким образом, можно осуществлять сквозное параллельное проектирование технологического процесса. В T-FLEX Технология функционирует механизм подписи отдельных операций ответственными сотрудниками с выводом в отчетные документы.

Система T-FLEX Технология обеспечивает возможность создания и параметризации типовых технологических процессов при их использовании на предприятии. В таких процессах могут автоматически пересчитываться значения параметров по всему технологическому процессу и производиться автоматический подбор оснащения.

Общие техпроцессы и аккумулирование опыта предприятия

Создание Общего технологического процесса (ОТП) позволяет аккумулировать и использовать опыт и знания ведущих специалистов предприятия разных областей деятельности. Система обеспечивает автоматическое проектирование конкретных технологических процессов изготовления изделий с автоматическим формированием структуры конкретного технологического процесса, подбором оснащения и различными техническими расчётами, заложенными в ОТП.

Расчётно-логический модуль

В новом расчётно-логическом модуле можно задать условия для автоматического добавления технологических решений из соответствующей библиотеки в проектируемый техпроцесс. Система T-FLEX Технология автоматически формирует все необходимые выходные технологические документы, в том числе: титульные листы, маршрутные, маршрутно-операционные и операционные карты, карты групповых техпроцессов, ведомости оснастки и оборудования, комплектовочные карты и ведомости вспомогательных материалов в полном соответствии с ЕСТД. В базовую поставку входит более 50 шаблонов документов. Кроме того, можно создать новые или изменить существующие шаблоны документов под стандарты предприятия. При создании технологических карт обеспечивается автоматическая вставка операционных эскизов и сквозная нумерация карт в составе комплекта.

В процессе формирования ведомости технологических документов возможен автоматический вывод количества страниц документов, входящих в её состав.

Возможность построения собственных Мини-САПР

Модуль API системы, опирающийся на ядро информационной платформы T-FLEX PLM, дает возможность построения своих собственных систем и модернизации логики любых внутренних алгоритмов работы системы. API для работы с технологическими данными полностью объединён с функциями доступа к составам изделий, номенклатурной и справочной информации.

Результаты использования T-FLEX Технологии

Применение T-FLEX Технологии, особенно в составе единого комплекса T-FLEX PLM, позволяет повысить эффективность производственной деятельности технологических служб предприятия. Использование системы позволяет получить следующие результаты:

• повышение производительности труда технолога;
• уменьшение числа ошибок при проектировании;
• повышение качества работы технолога;
• сокращение сроков технологической подготовки производства;
• повышение оперативности получения актуальной информации из спроектированных технологических процессов;
• сокращение сроков и затрат на адаптацию молодых специалистов к конкретным условиям предприятия;
• накопление и применение базы знаний предприятия по технологическому проектированию новых изделий;
• организация единого информационно-справочного пространства для технологов и конструкторов, а также служб управления производством;
• улучшение контроля за исполнительской деятельностью;
• уменьшение трудоемкости работ, проводимых в рамках мероприятий системы менеджмента качества;
• повышение точности информации, используемой при нормировании и калькуляции затрат.
