Выпущена новая версия ПК "ЛИРА-САПР 2013"

С 15 мая начинаются поставки новой коммерческой версии программного комплекса ЛИРА-САПР 2013.

Внимание: Сетевая защита ПК "ЛИРА-САПР 2013" работает с сервером ключей Guardant Net версии 6. Серверы ключей версии 6 (ЛИРА-САПР 2013) и версии 5 (ЛИРА-САПР 2011-2012) несовместимы и должны устанавливаться на разные компьютеры.

Новые возможности и функции ПК "ЛИРА-САПР 2013"

Визор-САПР

• Разработан вариант ВИЗОР-САПР 2013 для 64-хразрядных операционных систем, использующий для работы программы всю доступную оперативную память, превышающую 3 Гб, а также позволяющий работать со схемами размерностью более 1 млн. конечных элементов.
• Существенно упрощена работа пользователя с визуальным представлением расчетных схем в окне программы. Реализована возможность вращения, зуммирования, панорамирования изображений с использованием мыши. Вращение схемы без искажения может выполняться с помощью движения мыши при нажатой правой клавише. Дополнительно, удерживая клавишу ALT и указав курсором на узел схемы, можно выполнять вращение вокруг этого узла. Удерживая клавишу SHIFT, можно перейти в режим ПАНОРАМЫ, а удерживая клавишу CTRL - в режим ZOOM (увеличить/уменьшить).
• Разработан новый Редактор загружений, который расширяет возможности для их создания и редактирования, упрощает процедуры формирования РСУ и РСН, повышает удобство работы с монтажными и послемонтажными загружениями. Диалог "Редактирование загружений" предоставляет следующие возможности:
  • задавать имя и вид каждого загружения, для использования в дальнейшем при создании таблиц РСУ и РСН;
  • добавлять новое загружение в конец или вставлять в любую позицию списка загружений;
  • удалять любое загружение;
  • менять загружения местами (упорядочивать список).
  Внимание! Любая из вышеперечисленных операций приводит к автоматической перегенерации всех существующих таблиц, связанных с номерами загружений, таких как Таблицы РСН, РСУ, таблица динамических загружений, таблица учета статических загружений, таблицы нелинейных и монтажных загружений и т.п. Диалог "Редактирование загружений" дает полную информацию об истории загружений, их виде и типе, количестве и характеристиках приложенных нагрузок и т.п. Расширены возможности формирования расчетных сочетаний нагрузок (РСН), допустимое количество увеличено до 1000 сочетаний.

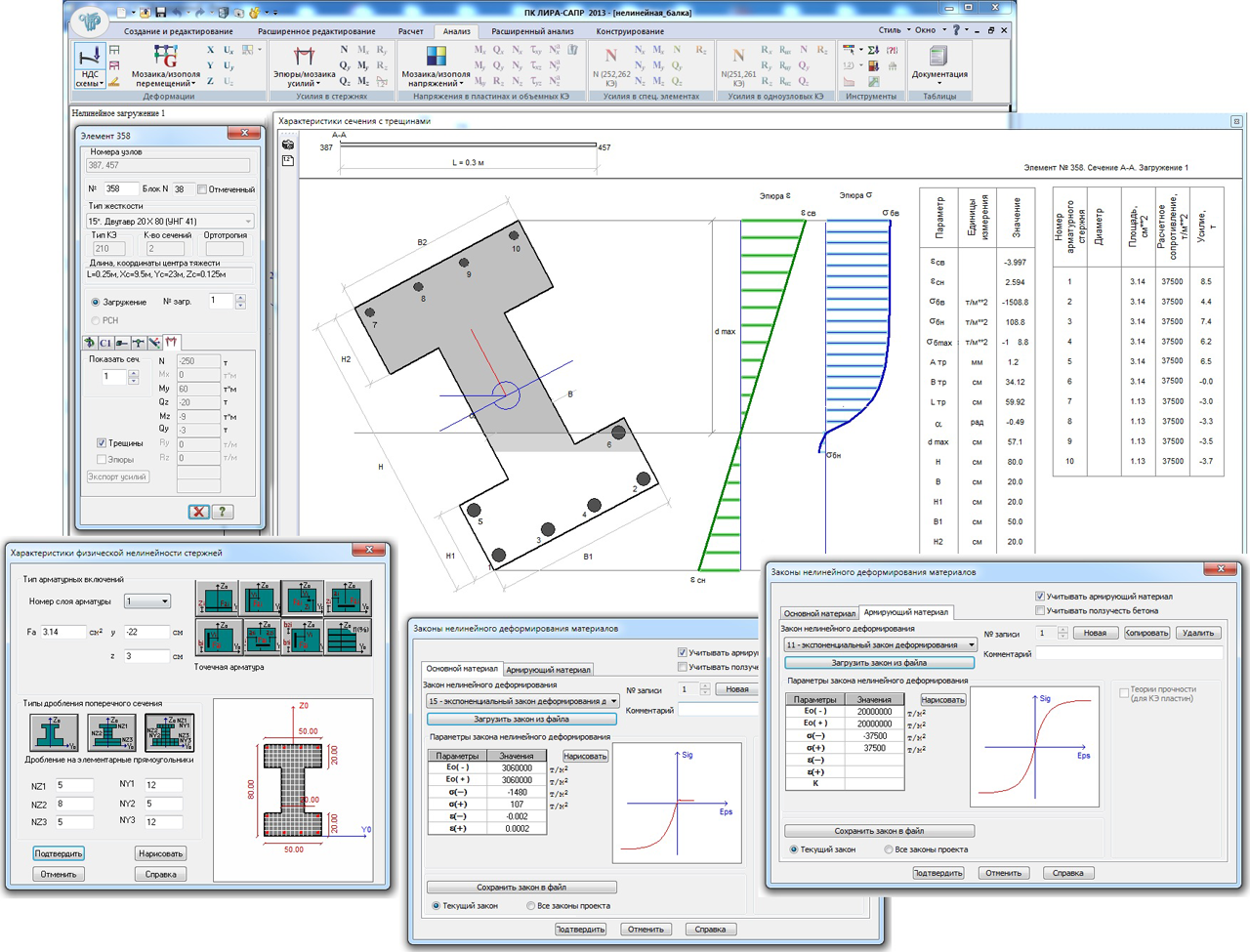

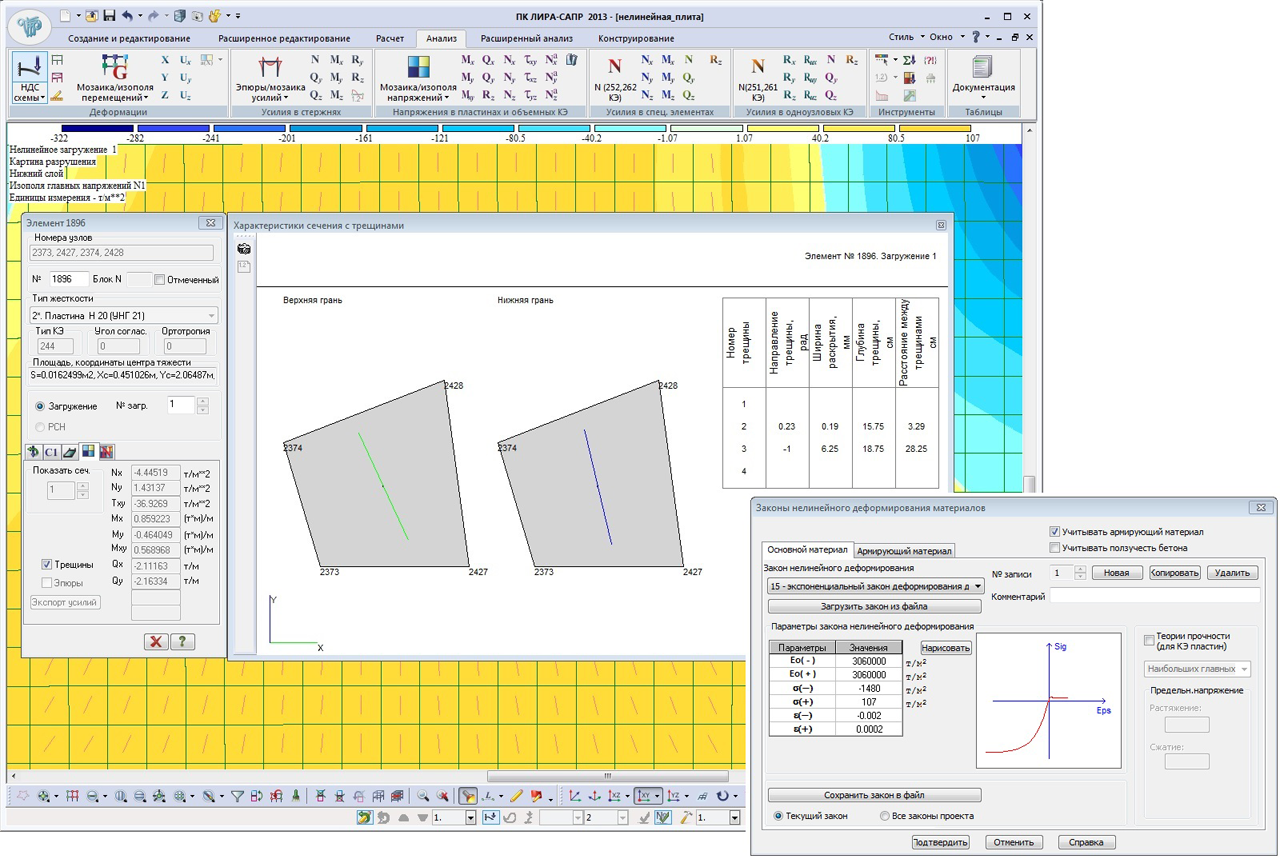

• Трещины в железобетонных стержнях и пластинах
• Дополнена выводимая информация по результатам нелинейного расчета, добавлена подробная информация о параметрах трещин в железобетонных стержнях и пластинах.
• Реализован пакетный запуск задач на расчет.
• Добавлена возможность использовать препроцессор САПФИР-КОНСТРУКЦИИ в качестве средства создания нового фрагмента лировской расчетной схемы.
• Реализована автоматическая смена вида курсора в зависимости от текущего режима работы со схемой. Это повышает наглядность работы, обеспечивая пользователю дополнительную идентификацию выбранного режима и выполняемых действий.
• Добавлена возможность включать/исключать визуализацию объектов схемы (узлов и элементов), а также отображение на схеме нагрузок по их виду (см. новую закладку во флагах рисования).
• Реализована операция возврата на предшествующее состояние фрагментации схемы.
• Расширена возможность настраивать стиль, размер и цвет шрифтов для различных видов выводимой информации (более 10 новых настраиваемых наборов).
• Введена автоматическая активация диалоговых окон при наведении на них курсора.
• Расширена функциональность при отметке узлов и элементов:
  • инверсная отметка объектов схемы дополнена возможностью только отмечать (удерживая CTRL) или только снимать отметку (удерживая SHIFT);
  • добавлена возможность отмечать все узлы и элементы, лежащие на одной строительной отметке или принадлежащие одной строительной оси, указывая на эту отметку/ось курсором;
  • введен опциональный режим видимости отмеченных узлов и элементов, скрытых вышележащими объектами расчетной схемы (см. новую опцию во флагах рисования);
  • реализовано восстановление предшествующего состояния отметки узлов и элементов схемы после отмены выделения.
• Введены новые сервисные функции при задании исходных данных:
  • выделение вновь созданных объектов (узлов и элементов) цветом, возможность их автоматической отметки (см. новую опцию во флагах рисования);
  • выделение узлов и элементов, изменивших свои свойства вследствие произведенной над ними операции, посредством укрупнения узлов или утолщения линий, визуализирующих эти элементы.
• Все диалоги задания свойств объектов расчетной схемы, работающие со списками, получили опцию "Список для фрагмента", что значительно облегчает работу во фрагменте. Кроме этого, теперь все списки Полифильтра автоматически реагируют на фрагментацию/восстановление схемы.
• Жесткие вставки для стержней теперь можно задавать как в локальной, так и в глобальной системе координат.
• При задании трапециевидной нагрузки на стержень, в случае ее приложения на всю длину, нагрузку можно связать с длиной стержня, не задавая ее привязки.
• Модифицированы диалоги задания объединений перемещений и абсолютно жестких тел, расширена их функциональность.
• Значительно расширены возможности операции "Копирования загружений" - теперь пользователь при копировании может указывать только элементы определенного типа, а также только нагрузки определенного вида и направления с заданным коэффициентом преобразования.
• Дополнена функциональность операции "Задание собственного веса". Для элементов с различными типами жесткостей собственный вес может задаваться с соответствующими коэффициентами надежности по нагрузке. В случае изменения жесткостных характеристик элементов предусмотрено автоматическое обновление их собственного веса.
• Списки нагрузок в "Полифильтре" и диалоге задания нагрузок автоматически сортируются по виду нагрузки и ее интенсивности.
• Расширены возможности визуального представления результатов для стержневых элементов в виде мозаик. Толщина линии мозаики, проходящей вдоль стержня, может теперь задаваться пользователем, что бывает необходимо для вывода читаемых изображений на цветной принтер. Мозаики на стержневых элементах могут быть представлены в двух режимах: равномерное увеличение толщины линий, а также неравномерное, когда не только интенсивность цвета, но и толщина линии мозаики пропорциональны значению выводимого параметра (см. новую закладку во флагах рисования).
• Расширены возможности подписывания значений на эпюрах усилий для стержневых элементов. Теперь пользователь может получить эпюры в трех вариантах:
  • подробно (выводятся все значения в каждом расчетном сечении, без наложения значений друг на друга);
  • выводится только одно (большее по модулю) значение на концах элементов, к которым примыкают другие стержневые элементы со своими значениями;
  • выводятся только экстремальные значения для непрерывных последовательных групп (цепочек) стержневых элементов.
• Оптимизирована шкала результатов армирования. Введена опция "По умолчанию", которая работает независимо от опций "Обновлять шкалу во фрагменте" и "Обновлять шкалу в режиме Увеличить". Реализована реакция на смену единиц измерения для армирования.
• В диалоге "Информация об элементе" добавлены новые закладки:
  • результаты работы подбора и проверки стальных сечений;
  • информация о стержнях с переменной по длине жесткостью для каждого расчетного сечения.

МКЭ-процессор

Продолжается наращивание наукоемкости программного комплекса. В предыдущей версии были реализованы улучшенный алгоритм расчета на динамические воздействия по акселелограмам, новая инженерная нелинейность, ряд новых конечных элементов. В этой версии:

• Реализована более эффективная методика расчета на устойчивость:
  • теперь можно задавать произвольное количество форм потери устойчивости (больше 3-х);
  • добавлена возможность поиска форм с коэффициентами запаса устойчивости в заданном диапазоне (например, пользователя интересуют все формы с коэффициентами запаса от 0 до 2.5);
  • добавлена возможность поиска форм потери устойчивости с отрицательным коэффициентом запаса устойчивости для поиска слабых мест конструкций при смене знака усилий. Актуально для конструкций в состоянии невесомости (например системы развертывания спутников в космосе);
  • параметры чувствительности теперь вычисляются для каждой формы (а не только для 1-й);
  • в ряде случаев при расчете на устойчивость таких конструкций как мачтово-вантовые системы, мембраны с гибким контуром и др., новая методика может давать более адекватные результаты.
• Реализована процедура определения параметров НДС для сечения железобетонного стержня " положение нейтральной оси; эпюра сжатого бетона; глубина, ширина и расстояние между трещинами. Для пластинчатых элементов в верхнем и нижнем слоях определяется направление трещин, расстояние между ними, глубина и ширина раскрытия.
• Реализована инженерная нелинейность для ВСЕХ норм по железобетону (СНиП 2.03.01-84*; ТСН 102-00*; ДСТУ 3760-98; СНиП 52-01-2003; EUROCODE2; ТКП/ОР 45-5-03-"200; ДБН В.2.6-98.2009; СП 63.13330.2012).

Арм-САПР

• Реализован расчет железобетонных конструкций по нормам СП 63.13330.2012 "Бетонные и железобетонные конструкции. (актуализированная редакция СНиП 52-01-2003"). Основные отличия от СП 52-101-2003 " расчет поперечной арматуры для внецентренно сжатых и растянутых стержневых элементов, подбор арматуры для пластинчатых элементов, реализация расчета элементов из высокопрочных бетонов.
• Реализован подбор арматуры с использованием всех преимуществ характерных для 64-х разрядных операционных систем.
• Для локального режима армирования добавлен подбор арматуры для стержней с переменными по длине сечениями. Появилась возможность передачи пояснительной записки в формат программы Microsoft Word.
• Добавлена возможность экспорта результатов подбора арматуры в программу Allplan.
• Реализовано конструирование круглых колонн.
• Значительно ускорен расчет поперечной арматуры на продавливание.

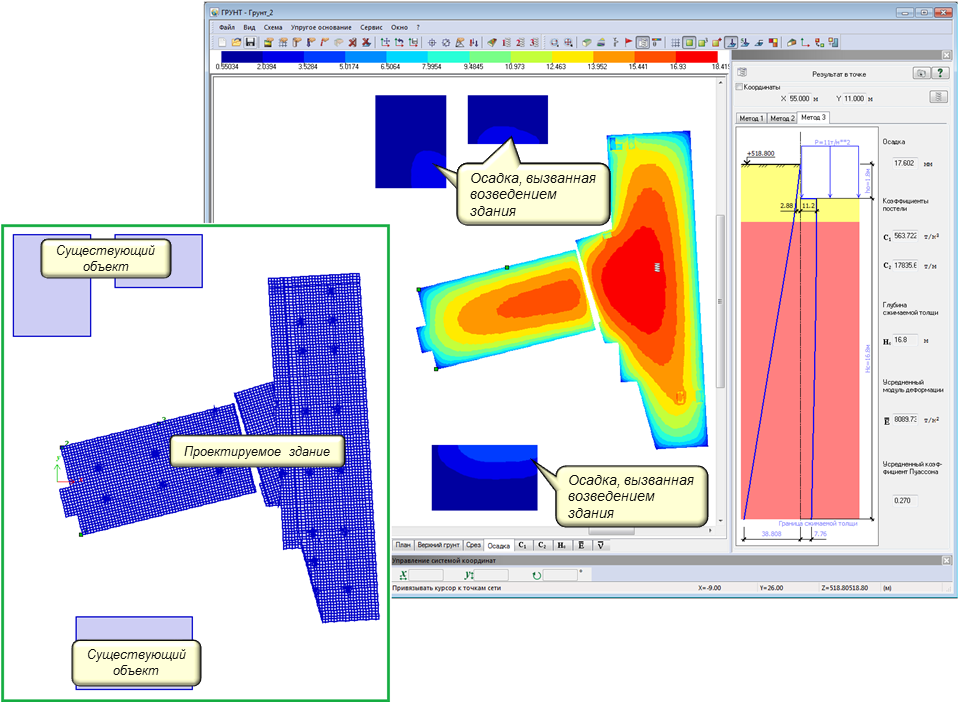

Грунт

• Значительно ускорен расчет коэффициентов постели C1, C2 в системе ГРУНТ в ЛИРА-САПР 2013 за счет использования многопоточности, доступной в современных многоядерных и многопроцессорных компьютерах.
• Дополнительного ускорения расчета C1, C2, можно добиться, используя новую возможность объединения близких по величине нагрузок. Такой прием делает расчет С1, С2 еще на порядок быстрее.
• Еще больше ускорить расчет можно, уменьшив количество точек, в которых вычисляются коэффициенты C1, C2.
• Теперь вычисление можно выполнять не только в центре каждого конечного элемента, но и в узлах разряженной прямоугольной сети, шаг которой выбирает пользователь. С1, С2 в конечных элементах в этом случае получается интерполяцией.
• Реализована возможность вычисления C1, C2 для фундаментных плит на свайном основании. реализована процедура определения осадок существующих сооружений близко расположенных от строящегося здания. Все объекты могут иметь произвольные контуры в плане, различные отметки подошв фундаментов, различные конструкции основания " свайное, естественное, комбинированное (релиз июнь-июль 2013).
• Новая возможность сохранения результатов расчета позволяет не терять изополя осадок, C1, C2 и др. при закрытии и последующем открытии файла модели грунта.

СТК-САПР

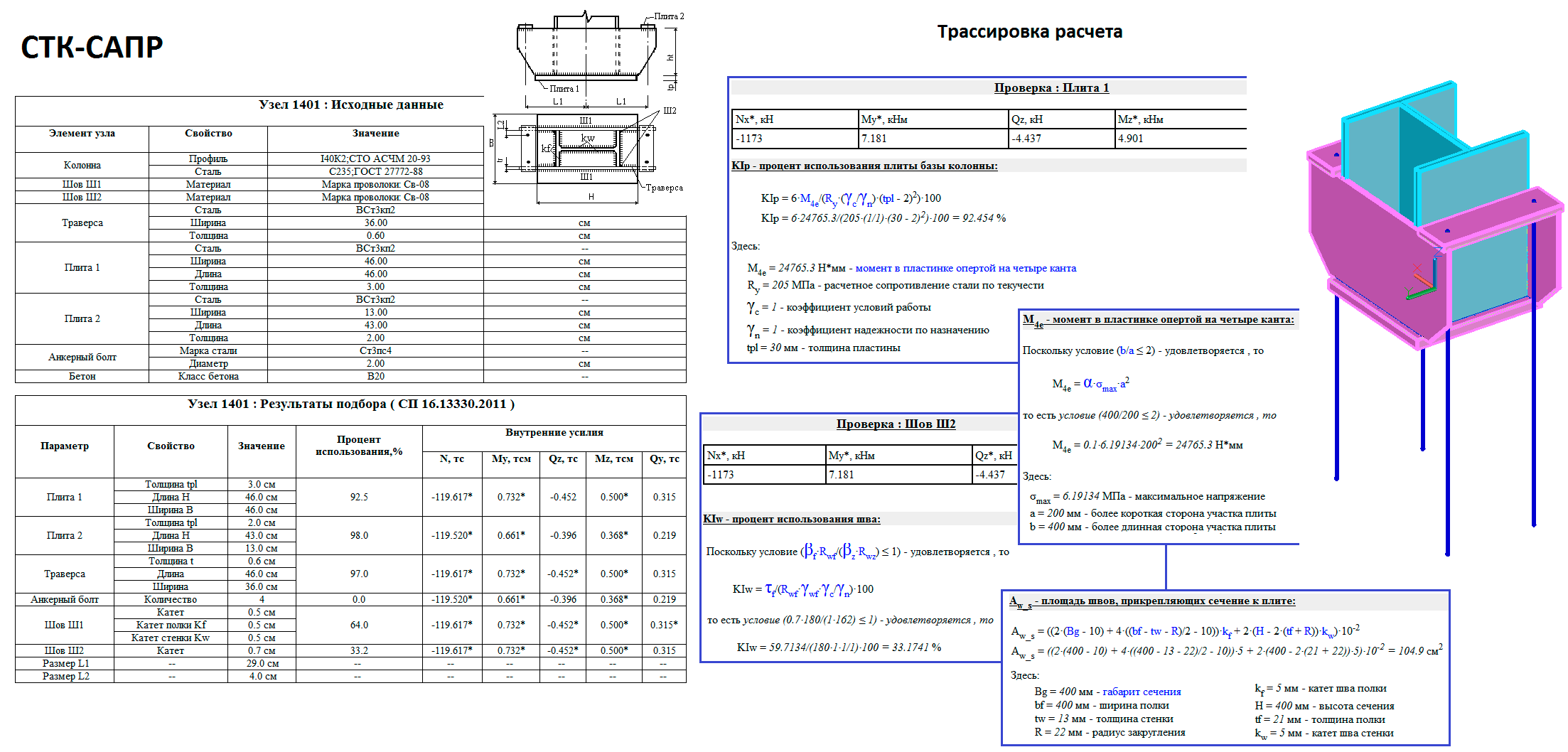

В предыдущих версиях ЛИРА-САПР был реализован расчет сложных и составных сечений (более 50 типов) на основе СНиП II-23-81* (СП 16.13330.2011). В этой версии конструирующей системы СТК-САПР реализован расчет также и узлов стальных конструкций по Актуализированной редакции СНиП II-23-81* (СП 16.13330.2011). Теперь все сечения и узлы в СТК-САПР можно рассчитывать как по СНиП, так и по СП. Перечень узлов СТК-САПР включает:

• узлы ферм из уголков (8 узлов)
• примыкание второстепенной балки (4 узла)
• стык балок: на накладках со сваркой, на накладках на болтах, на фланцах (7 узлов)
• примыкания балки к колонне: жесткие, шарнирные и фланцевые (12 узлов)
• стык колонн на высокопрочных болтах
• примыкание уголковых связей (3 узла)
• шарнирные и жесткие базы колонн (10 узлов)

В расчете стальных узлов предусмотрена возможность, как проверки, так и подбора элементов, составляющих узел. Результатом расчета узла является отчет, в котором указаны проценты использования прочности/устойчивости каждого элемента, составляющего узел, что дает полную картину его работы и позволяет смоделировать узел оптимально. Уникальной особенностью расчета узлов в СТК-САПР является то, что для каждого приведенного в отчете числа можно отследить, как оно было получено, используя инновационную технологию открытого расчета - трассировку. Технология трассировки расчета позволяет просмотреть весь алгоритм нахождения каждого процента использования, просмотреть все формулы как в символьном, так и в цифровом виде с необходимыми пояснениями и гиперссылками, что позволяет полностью восстановить предпосылки и ход расчета узла. В отличие от других программ, где результатом расчета узла является вывод "проходит или не проходит" или выдаются невнятные рекомендации, в системе СТК-САПР пользователь на основе выдаваемой информации самостоятельно может сделать вывод, какой элемент узла надо усилить или заменить тип узла.

Узел, рассчитанный в СТК-САПР имеет свое графическое отображение в среде программы KM-САПР, которая является надстройкой над AutoCAD, что позволяет, при необходимости, подключить весь арсенал возможностей, предоставляемых данной графической системой.

КМ-САПР выполняет построение пространственной модели рассчитанного узла и всех необходимых чертежей, что позволяет визуально оценить результаты расчета, а также использовать данную модель узла при подготовке чертежей стадии КМ.

САПФИР-КОНСТРУКЦИИ

• Реализована 64-х разрядная версия программы

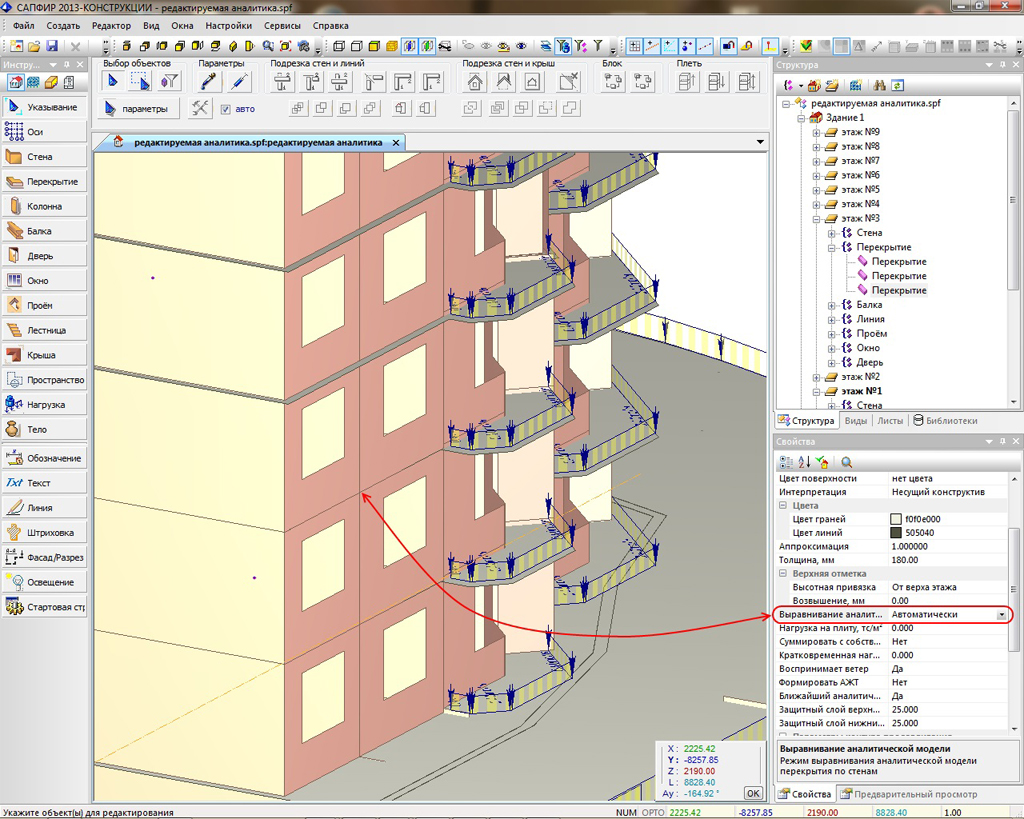

• Реализованы режимы ручного и автоматического "выравнивания" аналитической модели для объектов "плита", "стена" и "проем" при неизменной физической модели.

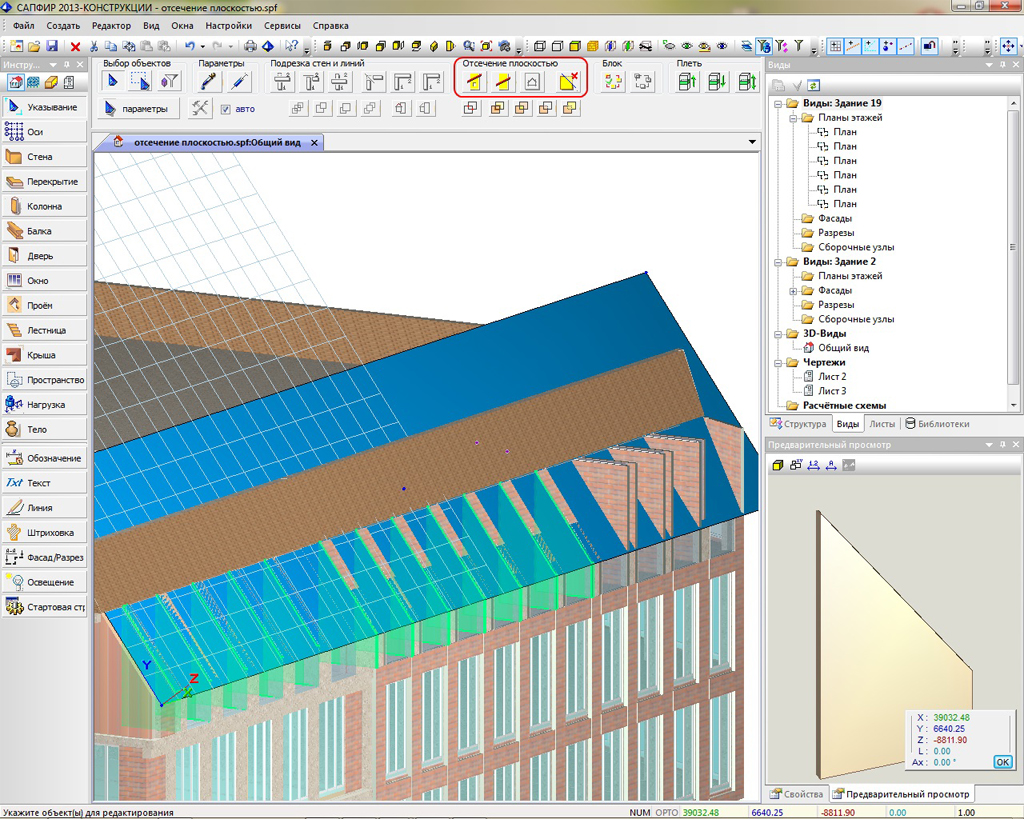

• Добавлена возможность отсечения плоскостью общего положения физических и аналитических моделей стен, перекрытий, балок, колонн и др.
• Разработан "Полифильтр" для выделения объектов по совокупности параметров: тип, материал, сечение, марка и др.
• Редактирование параметров элементов: текст, штриховка, размер, полилиния на чертеже. Возможность группового редактирования параметров объектов на чертежах.
• Для видов документирования помещенных на чертеж, добавлена возможность "рассыпать" их на элементарные примитивы, с возможностью их дальнейшего редактирования на чертеже.
• Добавлена возможность задания масштаба для значений размеров на чертеже.
• Добавлена возможность задания масштаба текстуры для штриховки на чертеже.

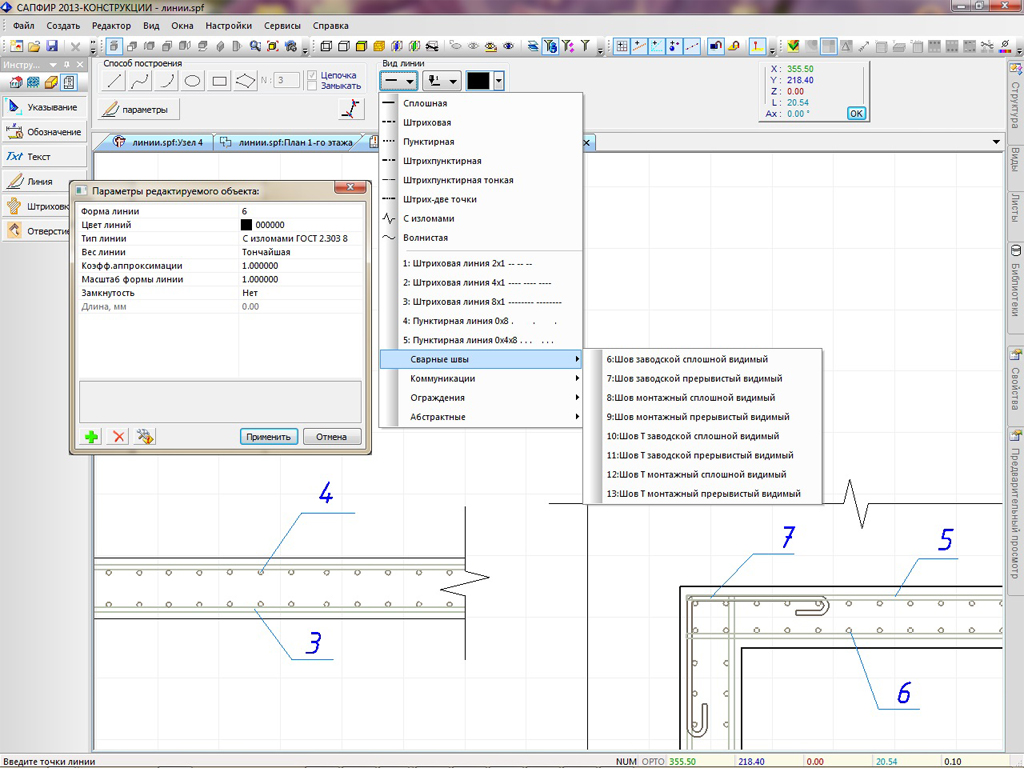

• Реализована возможность задания пользовательского типа и веса линий.
• Библиотека пользовательских типов линий представлена в виде редактируемых файлов. Вес линии задает толщину линии, зависящую от масштаба вида.
• Для объектов полилиния и балка реализован механизм разделения объекта на фрагменты и слияние фрагментов в единый объект.
• Для стен реализован механизм слияния отдельных фрагментов в единую стену.
• Реализован строчный формульный калькулятор в диалоге ввода координат.

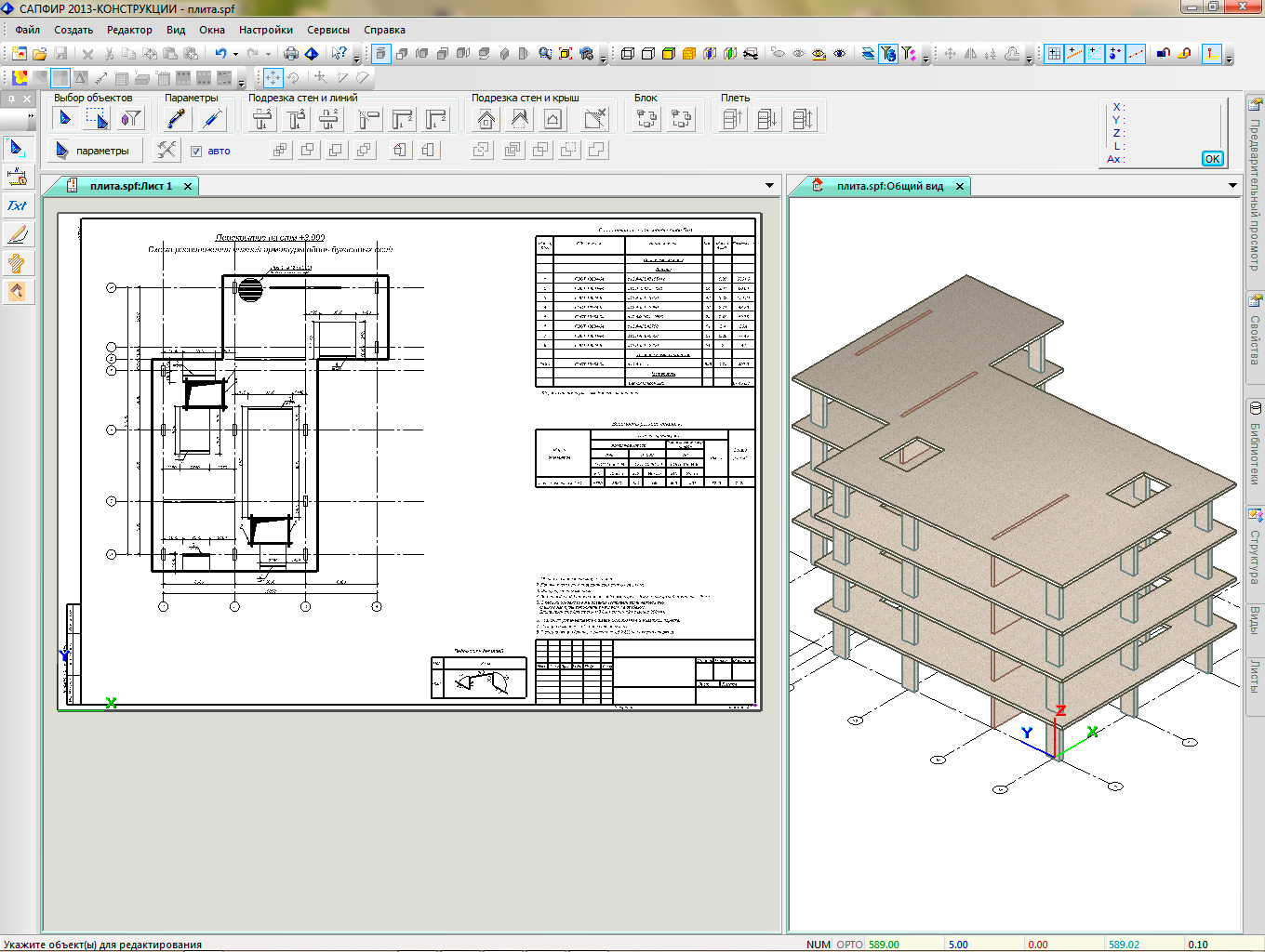

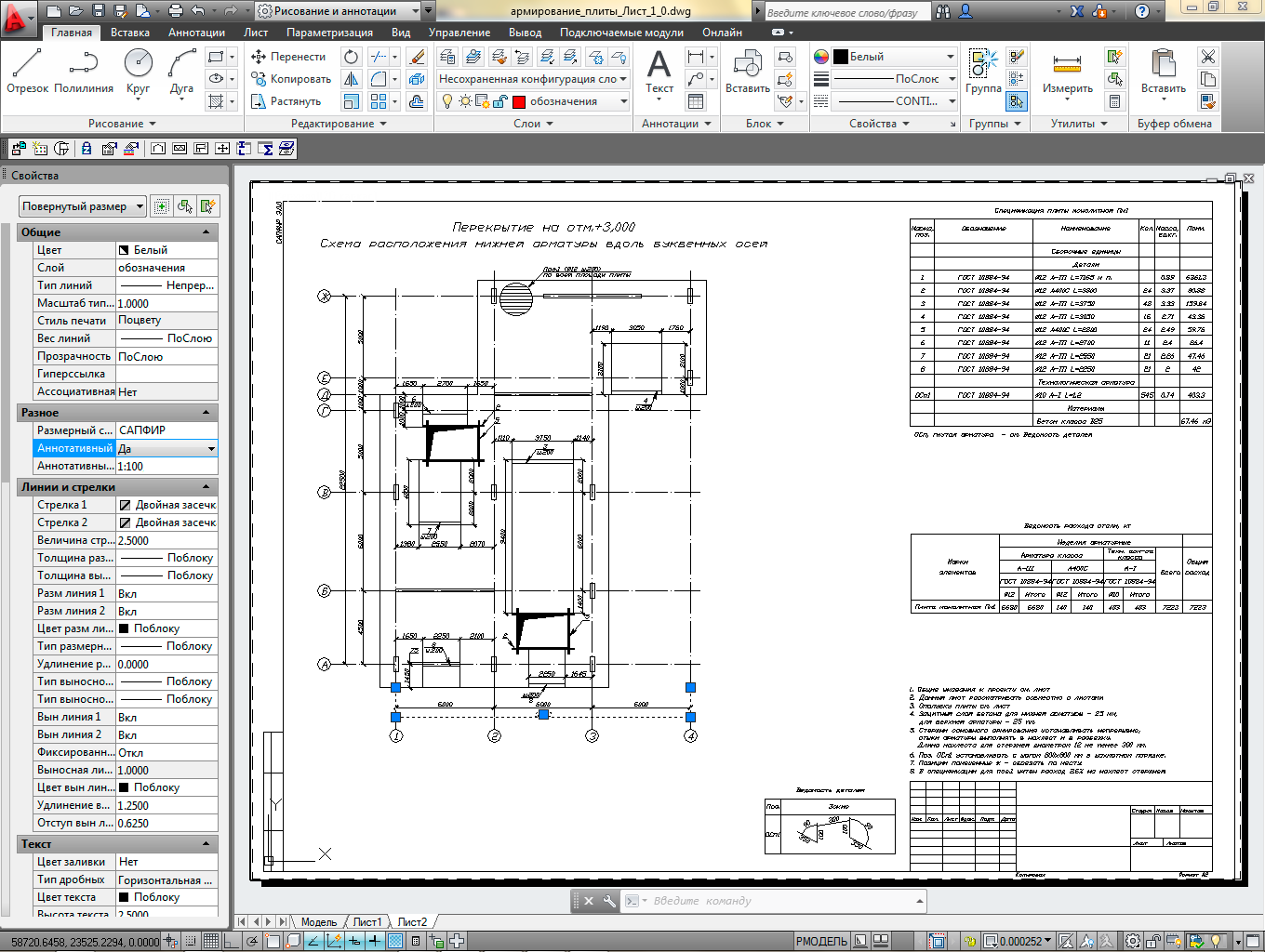

• Усовершенствован экспорт чертежей, получаемых в САПФИР, САПФИР-Конструкции, САПФИР-ЖБК в AutoCAD на базе dxf-формата. Сейчас "доводка" в AutoCAD требует минимальных усилий (релиз июнь-июль 2013).

САПФИР-ЖБК

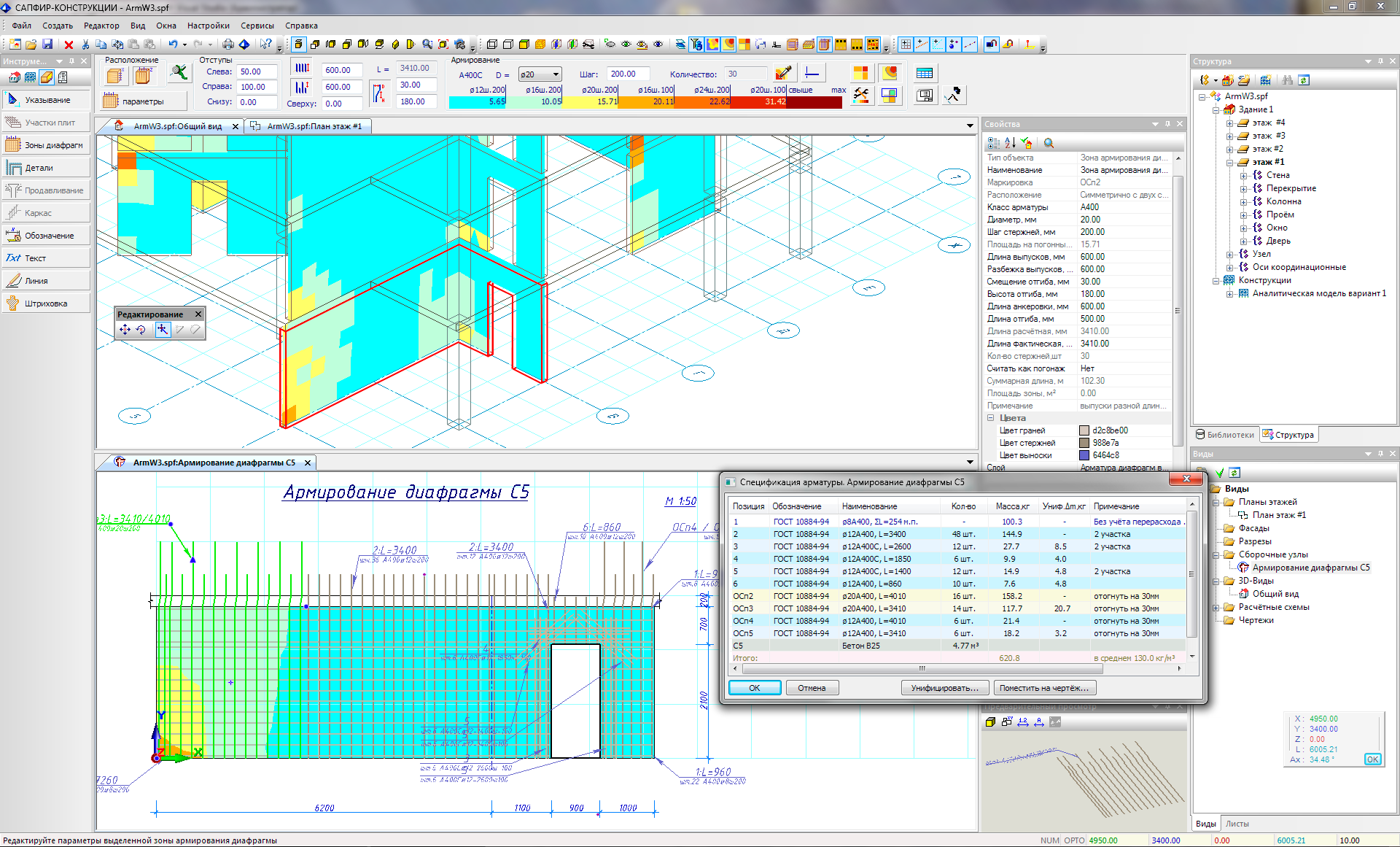

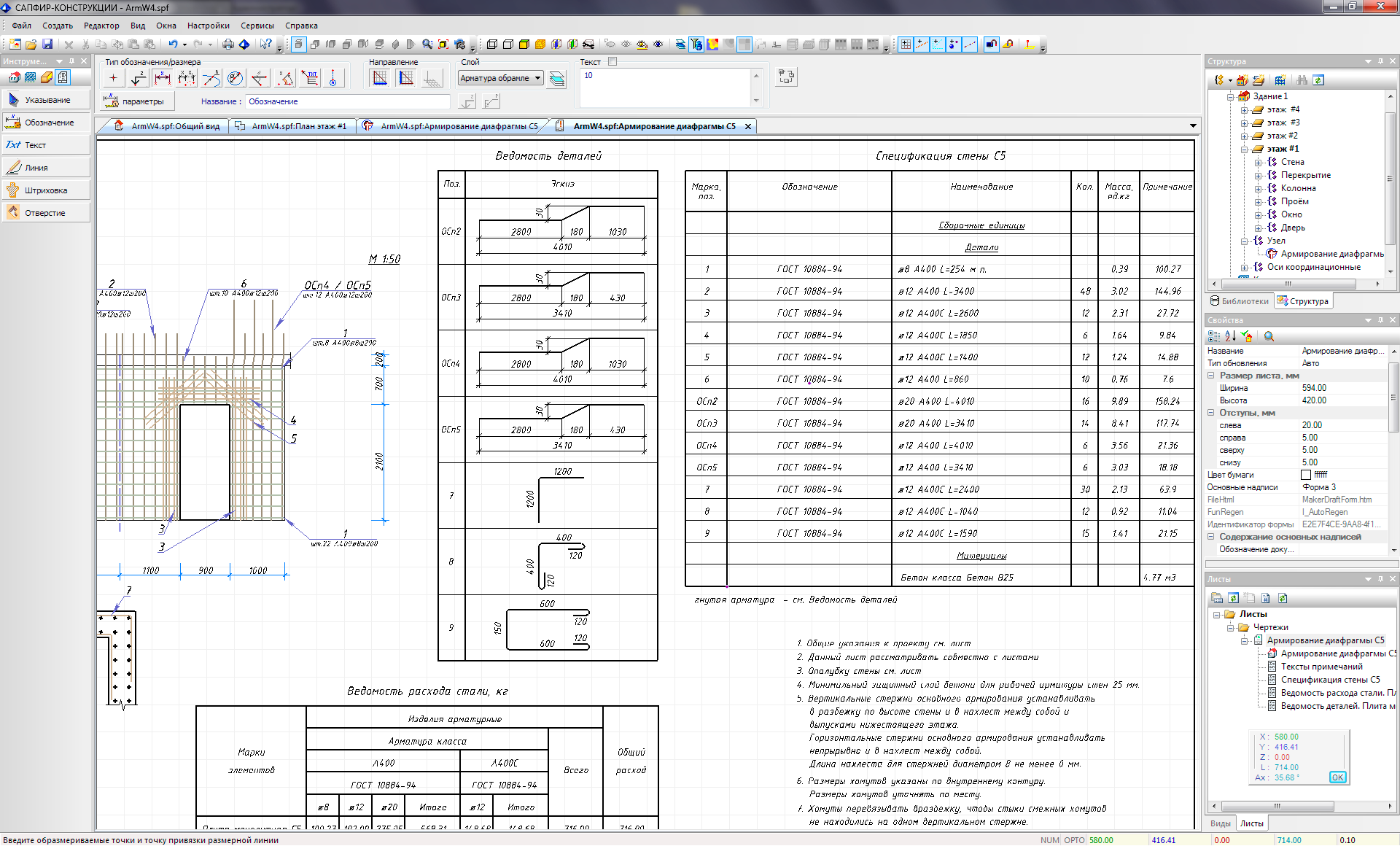

Функциональные возможности подсистемы САПФИР-ЖБК существенно расширены. Разработаны новые диалоговые инструменты, благодаря которым, теперь можно осуществлять конструирование не только плит перекрытий, но и диафрагм жёсткости " несущих железобетонных стен.

Как и ранее для плит, для диафрагм можно импортировать результаты прочностного расчёта и подбора арматуры, выполненного в ПК ЛИРА-САПР. Специальные режимы визуализации позволяют увидеть результаты в трёхмерном пространстве проектируемого здания в виде мозаики совместно с изображением конструктивных элементов. Пользователь управляет цветовой шкалой, контролирует режимы визуализации и направление стержней.

Пользователь может выделять вертикальные плети геометрически идентичных стен, назначать диафрагмам со сходными характеристиками армирования одинаковые марки (выполнять унификацию в автоматизированном режиме).

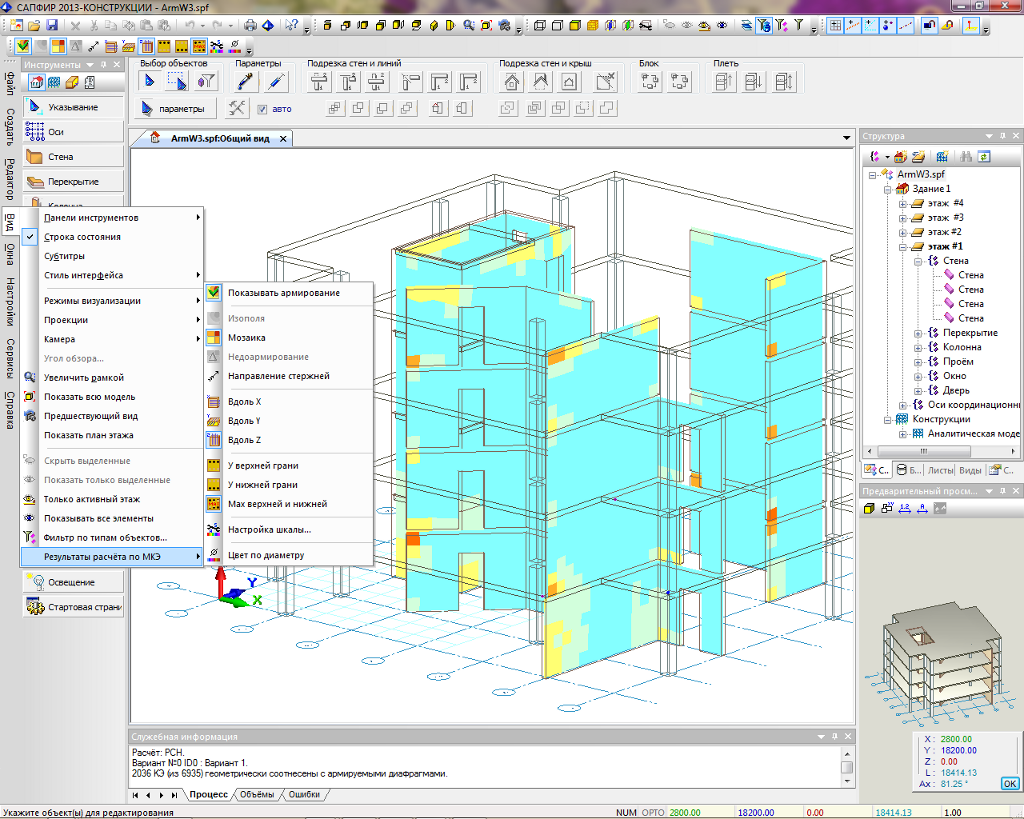

Для каждой марки диафрагмы выполняется построение изополей максимальной площади арматуры с учётом результатов расчёта армирования для всех экземпляров данной марки. Расчетное армирование может быть показано в виде изополей или мозаики по двум направлениям для обеих граней диафрагмы, а также по максимальной площади, взятой из двух граней, по которой выполняется дальнейшее конструирование.

В пределах каждой диафрагмы может быть выделено несколько зон размещения арматурных стержней, каждая из которых характеризуется определённым диаметром, шагом размещения и формой стержней.

Предусмотрена возможность армирования также отдельными стержнями различной формы.

Конструирование выполняется в автоматизированном режиме с возможностью ручного редактирования диаметра, шага, привязки и величины отгиба арматурных стержней. Предусматриваются арматурные выпуски, в том числе, в разбежку.

Программа обеспечивает контроль необходимой площади арматуры, визуализирует участки, где армирование недостаточно, подсвечивает мозаику недоармирования в соответствии с текущей шкалой.

На схеме армирования диафрагмы автоматически обозначаются контуры проёмов, линии примыкания других диафрагм, швы бетонирования на стыке с плитами перекрытий, наносятся основные размеры.

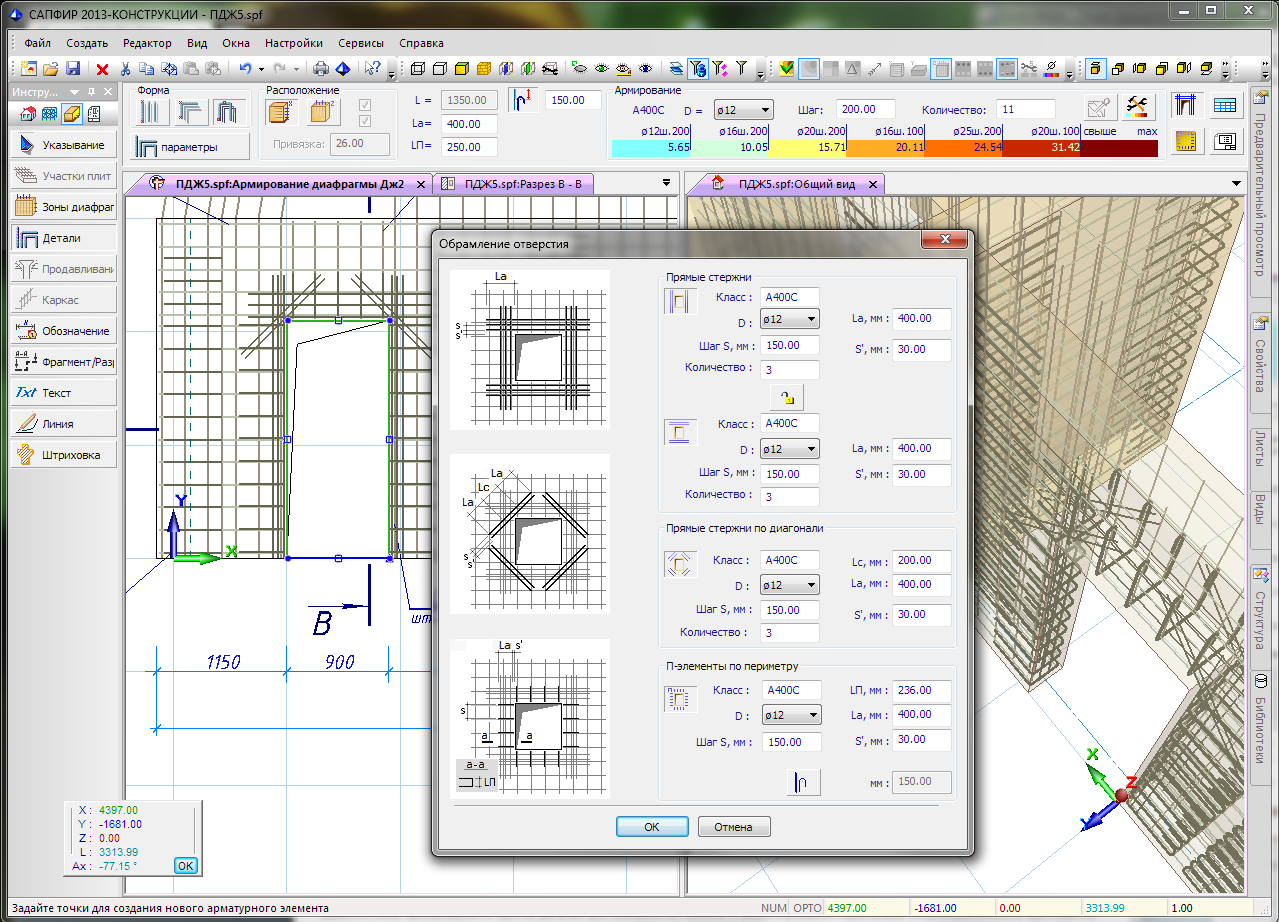

Для обрамления отверстий и усиления краёв предусмотрен инструмент, позволяющий решить эти задачи несколькими щелчками мыши. При этом имеется возможность гибкой доводки результатов вручную.

Гибкий контроль конструктивных требований обеспечивается многочисленными опциями и настройками. Зоны армирования и отдельные стержни обозначаются выносками. Доступен инструмент нанесения дополнительных размеров и обозначений в ручном и автоматизированном режимах.

Для повышения наглядности схем и чертежей армирования цвет и вес линий, обозначающих арматурные стержни, может зависеть от диаметра. Также предусмотрен режим визуализации арматуры "в теле" на разрезах и в 3D. Опционно диаметр стержней может отображаться в текущем масштабе.

Инструмент "Разрез/сечение" на развёртке диафрагмы позволяет задать положение секущей плоскости и получить вертикальные и горизонтальные разрезы, в заданном масштабе отражающие расположение арматуры. На разрезах доступны функции графического редактирования, позволяющие изменить положение (привязку) и размеры зон армирования и арматурных деталей.

Инструмент "Арматурные детали" позволяет размещать прямые, Г-образные и П-образные стержни (по одному или с повторением) в плитах перекрытий и в диафрагмах жёсткости, в частности, в узлах стыковки. Он же обеспечивает обрамление отверстий в плитах и диафрагмах, усиление краёв и стыков Ж/Б элементов.

На любом этапе конструирования диафрагмы можно получить спецификацию арматуры, информацию о среднем расходе стали на кубометр бетона. Спецификация арматуры может быть помещена на лист чертежа в виде таблицы по нажатию одной кнопки. Аналогично формируются и размещаются на чертеже диафрагмы ведомость деталей (с эскизами и размерами), ведомость расхода стали и блок примечаний.

В новой версии существенно повышена графическая выразительность чертежей. На чертежах армирования можно применить линии различных типов, в том числе, созданных пользователем. Вес линий определяет печатаемую толщину согласно масштабу вида по таблице, управляемой пользователем. Отдельное диалоговое окно позволяет выполнить настройку цвета и веса линий в соответствии с диаметром арматуры.

Армирование диафрагм. На плане и в 3D можно указывать арматурные стержни с помощью мыши и выделять зоны армирования и группы деталей для контроля их свойств и редактирования параметров (индивидуального и группового).

Узлы стыковки диафрагм обозначаются на плане. Узел в укрупнённом масштабе представляется в отдельном виде, где его можно графически редактировать: разместить арматурные детали, нанести необходимые обозначения, надписи и размеры, установить границы отсечения видимой области. Все изменения, вносимые на чертеже узла, автоматически учитываются в других видах и спецификациях диафрагм. Вид узла можно поместить на лист чертежа. Масштаб любого вида можно скорректировать, как до, так и после размещения на листе чертежа.

Работая с планом этажа в режиме армирования, можно получить общую спецификацию арматуры на все диафрагмы этажа. Опционно стержни малых диаметров могут быть представлены как погонаж с учётом перерасхода на нахлёст.

Справочная система расширена и дополнена. Добавлен целый ряд других эффективных функций, реализующих многочисленные пожелания пользователей и рекомендации экспертов.
