О продукте GeoWall

Программа GeoWall предназначена для расчета на прочность и устойчивость ограждающих конструкций, выполненных в виде: «стены в грунте», ограждений из буронабивных и грунтоцементных свай, шпунта, труб и двутавров.

Расчет ограждения выполняется с учетом начальных напряжений в грунте (боковое давление грунта в состоянии покоя) и предельных напряжений (активное и пассивное боковое давление).

Программа имеет встроенные справочники: по физико-механическим свойствам грунтов (СП 22.13330.2016), трубам, двутаврам, арматурным каркасам и бетону.

Возможности GeoWall:

• Расчет давления грунта на ограждение по СП 22.13330.2016;

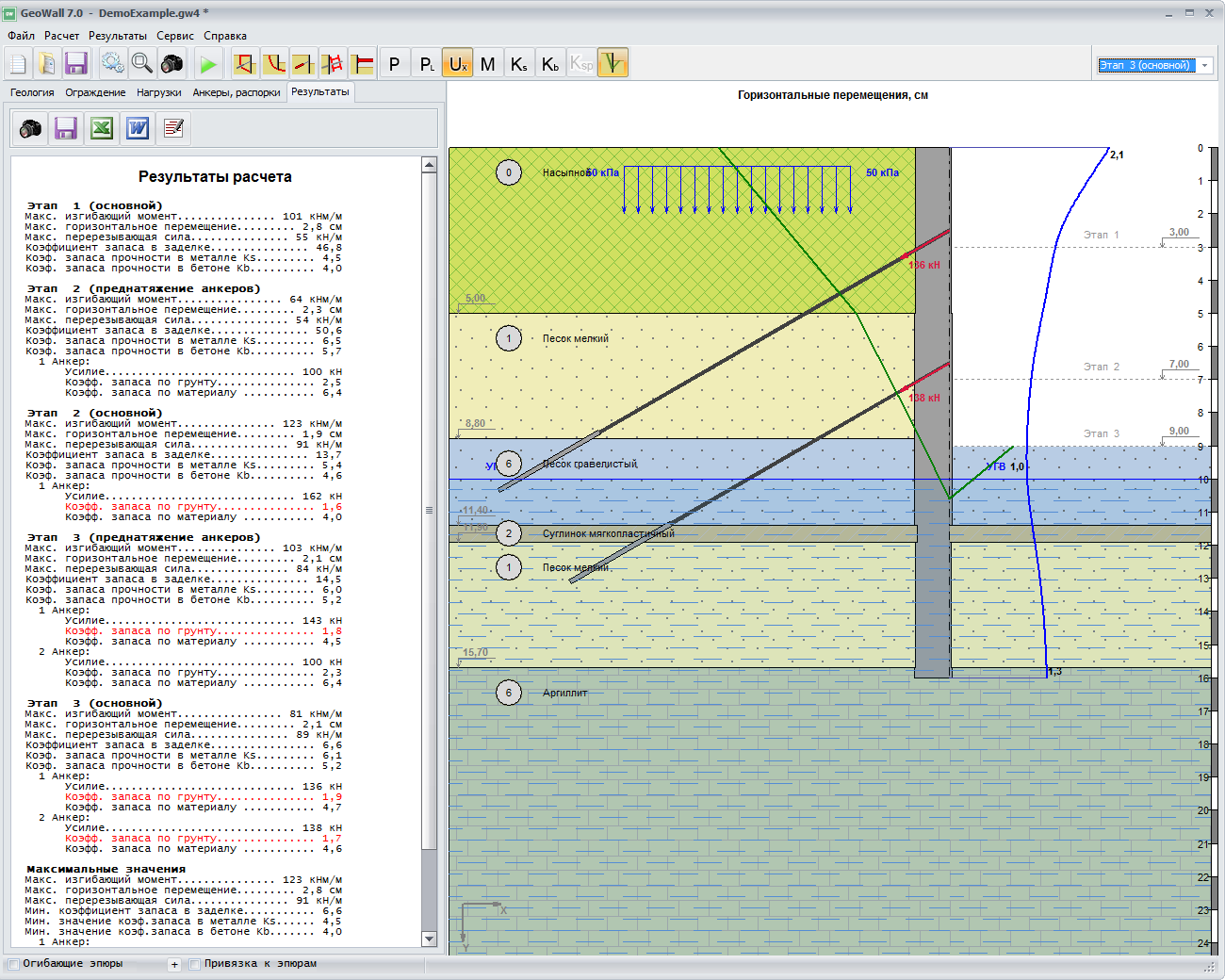

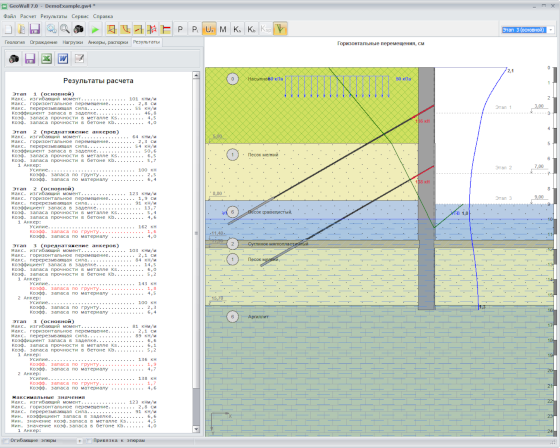

• Расчет изгибающего момента, продольных и поперечных усилий в ограждении;
• Расчет перемещения ограждающей конструкции;
• Расчет ограждения котлована на прочность и устойчивость;
• Расчет стальных ограждений на прочность по СП 16.13330.2017;
• Расчет железобетонных ограждений на прочность с учетом разрушения бетона по СП 63.13330.2018, в том числе по нелинейной деформационной модели;
• Определение предельной величины изгибающего момента железобетонных конструкций;
• Учет сейсмического воздействия;
• Учет усилий в анкерах и распорных системах;
• Расчет эффективных характеристик сечения для "стены в грунте", буровых свай: момент инерции, модуль упругости, площадь;
• Учет берм;
• Расчет устойчивости берм;
• Расчет с учетом поэтапной разработки грунта в котловане;
• Учет поэтапного изменения нескольких уровней грунтовых вод;
• Учет напора грунтовых вод;
• Учет "пионерного" котлована и распределенных нагрузок;
• Графический отчет с результатами расчета в формате MS Word.

В программу GeoWall включены следующие модули:

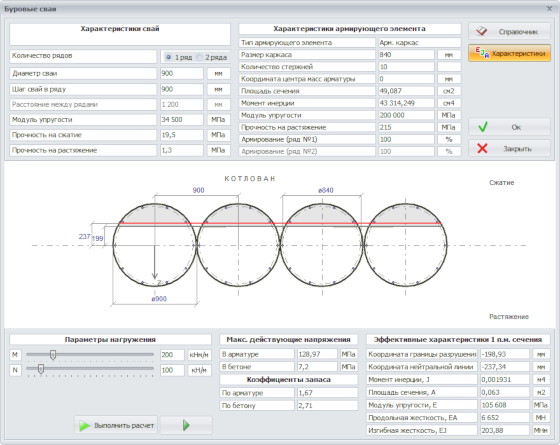

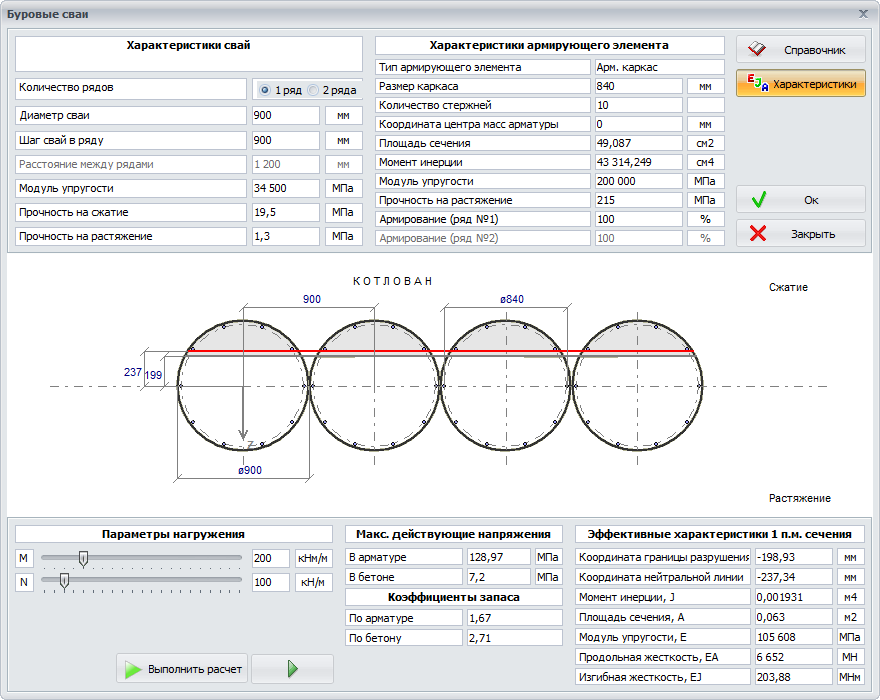

• Модуль GeoWall.Concrete – учет "стены в грунте", БНС, Jet и расчет на прочность по СП 63.13330.2018.

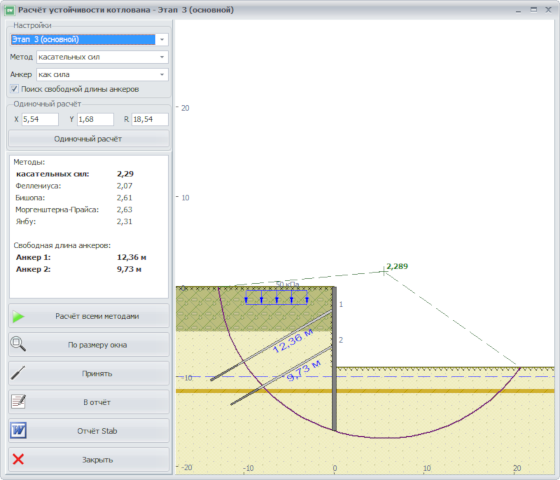

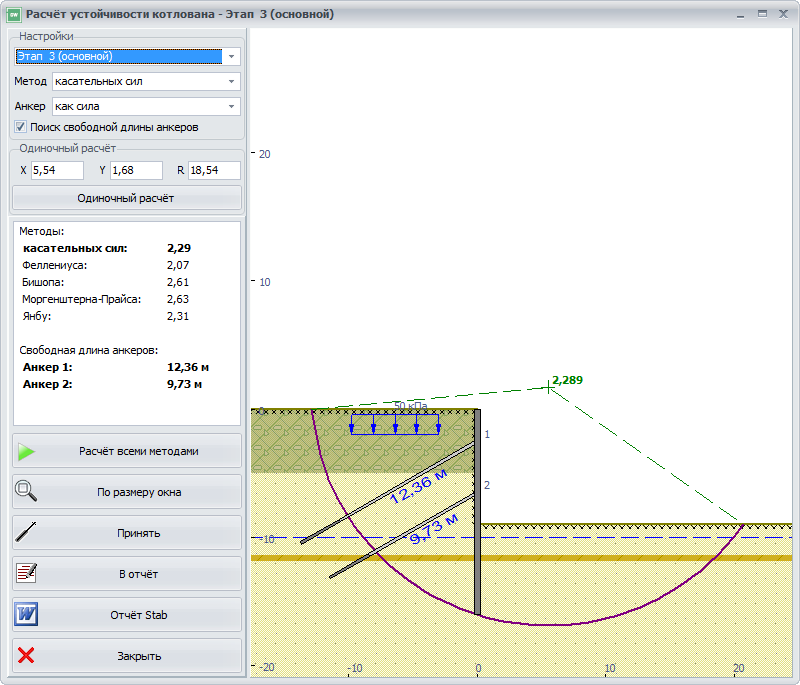

• Модуль GeoWall.Stab – расчет устойчивости ограждения котлована по различным методикам: Касательных сил, Феллениуса, Бишопа, Моргентштерна-Прайса, Янбу. Поиск свободной длины анкеров.

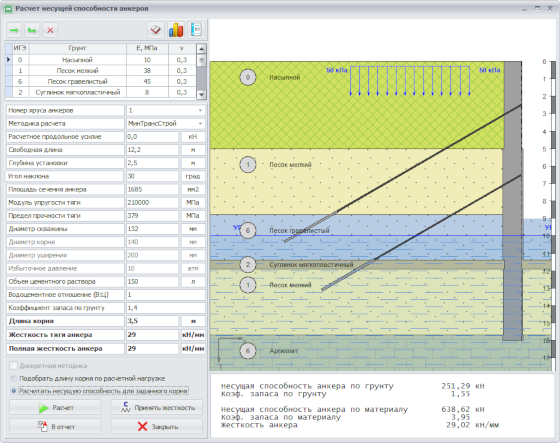

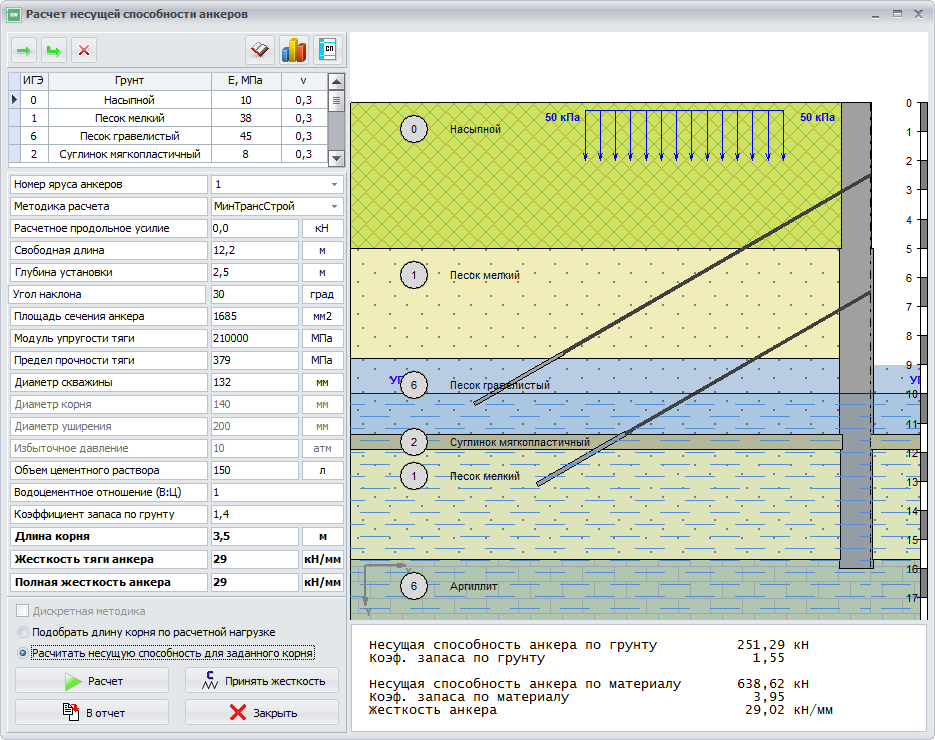

• Модуль GeoWall.Anchor – расчет несущей способности анкера по грунту и материалу. Анализ несущей способности анкеров по различным методикам (в том числе по СП 381.1325800.2018, Приложение Л).

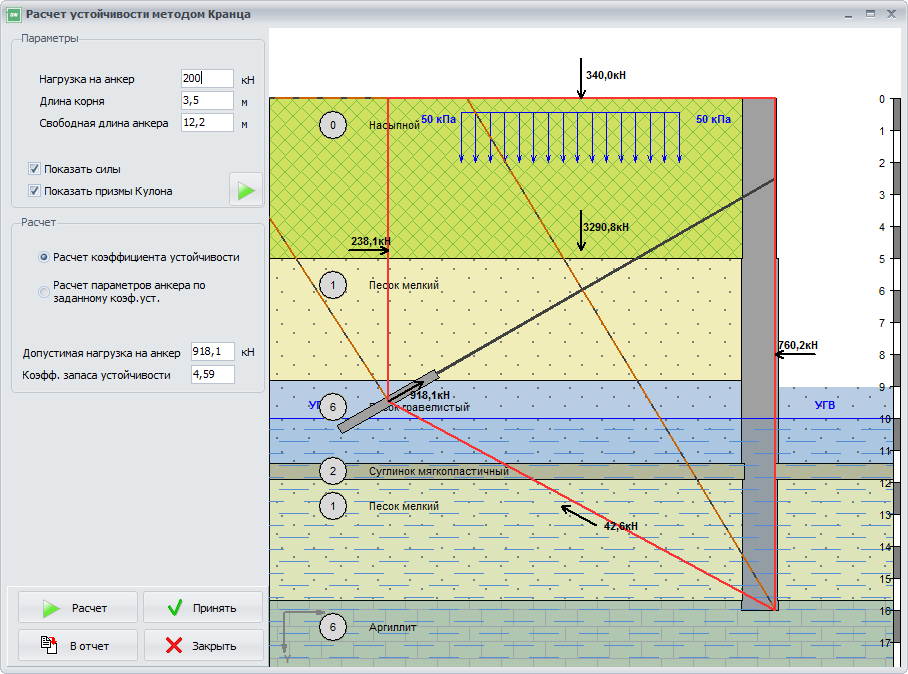

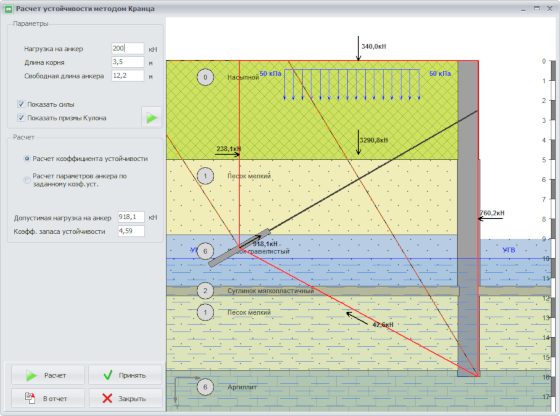

• Модуль GeoWall.Kranz – расчет устойчивости ограждения с грунтовыми анкерами по методу Кранца.

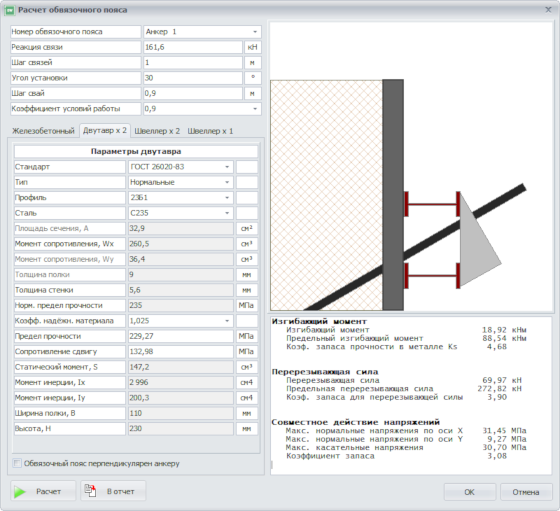

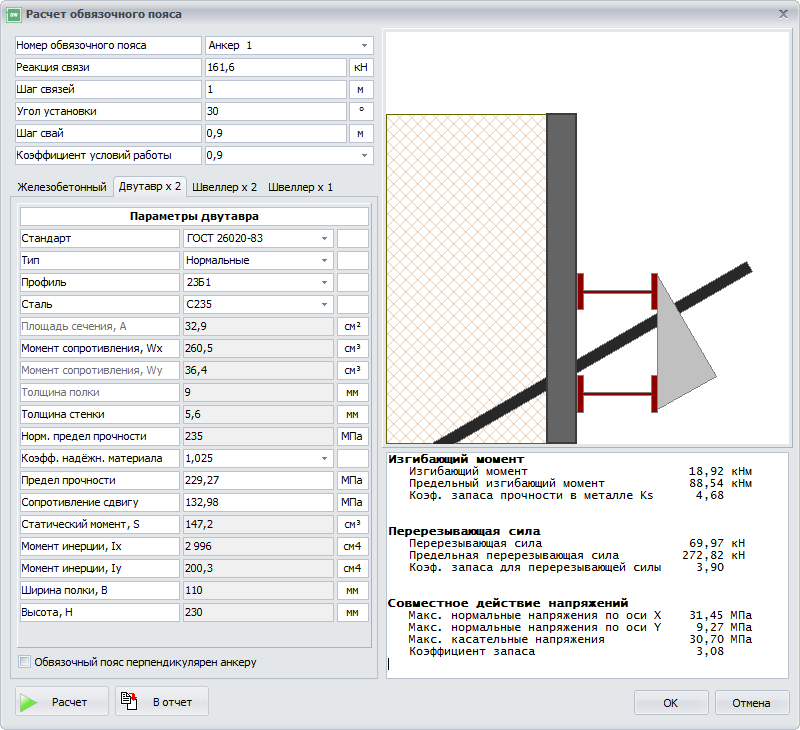

• Модуль GeoWall.Beam – подбор и расчет обвязочного пояса по предельному изгибающему моменту, перерезывающей и продольной силе по СП 16.13330.2017.

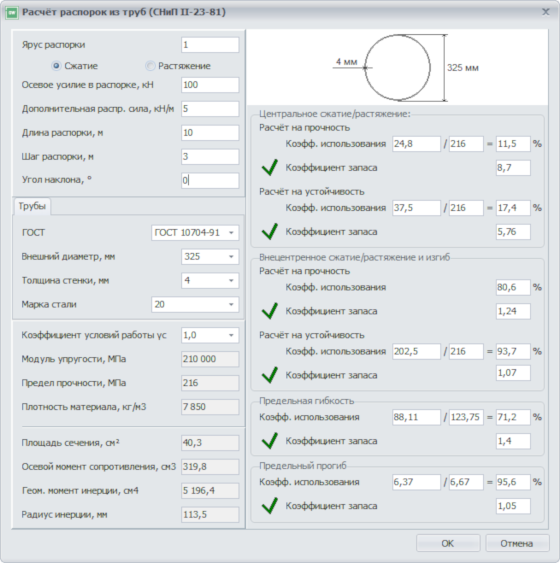

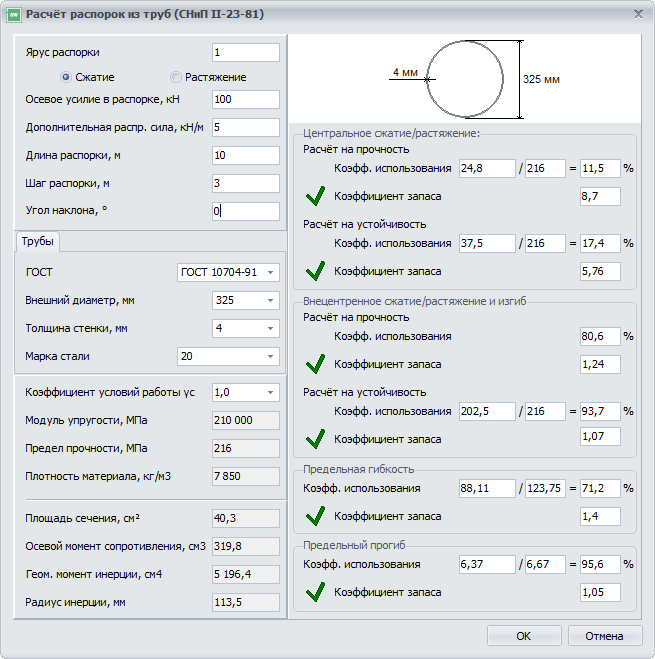

• Модуль GeoWall.Strut – расчет распорной системы из труб на прочность, предельную гибкость и устойчивость по СП 16.13330.2017.
• Модуль GeoWall.Book – справочник грунтов и справочник нагрузок.

Программа GeoWall включена в единый реестр российских программ для электронных и вычислительных машин и баз данных под регистрационным номером 9185.
