О продукте СПДС Металлоконструкции

СПДС Металлоконструкции – специализированное программное обеспечение, автоматизирующее разработку металлических конструкций и оформление чертежей раздела КМ.

В качестве графической платформы СПДС Металлоконструкции обязательно используется надстройка к AutoCAD – СПДС GraphiCS.

Общие сведения

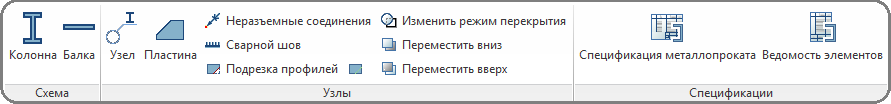

Все инструменты работы с программой расположены на одной вкладке ленты.

Вкладка ленты СПДС Металлоконструкции

Основные задачи, решаемые программой

• Оформление чертежей планов, разрезов, узлов металлических конструкций.
• Возможность создания различных конструктивных решений металлических конструкций.
• Автоматическое формирование ведомости элементов и спецификаций металлопроката.
• Оформление чертежей согласно ГОСТ 21.502-2007 «Правила выполнения проектной и рабочей документации металлических конструкций».

Ключевые преимущества

• Работа в среде AutoCAD с использованием функционала СПДС GraphiCS.
• Параметрические объекты металлоконструкций.
• Автоматическое назначение позиций, марок и их отображение на чертеже.
• Полностью автоматическая ассоциативная связь чертежей и проекта.
• Полностью автоматические формирование, расчет и обновление спецификаций.

Задание схемы расположения элементов

Для задания схемы конструкции используются основные элементы – колонны и балки, – параметры которых задаются в плавающем окне. Дополнительно задаются элементы пластин, участвующих в узловых соединениях и укреплениях балок.

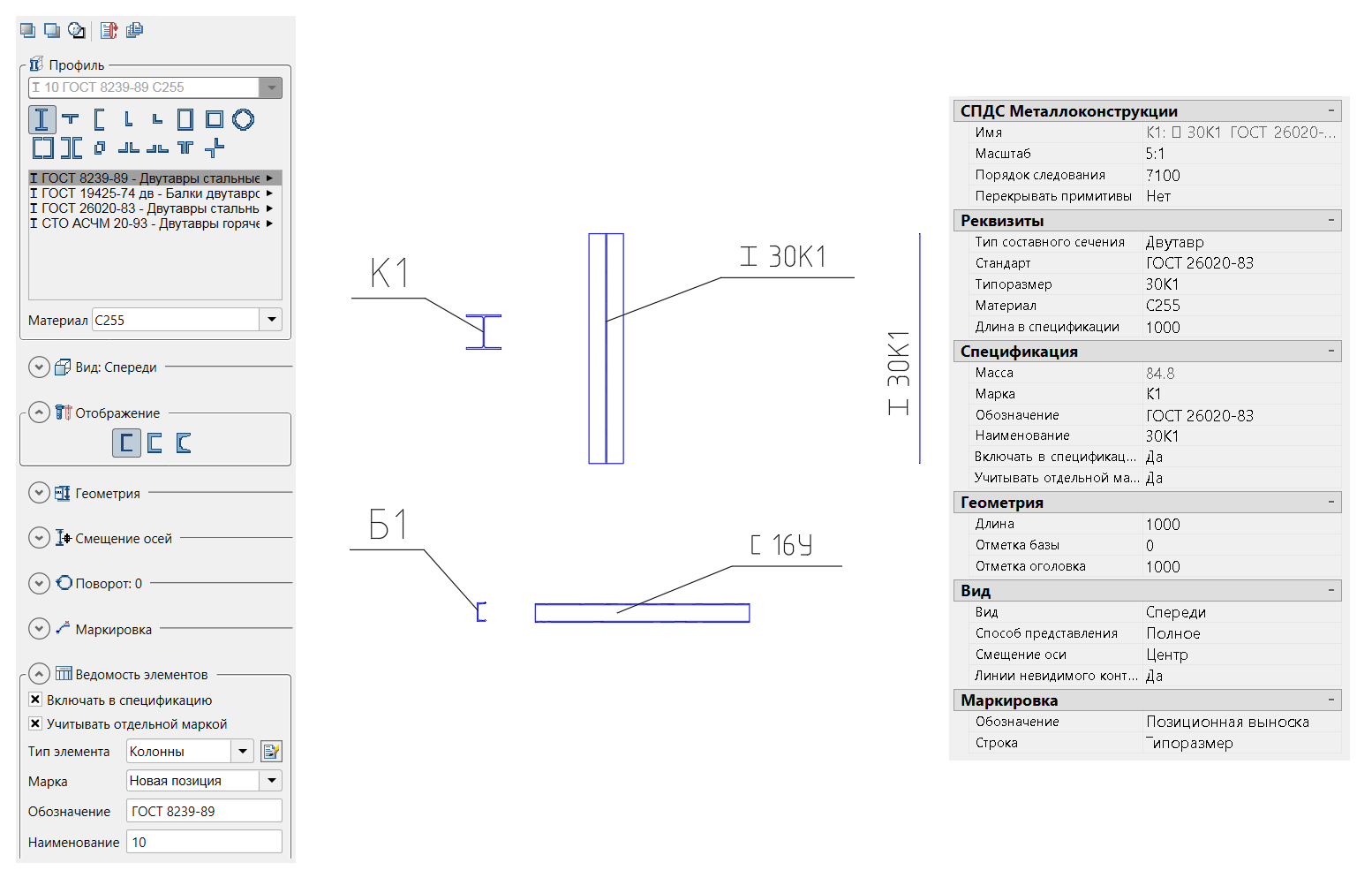

Параметры колонн и балок

• Выбор различных профилей металлопроката и материала стали по ГОСТ.
• Возможность выбора вида профиля (сверху, снизу, спереди и т.д.).
• Возможность выбора отображения профиля (условное, упрощенное или полное).
• Задание смещения осей профиля для вставки и привязки к другим элементам конструкций.
• Возможность выбора маркировки элемента (позиция или типоразмер).
• Возможность создания своего типа и своей маркировки элемента.
• Возможность циклической вставки или вставки нескольких объектов определенной марки.
• Редактирование длины, изменение геометрического расположения элемента с помощью специальных «ручек».
• Автоматическое назначение позиций и марок для элементов.
• Автоматическое формирование обозначения и расчет массы профиля.

Параметры колонн и балок в СПДС Металлоконструкции

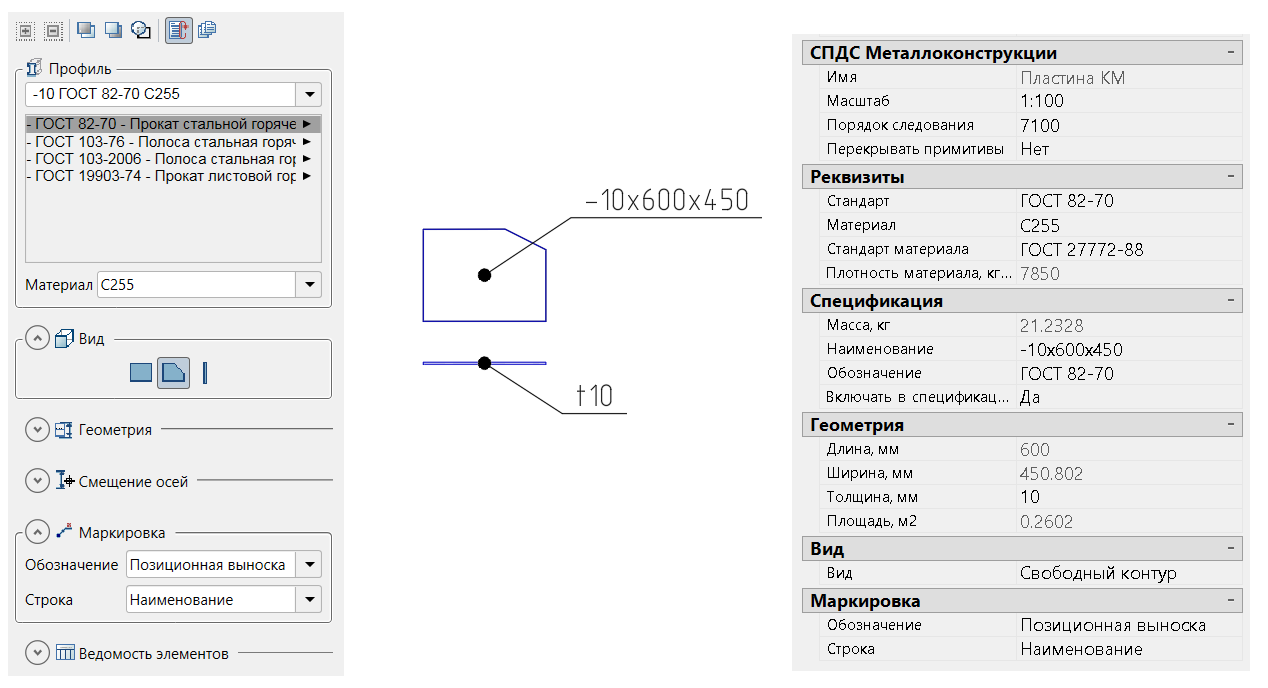

Параметры пластин

• Возможность выбора типоразмеров проката и материала стали по ГОСТ.
• Возможность выбора вида пластины (прямоугольный, произвольный контур или вид сбоку).
• Задание смещения осей пластины для вставки и привязки к другим элементам конструкций.
• Автоматическое назначение маркировки пластины (наименование или толщина).
• Редактирование геометрии пластин с помощью специальных «ручек».
• Автоматическое формирование обозначения и расчет массы.

Параметры пластин в СПДС Металлоконструкции

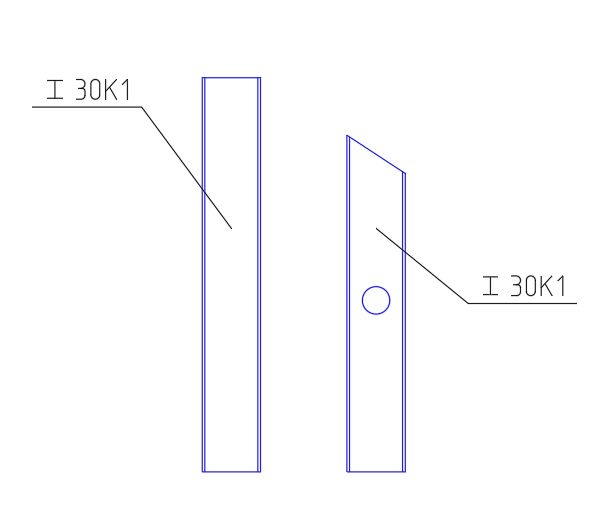

Подрезка профилей

Команда Подрезка профилей выполняет подрезку профиля до нужной длины и под необходимым углом. Ранее выполненные подрезки можно восстановить, используя команду

Удалить подрезку

Подрезка профилей

Режим перекрытия элементов

Команда Режим перекрытия элементов позволяет пользователю по его усмотрению менять линии контура объекта в местах перекрытия на обычное или штриховое отображение.

При изменении положения конструктивных элементов на чертеже режим отображения автоматически меняется в соответствии с новым расположением элементов.

Перекрытие элементов

Режим перемещения элементов

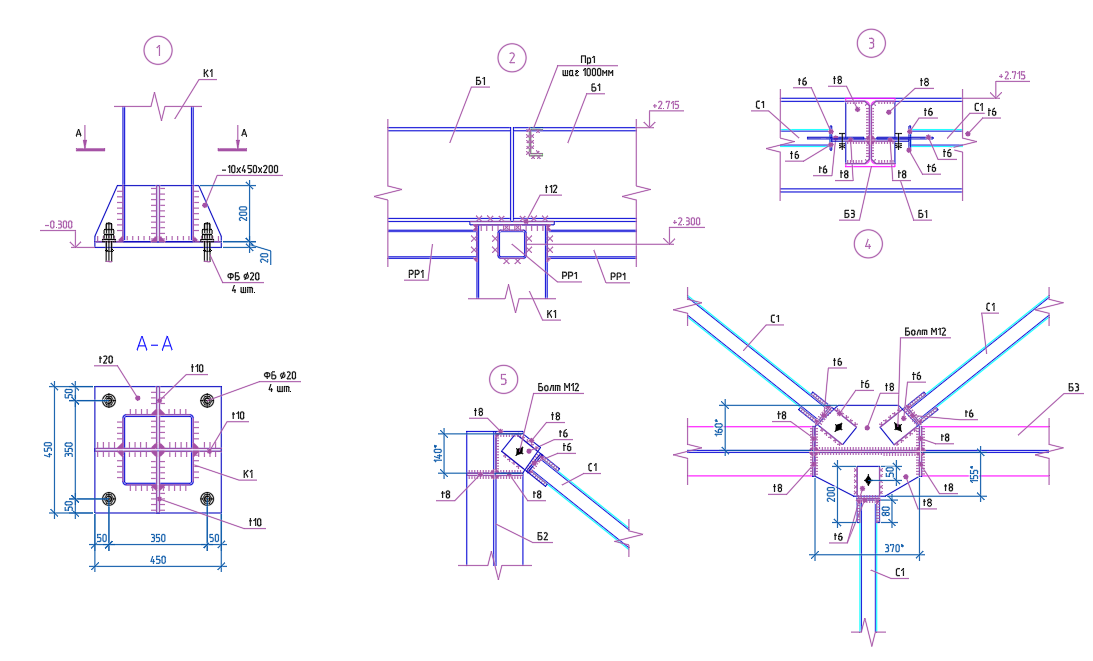

Узлы

• Автоматическая маркировка и нумерация узлов на чертеже.
• Автоматическая подрезка профилей, входящих в узел.
• Автоматическая установка линий обрыва в узлах.

Узлы конструкции

База элементов

Для оформления чертежей планов, разрезов и узлов металлических конструкций в базу добавлены параметрические объекты площадок, лестниц, стремянок, ограждений по серии 1.450.3-7.94, а также деталей креплений (болты).

Посредством специальных «ручек» можно редактировать длину болта, используя его условное обозначение.

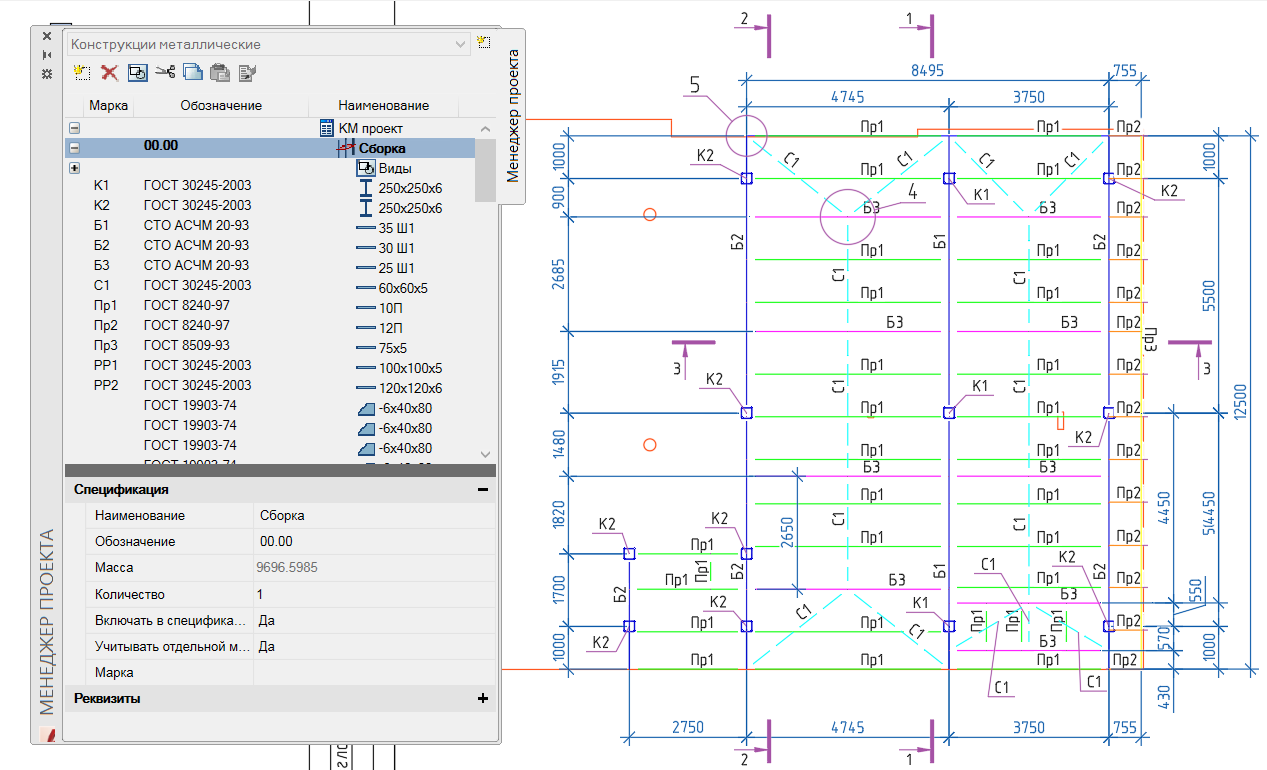

Менеджер проекта

• В окне Менеджера проекта автоматически отображаются добавленные профили с ранее заданными характеристиками: маркой, обозначением и наименованием.
• Выбранный профиль в Менеджере проекта автоматически подсвечивается на поле чертежа.
• Изменение параметров в Менеджере проекта автоматически меняет параметры этих элементов на чертеже.
• Сборки и количество конструктивных элементов могут вычисляться на основании состава чертежа или задаваться пользователем вручную.
• Поддерживается возможность создания нескольких сборок, а также объединения разных сборок в одну.
• Структура проекта позволяет использовать в ее составе данные из нескольких чертежей *.dwg, тем самым обеспечивая возможность коллективной работы над конструкцией.
• Задавать структуру изделия и вносить изменения в его состав непосредственно из чертежа можно с помощью боковой панели свойств, не включая диалог проекта.

Менеджер проекта

Спецификации

Для любой сборочной единицы могут быть автоматически сформированы:

• ведомость элементов;
• спецификация металлопроката.

В спецификации металлопроката автоматически осуществляется подсчет металла по элементам конструкций, маркам и наименованию.

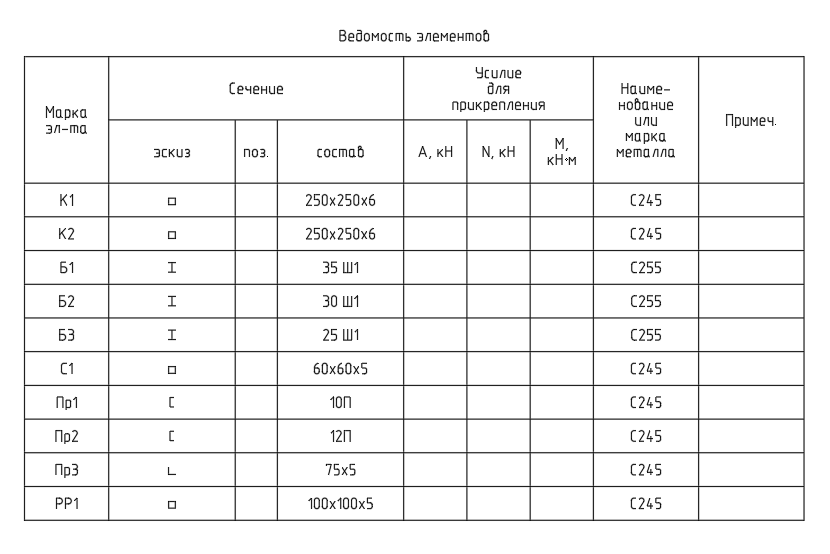

Ведомость элементов

Спецификация металлопроката

СПДС Металлоконструкции 2022. Что нового

• Поддержка AutoCAD 2022
• Добавлена возможность генерировать спецификацию металлопроката в зависимости от настроек (по сборкам, по типу сборки, по типу элемента).
• Реализована возможность перемещения группы объектов между видами.
• Появилось возможность присваивать сборкам тип конструктивного элемента.
• В спецификации элементов добавлено значение массы сборки.
• В менеджере проекта для деталей креплений появилась возможность выбирать тип элемента..
• Для вставок сборок добавлен новый параметр «Марка сборки».
• Добавлены марки стали с категориями.
• Оптимизирована информация об объектах в дереве проекта.
• В базу элементов добавлены самосверлящие винты марок SD/SDT.
• В базу элементов добавлены профили для монтажа гипсокартона по ТУ 1122-001-70890834-2009.
• Исправлены ошибки при копировании и переносе группы объектов между файлами проектов.
• Исправлена ошибка при работе с масштабом измерений.
• Оптимизирована работа со вставками сборок.
• Оптимизирована работа с чертежами старых версий.

СПДС Металлоконструкции 2021. Что нового

• Новое формирование спецификаций металлопроката по сборкам.
• Появилась новая команда Вставка сборки.
• Осуществляется поддержка AutoCAD 2021.
• Реализована возможность учета вставок сборок в спецификациях.
• Добавлена новая команда Показать элементы в спецификации.
• Добавлена новая команда Выбрать объекты на чертеже.
• Появилась возможность выбирать масштаб узла одновременно с выбором точки вставки.
• Реализовано копирование сборок в менеджере проекта вместе с видами и объектами на чертеже.
• Добавлена возможность подрезки профилей с помощью специальных «ручек».
• Возможна блокировка окна вида от копирования и перемещения.
• Реализована возможность задания зазора между спаренными профилями.
• Добавлена новая команда Переназначить вид для переноса объектов между видами.
• Добавлены гнутые профили по ТУ 25.11.23-001-00206227-2020.
• Поддерживается разный порядок нумерации узлов в зависимости от расположения сборки.
• Реализовано цифровое и буквенное обозначение узлов.
• Добавлена возможность создавать несколько видов для узла.
• В диалог пластины добавлена оцинкованная рулонная сталь по ГОСТ 14918-80.
• Добавлена своя маркировка для стали по ГОСТ 14918-80.
• Появилась возможность подрезки пластин за контуром.
• Реализован учет лестниц, стремянок, ограждения из базы данных в спецификации металлопроката.
• Реализована видимость профиля через отверстие в пластине.
• Для сборок добавлен переключатель Включать/не включать в спецификацию.
• Для колонн добавлена «ручка» отметки нуля.
• Для профилей при переключении с «погонных метров» на «отдельную позицию» появился выбор, из какого объекта должна быть взята длина.
• В диалог балки/колонны добавлен переключатель: учитывать профиль отдельной позицией или погонными метрами.
• Для пластин добавлена графа Масса ед., кг.
• Изменена логика работы кнопки вызова редактора типов КМ-объектов в диалогах (редактор типов перенесен в редактор спецификаций).
• Добавлена возможность скрывать префиксы в маркировке пластин.
• Реализована привязка выноски обозначения объекта в области узла.
• В команде Узел появился учет объектов ЖБ, объектов из базы данных, графических примитивов.
• Реализовано закрытие диалогов нажатием клавиши Пробел.
• Добавлена возможность выполнять подрезку сеток и профилей одной командой sptrim.
• Появилась возможность задавать новую марку ранее созданному элементу.
• Изменен порядок маркировки типоразмера пластин.
• Реализована поддержка чертежей старых версий.

Технические и программные требования

Операционная система

• Windows 10.
• Windows 8.
• Windows 7 Professional, Ultimate, Home Premium.
• Windows Vista Enterprise, Business, Ultimate, Home Premium.

Поддерживаются 32-битные и 64-битные версии перечисленных операционных систем.

Программное обеспечение

• AutoCAD 2007-2008.
• AutoCAD 2009-2018 (32-битные и 64-битные версии).
• Autodesk Architectural Desktop 2007.
• AutoCAD Architecture 2008-2018.

СУБД

• Microsoft SQL Server 2005-2014.
• Microsoft SQL Server 2005-2014 Express Edition.
