Project Studio CS Водоснабжение

Область применения

Программный продукт Project StudioCS Водоснабжение включает в себя специализированные инструменты инженера-сантехника. Из созданной реальной 3D-модели систем водоснабжения и канализации пользователь получает практически всю необходимую документацию:

• поэтажные планы;
• трехмерную схему систем;

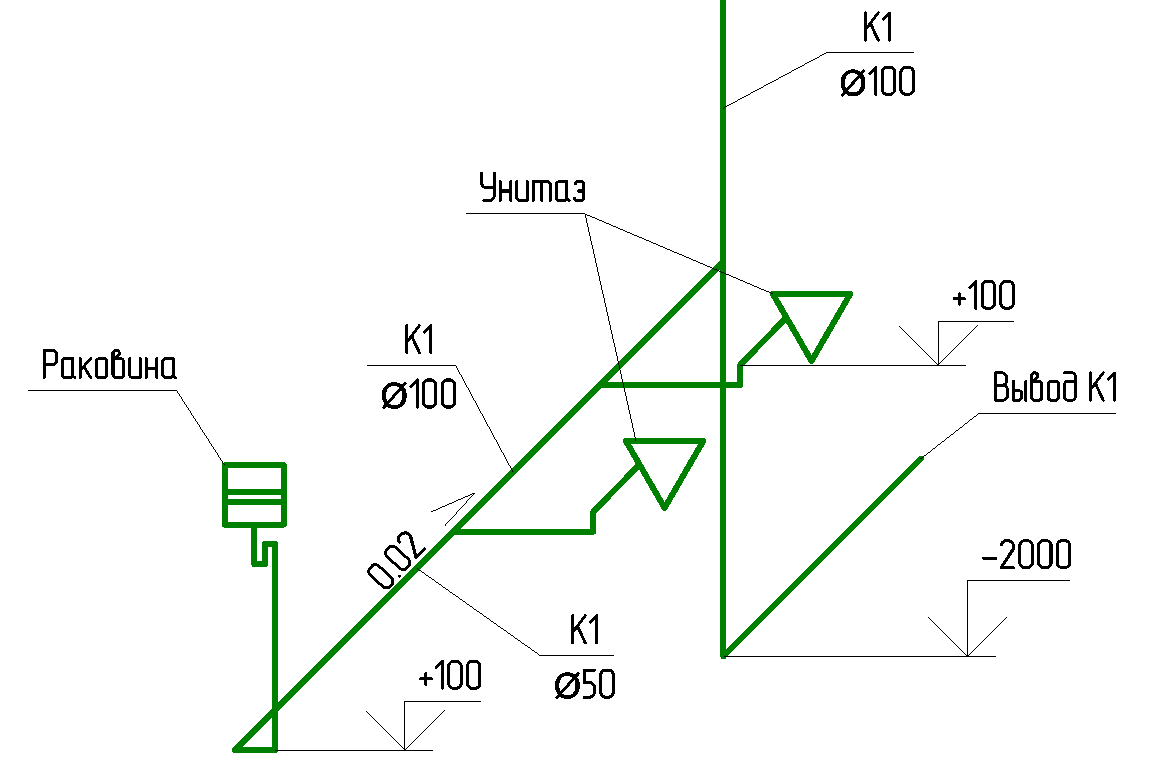

• аксонометрические схемы;
• спецификацию оборудования;
• спецификацию систем водоснабжения и канализации;
• экспликацию помещений;
• ведомость рабочих чертежей основного комплекта;
• ведомость ссылочных и прилагаемых документов;
• ведомость объемов строительных и монтажных работ.

Трехмерная модель систем, аксонометрические схемы, спецификация оборудования и спецификация систем водоснабжения и канализации генерируются автоматически.

Помимо графической части, в Project StudioCS Водоснабжение включен расчетный модуль. В базу данных внесены нормативные гидравлические характеристики (по СНиП 2.04.01-85*, СП 30.13330.2012 и СП 30.13330.2016) санитарных приборов, пожарных кранов, потребителей воды. На основе модели систем производится расчет требуемого давления и расходов воды для каждой системы, подбираются диаметры трубопроводов, типоразмеры арматуры и счетчиков.

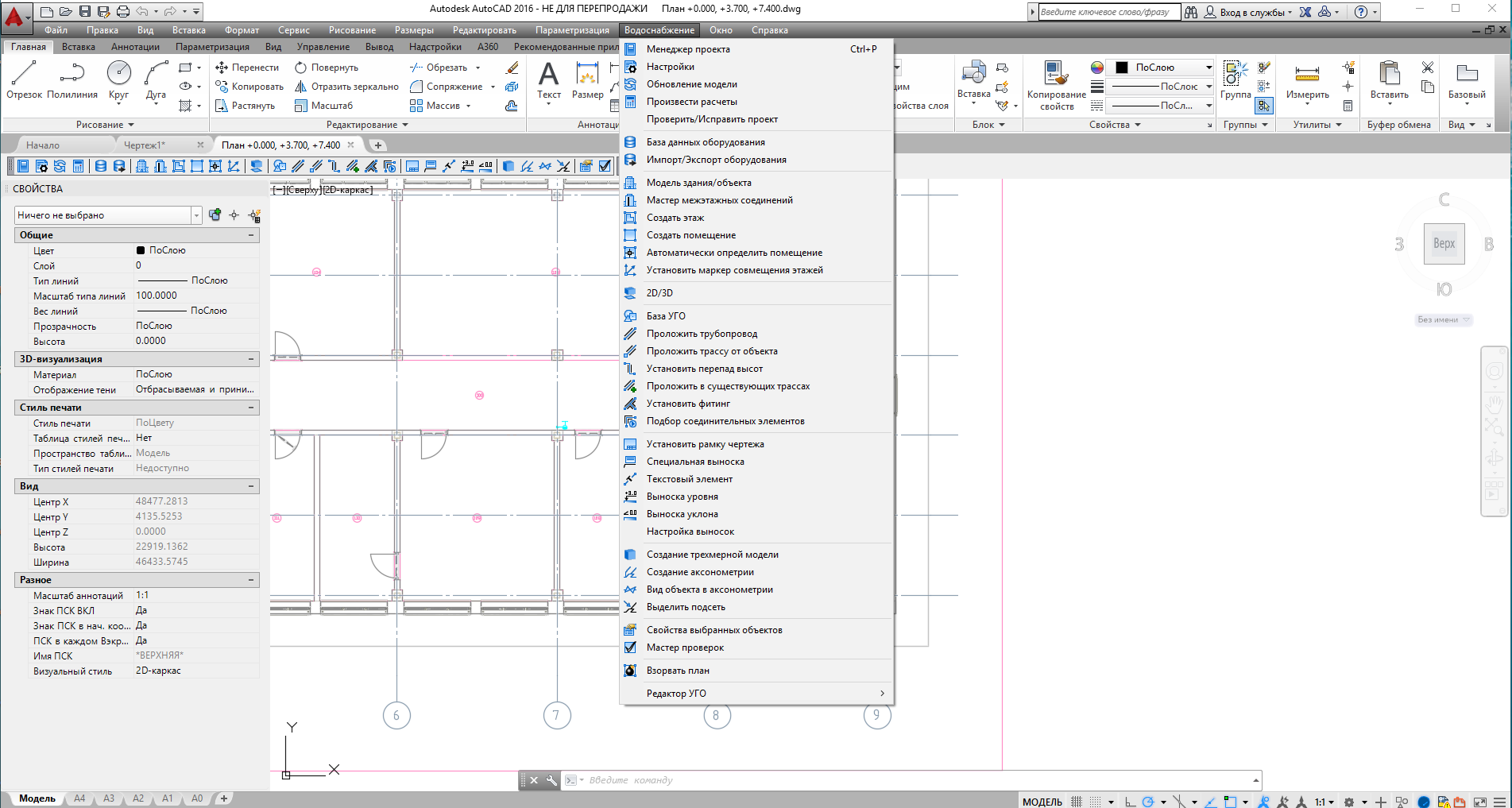

Удобный интерфейс

Программа Project StudioCS Водоснабжение имеет привычный интерфейс, что позволяет свести к минимуму сроки ее внедрения. Пользователь работает со стандартными выпадающими меню, панелями инструментов, командной строкой. Кроме того, в Project StudioCS Водоснабжение реализованы сервисные функции создания моделей систем водоснабжения и канализации, такие как контекстное меню, режимы отслеживания и объектной привязки и т.п.

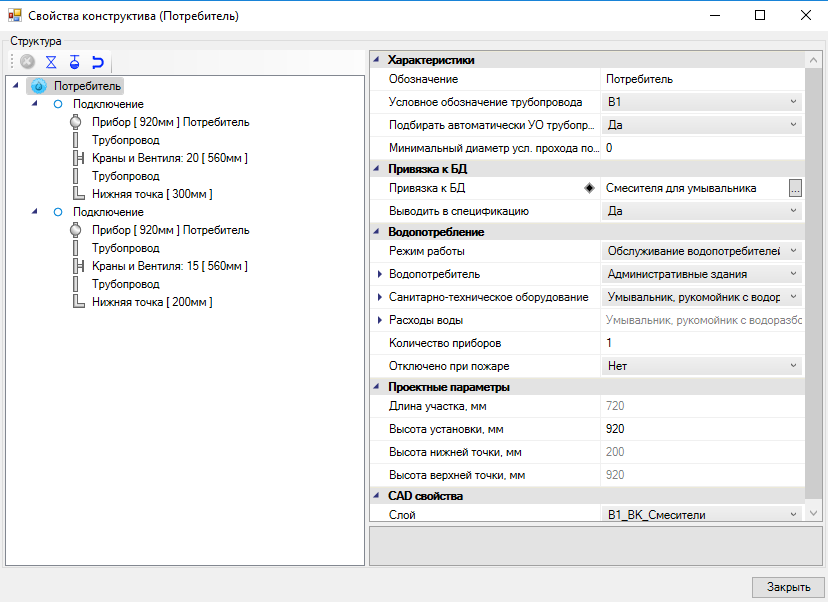

Интеллектуальные объекты Project StudioCS Водоснабжение

Все объекты Project StudioCS Водоснабжение (трубопроводы, санитарные приборы, трубопроводная арматура и т.д.) являются интеллектуальными. Каждый из этих объектов обладает характерными свойствами, которые можно редактировать в процессе проектирования, причем для каждой группы элементов данные свойства имеют определенные характеристики. Для трубопроводов и арматуры можно выбрать сортамент и типоразмер, для санитарных приборов – сортамент.

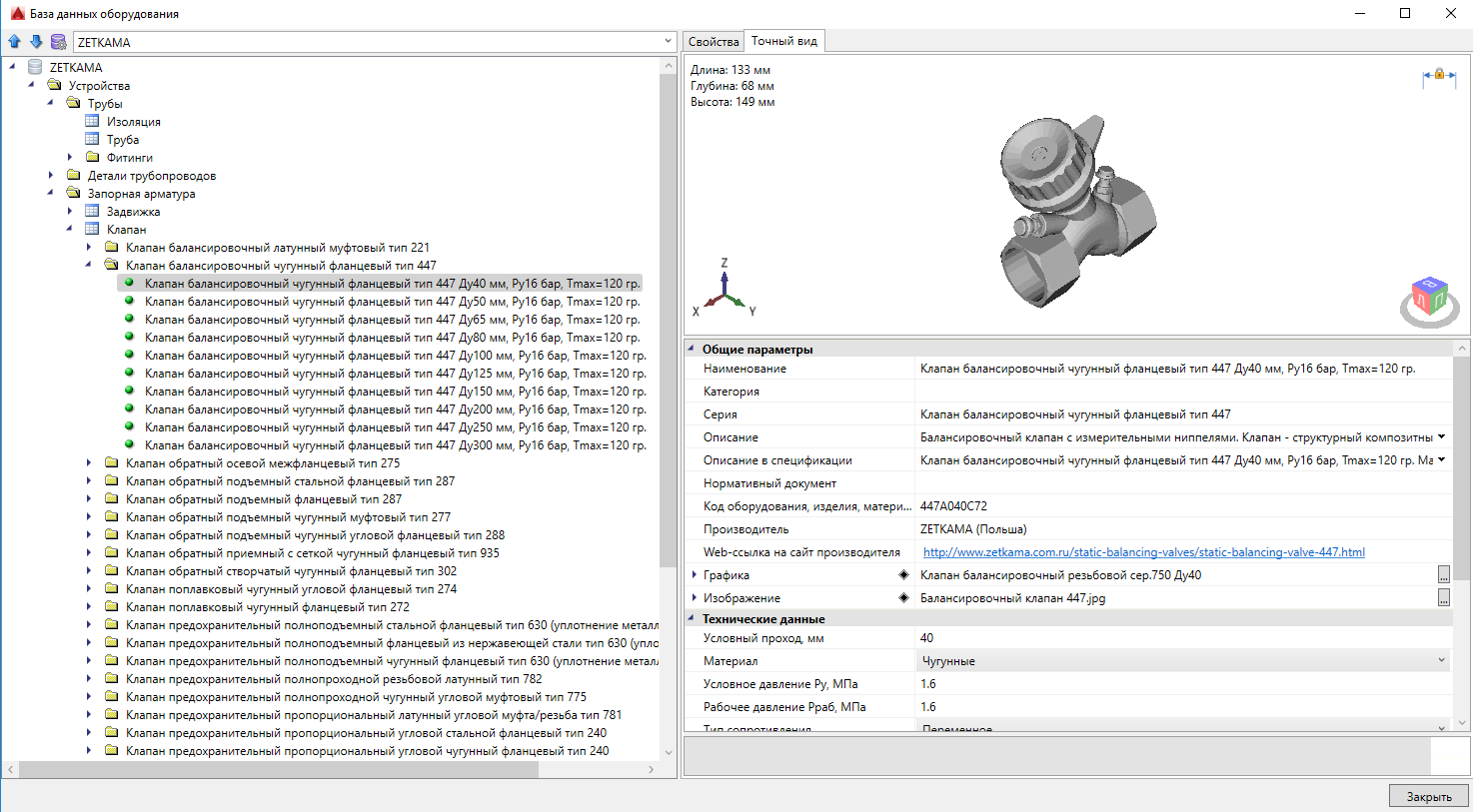

Открытые базы данных

Сегодня в системах водоснабжения и канализации используется весьма разнообразное оборудование, на рынке представлены изделия как отечественных, так и зарубежных производителей. Это делает принципиально важным наполнение баз данных. На сегодняшний день база данных элементов содержит более 7000 различных изделий популярных в России производителей: Zetkama, NANOPLAST, Rehau, Uponor, ООО «БРОЕН-АДЛ» и др.

Все базы данных Project StudioCS Водоснабжение открыты для пополнения пользователем. При этом для создания нового оборудования или редактирования существующего не требуется обладать навыками программирования, достаточно умения работать в простейшем табличном редакторе.

В Project StudioCS Водоснабжение предусмотрена возможность редактирования баз данных гидравлических характеристик водопотребителей и санитарных приборов. Таким образом, если по желанию заказчика параметры водопотребления на объекте должны отличатся от нормативных (например, при частном строительстве), вы всегда сможете добавить необходимые характеристики в базу данных. Кроме того, можно добавлять сантехнические приборы со свойствами, отличными от нормативных характеристик.

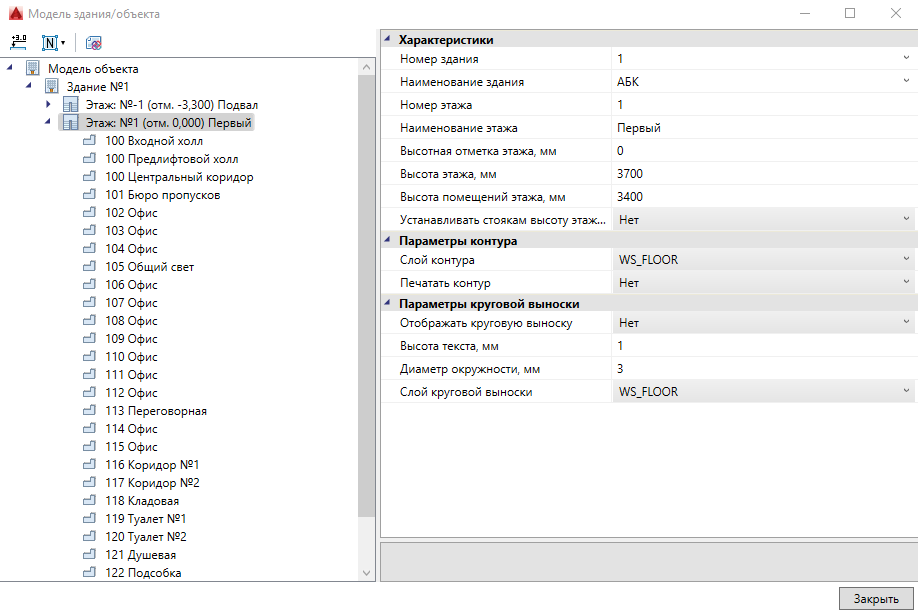

Работа с этажами, помещениями и стояками

Существует возможность загрузить помещения через IFC-формат. Также инженер может самостоятельно определить контуры помещения как в автоматическом, так и в ручном режиме. Можно автоматически пронумеровать помещения, если это не было сделано ранее. А все характеристики и данные по всем этажам и помещениям выводятся в одном диалоговом окне Модель здания/объекта. Здесь же возможно изменить характеристики (свойства) каждого этажа или помещения – теперь для этого нет необходимости отдельно открывать каждый чертеж.

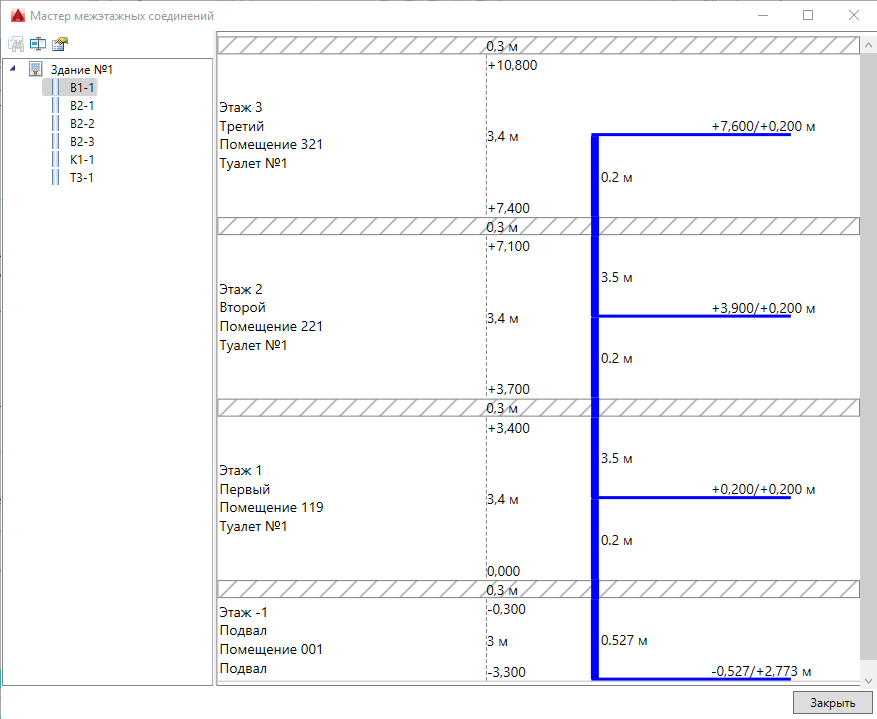

Для просмотра и анализа всех спроектированных стояков в здании и редактирования их свойств предназначен Мастер межэтажных соединений.

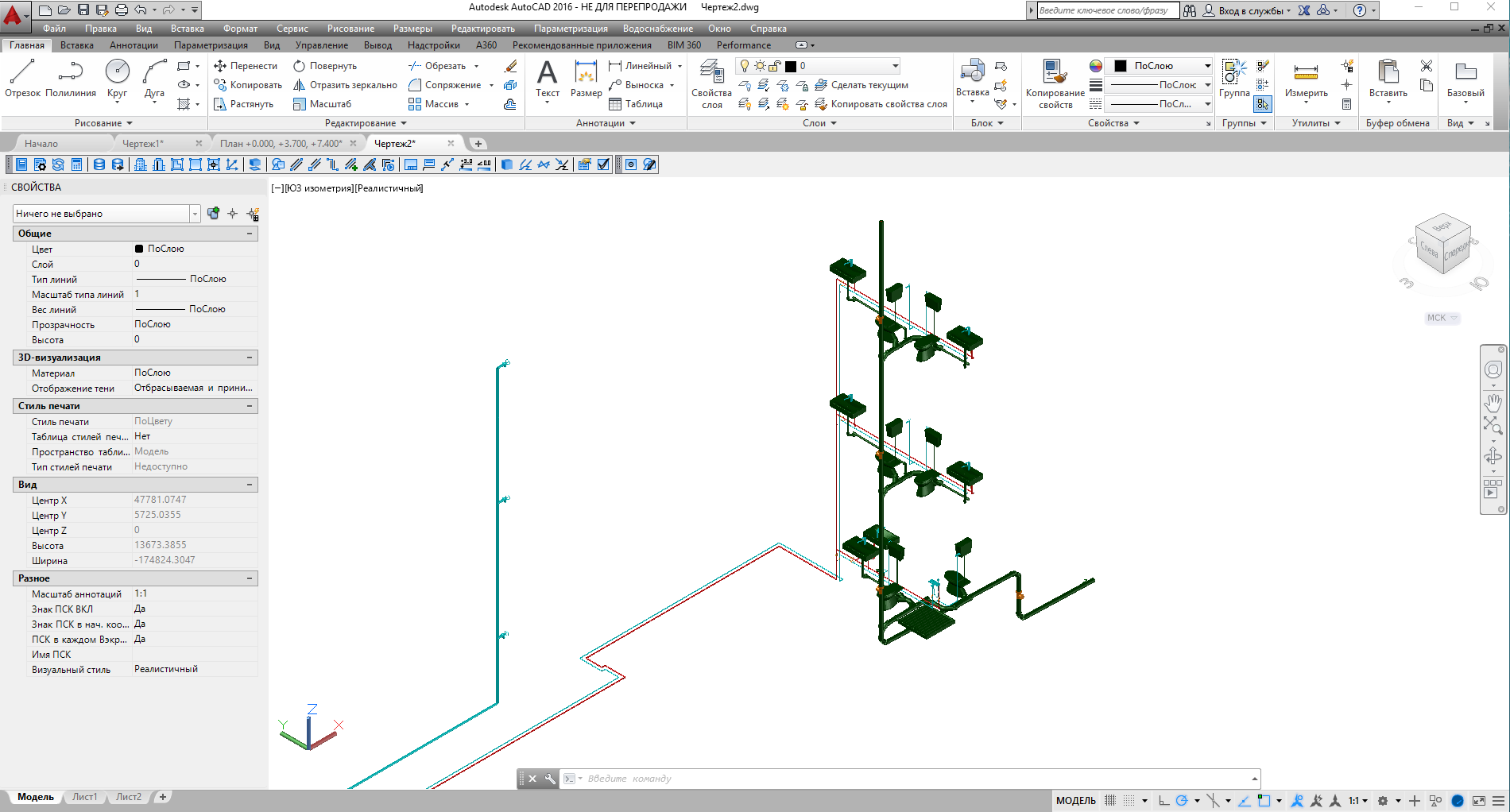

Гидравлический расчет. Формирование трехмерной твердотельной модели систем водоснабжения и канализации

Гидравлические расчеты выполняются в строгом соответствии со СНиП 2.04.01-85*, СП 30.13330.2012 или СП 30.13330.2016. При проведении расчета программа просчитывает трехмерную модель систем, а по результатам этих расчетов осуществляется подбор диаметра труб, арматуры и приборов.

Основа работы программы Project StudioCS Водоснабжение – это 3D-модель систем водоснабжения и канализации. Но проектировщик, как правило, работает не в трехмерной модели, а на отдельных планировках. Как же создать «правильную» модель для корректного расчета и графики?

В Project StudioCS Водоснабжение эта проблема решается следующим образом. Проектировщик действительно работает с отдельными поэтажными планами. На каждом из них создается область этажа и соответствующему этажу присваивается номер. Таким образом, формируется трехмерная модель систем водоснабжения и канализации, а при гидравлическом расчете учитывается высотный перепад.

В программе реализована возможность задавать сдвиг трубы от оси трассы на плане для получения реальной модели системы. При прокладке трубы вдоль стены теперь можно указывать два параметра: отступ от стены для трассы на плане и расстояние трубы до стены в реальном пространстве. Это позволяет отображать трассу трубопровода на плане в ином месте от расположения трубы в реальном пространстве, что обеспечивает возможность получить более точную трехмерную модель системы и, в свою очередь, делает результаты вычислений, спецификации оборудования и аксонометрическую схему более корректными. В итоге инженеру предоставляется документация, соответствующая российским стандартам.

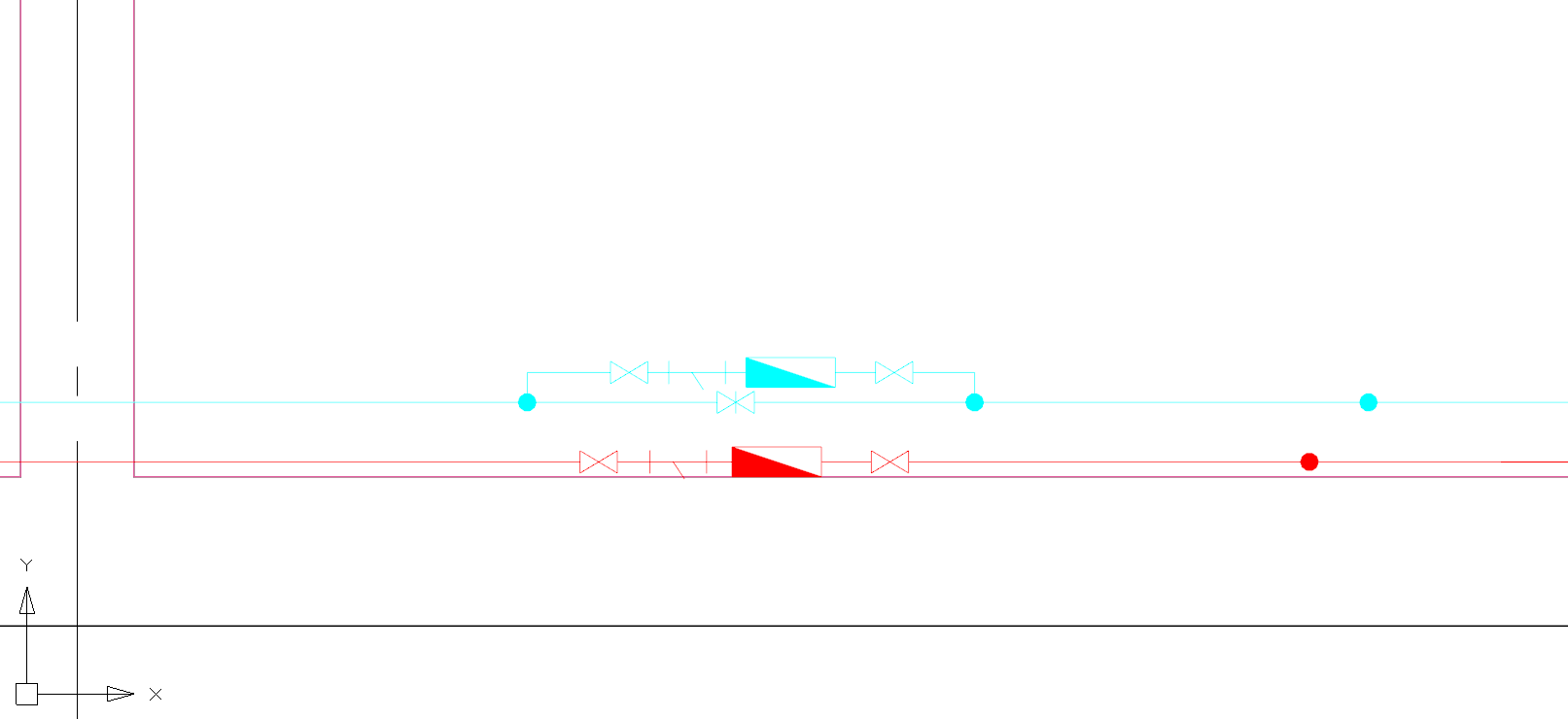

Ниже приведен пример:

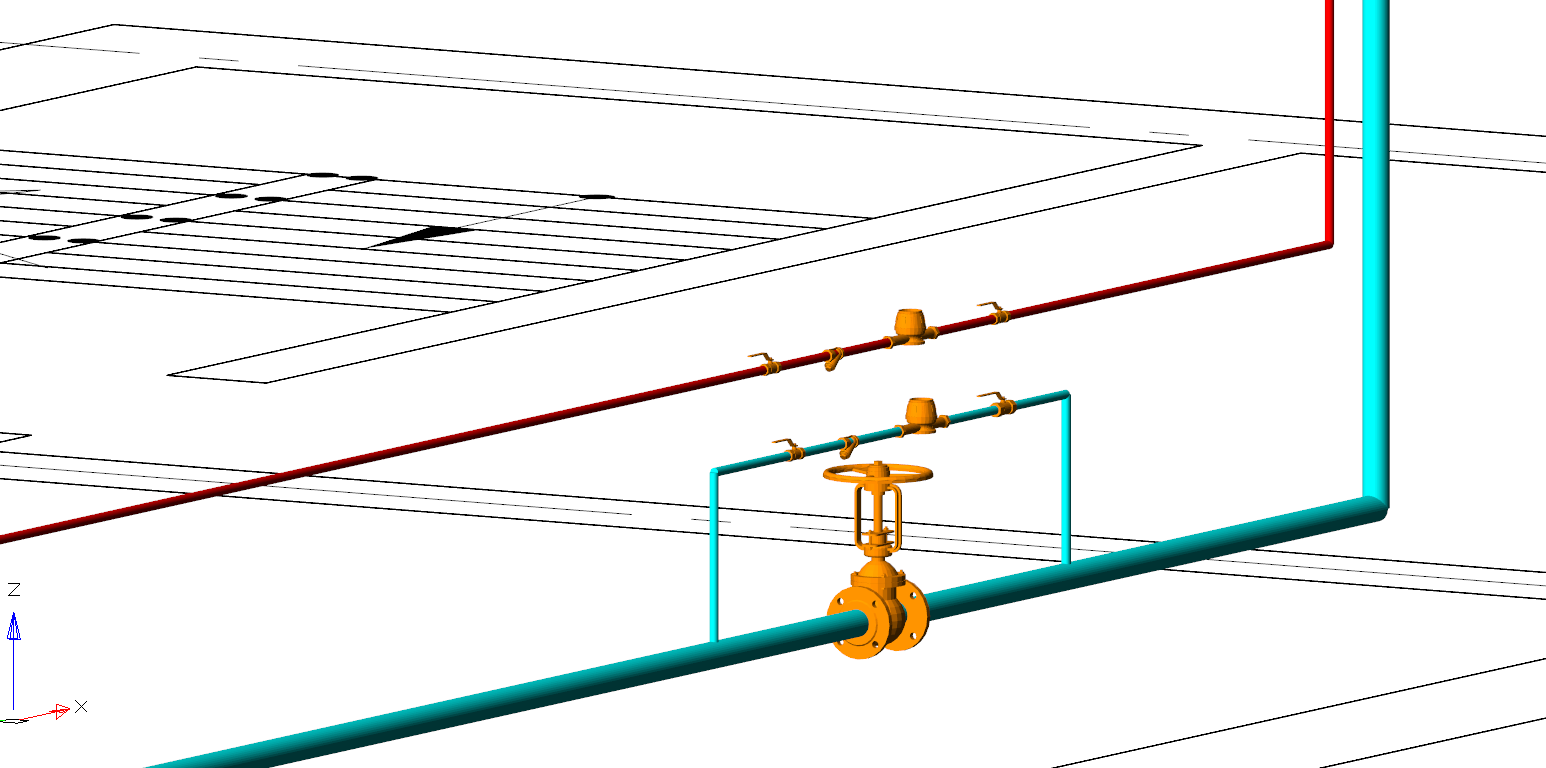

Холодная и горячая трубы отображаются несколькими трассами на плане, которые идут параллельно с некоторым отступом в плоскости XOY друг от друга. В реальном пространстве они располагаются друг над другом.

Оформление

При использовании импортных программных продуктов пользователь нередко сталкивается с проблемой прохождения нормоконтроля, поскольку требования к оформлению рабочей документации в нашей стране и за рубежом различны. Отличаются друг от друга и методики расчета внутренних систем водоснабжения и канализации, поскольку они основаны на эмпирических данных.

Программа Project StudioCS Водоснабжение полностью учитывает требования отечественных нормативных документов. Все табличные формы отвечают ГОСТ 21.601-2011 и ГОСТ 21.110-2013. Размещение на чертеже рамки с основной надписью осуществляется по ГОСТ Р 21.1101-2013. Кроме того, Project StudioCS Водоснабжение генерирует аксонометрическую схему, в то время как подавляющее большинство зарубежных программ создает изометрию, не предусмотренную ГОСТ.

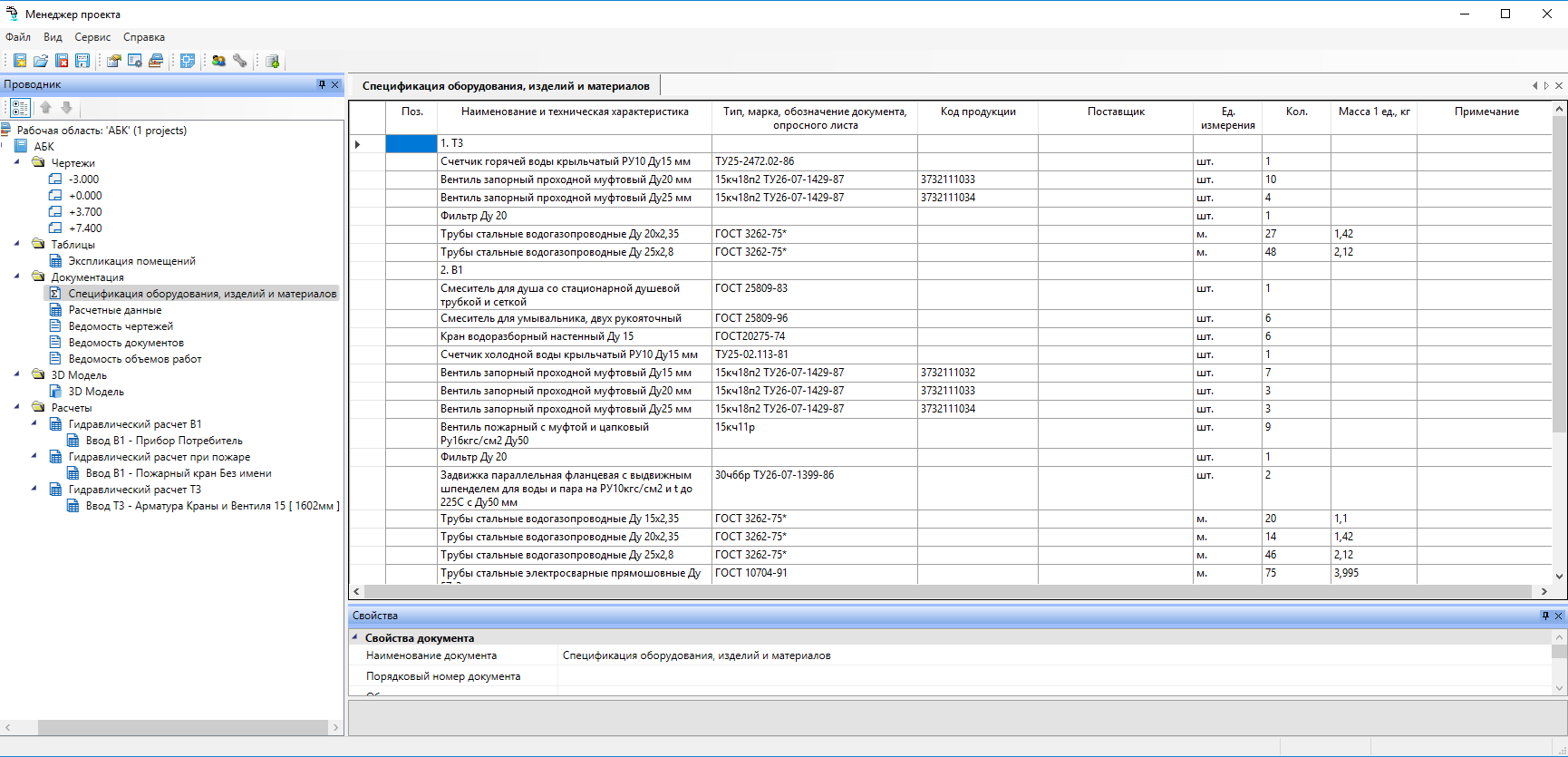

Согласованность данных

Для согласования данных в Project StudioCS Водоснабжение используется специализированный Менеджер проектов. Все чертежи, спецификации и прочие документы проекта гарантированно относятся именно к текущему проекту Project StudioCS Водоснабжение. Это позволяет правильно рассчитывать расходы воды и стоков, получать точные спецификации. Кроме того, спецификация оборудования всегда соответствует текущему состоянию модели систем водоснабжения и канализации.

Теперь можно осуществлять настройку шаблона спецификации, что обеспечивает большое преимущество при получении документации, необходимой пользователю.

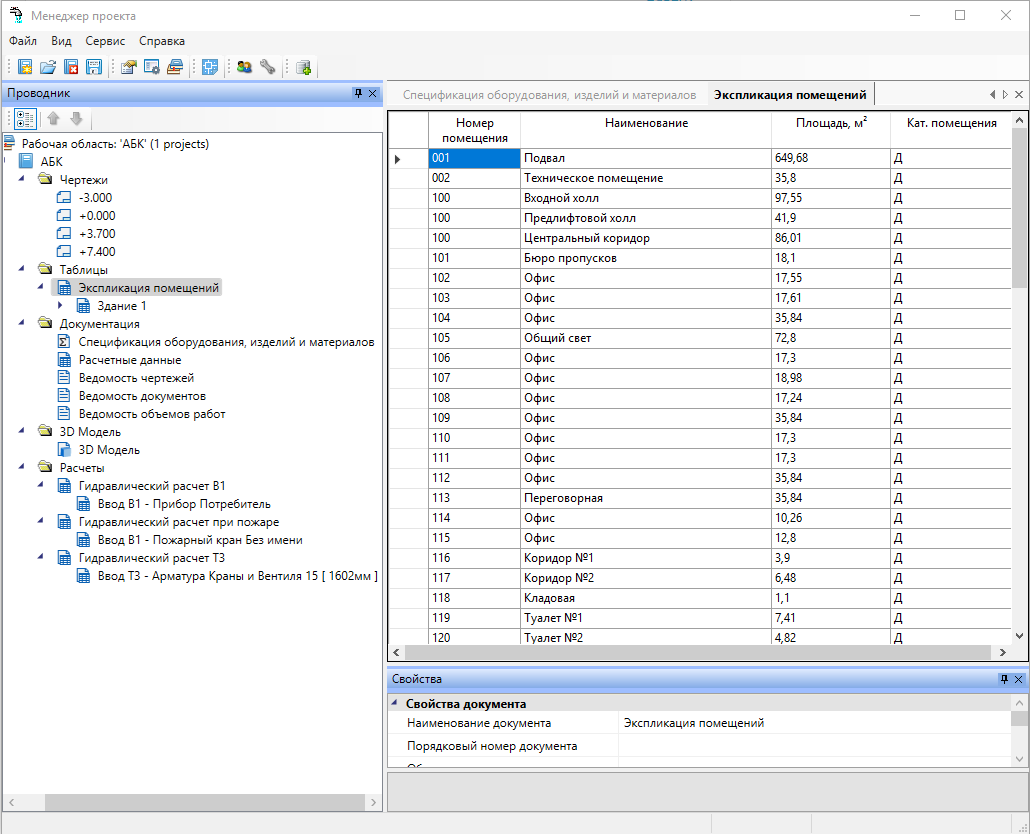

Экспликация помещений

Программа поддерживает возможность получения экспликации помещений и ее вывода в Word, Excel или в AutoCAD.

Баланс водопотребления и водоотведения

На всех современных предприятиях ведется учет ресурсов и их потребления. Не является исключением и водопотребление. Для расчета количества воды, потребляемой предприятием, определения объема сброшенных сточных вод существует балансовая таблица водопотребления и водоотведения. Ее составление необходимо для заключения договора с ГУП «Водоканал». В программе реализована ведомость «Баланс водопотребления и водоотведения», которая формируется в самом начале проекта и не требует построения модели систем. Данные таблицы показывают объективную картину водообращения воды в организации и демонстрируют, какое именно количество воды требуется конкретному предприятию, а также какой объем сточных вод ожидается к сбросу в канализацию в результате жизнедеятельности объекта.

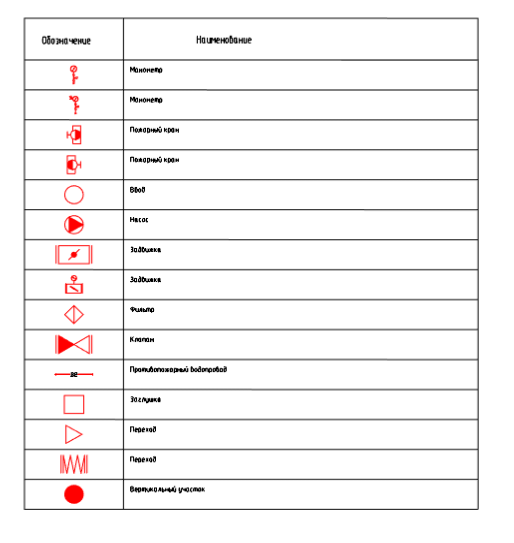

Таблица УГО

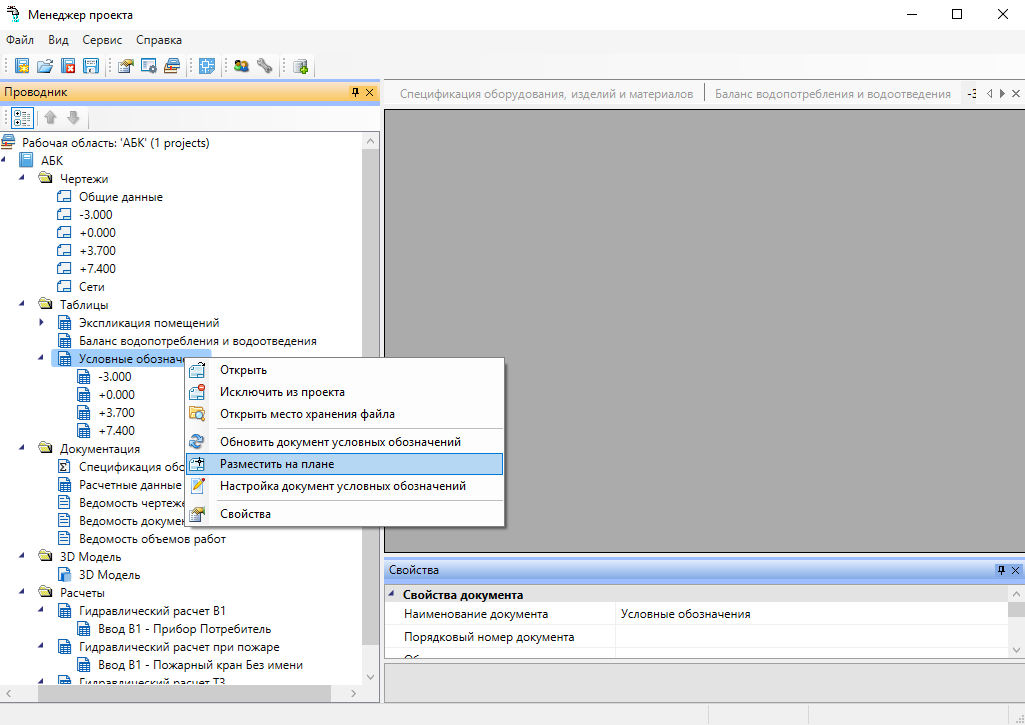

В программе реализовано автоматическое формирование таблицы УГО, используемых в проекте. Таблица формируется как для каждого этажа, так и для всего проекта.

Сформированная таблица устанавливается на активный *.dwg-файл в рабочей области CAD.

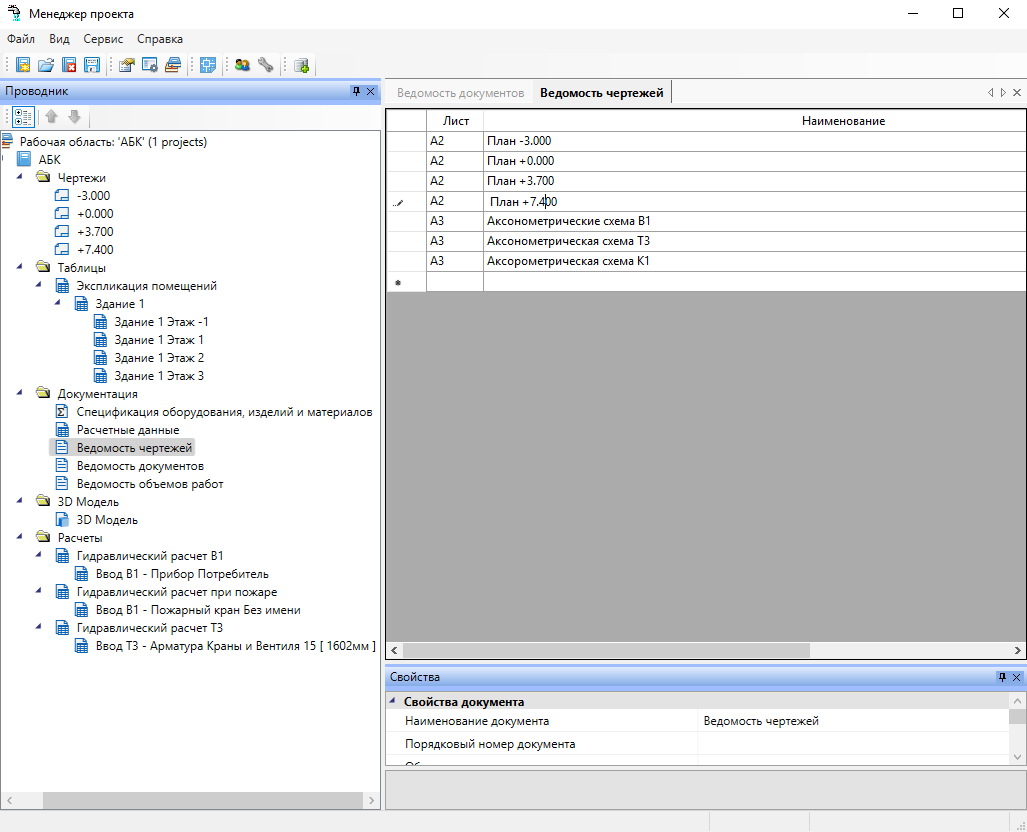

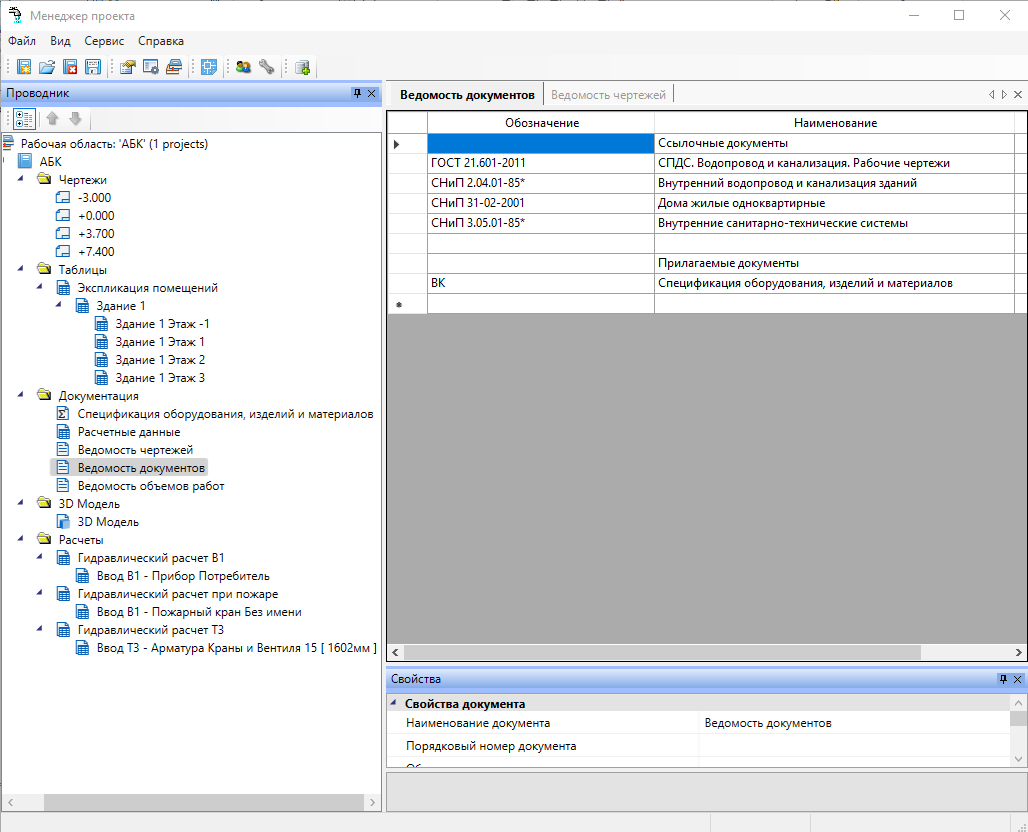

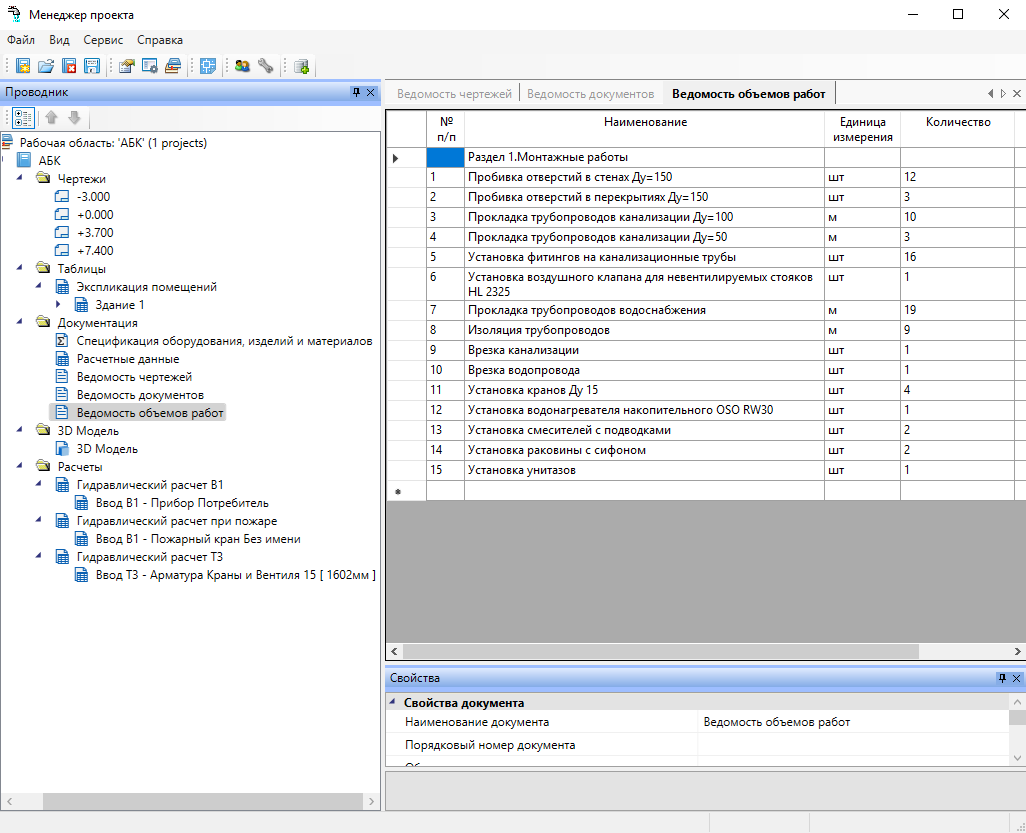

Ведомости чертежей, документов и объемов работ

Реализовано получение в полуавтоматическом режиме ведомости рабочих чертежей основного комплекта по ГОСТ 21.101-97, ведомости ссылочных и прилагаемых документов по ГОСТ 21.101-97 и ведомости объемов строительных и монтажных работ по ГОСТ 21.111-84. Эти ведомости можно вывести в Word, Excel или в AutoCAD.

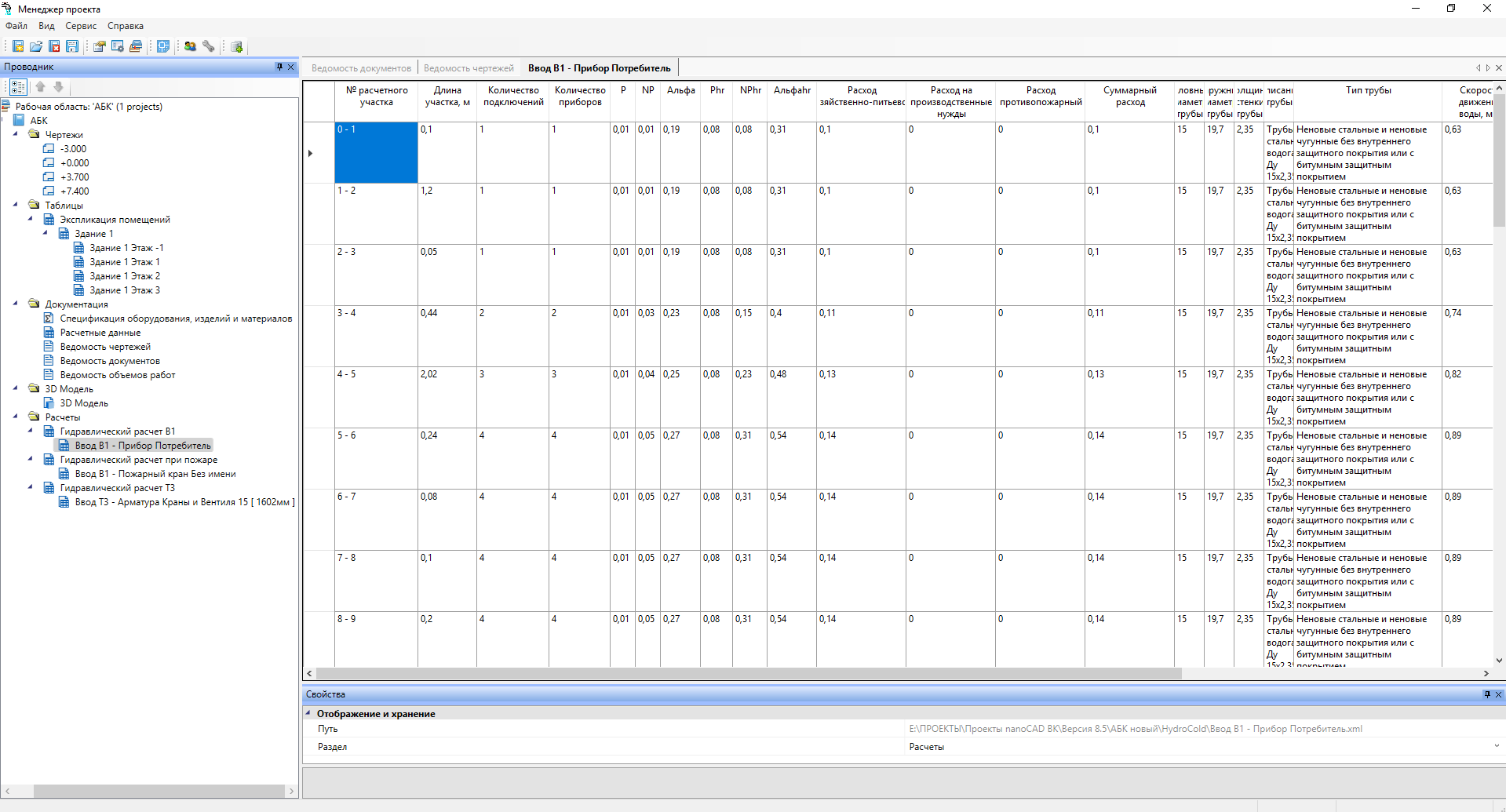

Гидравлический отчет

После проведения расчета программа автоматически создает отчеты по водопроводным системам. Эти отчеты можно выгрузить в Excel.

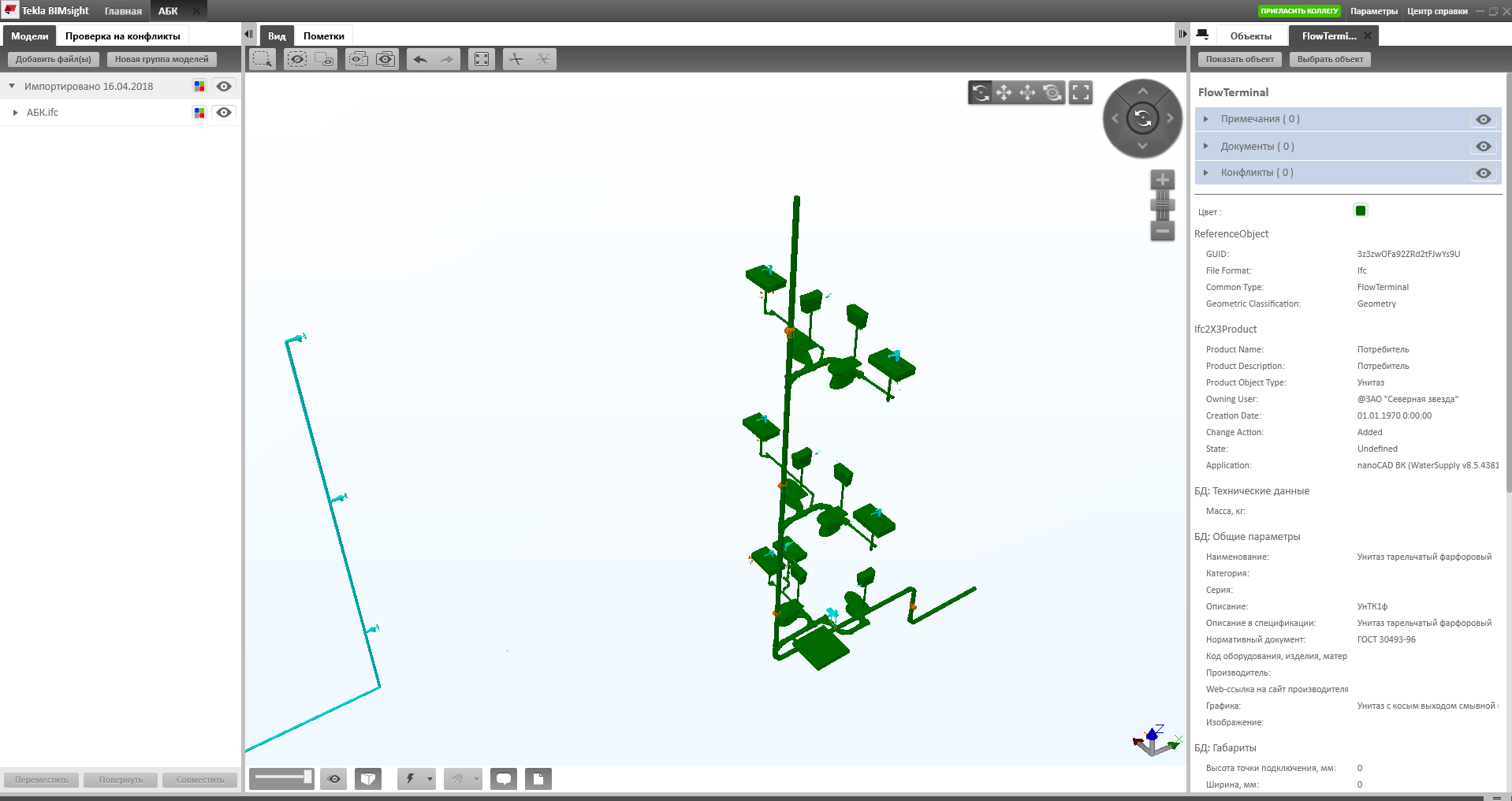

Передача данных через IFC

Благодаря реализации экспорта в обменные файлы стандарта IFC информационные модели инженерных систем, выполненные в Project StudioCS Водоснабжение, без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую на любой BIM-платформе, будь то ARCHICAD, Revit, Allplan или какая-либо другая.

Технические требования

Операционная система

• Microsoft® Windows® 10 (32- или 64-бит), в том числе Home, Pro и Enterprise.
• Microsoft Windows 8 (32- или 64-бит).
• Microsoft Windows 7 (32- или 64-бит), в том числе Enterprise, Ultimate, Professional или Home Premium.

Для инсталляции программ требуется статус администратора.

Для 32-битных версий операционной системы рекомендуется включать расширение доступной памяти на процесс в операционной системе до 3 Гб.

Графическая среда

Autodesk AutoCAD 2015 (32b+64b)/2016 (32b+64b)/2017 (32b+64b)/2018 (32b+64b)/2019 (32b+64b)/2020 (64b)/2021 (64b).

Минимальные системные требования

• Процессор Intel Pentium 4 или аналогичный AMD Athlon или выше.
• Оперативная память – 2 Гб.
• Свободное дисковое пространство – 10 Гб.
• Монитор – 1024x768 или выше.
• Дискретная видеокарта с поддержкой OpenGL/DirectX-совместимой аппаратной 3D-акселерации.
• DVD-ROM либо USB-порт (при установке программы с соответствующего носителя).
• Мышь или другие устройства указания.

Рекомендуемые системные требования

• 64-битный процессор Intel с четырьмя ядрами и более.
• Оперативная память – 4 Гб или более.
• Свободное дисковое пространство – 150 Гб или более.
• Монитор – 1920x1080.
• Дискретная видеокарта с поддержкой OpenGL/DirectX-совместимой аппаратной 3D-акселерации.
• DVD-ROM либо USB-порт (при установке программы с соответствующего носителя).
• Мышь или другие устройства указания.

Дополнительное программное обеспечение

• Microsoft® Office 2003, 2007, 2010.
• OpenOffice.org 4.0.1.
• Обозреватель Интернет.

Изменения в Project StudioCS Водоснабжение 2019

1. Добавлена поддержка Autodesk AutoCAD 2019.
2. Реализован ленточный интерфейс.
3. В программе теперь учитывается напор, создаваемый насосом или группой насосов.
4. На всех современных предприятиях ведется учет ресурсов и их потребления. Не является исключением и водопотребление. Для расчета количества воды, потребляемой предприятием, определения объема сброшенных сточных вод существует балансовая таблица водопотребления и водоотведения. Ее составление необходимо для заключения договора с ГУП «Водоканал». В программе реализована ведомость «Баланс водопотребления и водоотведения», которая формируется в самом начале проекта и не требует построения модели систем.
5. В программе реализовано автоматическое формирование таблицы УГО, используемых в проекте. Таблица формируется как для каждого этажа, так и для всего проекта.
6. Реализована возможность установки на активный *.dwg-файл ведомости рабочих чертежей, ведомости ссылочных и прилагаемых элементов, ведомости объемов работ, а также расчетных данных.
7. При прокладке трубопроводов оптимизирован выбор систем в окне Настройки трубопровода. Теперь системы, которые не настроены или не используются в проекте, располагаются снизу.
8. Создан новый элемент «Спецоборудование».

Изменения в Project StudioCS Водоснабжение 2021

1. Добавлена поддержка Autodesk AutoCAD 2021.
2. Plug-in Engineering BIM Exchanger поддерживает Revit® вплоть до версии 2021.
3. Включена поддержка актуальной версии CADLib Модель и Архив.
4. В новой версии профиль экспорта в IFC настроен в соответствии с требованиями Московской государственной экспертизы.
5. Учтены изменения, внесенные 25.07.2019 г. в расчет по СП 30.13330.2016. На данный момент Project StudioCS Водоснабжение 2021 – единственная расчетная программа, которая соответствует всем требованиям и стандартам, действующим на территории Российской Федерации.
6. Создан новый элемент «Стиральная машина».
7. Создан новый элемент «Посудомоечная машина».
8. При работе в чертеже с несколькими корпусами, которые располагаются на разных высотах, для каждого корпуса теперь можно задать свой маркер совмещения. В свойствах маркера совмещения необходимо выбрать, основной это маркер или второстепенный. Построение 3D-модели будет осуществляться от основного маркера.
9. Реализована возможность подключения спецоборудования к трубопроводам. Данная функция позволяет спроектировать различные системы с любым оборудованием, но без расчета системы.
10. В новой версии высота всех строк многострочной выноски стала одинаковой.
11. Исправлен ряд неточностей, собранных online-системой регистрации ошибок.
