Портальное решение CADLib Web предназначено для удаленного доступа к BIM-моделям с целью получения и проверки информации из базы данных проекта, анализа инженерных данных и проведения экспертизы. CADLib Web не требует установки или лицензии и работает через веб-браузеры на любых устройствах. Для подключения к базе данных проекта необходимы логин и пароль.

CADLib Web предоставляет каждому пользователю следующие возможности:

• просмотр 3D-объектов проекта с использованием иерархии зданий, разделов;
• просмотр атрибутивной информации объектов базы данных;
• просмотр 2D-документации, привязанной к объектам базы данных;
• анализ обнаруженных коллизий;
• выполнение измерений;
• выполнение сечений 3D-модели по осям X, Y, Z;
• добавление замечаний и информации от проверяющего.

Единое хранилище и универсальный доступ

При использовании решения CADLib Web на сервере организации создается база данных проекта. Для работы с BIM-моделью пользователи (администраторы базы данных, проектировщики, руководители) подключаются к этой базе со своих рабочих мест с помощью Model Studio CS или CADLib Модель и Архив.

Технология Model Studio CS объединяет данные различных инженерных специальностей в общую информационную модель объекта строительства или промышленного предприятия.

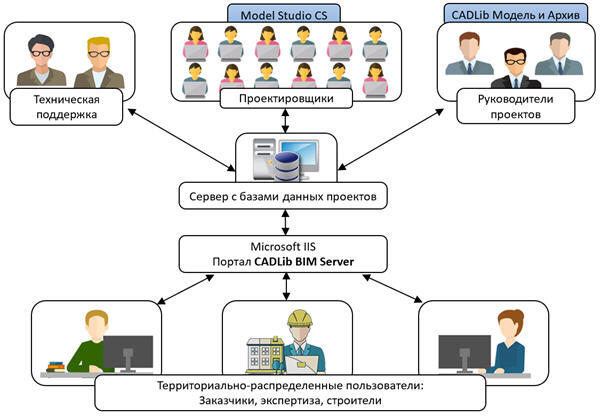

Архитектура решения

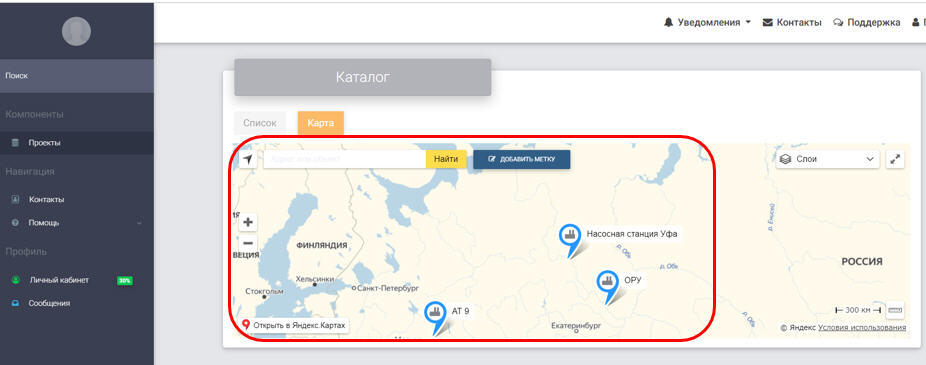

CADLib Web: список BIM-проектов с привязкой к ГИС

Визуализация модели и структуры проекта

CADLib Web включает все необходимое для удобной навигации по модели: реализованы режимы обзора окружающего виртуального мира, полета в виртуальном пространстве, осмотра выбранного объекта, а также удобные функции ограничения просматриваемых частей модели.

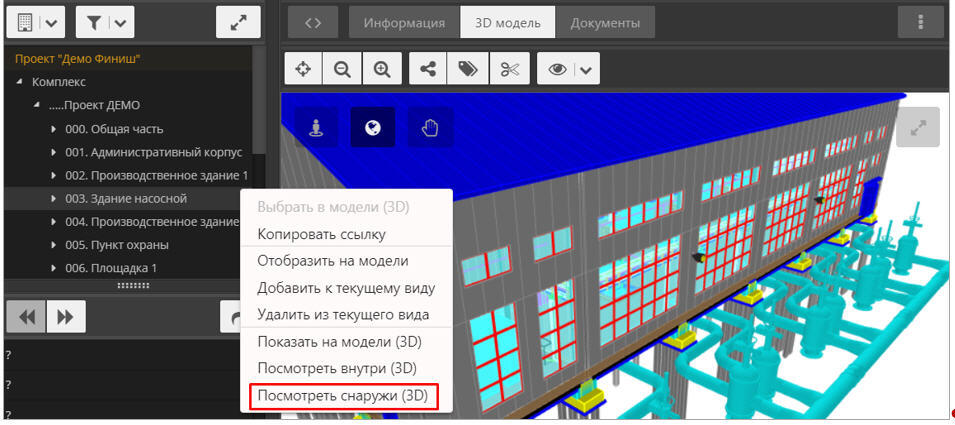

CADLib Web: возможности просмотра модели

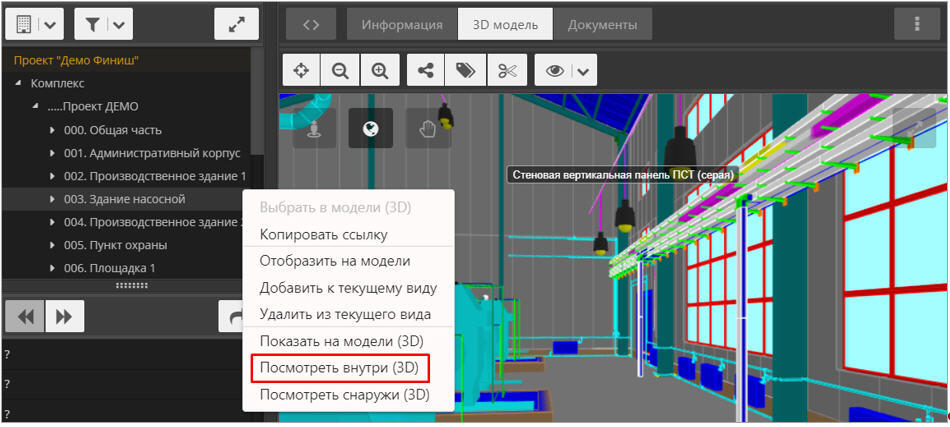

CADLib Web: возможности просмотра модели

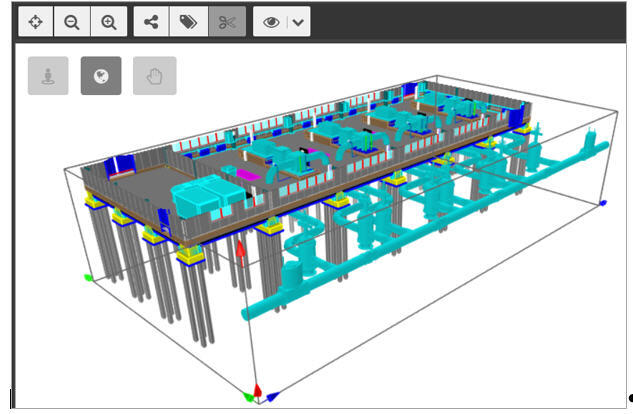

Возможности просмотра модели: режим обрезки

Работа с любыми инженерными данными

Хранение модели в базе данных осуществляется пообъектно. Пообъектный доступ к информации позволяет путем простого выбора получить все сведения об объекте (наименование, марка, производитель, материал, вес и т.д.). Для получения информации достаточно щелкнуть на объекте модели и просмотреть свойства.

Для просмотра файлов поддерживаемых браузером форматов (например, PDF) щелкните по имени файла. После этого активируется раздел Документы, и в нем откроется выбранный файл.

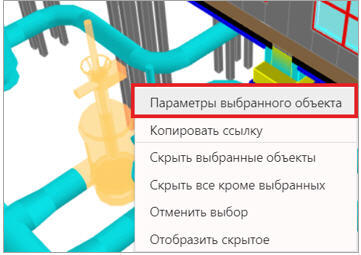

CADLib Web: выбор объектов

Пользователю, работающему с виртуальной моделью CADLib Модель и Архив, доступны не только данные о модели, но и связанные документы. Чтобы получить информацию обо всех документах, связанных с объектом, требуется лишь выбрать объект модели и просмотреть его свойства. Таким образом, по документу можно найти связанную модель, а по модели - связанные документы.

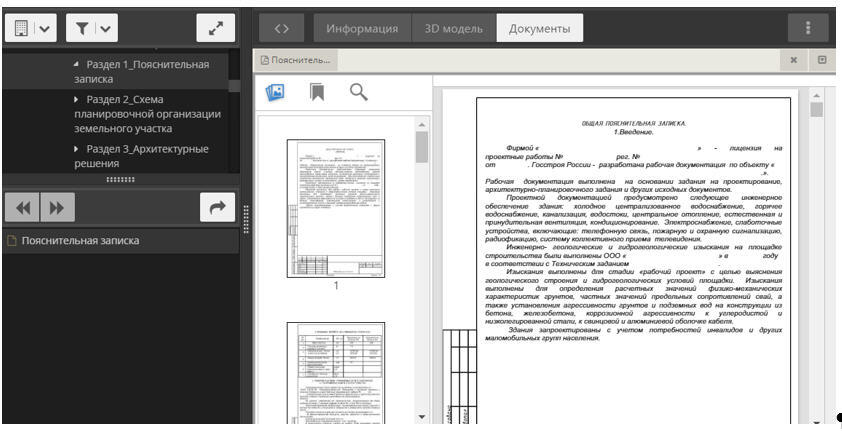

CADLib Web: встроенный просмотр документов

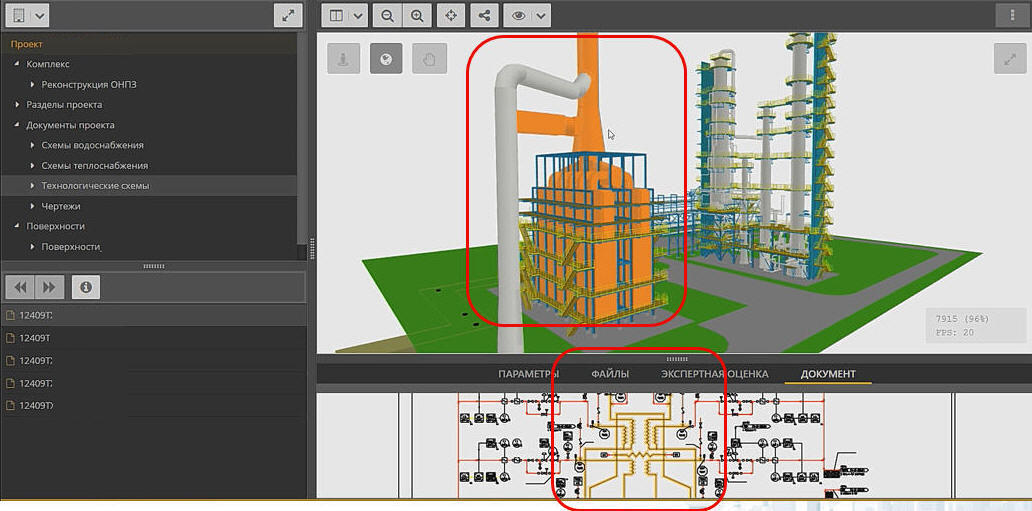

Интерактивная связь «технологическая схема — 3D-модель»

Экспертиза, авторский и технический надзор

CADLib Web располагает инструментами, фиксирующими замечания и ответ на модели и в документах, предназначенных для проведения экспертизы, авторского и технического надзора.

Раздел «Экспертная оценка» включает в себя предназначенные для эксперта или заказчика функции написания замечаний, а также инструменты исполнителя, позволяющие вносить комментарии к замечаниям. К инструментам экспертной оценки относятся:

• замечания от проверяющего;
• комментарии (обсуждение замечаний);
• загрузка файлов, изображений и ссылок к замечаниям;
• статус исполнения замечания;
• срок исполнения замечания.

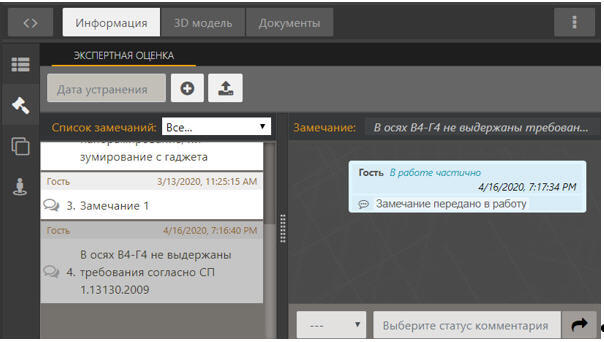

CADLib Web: инструменты экспертной оценки

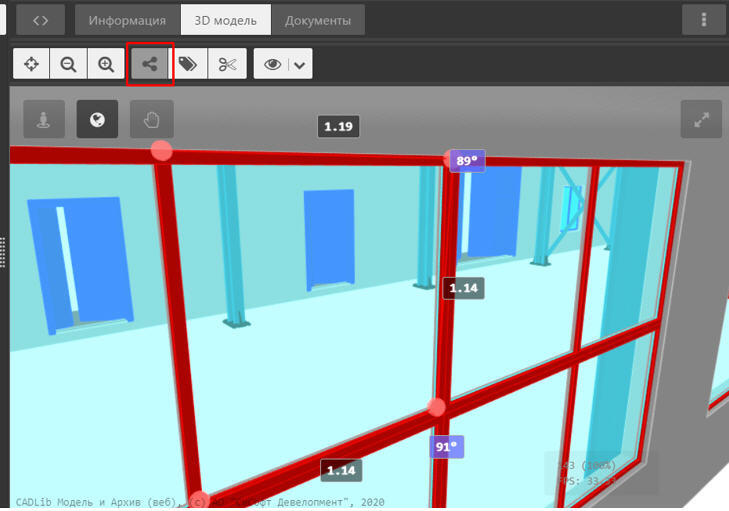

Средства CADLib Web позволяют производить измерения на модели

Технические требования для CADLib Web

Аппаратное обеспечение

• Процессор серверный, 4 ядра (минимум).
• Оперативная память: 8 Гб (минимум).
• Монитор 1024x768 True Color или удалённый рабочий стол.
• Видеокарта, поддерживающая стандарты Windows.
• Мышь или другие устройства указания, поддерживаемые операционной системой.

Программное обеспечение

• Microsoft Windows Server 2012 и выше.
• Microsoft SQL Server 2008 и выше.
• Microsoft IIS 8.5 и выше.

Технические требования к рабочему месту для просмотра моделей

Аппаратное обеспечение

• Процессор Intel Core i5 (минимум).
• Монитор 1024x768 TrueColor (минимум).
• Видеокарта, поддерживающая стандарты Windows.
• Оперативная память: 4 Гб (минимум).
• Мышь или другие устройства указания, поддерживаемые операционной системой.

Программное обеспечение

• Операционная система Windows 7 64-bit, Windows 8 64-bit, Windows 10 64-bit.
• Браузер Firefox 51 или выше, Google Chrome 56 или выше, Opera 68 или выше, Microsoft Edge 83 и Yandex 20.4 - браузеры основанные на Chromium.
