Robur - Искусственные сооружения

Программный продукт предназначен для автоматизированного проектирования малых искусственных сооружений в соответствии со СНиП «МОСТЫ И ТРУБЫ» и типовыми альбомами:

• 3.501.1-144 - Круглые бетонные трубы бесфундаментные для автомобильных дорог;
• 3.501.1-144 - Круглые бетонные трубы с плоским опиранием для автомобильных и железных дорог;
• 3.501.1-177.93 - Прямоугольные бетонные трубы для автомобильных дорог;
• 3.501.1-179.94 - Прямоугольные бетонные трубы для автомобильных и железных дорог;
• 503-7-015.90 - Круглые бетонные трубы с длинномерными звеньями для автомобильных дорог;
• 3.501.3-183.01 - Круглые трубы из гофрированного метала для автомобильных и железных дорог.

Предусмотрено проектирование более 250-ти видов искусственных сооружений с привязкой к типовым конструкциям, применяемых для водоотвода, с различными типами фундаментов, оголовков, расходов и укреплений русел и откосов насыпи для всех видов грунтов основания и различных высот насыпи над проектируемым сооружением.

Может использоваться как автономная программа, так и в составе программного комплекса Топоматик Robur. При использовании в составе Топоматик Robur возможна автоматизированная укладка трубы по цифровой модели рельефа и проектной поверхности проектируемой дороги.

Скачать пробную версию!

Функциональные возможности

• Автоматизированное проектирование труб и малых мостов на линейных трассах и в генеральных планах площадок.
• Автоматизированная посадка трубы на рельеф с использованием цифровой модели рельефа.
• Минимизирование объемов основных работ и используемых материалов (сборного железобетона, арматуры, гидроизоляции).
• Рациональная раскладка звеньев труб с привязкой к профилю земляного полотна.
• Возможность производить укладку трубы в плане и профиле по различным критериям.
• Возможность производить подсчет реальных объемов земли.
• Диагностика ошибочных проектных решений в соответствии с действующими дорожными нормами проектирования.
• Выполнение подсчетов всех необходимых координат и отметок.

Выходные документы:

• чертеж профиля трубы;
• чертеж плана трубы;
• чертеж фасада конструкции в плане и в профиле;
• чертеж разреза средней части конструкции;
• таблицы объемов работ;
• таблицы основных показателей (отметки и длины, данные гидравлического расчета);
• таблицы спецификации блоков;
• таблицы площадей и объемов укрепительных работ.

Новые возможности Топоматик Robur-Искусственные сооружения

Версия 1.5 (апрель 2014)

• Добавлен типовой альбом 1484 выпуск 0-2.
• Дополнен типовой альбом 3.501.1-179.94 выпуск 0-1.
• Доработан типовой альбом 3.501.3.183.2001 г. Реализован учет дополнительных поправок при проектировании труб в северных условиях, согласно ОДМ 218.2.001-2009 Металлические гофрированные трубы. Реализован автоматический выбор глубины заложения гравийно-песчаной подушки под средней частью трубы, с расчетом объема замены грунта.

Версия 1.4 (май 2013)

Добавлены типовые альбомы:

• 3.501.3-187.10 - Трубы водопропускные круглые спиральновитые из гофрированного метала для автомобильных и железных дорог;
• ТП 501-96 - Унифицированные  круглые косогорные трубы для автомобильных  дорог.

Версия 1.3 (март 2011)

Добавлены типовые альбомы:

• 3.501.1-179.94. Трубы водопропускные прямоугольные бетонные для железных и автомобильных дорог;
• 3.501.3-183.01 Трубы водопропускные круглые из гофрированного металла для железных дорог.

Версия 1.2

Добавлен типовой альбом 3.501.3-183.01. Трубы водопропускные круглые из гофрированного металла.

Новые модули:

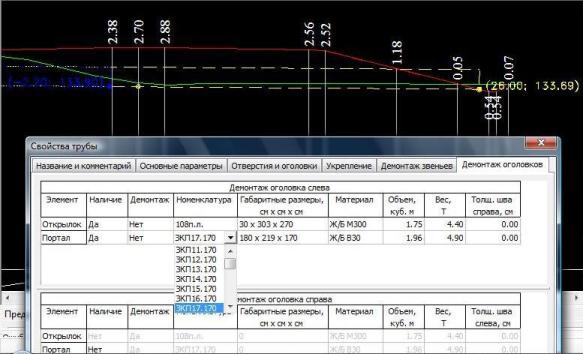

Реконструкция существующих труб

Добавлен новый блок функций позволяющий проектировать удлинения существующих искусственных сооружений. Наращиваемая часть может рассчитываться с учетом частичной разборки старых звеньев и оголовков.

На выходных чертежах отображается информация о расположении имеющихся и достраиваемых конструктивных элементов с подсчетом основных объемов работ и формированием таблиц спецификаций.

Дополнения и изменения:

1. Тип укрепления и укрепляемый объект можно назначать выборочно: например, укрепление только русла, или все без укреплений (диалоговое окно Свойства трубы, вкладка Укрепление);
2. Если верх укрепления выше бровки или точки перелома откоса, то программа выдает предупреждение, при этом имеется возможность произвести расчет и получить соответствующие чертежи и отчеты;
3. Если высота насыпи над трубой больше допустимой, программа выдает предупреждение, но также предоставляется возможность произвести расчет и получить выходную документацию;
4. Расчет высоты досыпаемой части насыпи производится с учетом суммарной толщины монолитных слоев (диалоговое окно Свойства объекта, вкладка Поперечник);
5. Возможность копирования текущего объекта или варианта трубы (меню: Труба- Клонировать объект, Труба – Клонировать конструкцию трубы);
6. Проверен расчет объемов работ и гидравлические расчеты для круглых труб;
7. В трубах типового альбома 3.501.1-144 заменены оголовки повышенной несущей способности на обычные, что соответствует номеру выпуска 0-2;
8. Формирование ведомости по гидравлическим расчетам (Сервис - вывести гидравлические параметры);

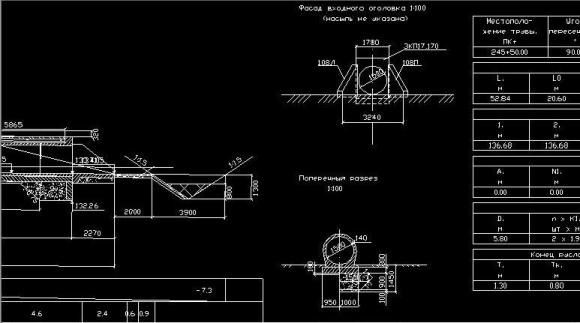

9. Сделаны дополнения в чертежах: добавлена толщина стенки на поперечном разрезе трубы, отрисовываются размеры фундамента, портальных стенок, на плане трубы схематично показываются откосы и ось дороги, продольный разрез совмещен с планом по горизонтали
