T-FLEX VR - 3D проектирование в виртуальной реальности

T-FLEX VR – это приложение для T-FLEX CAD, которое позволяет работать с 3D-моделью в виртуальном пространстве.

Приложение предназначено для решения широкого спектра задач в различных отраслях промышленности.

T-FLEX VR позволяет:

• Проводить визуальный анализ конструкции изделия;
• Проводить анализ движения сопряжённых частей динамических конструкций;
• Проводить измерения и анализ эргономики изделия;
• Оценивать дизайн изделия;
• Редактировать параметры деталей или сборок путём изменения значения переменных через 3D-манипуляторы.

Приложение T-FLEX VR напрямую интегрировано в T-FLEX CAD. Именно поэтому пользователи T-FLEX VR могут использовать команды принципиально недоступные в обычных «просмотрщиках»: работа с сопряжениями, анализ результатов инженерных расчётов, изменение геометрии деталей и сборок и др.

Чтобы отобразить 3D-модель в VR, достаточно нажать одну кнопку на панели инструментов. Не важно, создана 3D-модель в T-FLEX CAD или другой САПР: Siemens NX, CATIA, Creo, Pro/ENGINEER, Solid Edge, SolidWorks, Autodesk Inventor или AutoCAD.

T-FLEX VR изначально разрабатывался максимально гибким в использовании. Благодаря широкому набору дополнительных функций пользователь может настроить T-FLEX VR так, чтобы решать свои задачи максимально эффективно и комфортно.

Графическая подсистема T-FLEX CAD оптимизирована для работы c VR. Модели практически любой сложности отображаются в VR со скоростью не менее 90 кадров в секунду даже при использовании непрофессиональных «игровых» видеокарт. Это гарантирует комфортную работу пользователей и отсутствие эффекта укачивания (motion sickness).

T-FLEX VR может работать совместно с технологией стерео-3D. Например, при использовании проектора с поддержкой вывода изображения в формате стерео-3D несколько пользователей могут одновременно видеть на большом экране то же изображение, которое видит пользователь T-FLEX VR.

Достоинства T-FLEX VR:

• Полная интеграция с T-FLEX CAD;
• Моментальное переключение в режим VR;
• Высокая производительность и комфортная работа;
• Совместная работа с устройствами, поддерживающими вывод изображения в формате стерео-3D;
• Возможность использования для разных типов проектов – систему можно настроить для удобной работы как с архитектурными, промышленными, так и с машиностроительными объектами;
• Поддержка широкого спектра VR-оборудования.

Практическое применение T-FLEX VR

По сравнению с традиционными средствами вывода графической информации, виртуальная реальность (далее ВР) предлагает пользователю качественно новый уровень восприятия цифровых моделей. Никогда ранее человек не мог настолько полно воспринять то, что еще не воплощено в реальности, но существует только «внутри» компьютера.

Для увеличения нажмите на картинку

Применение T-FLEX VR увеличивает эффективность разработки изделия на этапах:

• Планирования и Проектирования;
• Разработки промышленного дизайна;
• Презентаций и продаж;
• Обучения и послепродажного обслуживания.

Планирование и проектирование

Проектировщику и инженеру критически важно иметь как можно более ясное представление об изделии. И чем сложнее изделие, чем дороже стоят допущенные при проектировании изделия ошибки - тем более важно для проектировщиков и конструкторов как можно раньше «вживую» увидеть результат своей работы. Виртуальная реальность позволяет по-настоящему приблизить цифровой прототип изделия к конструктору. Например, один из наших заказчиков в процессе проектирования был вынужден по нескольку раз создавать огромные полноразмерные деревянные макеты своих изделий. T-FLEX VR позволил заказчику почти полностью отказаться от макетирования, что существенно сократило сроки проектирования и издержки, а также позволило проводить больше проектных итераций.

Для увеличения нажмите на картинку

Разработка промышленного дизайна

Некоторые производители существенное внимание уделяют не только эксплуатационным характеристикам своих изделий, но и их дизайну. И не даром, ведь если внешний вид изделия способен повлиять на продажи, улучшение этого внешнего вида позволяет эти продажи увеличить. Так один из наших, пока еще потенциальных, заказчиков «жалуется» на то, что ввиду большого размера выпускаемой продукции дизайнерам трудно работать – на экране монитора либо на миниатюрных моделях, распечатанных на 3D-принтере, предложенный дизайн выглядит замечательно, а реальное изделие смотрится плохо. Приходится переделывать. T-FLEX VR позволяет оценивать дизайн изделий с минимальными временными затратами.

Разработка презентаций и участие в выставках

Возможности современного ВР достаточно быстро были осознанны многими производителями в тех областях, где выпускаемая продукция имеет большие габариты, в связи с чем демонстрация продукции на различных мероприятиях и выставках либо несёт высокие логистические затраты, либо невозможна. Например, один из наших партнёров занимается проектированием и изготовлением оборудования и цехов для переработки молочной продукции. И если какие-то единицы выпускаемого им оборудования можно привезти на выставку «вживую», то с целым цехом этого сделать никак нельзя. В этом случае ВР стал для нашего партнёра идеальным решением, позволяющим демонстрировать на выставках (или на выездных показах) всю полноту их конструкторских проектов.

Для увеличения нажмите на картинку

Обучение персонала и послепродажное обслуживание

В условиях жесткой конкуренции производители оборудования ощущают постоянную необходимость всё более сокращать сроки выпуска. Также не стоит забывать, что выпускаемая продукция может быть дорогостоящей или опасной. Кроме того, некоторое оборудование может выпускаться в единичном или столь малом количестве, что обслуживающий персонал просто не имеет возможности провести отработку своих действий на реальном изделии. Именно поэтому сегодня особенно актуальной является возможность с помощью T-FLEX VR проводить обучение персонала, причём еще до того, как продукция воплотилась в физическую форму.

Функциональные возможности T-FLEX VR

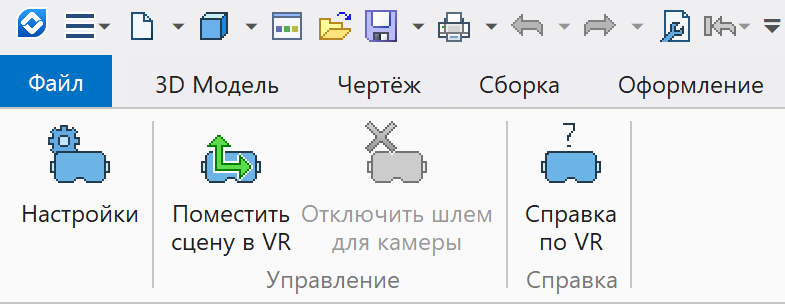

При запуске модуля в Ленте появляется дополнительная закладка, содержащие команды, необходимые для работы со шлемом виртуальной реальности.

Для увеличения нажмите на картинку

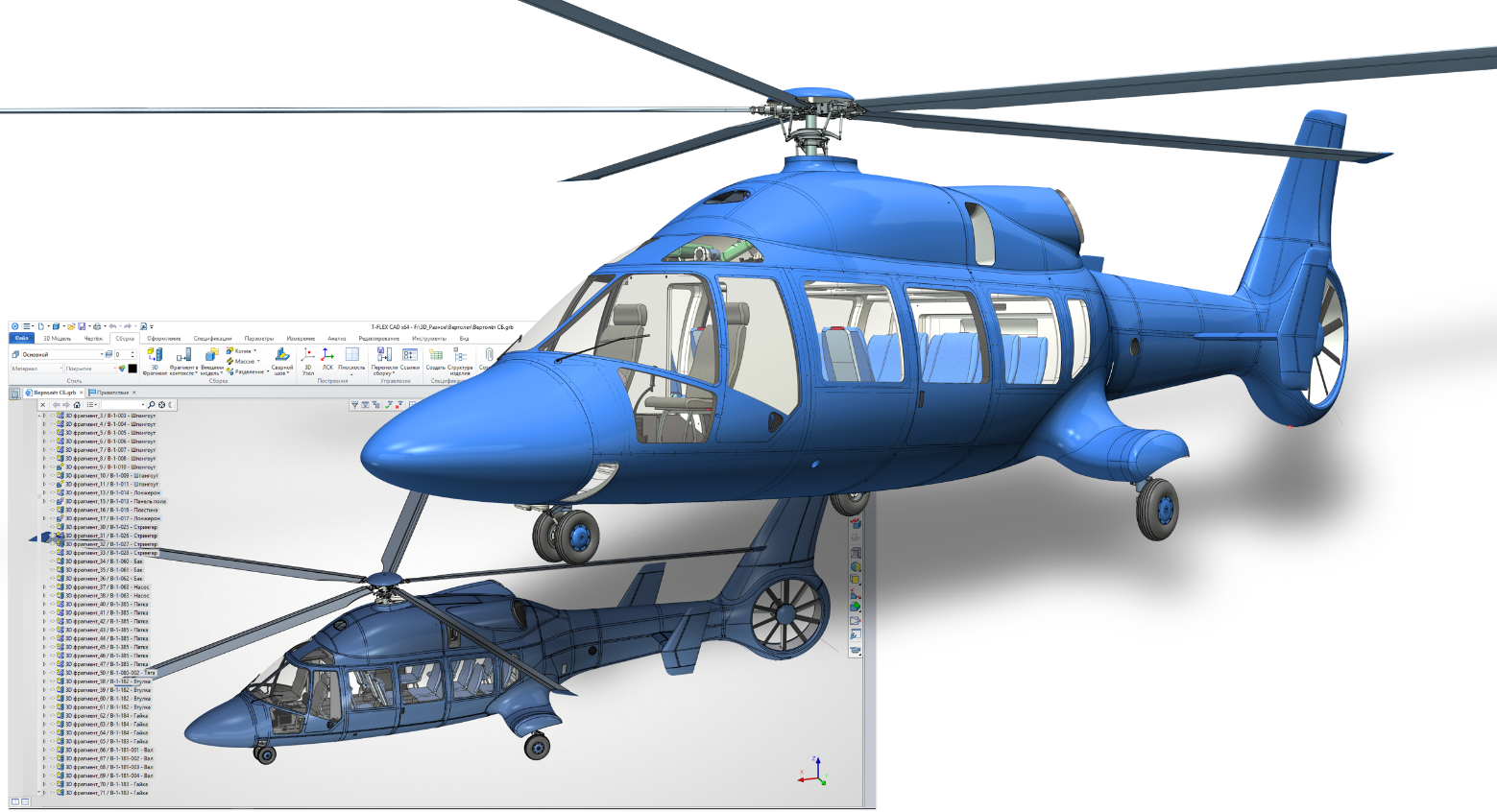

Модели T-FLEX CAD не требуют никакой специальной подготовки для отображения в VR: модуль встроен в T-FLEX CAD, поэтому для отображения открытой модели в VR нужно лишь запустить режим виртуальной реальности. Это относится как моделям, подготовленным непосредственно в T-FLEX CAD, так и к моделям, импортированным в T-FLEX CAD из других САПР.

Контроллеры позволяют перемещать объекты в сцене и вызывать команды, а 3D шлем даёт пользователю увидеть модель в натуральную величину. Синхронное обновление позволяет пользователю видеть результаты его действий в реальном времени.

Для увеличения нажмите на картинку

Пользователь может настроить работу в виртуальной реальности удобным для себя образом благодаря широкому набору настроек. Их можно сохранить в отдельный файл. Например, можно включить вращение вокруг вертикальной оси или дать возможность перемещать камеру только в горизонтальной плоскости, выбрав соответствующие опции. В сцене можно задать удобные источники освещения и задать отображение пола.

Контроллеры в руках пользователя также отображаются в сцене. Над контроллерами находится строка с подсказкой о том, какая команда сейчас активна.

Настройка каждого контроллера происходит отдельно. Можно отключить ненужные команды для контроллера.

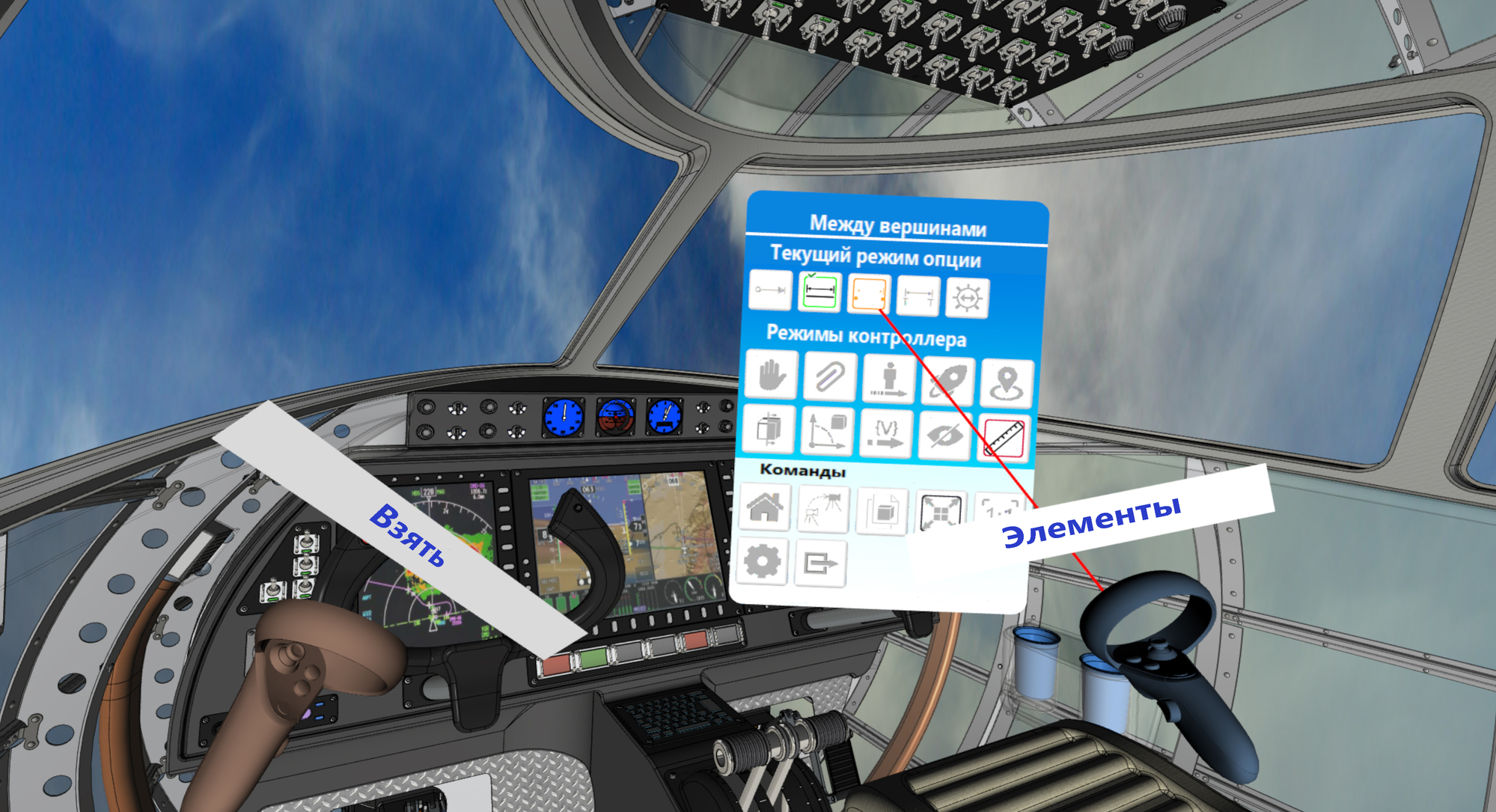

Для выбора активной команды используется специальное экранное меню.

Для увеличения нажмите на картинку

В списке доступны специализированные команды T-FLEX CAD и стандартные команды по работе с контроллерами:

Команды для навигации в VR-сцене

• Телепортация. Перемещает пользователя в выбранную точку пространства. Этот режим навигации наиболее удобен при работе с архитектурными моделями, когда пользователь хочет «ходить» внутри виртуальных объектов.
• Переместиться к объекту. В этом режиме пользователь указывает на ту часть 3D-модели, которую он хочет увидеть ближе, и «телепортируется» так, чтобы максимально комфортно рассмотреть выбранный участок. Этот режим может быть полезен при необходимости визуальной оценки промышленных 3D-моделей с большим количеством мелких деталей, находящихся на некотором удалении друг от друга.

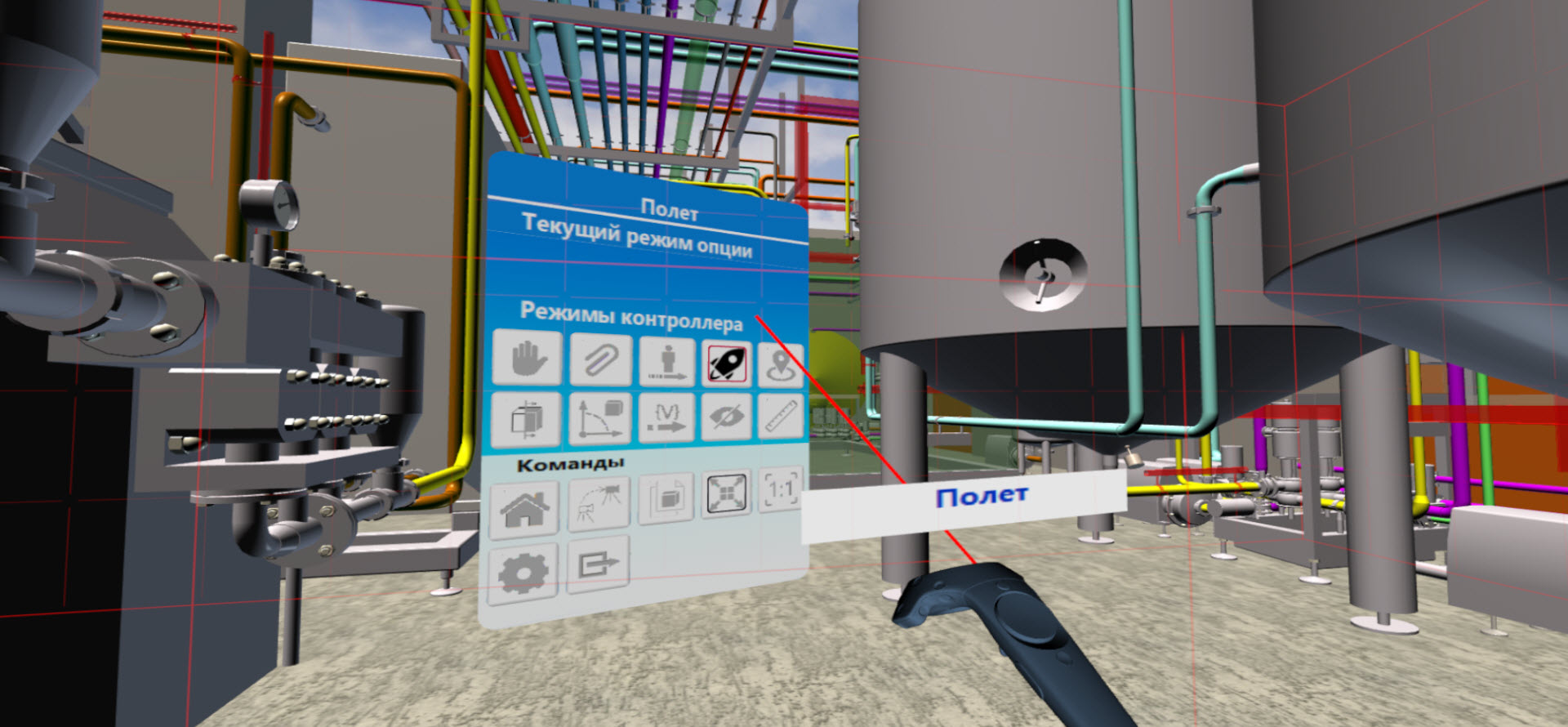

• Полёт. В этом режиме пользователь указывает точку на 3D-модели, а затем движется с некоторой скоростью к этой точке.
• Установка масштаба изображения 1:1. Опция полезна, когда масштаб 3D-модели должен соответствовать масштабу реального изделия.
• Выбор камеры. В 3D-сцене может находится сразу несколько камер. Опция позволяет быстро переключаться между ними. Это бывает очень удобно в те моменты, когда необходимо быстро переключаться между заранее известными точками обзора.

Команды для работы с моделью

С помощью манипуляторов пользователь может вращать сцену и менять её масштаб.

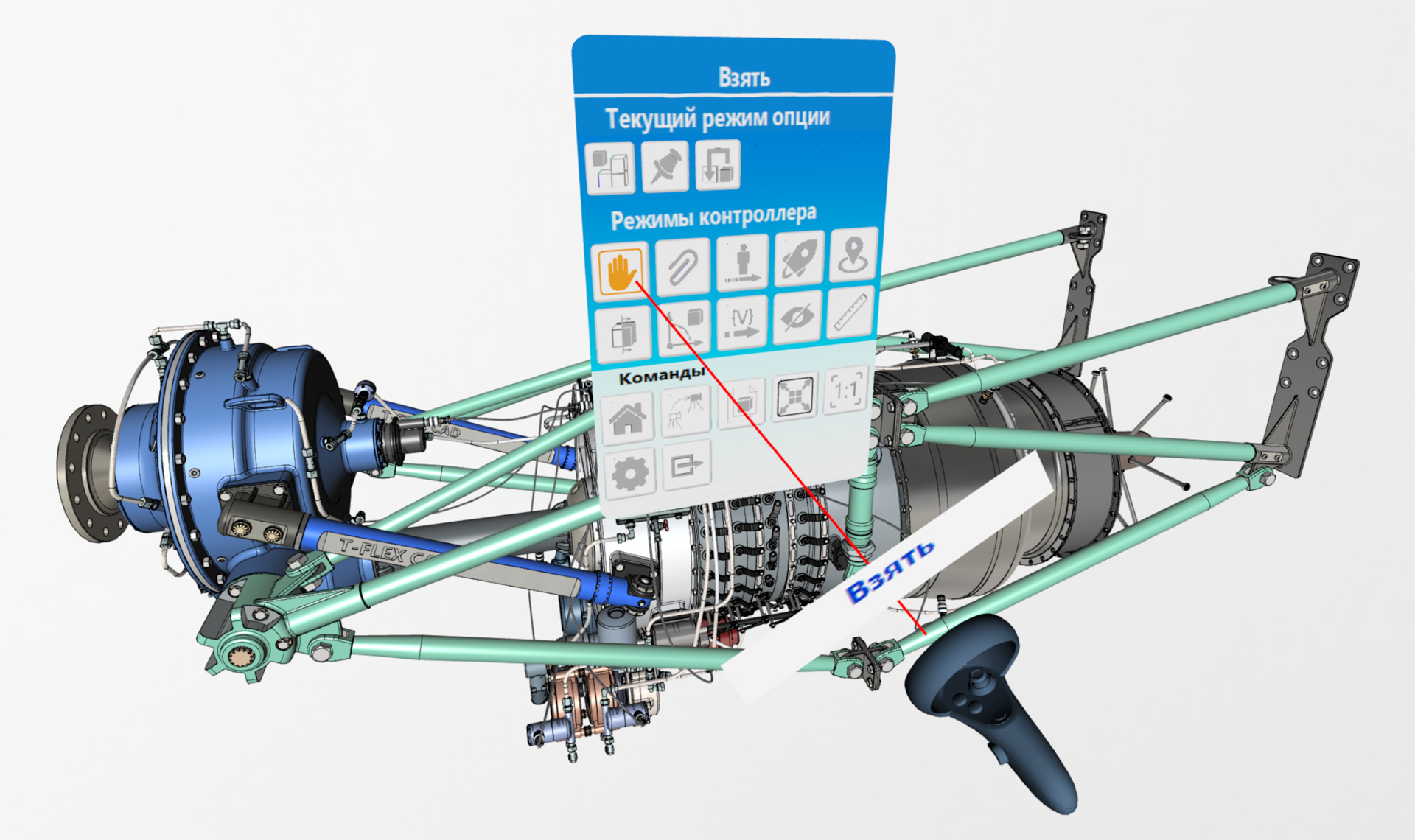

• Взять. Команда позволяет выбрать объект в сцене. Этот объект можно вращать и масштабировать с помощью второго контроллера. В качестве объекта может выступать любая деталь модели. В зависимости от используемых опций, объекты, которые пользователь "берёт", автоматически возвращаются в исходную позицию, либо остаются в том месте, где пользователь их их оставил.
• Сечение. В сцене появляется секущая плоскость, которую можно двигать динамически или установить в нужном положении.
• Разборка. Команда позволяет запустить выбранный сценарий разборки и наблюдать за ней с любого удобного ракурса. Это позволяет использовать приложение для обучения обслуживающего персонала, что актуально для тех случаев, когда оборудование является дорогим, опасным, либо существует только в виде виртуального прототипа. Если модель содержит несколько сценариев, пользователь может выбрать нужный сценарий из списка.

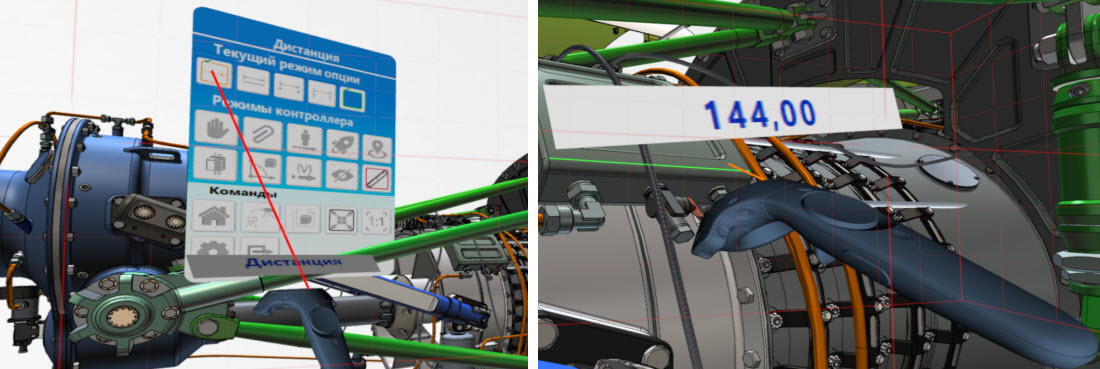

• Измерения. В зависимости от выбранных опций, пользователь может измерять расстояние от контроллера до объекта, диаметры и длины рёбер, расстояние между вершинами и расстояние между элементами. Скрыть/Показать. При использовании этой команды пользователь может выбрать объекты, которые нужно скрыть или сделать прозрачными. Опции команды также позволяют показывать/скрывать 3D построения.

Приложение T-FLEX VR включает команды, которые недоступны в других САПР с поддержкой виртуальной реальности.

• Сопряжения. Если в модели созданы сопряжения, то пользователь может перемещать элементы модели в соответствии с заданными сопряжениями. Сопряжения действуют так же как в T-FLEX CAD, т.е. если детали связаны между собой, то при задействовании одной детали механизма, в движения приходят все остальные. Это позволит, например, смоделировать работу зубчатых передач в станке.
• Манипуляторы. При наличии в сцене манипуляторов, связанных с переменными модели, эти манипуляторы можно задействовать в виртуальном пространстве и тем самым менять конфигурацию модели прямо на глазах.

Системные требования T-FLEX Печатные платы

T-FLEX VR взаимодействует с аппаратными VR-комплексами через программный интерфейс OpenVR. Это позволяет модулю поддерживать работу с широким спектром VR-оборудования, представленного на рынке, в том числе с HTC Vive, Oculus Rift, Oculus Quest и другие. Перед использованием других аппаратных VR-комплексов необходимо обратиться к их документации, чтобы узнать, работает ли данный аппаратный VR-комплекс через интерфейс OpenVR.

Минимальные системные требования к компьютеру зависят от используемого VR-шлема. Уточняйте минимальные требования к оборудованию на сайте производителя VR-оборудования.

Внимание: используемый аппаратный VR-комплекс должен быть снабжен VR-контроллерами. При отсутствии VR-контроллеров взаимодействие пользователя с T-FLEX VR будет невозможно.

Для работы системы требуется установленный T-FLEX CAD.
