T-FLEX Пружины представляет из себя набор библиотечных файлов, интегрированных в библиотеку стандартных изделий, с возможностью выполнения расчётов. Библиотека позволяет создавать и рассчитывать как 3D модели, так и 2D чертежи пружин. 2D чертежи могут представлять из себя 2D фрагменты без размеров для использования в 2D сборках или готовые оформленные чертежи по ЕСКД с размерами и рассчитанный диаграммой.

Библиотека содержит следующие типы пружин:

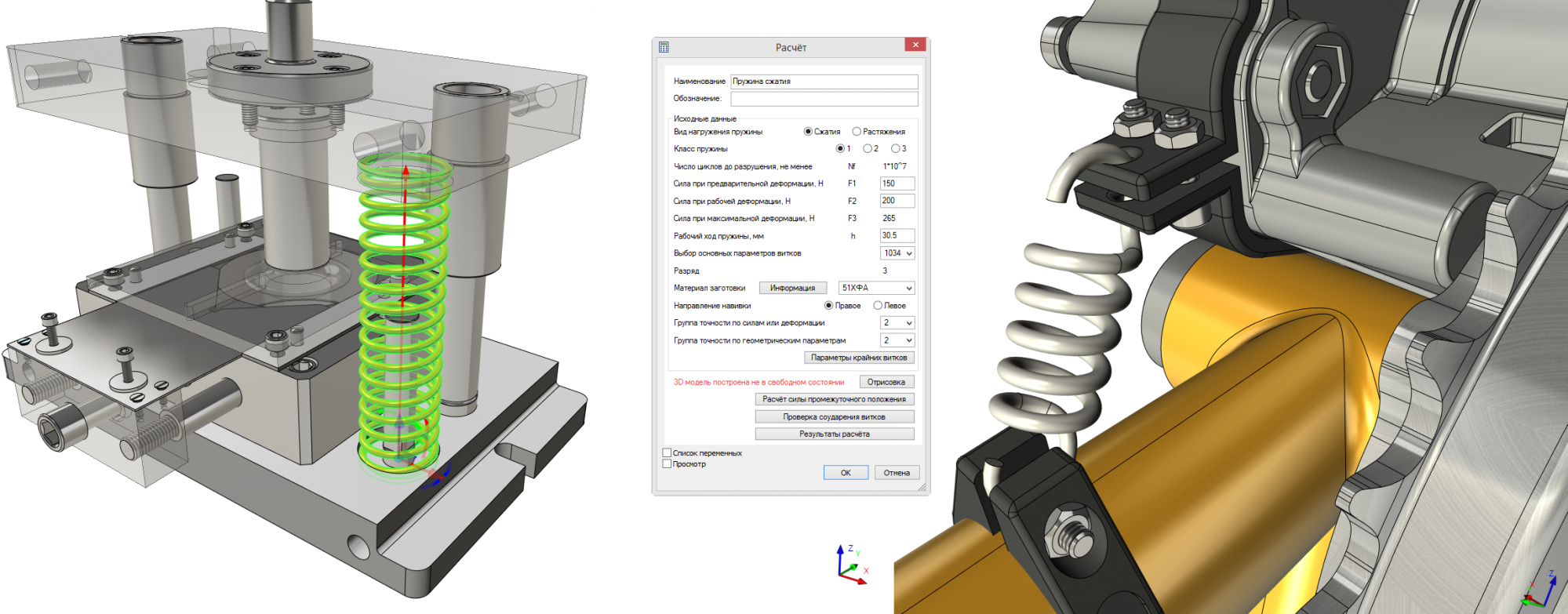

• Пружины сжатия-растяжения. Методика расчёта по ГОСТ 13764-86, ГОСТ 13765-86;

Для увеличения нажмите на картинку

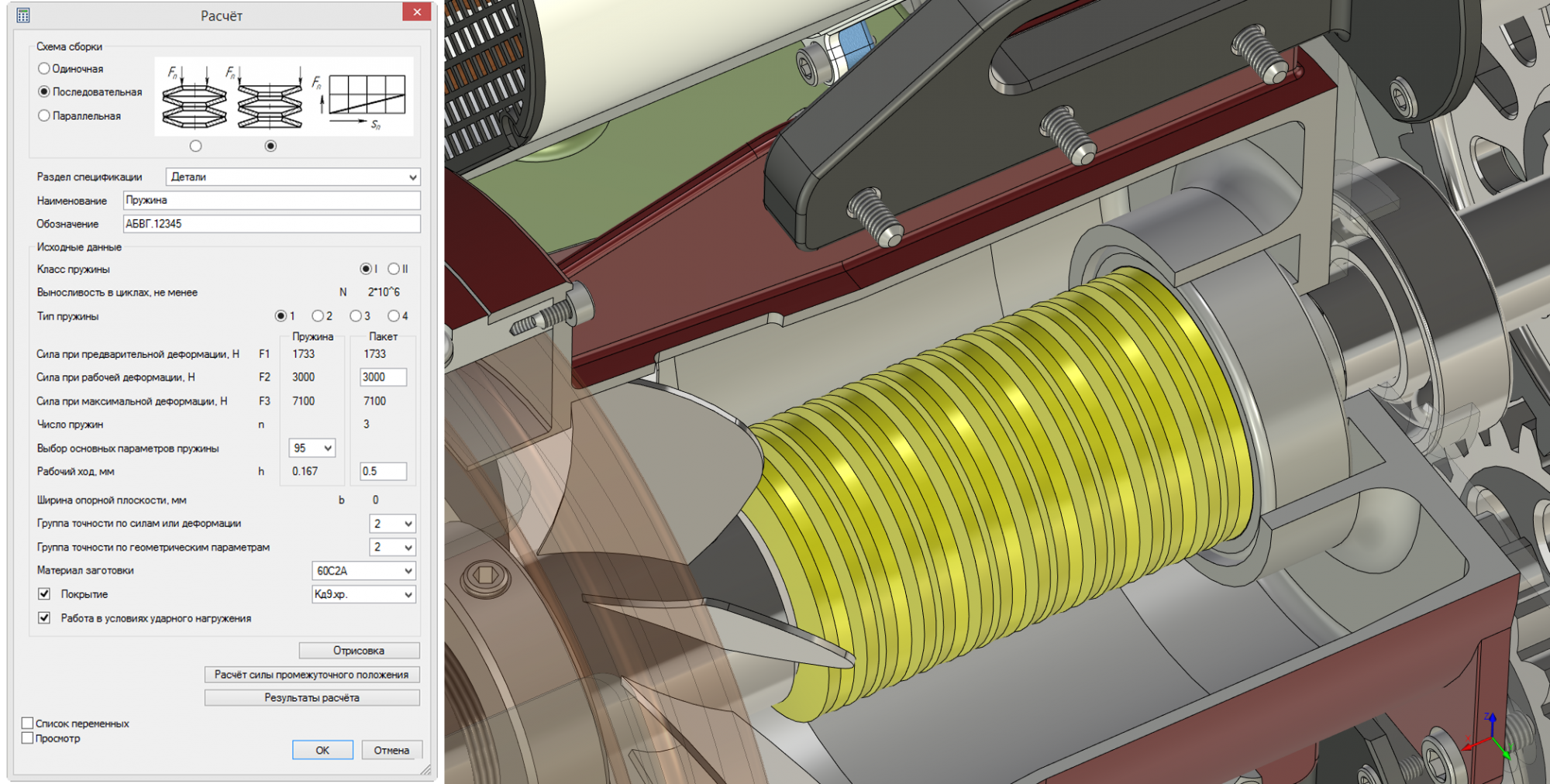

• Пружины тарельчатые. Методика расчёта по ГОСТ 3057-90;

Для увеличения нажмите на картинку

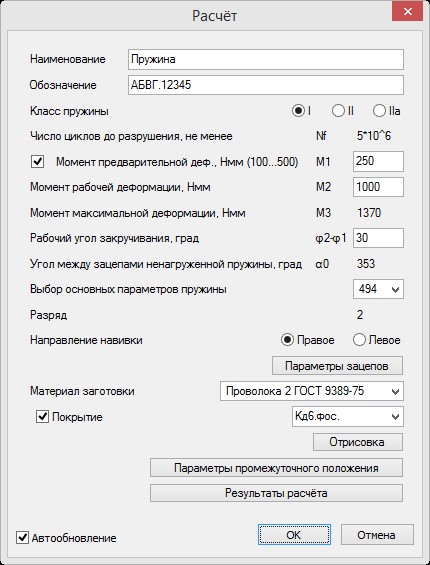

• Пружины кручения. Методика расчёта по ОСТ 3-2561-91.

Для увеличения нажмите на картинку

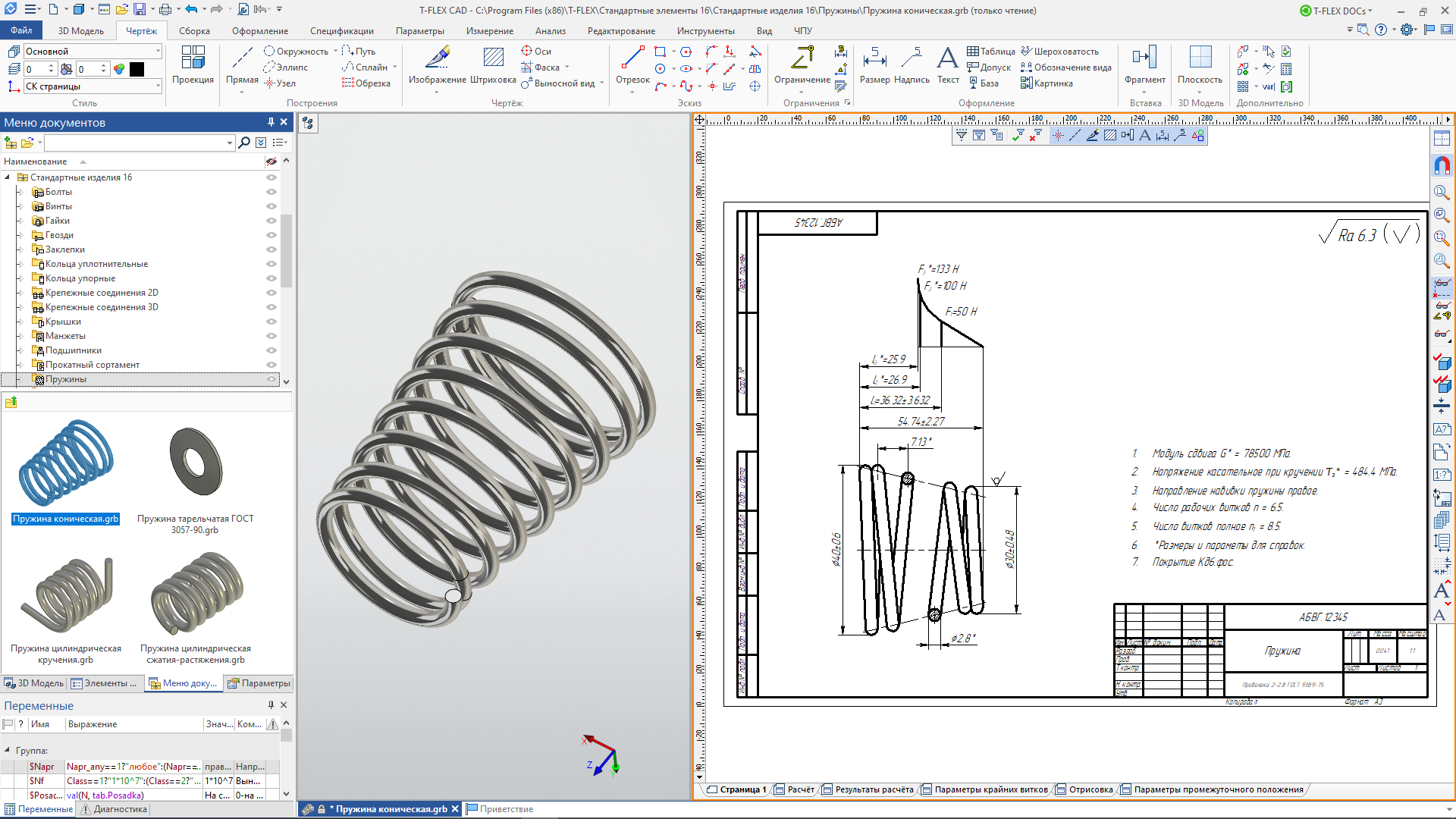

• Пружины конические. Методика расчёта по Пономареву С.Д., Андреевой Л.Е. «Расчёт упругих элементов машин и приборов».

Для увеличения нажмите на картинку

Общая методика работы с библиотекой пружин сведена к выполнению нескольких простых шагов:

• Выбору класса пружины;
• Вводу исходных данных;
• Выбору основных параметров пружины, направления навивки, параметров крайних витков, материала заготовки, покрытия и др.;
• Вводу параметров чертежа и 3D модели;
• Получению параметров рассчитанной пружины в её промежуточном положении;
• Просмотру результатов расчёта пружины (выполняется в специальном диалоге).

Системные требования T-FLEX Пружины

* Поддерживается работа на ОС Windows 11 и Astra Linux (Wine).

Рекомендуется использовать для работы только дискретные (не встроенные) видео-карты.

Функция фотореалистичного рендеринга в реальном времени доступна только при использовании процессоров Intel и AMD с поддержкой SSE 4.1 или видеокарт NVIDIA, поддерживающих технологию Compute Capability 5.0 (серия чипов Maxwell) или выше. Проверить, какую версию Compute Capability поддерживает ваша видеокарта можно на сайте NVIDIA: https://developer.nvidia.com/cuda-gpus

Убедитесь, что у вас установлена последняя версия драйверов.
