T-FLEX ЧПУ 2D - это интегрированный с T-FLEX CAD модуль, который позволяет технологу-программисту создавать траектории обработки, опираясь на двухмерную геометрию (штриховки или 2D-пути). Траектория поддерживает линейную и круговую интерполяцию с заданной точностью.

Программа T-FLEX ЧПУ построена по модульному принципу. Обязательным является наличие базового модуля программы T-FLEX ЧПУ 2D, к которому можно подключить любой набор из модулей выбранных обработок:

• Электроэрозионная
• Лазерная
• Токарная
• Сверлильная
• 2.5-D фрезерная

Базовый модуль программы T-FLEX ЧПУ

Наличие базового модуля программы T-FLEX ЧПУ является обязательным, так как именно сюда включены такие необходимые в работе инструменты технолога-программиста, как редактор табличных постпроцессоров, редактор режущих инструментов, редактор пользовательских машинных циклов, имитатор обработки, инструменты по настройке системы, контекстная помощь.

Для увеличения нажмите на картинку

Mодуль электроэрозионной обработки.

Данный модуль программы T-FLEX ЧПУ 2D предназначен для создания управляющих программ обработки деталей на электроэрозионных станках.

Поддерживаются следующие стратегии обработки:

• одноконтурное резание
• угловое резание
• двухконтурное резание
• выборка металла по спирали

Модуль лазерной обработки.

Данный модуль программы T-FLEX ЧПУ 2D предназначен для создания управляющих программ для станков с лучевым методом обработки (лазерных, плазменных, гидроструйных, термической резки).

Поддерживаются cледующие стратегии обработки:

• одноконтурное резание
• угловое резание
• двухконтурное резание.

Модуль токарной обработки.

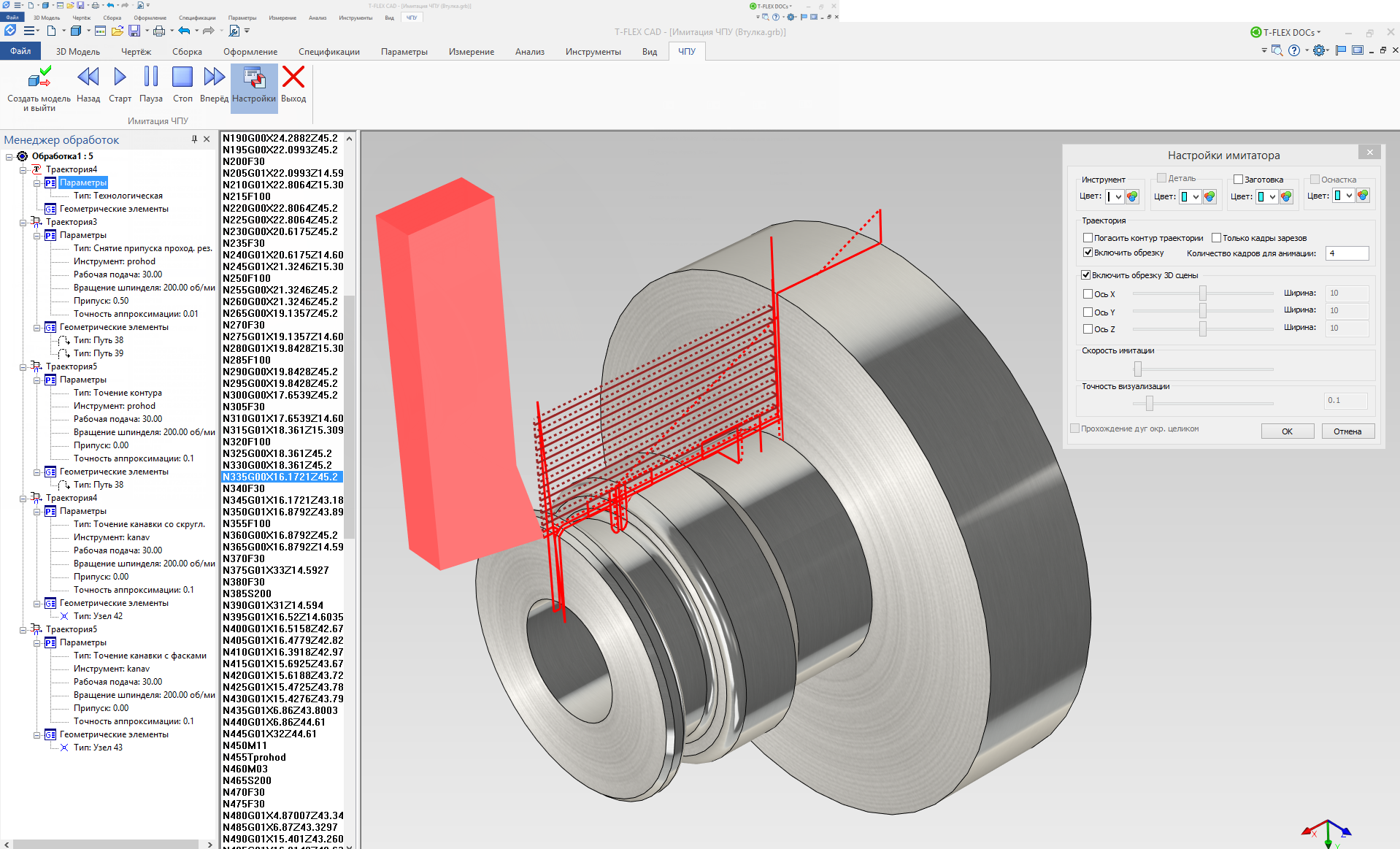

Данный модуль программы T-FLEX ЧПУ 2D предназначен для создания управляющих программ обработки деталей на станках токарной группы.

Поддерживаются следующие группы стратегий обработки:

• точение контура
• снятие припуска
• точение кармана
• точение канавки
• точение резьбы
• осевое сверление
• машинные циклы: EXCEL, 2Р22, NC31, NCT, а также циклы созданные пользователем.

Для увеличения нажмите на картинку

Модуль сверлильной обработки.

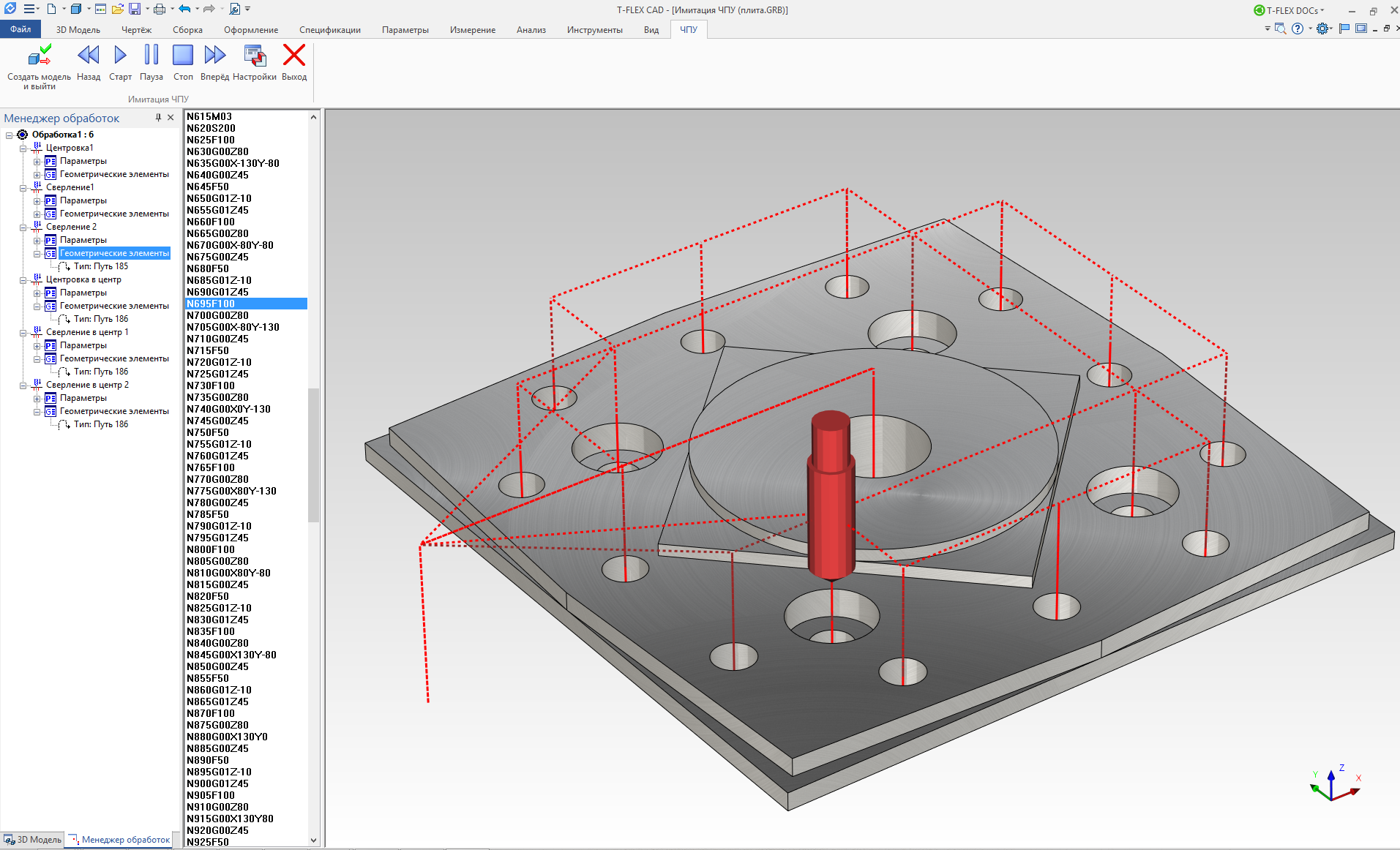

Данный модуль программы T-FLEX ЧПУ 2D предназначен для создания управляющих программ обработки деталей на станках сверлильной группы.

Поддерживаются следующие стратегии обработки:

• простое сверление;
• глубокое сверление;
• машинные циклы: OLIVETTI, BRADLEY, MAHO, EXCEL, 2C42, Размер-2М, FANUC, Э2000 CNC, VECTOR 90, а также циклы созданные пользователем.

Для увеличения нажмите на картинку

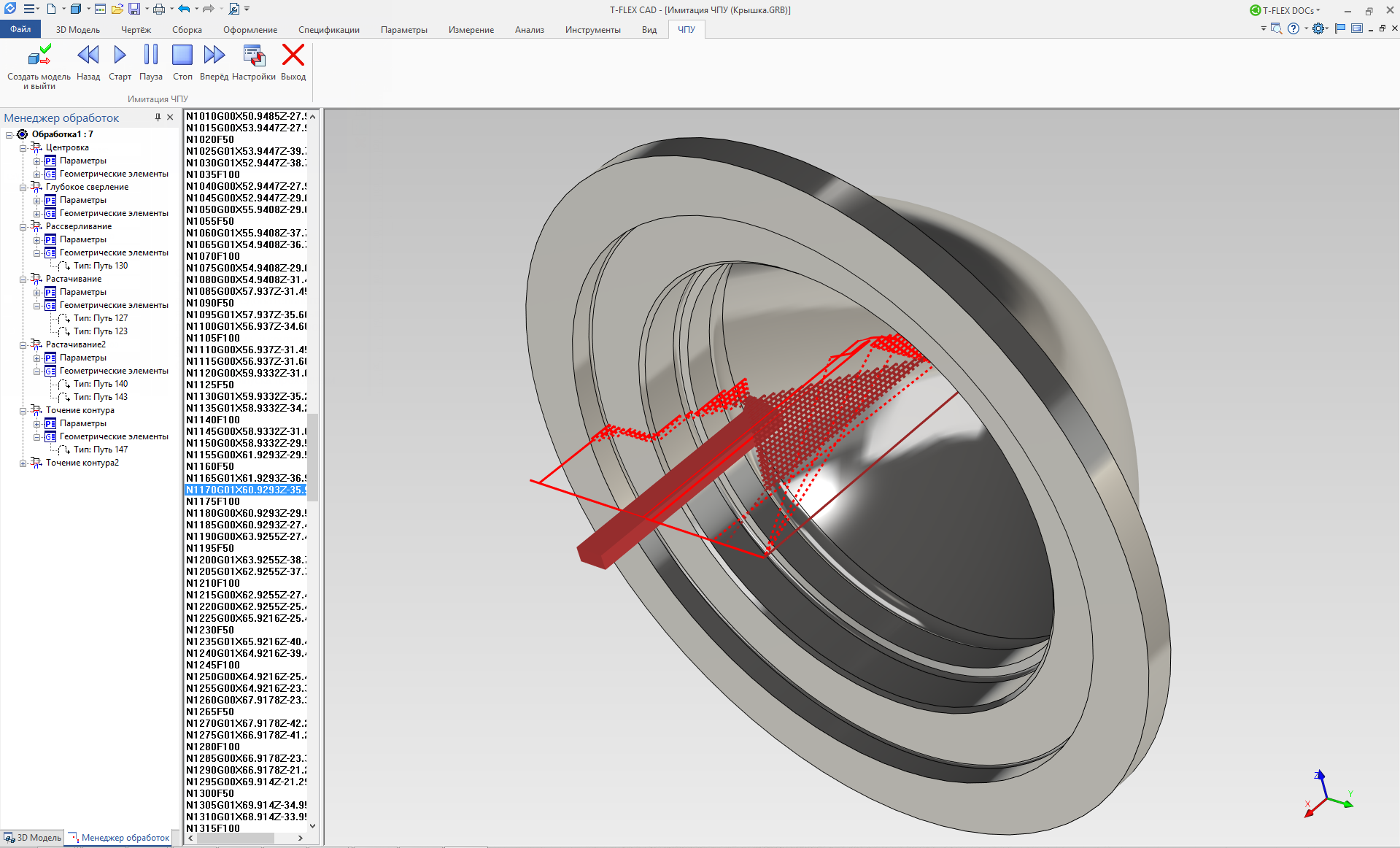

Модуль 2.5D фрезерной обработки.

Данный модуль программы T-FLEX ЧПУ 2D предназначен для создания управляющих программ обработки деталей на станках фрезерной группы.

Поддерживаются следующие стратегии обработки:

• фрезерование плоскости
• фрезерование контура
• фрезерование кармана
• фрезерование винтовой канавки

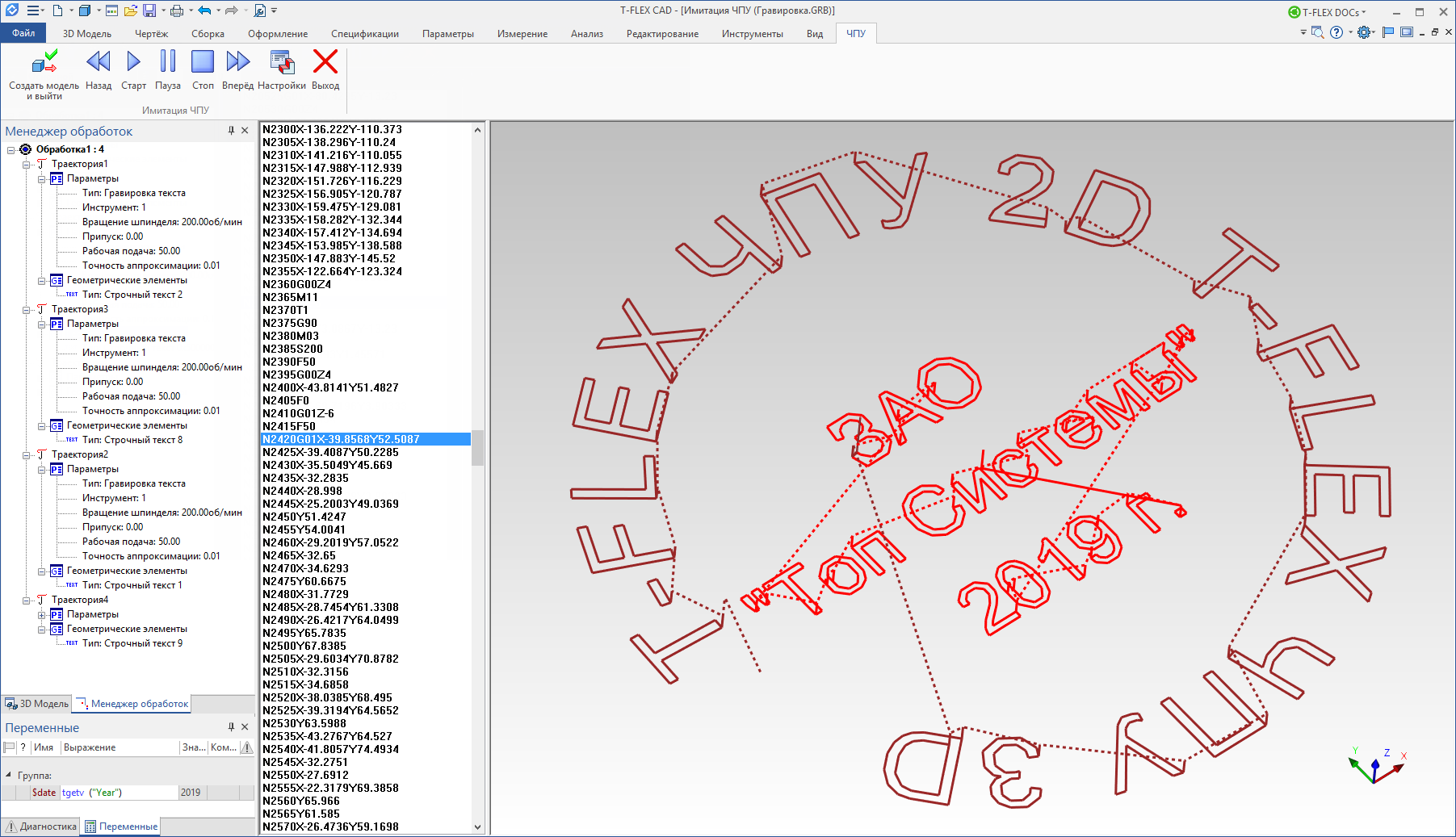

Специальной командой данного модуля на панели ЧПУ 2D вынесена возможность гравировки текста. Задание траектории обработки происходит по элементу чертежа типа «Текст».

Для увеличения нажмите на картинку

Функциональные возможности T-FLEX ЧПУ

• программа подготовки управляющих программ непосредственно встроена в T-FLEX CAD, что обеспечивает прямое взаимодействие модулей CAD/CAM и сквозную параметризацию. Это означает отсутствие проблемы передачи данных от конструктора к технологу ЧПУ и значительно упрощает модификацию или исправление данных;
• система позволяет подготавливать управляющие программы с использованием эскизов, чертежей, поверхностей, твёрдых тел и их комбинаций;
• пользователь имеет возможность задать параметры создаваемой или редактируемой траекторий в прозрачном режиме и мгновенно видеть все изменения на экране. Окно параметров может постоянно находиться на экране в области служебных окон, не закрывая рабочее пространство;
• в окне «менеджер обработки» структура построенных траекторий отображается в виде дерева. В программе подготовки управляющих программ для станков с ЧПУ T-FLEX ЧПУ в одном файле можно выполнить несколько обработок, состоящих из траекторий различных видов. В этом же окне через пункты контекстного меню проводятся все необходимые операции над траекториями: добавление вспомогательных перемещений (точки подвода/отвода инструмента), движений врезания (врезание, заход/сход), создание массивов траекторий, их редактирование, копирование, управление видимостью и многое другое;

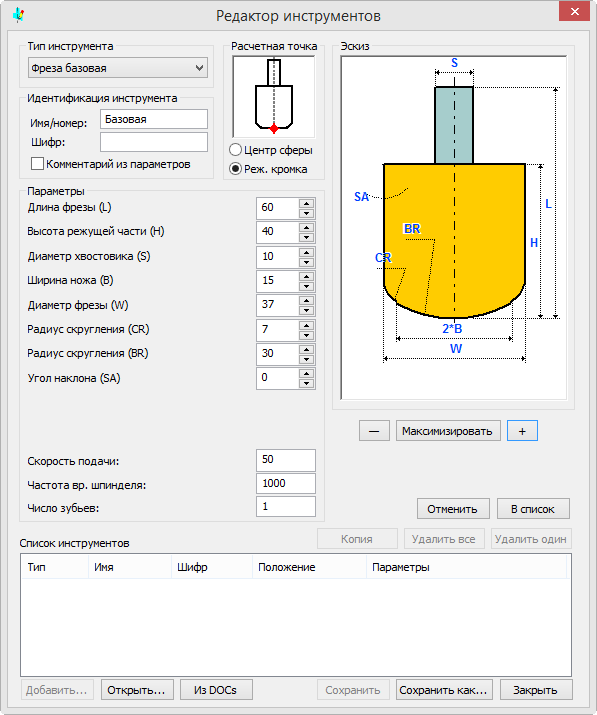

• встроенный редактор инструментов, позволяет пользователю спроектировать инструмент необходимый для обработки (поддерживается шифр инструмента). Есть возможность создавать библиотеки инструментов как для одного станка, так и для предприятия в целом;
• в системе реализовано порядка 70 машинных циклов для сверления, токарной и фрезерной обработок;
• реализовано программное управление шпинделем и СОЖ;
• программа подготовки управляющих программ для станков с ЧПУ T-FLEX ЧПУ позволяет создавать массивы траекторий;
• система сочетает в себе как поверхностную, так и твёрдотельную (иначе, зонную) виды обработок;
• возможна работа с радиусной эквидистантной и радиусной контурной коррекциями;
• в зонной обработке необходимо особо отметить чистовую обработку твёрдых тел с учётом направляющей и ограничивающей кривой; чистовую обработку с автоматическим расчётом врезания и выхода инструмента; черновую и чистовую обработки с фиксированным, плавающим и сопрягающим вектором нормали; обработку фигурной ограничивающей зоны; зонную обработку инструментом любой геометрии;

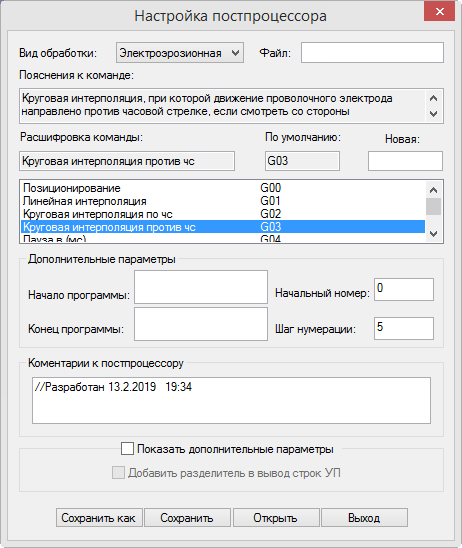

• возможна генерация постпроцессоров для стоек ЧПУ с помощью табличных настроек, работы с макросами, а также подключение внешних постпроцессоров. В зависимости от видов стоек ЧПУ возможно использование различных функций генератора постпроцессоров;
• система включает в себя модуль ведения проекта, то есть возможность создания единой модели составных траекторий для различных видов обработки с одновременным созданием управляющих программ под разные типы оборудования. При использовании ведения проекта система не разрушает геометрические связи и даёт возможность одновременной коррекции всех составляющих траекторий. Данный модуль активно используется пользователями при моделировании многоэтапной обработки, например: обрабатывающий центр - электроэрозия - обрабатывающий центр и так далее;
• программа позволяет проводить параметрические изменения управляющих программ. При параметрическом изменении исходных данных, полученных на этапе конструирования, происходит автоматическое изменение рассчитанной траектории обработки и полученной по данной траектории управляющей программы. Таким образом, обеспечивается параллельность конструкторско-технологической подготовки производства на основе сквозной параметризации;
• пользователь системы может проводить динамическое моделирование (визуализацию) процесса обработки без съёма материала (дополнительно предлагается модуль визуализации обработки со съемом материала);

Системные требования T-FLEX ЧПУ

Для работы необходим предустановленный T-FLEX CAD 2D+ или T-FLEX CAD
