T-FLEX ЧПУ 3D - это интегрированный с T-FLEX CAD модуль, который позволяет технологу-программисту создавать траектории обработки, опираясь на трехмерную геометрию (тела, грани, ребра, 3D-пути, ЛСК - локальные системы координат).

Модуль T-FLEX ЧПУ предназначен для создания управляющих программ для следующих видов обработки:

• 3D-фрезерование
• 5D-фрезерование

Все указанные выше виды обработок могут поставляться как дополнительные модули к базовому модулю программы подготовки управляющих программ для станков с ЧПУ T-FLEX ЧПУ 3D.

Примечание. Обработки из программы подготовки управляющих программ для станков с ЧПУ T-FLEX ЧПУ 2D не поддерживаются в 3D-версии.

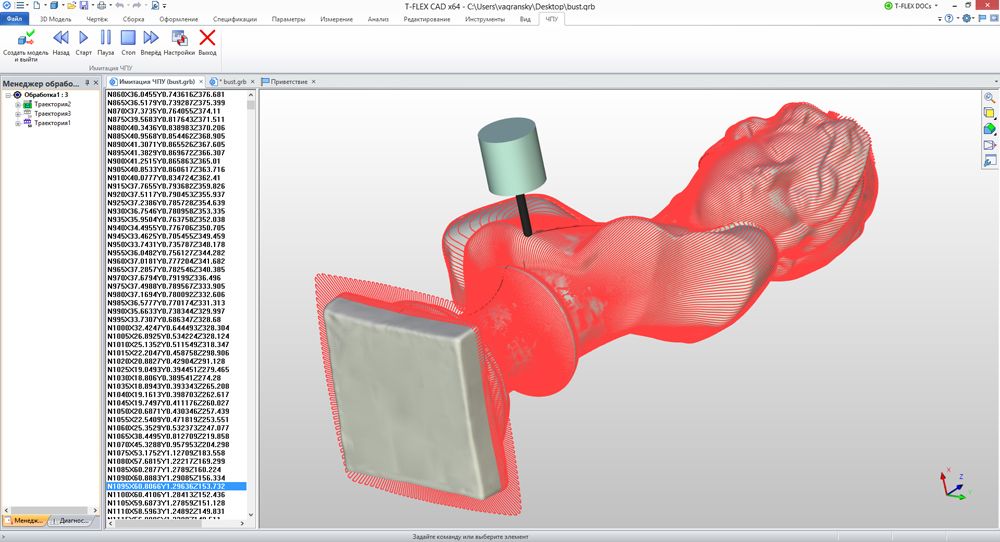

Базовый модуль

Наличие данного модуля программы подготовки управляющих программ для станков с ЧПУ T-FLEX ЧПУ является обязательным, так как именно сюда включены такие необходимые в работе инструменты технолога-программиста, как редактор табличных постпроцессоров, редактор режущих инструментов, имитатор обработки, инструменты по настройке системы, помощь и примеры.

Для увеличения нажмите на картинку

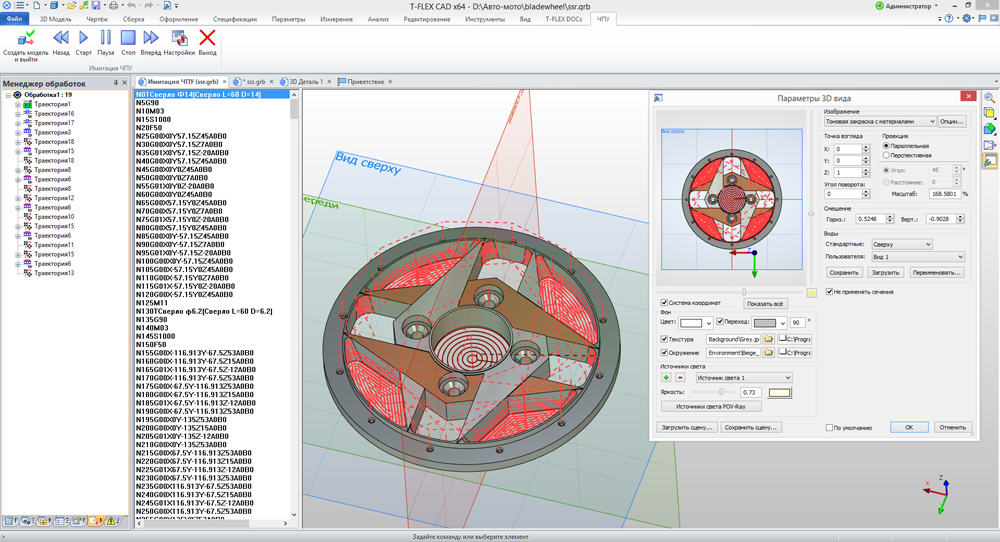

Модуль 3D-фрезерования

Данный модуль программы T-FLEX ЧПУ 3D предназначен для создания управляющих программ обработки деталей на станках фрезерной группы.

Поддерживаются следующие стратегии обработки:

• фрезерование 3D-контура
• фрезерование 3D-поверхности
• фрезерование 3D-области
• фрезерование 3D-ребер
• фрезерование 3D-спиралью

Для увеличения нажмите на картинку

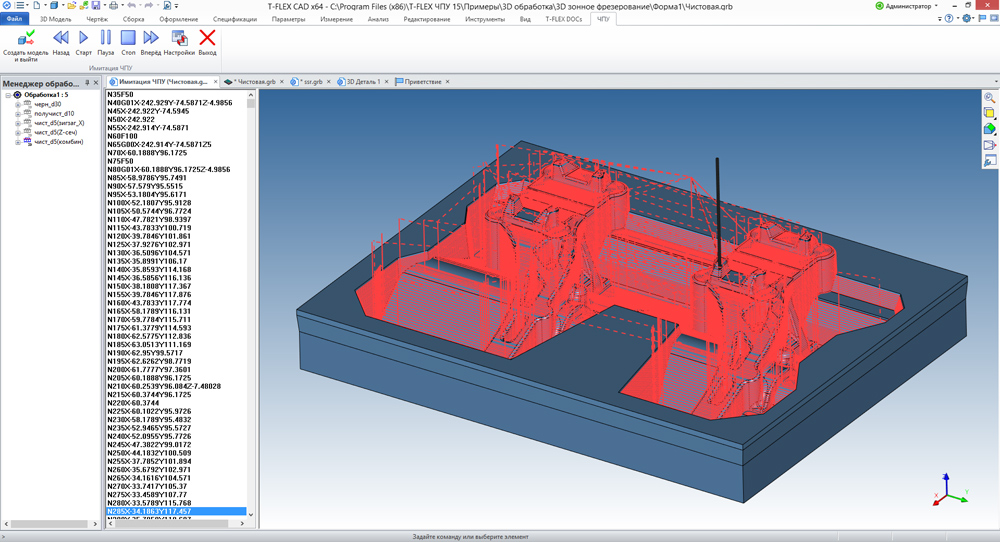

Модуль 5D-фрезерования

Данный модуль программы T-FLEX ЧПУ 3D предназначен для создания управляющих программ обработки деталей на станках фрезерной группы.

Поддерживаются следующие стратегии обработки:

• фрезерование 5D-контура
• фрезерование 5D-поверхности
• фрезерование 5D-области
• сверление 5D
• машинные циклы 5D-сверления.

Для увеличения нажмите на картинку

Функциональные возможности T-FLEX ЧПУ

• программа подготовки управляющих программ для станков с ЧПУ T-FLEX ЧПУ непосредственно встроена в T-FLEX CAD, что обеспечивает прямое взаимодействие модулей CAD/CAM и сквозную параметризацию. Это означает отсутствие проблемы передачи данных от конструктора к технологу ЧПУ и значительно упрощает модификацию или исправление данных;
• T-FLEX ЧПУ позволяет подготавливать управляющие программы с использованием эскизов, чертежей, поверхностей, твёрдых тел и их комбинаций.
• все виды обработок в программе подготовки управляющих программ для станков с ЧПУ T-FLEX ЧПУ работают с немодальным диалоговым окном, которое позволяет задать параметры создаваемой или редактируемой траекторий в прозрачном режиме и мгновенно видеть все изменения на экране. Окно параметров может постоянно находиться на экране в области служебных окон, не закрывая рабочее пространство;
• в одном файле можно выполнить несколько обработок, состоящих из траекторий различных видов.
• встроенный редактор инструментов, позволяет пользователю спроектировать инструмент необходимый для обработки (поддерживается шифр инструмента);
• T-FLEX ЧПУ позволяет создавать библиотеки инструментов как для одного станка, так и для предприятия в целом;
• использование станочных циклов. В программе подготовки управляющих программ для станков с ЧПУ T-FLEX ЧПУ реализовано порядка 70 машинных циклов для сверления, токарной и фрезерной обработок;
• программное управление шпинделем и СОЖ;
• массивы траекторий;
• программа подготовки управляющих программ для станков с ЧПУ T-FLEX ЧПУ сочетает в себе как поверхностную, так и твердотельную (иначе, зонную) виды обработок;
• в программе подготовки управляющих программ для станков с ЧПУ T-FLEX ЧПУ возможна работа с радиусной эквидистантной и радиусной контурной коррекциями;
• в зонной обработке необходимо особо отметить чистовую обработку твёрдых тел с учётом направляющей и ограничивающей кривой; чистовую обработку с автоматическим расчётом врезания и выхода инструмента; черновую и чистовую обработки с фиксированным, плавающим и сопрягающим вектором нормали; обработку фигурной ограничивающей зоны; зонную обработку инструментом любой геометрии;
• в программе подготовки управляющих программ для станков с ЧПУ T-FLEX ЧПУ возможна генерация постпроцессоров для стоек ЧПУ с помощью табличных настроек, работы с макросами, а также подключение внешних постпроцессоров. В зависимости от видов стоек ЧПУ возможно использование различных функций генератора постпроцессоров;
• программа подготовки управляющих программ для станков с ЧПУ T-FLEX ЧПУ включает в себя модуль ведения проекта, то есть возможность создания единой модели составных траекторий для различных видов обработки с одновременным созданием управляющих программ под разные типы оборудования. При использовании ведения проекта система не разрушает геометрические связи и даёт возможность одновременной коррекции всех составляющих траекторий. Данный модуль активно используется пользователями при моделировании многоэтапной обработки, например: обрабатывающий центр - электроэрозия - обрабатывающий центр и так далее;
• программа подготовки управляющих программ для станков с ЧПУ T-FLEX ЧПУ позволяет проводить параметрические изменения управляющих программ. При параметрическом изменении исходных данных, полученных на этапе конструирования, происходит автоматическое изменение рассчитанной траектории обработки и полученной по данной траектории управляющей программы. Таким образом, обеспечивается параллельность конструкторско-технологической подготовки производства на основе сквозной параметризации;
• в программе подготовки управляющих программ для станков с ЧПУ T-FLEX ЧПУ имеется динамическое моделирование (визуализация) процесса обработки без съёма материала (дополнительно предлагается модуль визуализации обработки со съёмом материала);

Системные требования T-FLEX ЧПУ

Для работы необходим предустановленный T-FLEX CAD 2D+ или T-FLEX CAD
