О продукте САПР ЛЭП

Программный комплекс САПР ЛЭП разработан для проектировщиков линейных групп с учетом их требований к специфике работы. Он имеет сертификат «Росстандарта» и отвечает требованиям следующих документов:

• ГОСТ Р ИСО/МЭК 12119-2000
• ГОСТ 28195-89
• ПУЭ-7

Логика работы САПР ЛЭП во многом соответствует привычной последовательности действий проектировщиков — первыми делаются необходимые расчеты проводов и тросов, результаты которых являются базой и исходными данными для всех остальных расчетов. После чего производится расстановка опор — делается в пределах одного анкерного участка. Шифры граничных анкерных опор задает проектировщик. Расстановку можно выполнять, используя два режима:

• автоматический
• ручной

Основная идея, которая была заложена при разработке модулей САПР ЛЭП, связанных с расстановкой опор — это возможность проектировщика в любой момент вмешаться в ход работы программы и направить ее в нужном направлении.

При необходимости, используя основной инструментарий программы можно изменить любую опору (или группу опор), установленную программой:

• шифр
• пикет
• номер задать банкетку под опору
• задать срезку грунта под опору

Одним из первых пользователей САПР ЛЭП был ОАО "Северо-Западный Энергетический Инжиниринговый Центр". Все программные модули проходили тестирование в линейных группах этой организации. Постановку задач для некоторых модулей делали ведущие специалисты института:

• модуль "Систематический расчет проводов и тросов" — постановщик ГИП ОВЛ и ПС Ковалев В. С.,
• модуль "Расчет нагрузок на опоры и фундаменты" — постановщик ГИП НИЛКЭС Константинова Е. Д. и Ивашевская О.А.

Данная версия САПР ЛЭП 2016 имеет более широкий спектр модулей и более широкий функционал, чем прежние версии.

После завершения процесса расстановки опор, можно выполнить экспорт опор на план трассы. При этом есть возможность настройки того каким образом будут отрисовываться опоры ЛЭП на плане, и того как они будут подписываться. Кроме всего прочего, программа позволяет отрисовать на плане в заданном масштабе ширину полосы временного отвода и ширину вырубаемой просеки.

Важным достоинством САПР ЛЭП является возможность настройки шаблонов выходных документов — это позволяет проектировщикам выполнять настройки стилей, шрифтов и характеристик шрифтов, принятых в этих организациях.

Программный комплекс САПР ЛЭП имеет:

• интуитивно–понятный интерфейс
• всплывающие подсказки
• подробное руководство пользователя

Интерфейс САПР ЛЭП

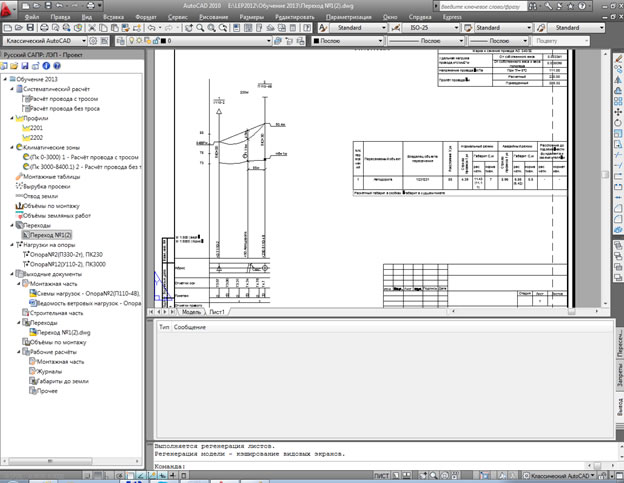

При работе с проектом в левой части экрана располагается дерево проекта, в котором можно выбирать необходимые программы. Там же сразу располагаются ссылки на все выходные документы, созданные при работе с этим проектом.

Новые версии САПР ЛЭП интегрированы в AutoCAD и работа со всеми объектами САПРа на чертеже будет производиться также, как и с привычными проектировщику объектами AutoCAD.

Программные  компоненты версии САПР ЛЭП–2016 дорабатываются исходя из новых требований проектировщиков и изменений руководящих документов.

Модули САПР ЛЭП

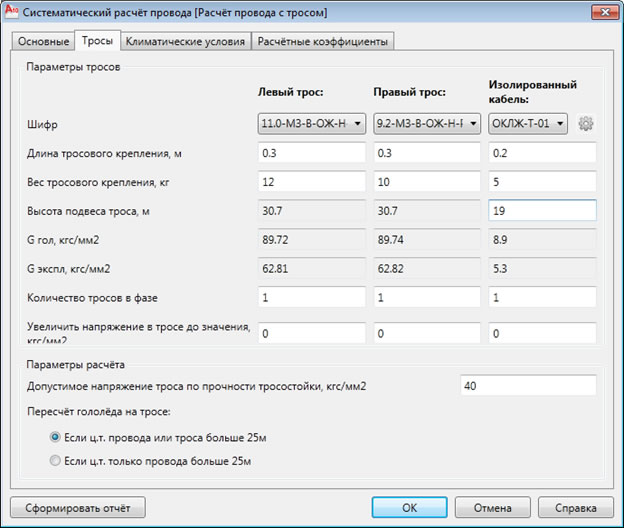

Модуль «Систематический расчет провода»
Данный модуль позволяет выполнить расчет погонных и удельных нагрузок провода и троса, а также напряжений и стрел провеса для 11 режимов. Включает в себя программу расчета монтажных тяжений и стрел провеса провода (в соответствии с ВРУ и с учетом остаточных деформаций). При этом программа позволяет делать расчет одновременно для двух разных марок тросов (заземленных кабелей) и одного изолированного кабеля. Соответственно, тросы подвешиваются на тросостойке опоры, а изолированный кабель может быть подвешен в любом месте опоры — по оси или на траверсе.

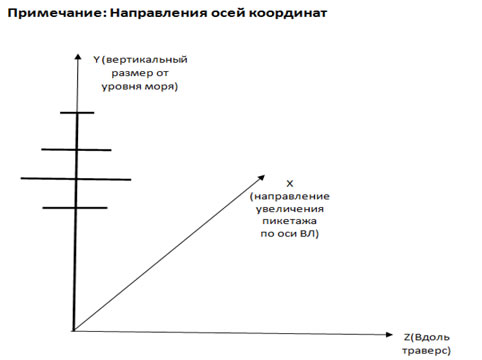

Для изолированного кабеля дополнительно указываются его координаты подвески на опорах. После расстановки опор можно выполнить расчет минимального расстояния «фазный провод – кабель» и минимального габарита от кабеля до земли во всех пролетах линии.

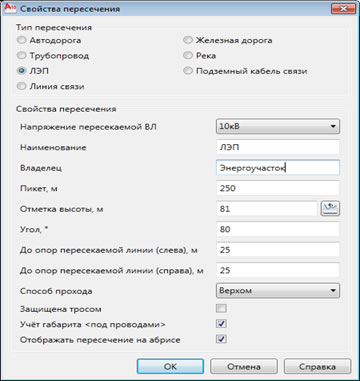

Модуль «Ввод данных по пересечениям»
Данный модуль позволяет идентифицировать пересечки на продольном профиле с возможностью отрисовки их на гребенке профиля и в абрисе в соответствующем масштабе. При этом вводится вся необходимая информация для расчета вертикальных и горизонтальных габаритов до пересечений.

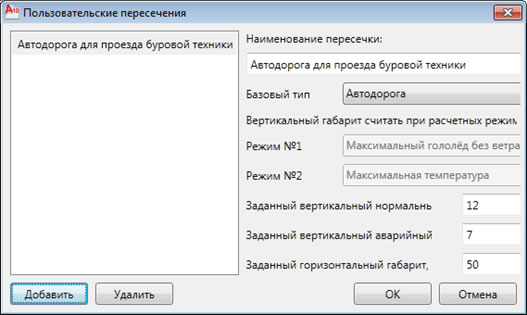

В САПР ЛЭП добавлена возможность вводить пользовательские типы пересечений — это очень удобно в случаях, когда нужно соблюдать нестандартные габариты над пересечениями. В этом случае пользователь сам может создать пересечку с заданными вертикальными и горизонтальными габаритами.

Модуль «Автоматическая расстановка опор по профилю»
Данный модуль позволяет делать расстановку опор в заданном анкерном пролете. Выполняет расчет полученного варианта расстановки по реальному приведенному пролету по:

• габаритам
• схлестыванию
• пляске
• расстоянию между проводом и тросом
• компенсирующим грузам

и иным с выдачей подробного протокола.

Расчеты ведутся по цепной линии с учетом перепада высоты подвеса проводов и тросов в пролетах.

Есть возможности:

• оптимизации расстановки
• использования вариантов повышенных опор
• расстановки в произвольном направлении от любого типа опоры ЛЭП

Удобный и простой интерфейс корректировки результатов расстановки опор – любую опору можно сдвинуть, изменить шифр, номер, удалить, установить банкетку или указать величину срезки грунта под опору, просто указав мышкой на опору.

Программа расстановки поддерживает два вида запретов. Возможность настройки обозначения опор на профиле в зависимости от типа и материала. Запуск  программы осуществляется простым выбором пикетов начальной и конечной анкерных опор на профиле из списка. Если расстановка выполняется от промежуточной опоры, то можно вручную ввести нужный пикет

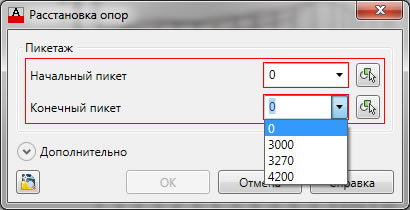

Запуск Автоматической расстановки опор:

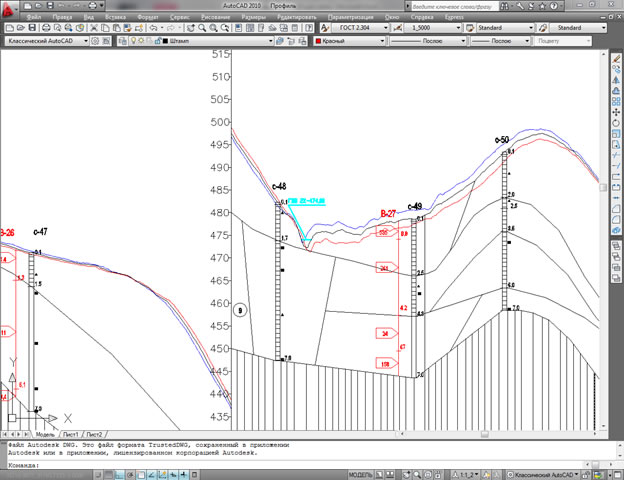

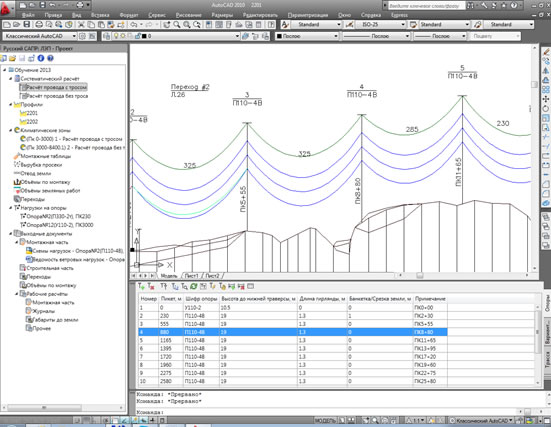

После расстановки опоры отрисовываются на профиле. Затем их можно откорректировать (изменить пикет, шифр и т.д.).

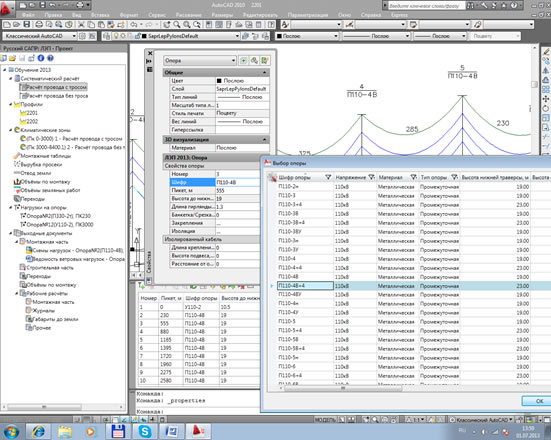

Корректировка всех объектов чертежа выполняется через свойства объекта:

Или через табличный редактор:

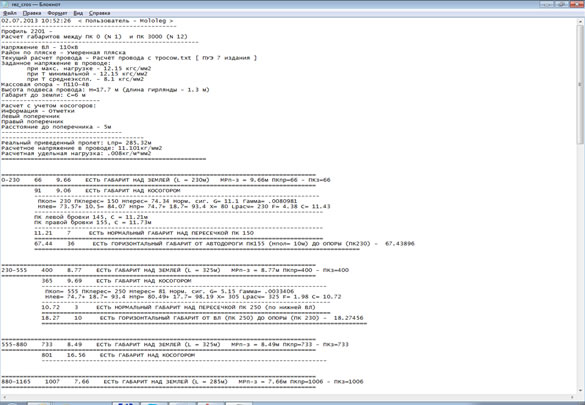

Протокол работы программы расстановки
Позволяет проектировщику легко принять решение о применимости результатов расстановки по данному документу.

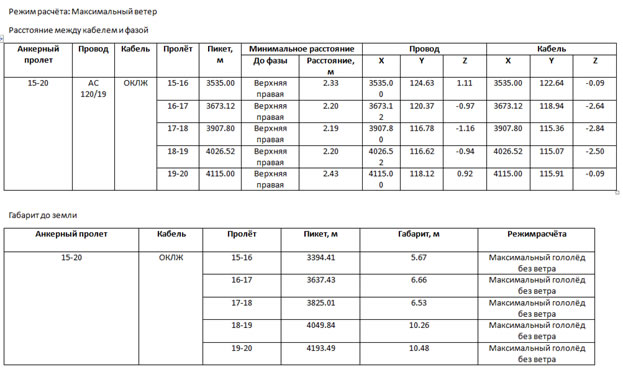

Если на линии подвешен изолированный кабель, то можно вывести дополнительно расчет минимального расстояния «фаза-кабель»

Модуль «Ручная расстановка опор»

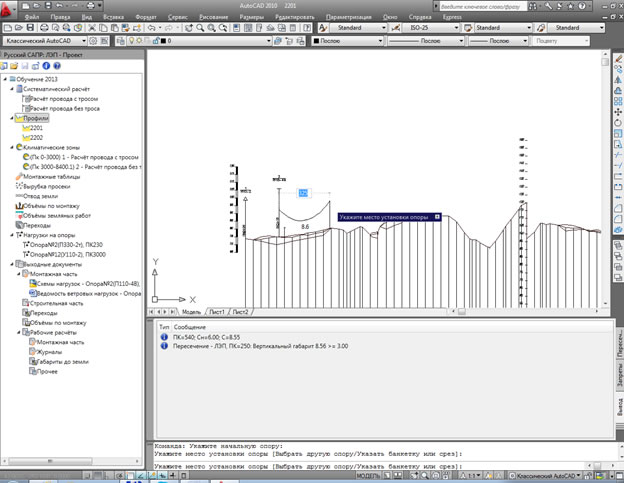

Данный модуль позволяет выполнять расстановку опор по профилю с помощью классического «шаблона» по габаритному пролету. В режиме реального времени проектировщик видит в табличном редакторе (закладка «Вывод») всю необходимую информацию для выбора места установки опоры ЛЭП (габариты до земли, до пересечек и т.д). А так же может визуально отслеживать место установки опоры на чертеже профиля.

Модуль Выравнивание пролетов
Данный модель позволяет проектировщику запуск процедуры выравнивания пролетов по длинам — программа попытается выровнять длины пролетов в заданном анкерном пролете.

Модуль «Оформление профиля»
Данный модуль позволяет выполнить:

• отрисовку кривых провисания проводов
• отрисовку тросов и изолированного кабеля
• отрисовку расчетных и приведенных пролетов
• отрисовку длин анкерных участков
• разграничение участков с разными расчетами проводов
• обозначение переходов на профиле
• отрисовку итоговых таблиц по шифрам опор и пикетам
• выравнивание длин пролетов в указанном анкерном пролете

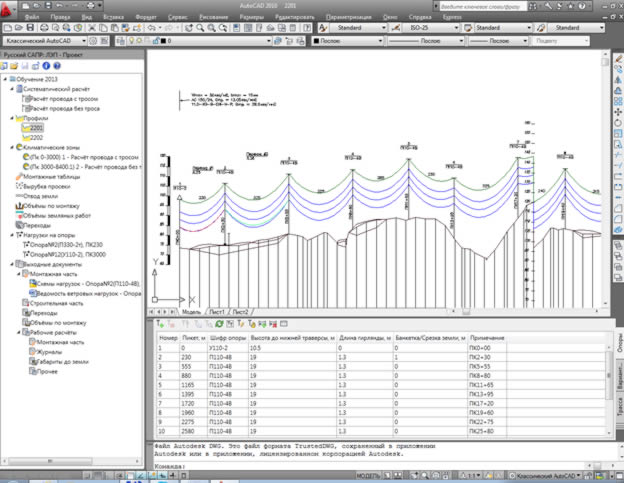

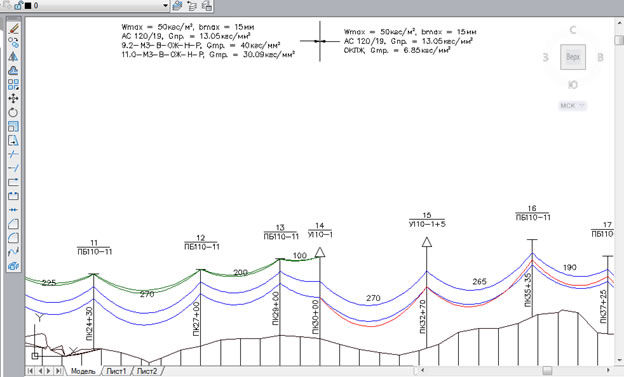

Пример оформленного профиля:

Модуль «Монтажные таблицы»

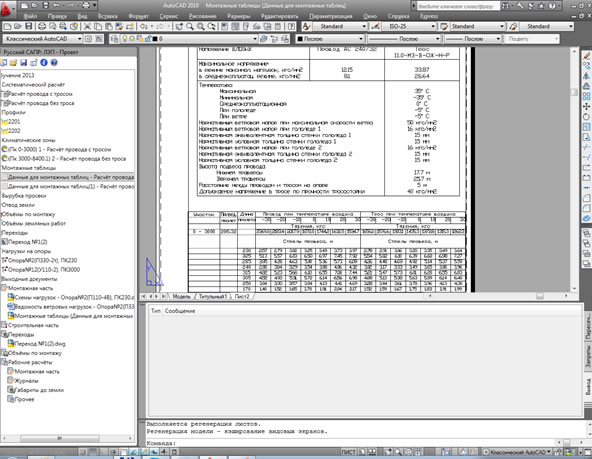

По результатам расстановки опор рассчитываются монтажные таблицы провода и троса и создается выходной документ — благодаря модулю «Монтажные таблицы».

Модуль «Расчет и оформление переходов»
Благодаря данному модулю ввод исходных данных выполняется посредством простого переноса информации по пересечкам с профиля, выбрав нужный пролет из предлагаемого списка. В результате выдается готовый чертеж перехода для согласования в заданном масштабе и формате чертежа. Так же есть возможность ручного создания перехода, независимо от наличия профилей в проекте

Пример чертежа перехода:

Модуль «Ведомость вырубки просеки»
Благодаря данному модулю после ввода данных формируется ведомость вырубки со сводным листом и документ по объемам лесоочистительных работ. Расчеты можно сделать как по требованиям ПУЭ-7, так и в соответствии с Приказом N223 ФАЛХ. При вводе данных сделана возможность учета тех случаев, когда лес растет не от оси ВЛ (чересполосицы залесенных участков и угодий в любой последовательности, в том числе и чередование леса с разными характеристиками).

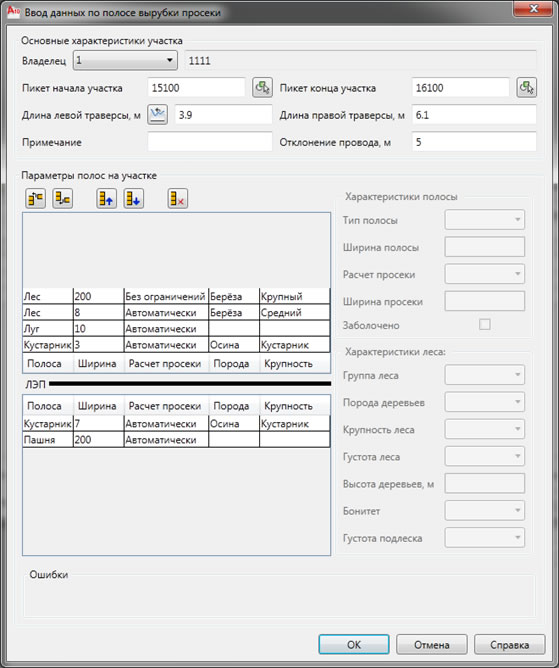

Вид экрана ввода данных:

При вводе данных можно учесть большое разнообразие взаимного расположения участков леса и угодий. При этом можно указать, что лес растет на заданной ширине от оси ВЛ слева и (или) справа, либо растет без ограничения. Также можно указать принудительную ширину вырубки просеки (дорубку).

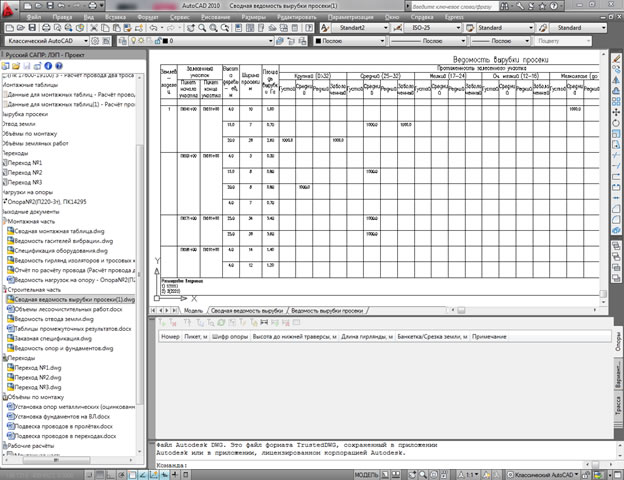

Фрагмент чертежа ведомости вырубки:

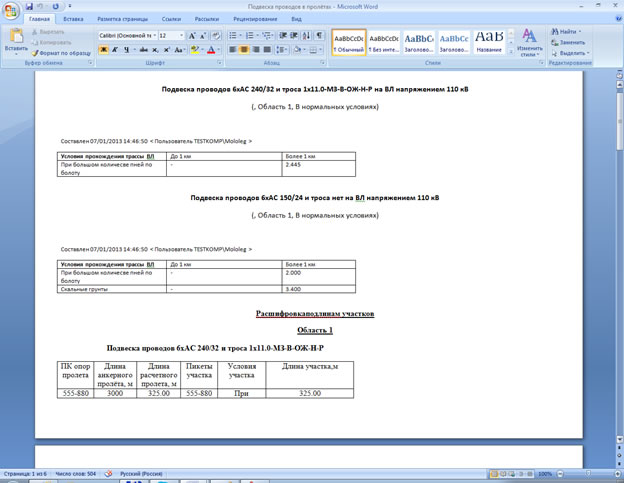

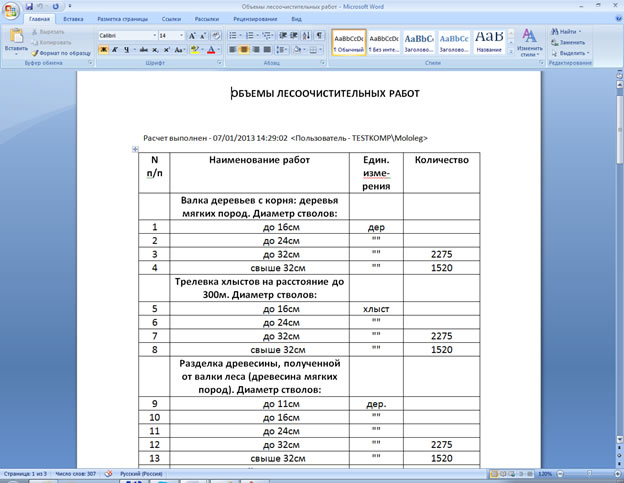

Пример объемов лесоочистительных работ:

Модуль «Ведомость отвода земли»
В данном модуле информация по залесенности считывается из ведомости вырубки (либо вводится вручную), информация по опорам ЛЭП — с профилей объекта. При наличии данных по ведомости вырубки и выполненной расстановки опор полностью отсутствует необходимость дополнительной ручной корректировки данных, потому что расчет выполняется автоматически. При импорте данных из ведомости вырубки автоматически учитывается взаимное расположение леса и угодий и производится расчет ширины полосы отвода. Так же учитываются участки, не вошедшие в отвод.

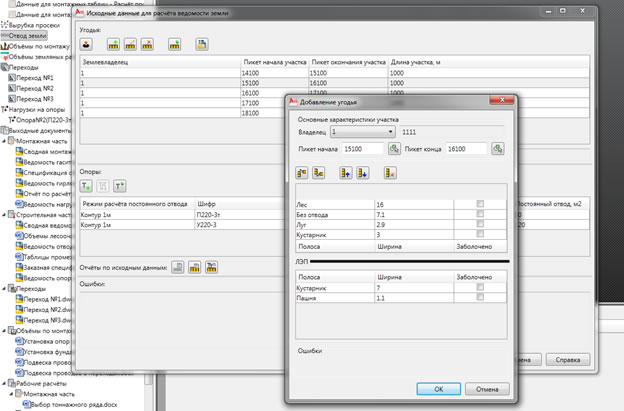

Интерфейс ввода данных:

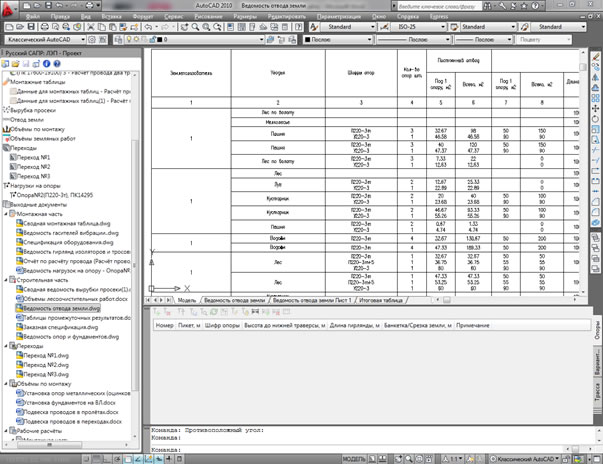

Выходная форма:

В новой версии САПР ЛЭП при расчете постоянного и временного отвода под опору учитывается чересполосица участков. Общая площадь отводов разбивается пропорционально площади проекции опоры, попавшей в соответствующую полосу. Дополнительно сделана настройка, позволяющая либо вычитать постоянный отвод под опору из общего временного отвода, либо нет.

Модуль «Нагрузки на опоры»
Данный модуль позволяет:

• выполнить сбор нагрузок на все виды опор (от тяжения, от ветра на провода и тросы, от ветра на конструкцию опоры и иных), установленных по трассе
• рассчитать моменты от нагрузок
• оформлять схемы нагрузок в заданных режимах
• выполнить расчет нагрузок на грибовидные подножники под металлические решетчатые опоры

Ввод данных может осуществляться разными способами:

• произвольный ввод (не зависимо от наличия расстановки)
• импорт информации с профиля

Программа позволяет очень гибко описать различные конфигурации наличия или отсутствия тросов различных на опоре. Так же при расчете учитывается, что тяжение слева и справа от угловой опоры может отличаться из-за разных приведенных пролетов. Расчет весовых и ветровых нагрузок будет учитывать разные длины пролетов слева и справа от опоры.
В новой версии по просьбам проектировщиков реализован расчет нормативных нагрузок

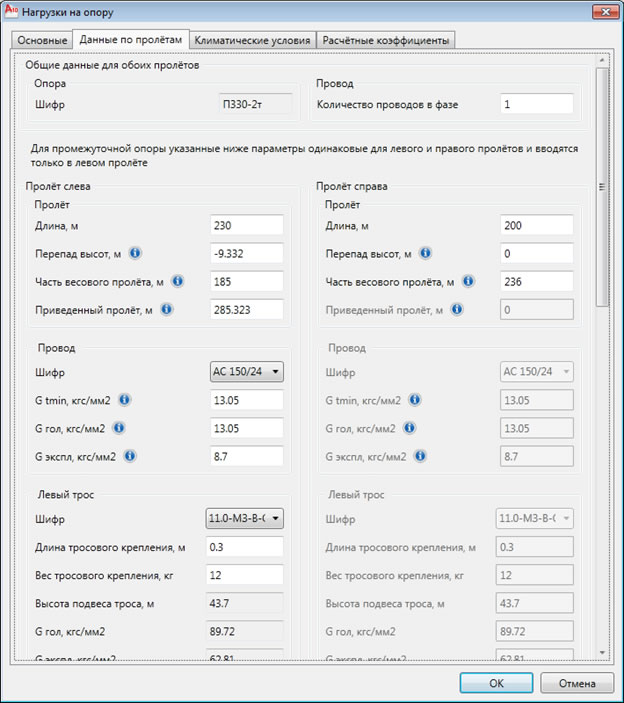

Вид формы для ввода исходных данных:

Примеры выходных документов, формируемых в программе:

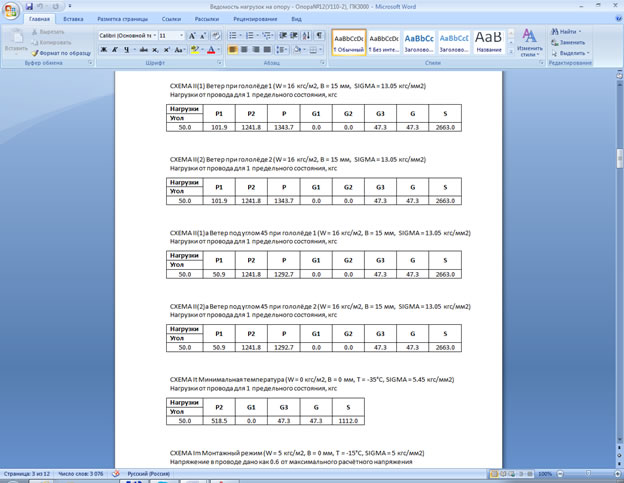

• Ведомость нагрузок на опору

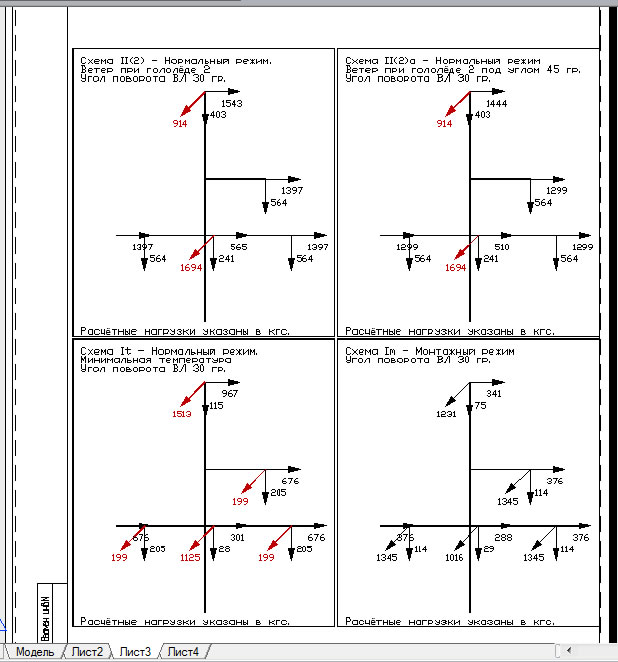

• Схемы нагрузок на опору

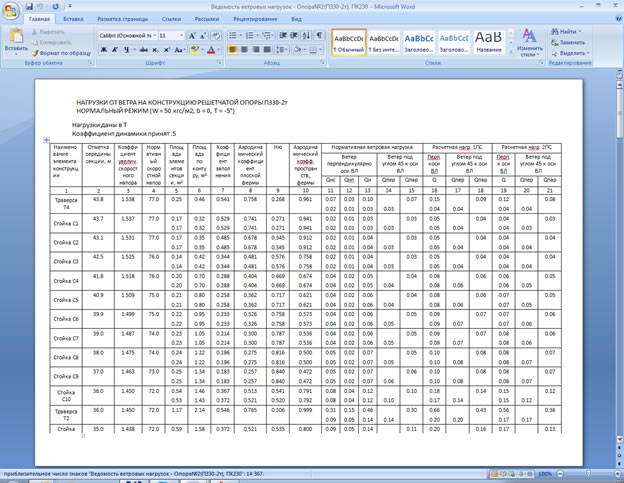

• Ведомость ветровых нагрузок

Нашими специалистами ведется работа по заполнению базы данных решетчатых опор информацией по сортаменту — с той целью, чтобы исключить необходимость проектировщикам делать это самостоятельно при расчетах нагрузок. На данный момент введены практически все опоры классов напряжения 35-110кВ

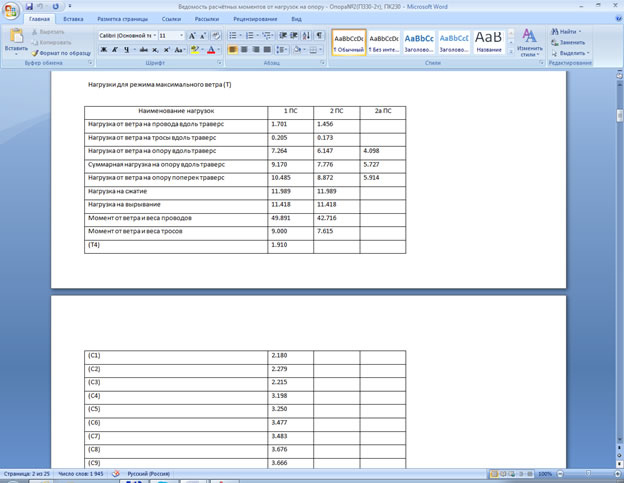

• Ведомость расчетных моментов на опору

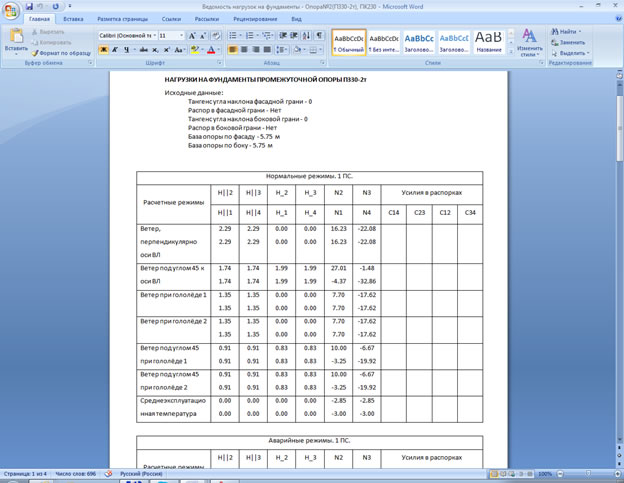

• Ведомость нагрузок на фундаменты

Модуль «Расчет свайных закреплений»
Данный модуль предназначен для проектирования свайных фундаментов опор воздушных линий электропередачи (ЛЭП) и открытых распределительных устройств (ОРУ) подстанций в соответствии с требованиями СП 50-102-2003 «Проектирование и устройство свайных фундаментов». Для расчета вводится конструкция свайного куста, грунтовые условия на пикете установки опоры и нагрузки, которые будут действовать на закрепление. Программа выполняет полную проверку с выдачей итогового документа.

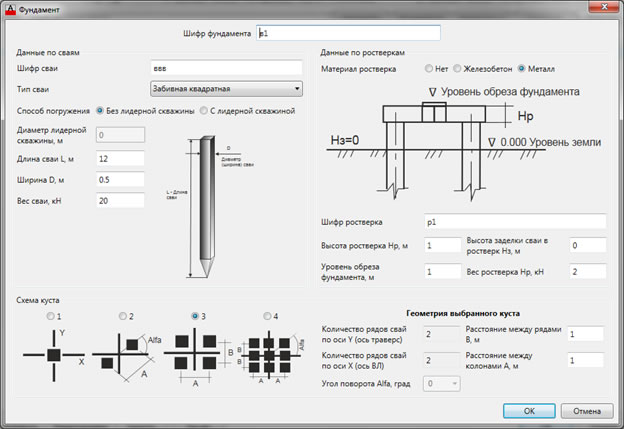

Пример конструирования свайного куста

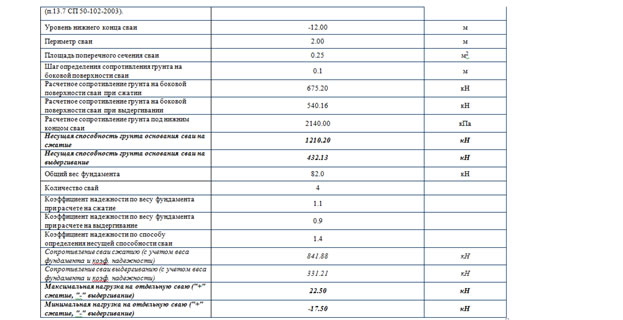

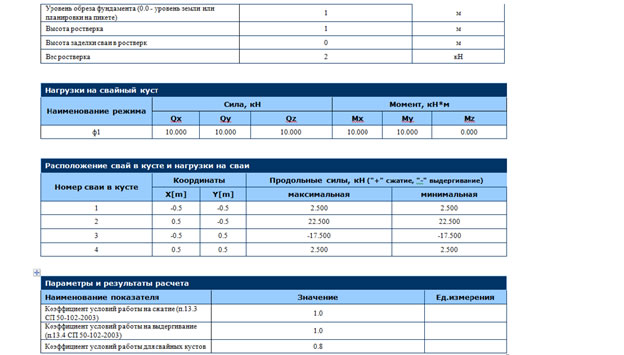

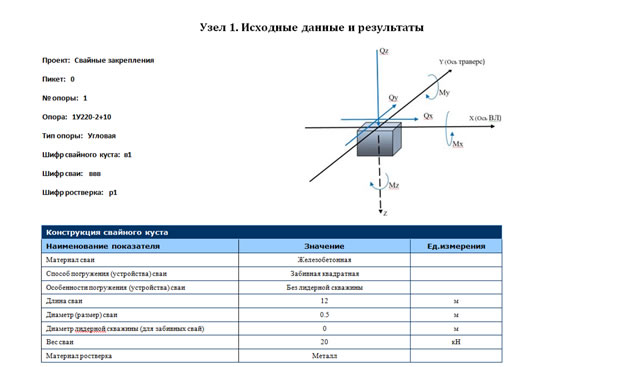

Пример выходного документа с результатами расчетов:

Модуль «Привязка закреплений и изолирующих подвесок к опорам для создания ведомостей и спецификаций»

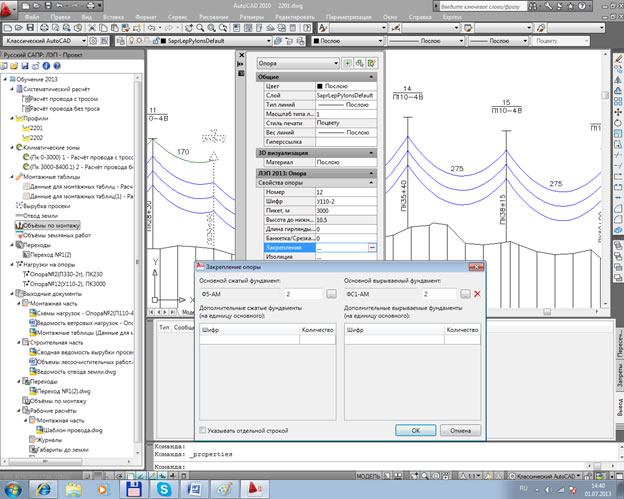

Привязка выполняется через свойства опоры. Сделан удобный функционал копирования введенных свойств опоры на другие опоры по всему проекту с проверкой корректности введенных данных.

Модуль «Объемы по монтажу»
Данный модуль позволяет выполнять расчеты объемов по монтажу опор и закреплений в заданных условиях, а так же объемы по монтажу провода и троса по линии и на переходах. Ввод данных значительно упрощается при наличии предварительно рассчитанных ведомости вырубки или отвода земли, а так же выполненной привязки закреплений к опорам.
В новой версии модуль «Объемы по монтажу» учитывает наличие чересполосицы после импорта — проектировщику дается возможность самостоятельно выбрать из списка полос ту, по которой необходимо выполнить расчеты объемов работ

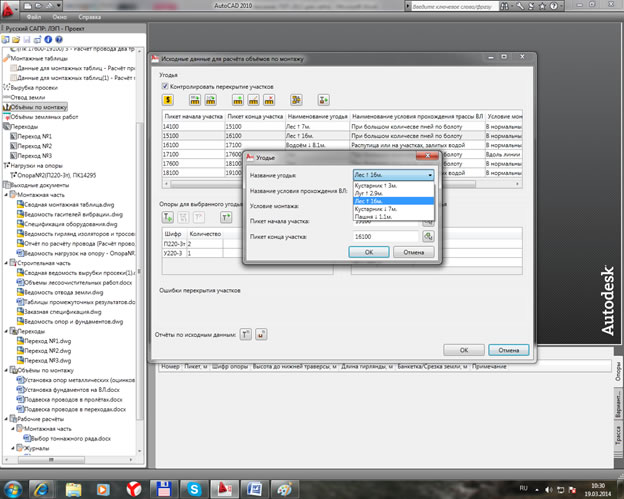

Пример интерфейса ввода данных

Выполняется пять расчетов. Объемы по монтажу:

• Металлических опор
• Железобетонных опор
• Фундаментов
• Проводов и тросов в пролетах
• Проводов и тросов на переходах

В этой версии в выходных документах добавлены удобные таблицы для проверки всех расчетов.

Внешний вид объемов по монтажу проводов и тросов в пролетах

Модуль «Объемы земляных работ»
Позволяет выполнить расчет:

• геометрии котлованов под опоры
• объемов вынимаемого грунта
• обратной засыпки
• шпунтового ограждения
• размера банкеток
• привозного грунта для банкеток
• площади одерновки и посева трав
• водоотлива
• щебеночной подготовки

и иных элементов.

Ввод данных выполняется либо на основе ранее введенной информации (по расстановке опор), либо ручным вводом данных независимо от наличия профиля с расстановкой опор.

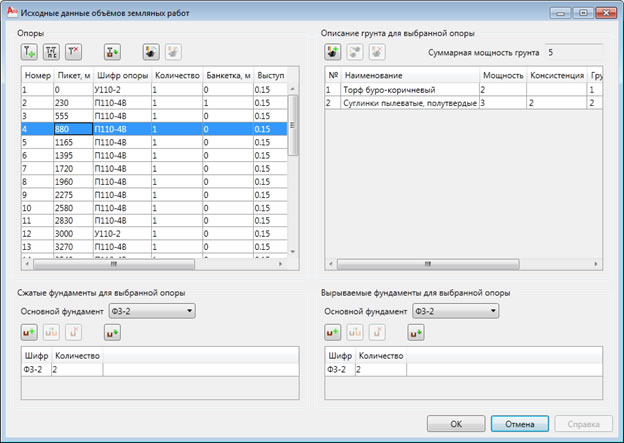

Интерфейс ввода данных

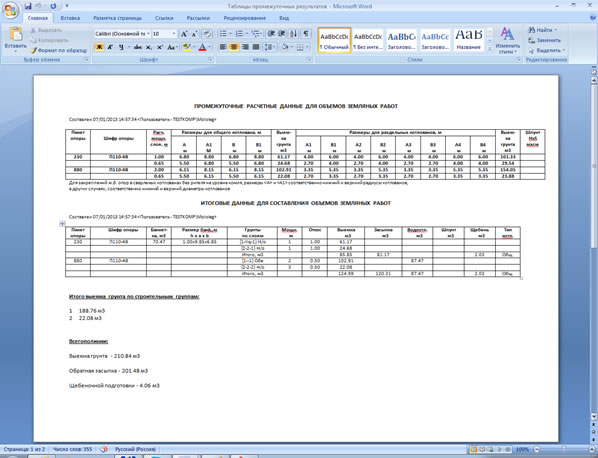

На основе введенной информации создается выходной документ произвольной формы:

Модуль «Программа проверки грибовидных подножников под металлические решетчатые опоры воздушных линий электропередач»
Предназначена для проверки выбранных проектировщиком грибовидных подножников в конкретных грунтах на конкретные нагрузки.

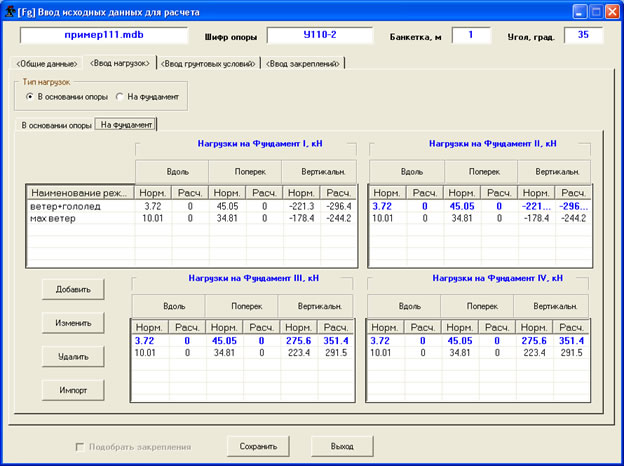

Интерфейс ввода данных по нагрузкам:

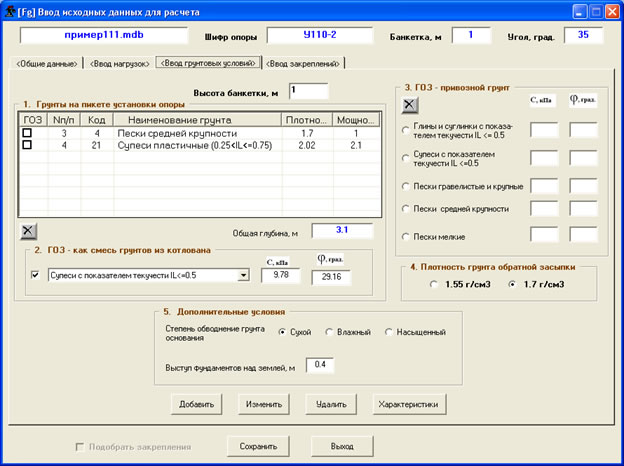

Ввод данных по грунтам на пикете установки опоры и по грунту обратной засыпки

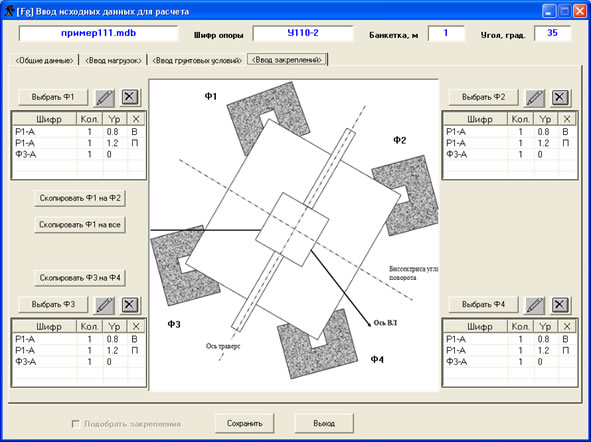

Ввод данных по закреплению опоры

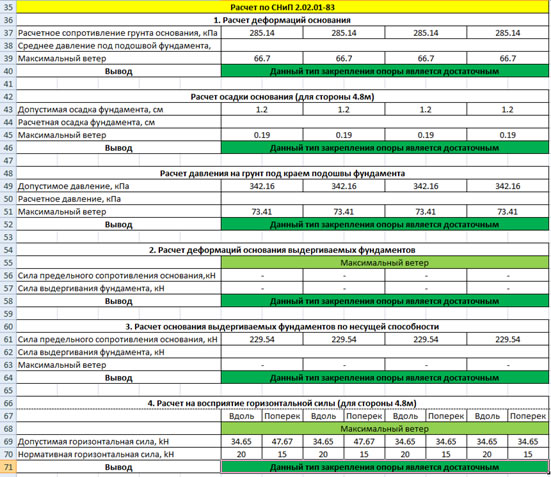

При расчете выполняются все необходимые проверки заданных фундаментов и выдается подробный пошаговый протокол расчета (показан фрагмент протокола):

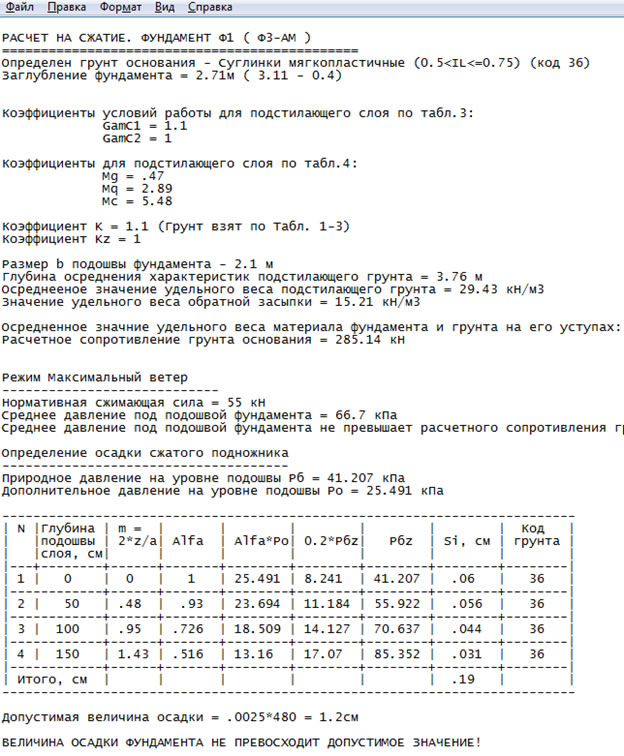

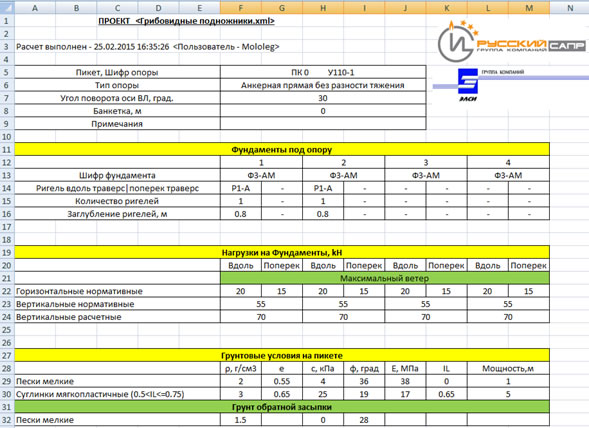

А так же создается основной расчетный документ с итогами по всем расчетам:

Модуль «Расчет больших переходов»
Данный программный модуль предназначен для расчета:

• Высоты расположения приведенного центра тяжести проводов фаз и грозозащитных тросов в зависимости от схемы перехода, типа опор, поверхности земли и параметров пересекаемого водного объекта;
• напряжений и стрел провеса в проводах фазы и тросах для различных сочетаний климатических условий;
• нормируемых габаритов между проводами фаз, поверхностью земли и пересекаемыми объектами;
• нормируемых габаритов между проводами фаз и грозозащитными тросами в переходных пролётах;
• напряжений в точках подвеса проводов фазы и тросов;
• пляски проводов и тросов
• схлестывания

Метод приведенного пролета, используемый для расчета проводов и тросов ВЛ, предполагает равенство горизонтальной составляющей напряжения во всех пролетах анкерного участка. Этот метод дает большие погрешности для больших пролетов или/и при большой разнице в высоте точек крепления проводов на опорах, ограничивающих пролет. Именно этими особенностями характеризуются большие переходы, поэтому для их расчета применили более точный метод действительной длины провода в пролете.
Метод, реализованный в данной программе, основан на том, что расчет напряжений в проводах и тросах для различных сочетаний климатических условий выполняется исходя из действительной длины провода в пролетах между натяжными зажимами и поддерживающими глухими зажимами.

Длина провода/троса в каждом пролете рассчитывается для температуры, при которой выполняется монтаж. Напряжения в проводе/тросе соответствующие всем нормируемым ПУЭ сочетаниям климатических условий рассчитываются исходя из этой длины.

Данный программный модуль выполняет вышеперечисленные расчеты для трех вариантов крепления провода/троса к опорам:

• Натяжные крепления ко всем опорам перехода (все опоры анкерные).
• Поддерживающие гирлянды с роликовыми зажимами на промежуточных опорах и натяжные крепления на анкерных.
• Поддерживающие гирлянды с глухими зажимами на промежуточных опорах и натяжные крепления на анкерных.

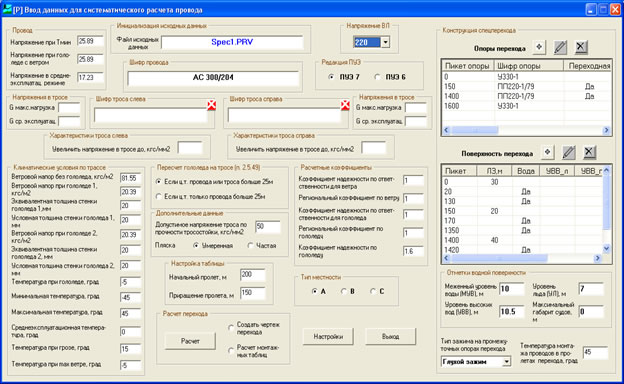

Основная форма для ввода данных:

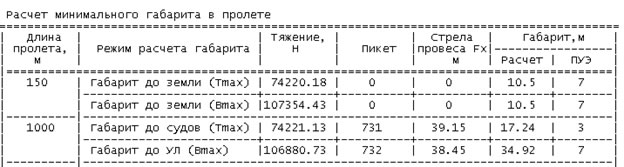

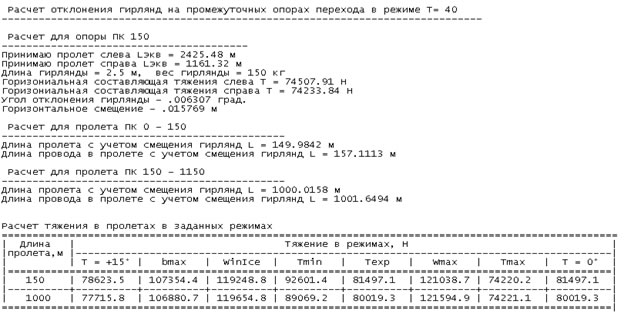

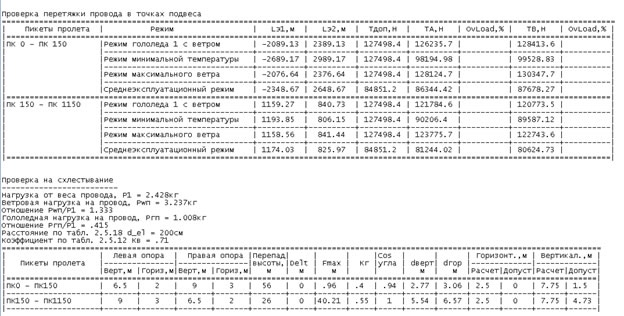

В результате расчета получаем пошаговый протокол расчета (показан фрагмент протокола):

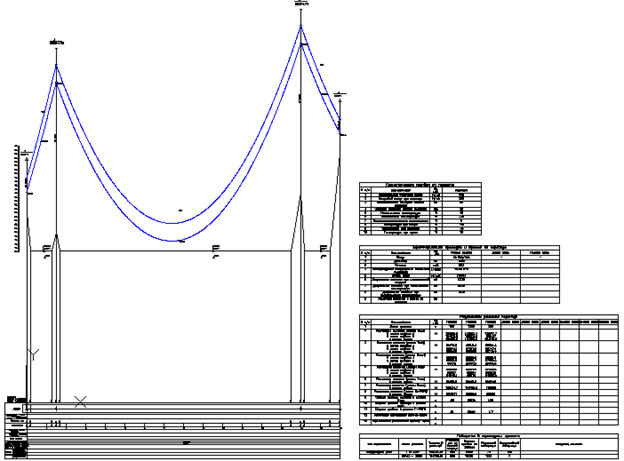

При необходимости есть возможность дополнительно создать чертеж перехода в формате DWG

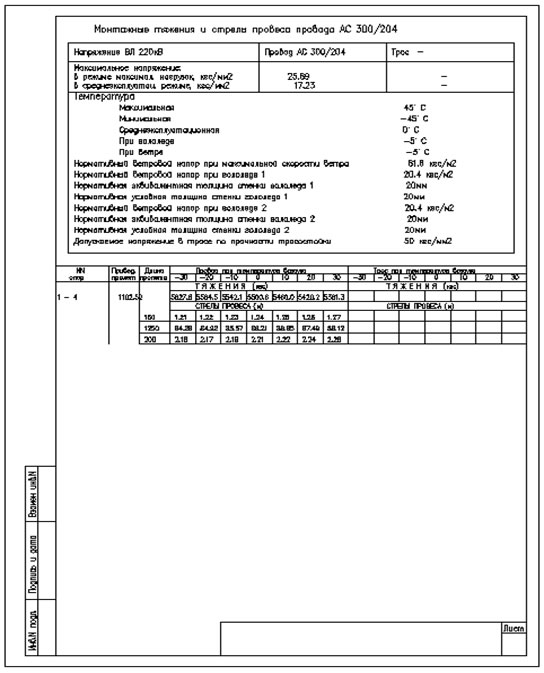

И рассчитать монтажные тяжения и стрелы провеса провода и троса (в соответствии с ВРУ)

Модуль «Строительные ведомости»
Данный модуль включает в себя инструменты для создания ведомости опор и фундаментов ЛЭП и заказной спецификации на строительные конструкции.

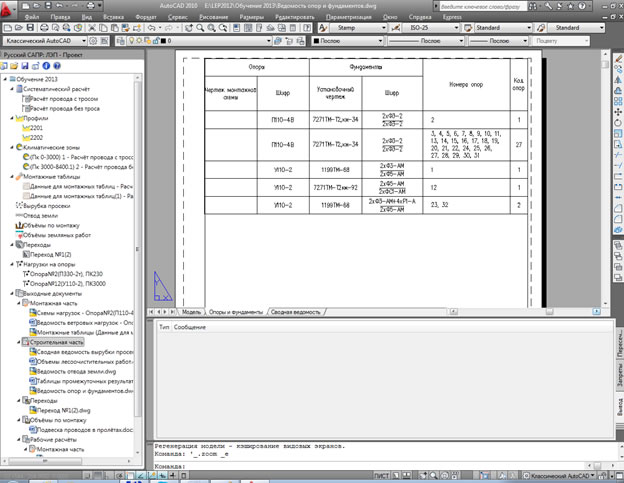

Ведомость опор и фундаментов:

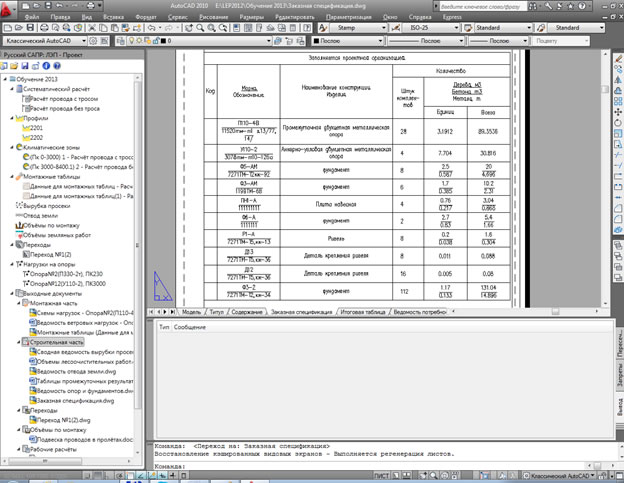

Заказная спецификация на строительные конструкции:

Модуль «Ведомости по изоляции»
Модуль «Ведомости по изоляции» позволяет формировать ведомости:

• гирлянд изоляторов и тросовых креплений
• гасителей вибрации (по СО 34.20.264-2005, редакция 2008 г.) и СО 34.20.265-2005 редакции 2010 г)
• спецификации линейного оборудования
• расчета тоннажного ряда изоляторов

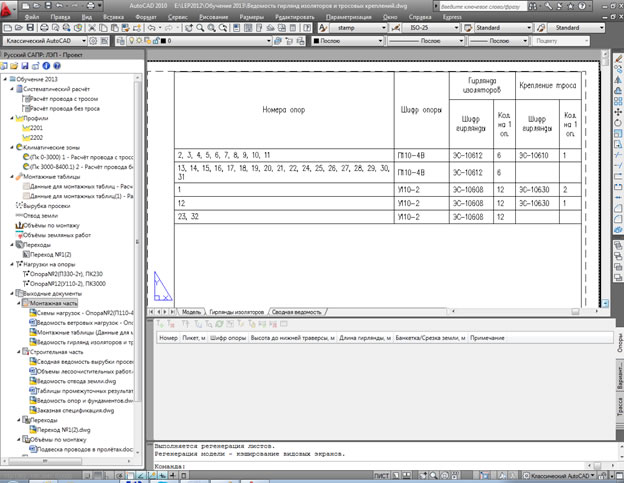

Ведомость гирлянд изоляторов и тросовых креплений:

Ввод данных для спецификации линейного оборудования выполняется двумя способами:

• привязка этого оборудования к опорам и затем, построения на основе этого всех выходных документов
• прямой ввод общего количества и шифров оборудования и расчета на основании этих данных выходных документов

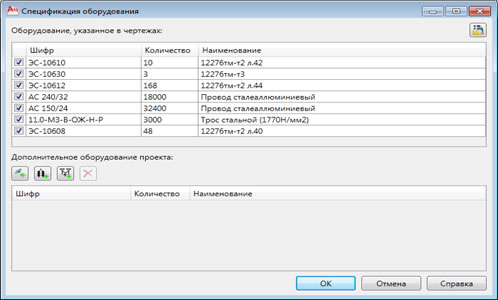

Интерфейс вода данных для расчета:

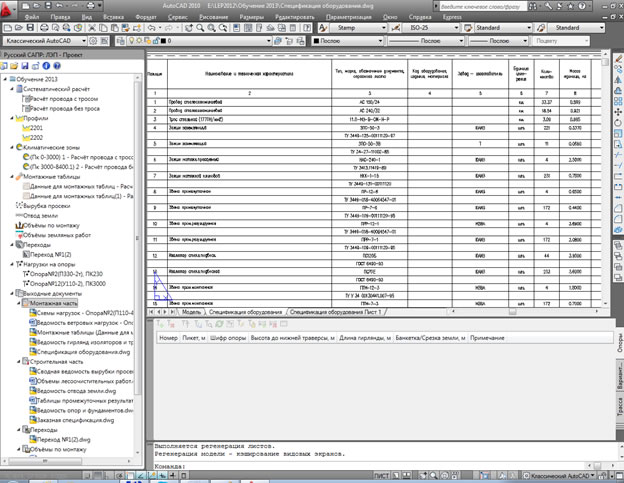

Спецификация линейного оборудования:

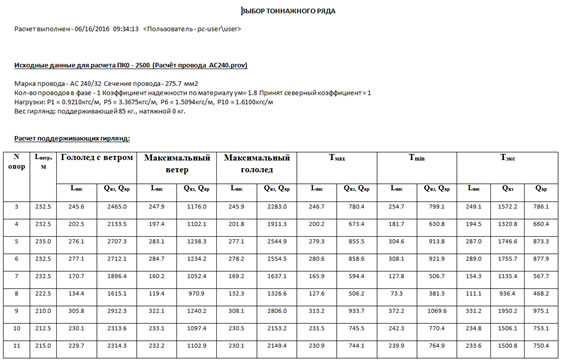

Тоннажный ряд считается в двух режимах:

• предварительный режим — для габаритного пролета
• окончательный режим — для реальных приведенных пролетов на профиле

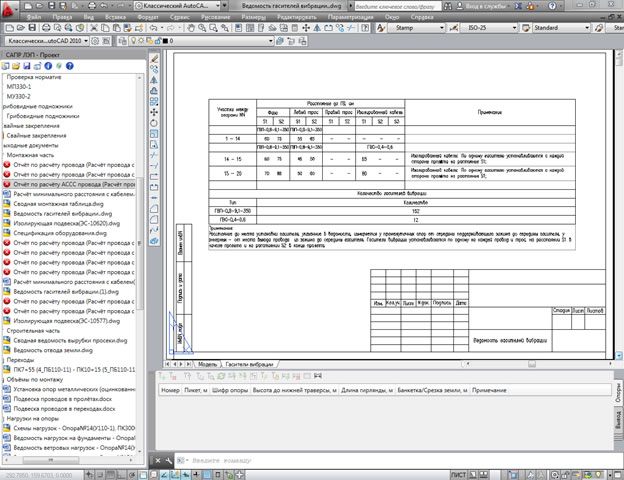

В ведомости гасителей вибрации учитывается возможность наличия на одном участке двух разных тросов и кабеля связи

Модуль «Создание чертежей изолирующих подвесок»

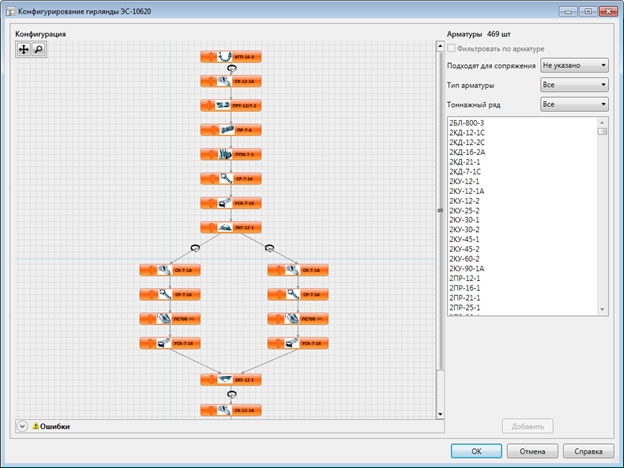

В справочнике гирлянд изоляторов встроен принципиально новый функционал — графический конструктор гирлянд изоляторов. В данном редакторе при выборе каждой арматуры в подвеске, программа автоматически отфильтровывает список всей подходящей для сопряжения арматуры — с учетом типа сопряжения, размеров и тоннажного ряда.

При необходимости проектировщик может самостоятельно выбрать любую арматуру, отключив автоматический подбор.

В окне ошибок будет выдаваться вся информация о совместимости сопрягаемых элементов.

Кроме того, есть возможность разворачивать арматуру вдоль горизонтальной и вертикальной оси для правильного отображения на чертеже

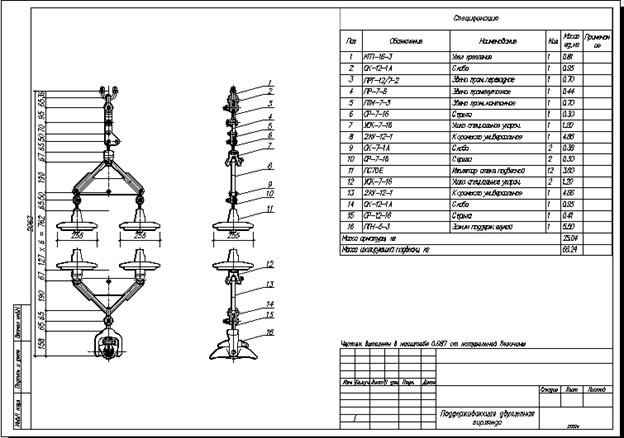

На основе сконструированных в справочнике гирлянд можно затем получить их чертежи в заданных проекциях

Модуль «Расчет заземление опор»

Программа предназначена для проверки заданного проектировщиком типа заземления опоры. На основании введенных проектировщиком данных о грунтах и типе заземления, выполняется приведение реальной многослойной структуры грунта к эквивалентной двухслойной модели [1,3], а затем рассчитывается эквивалентное значение удельного сопротивления грунта и сравнивается с нормативным.
В модуле расчета заземляющих устройств опор ВЛ 35-750 кВ реализована методика, изложенная в типовом проекте 3602тм-т.1, т.2 [1]. Перед началом работы с модулем необходимо ознакомиться с типовым проектом. Условные обозначения в программе приняты такими же, как в типовом проекте.
Метод расчета заземляющих устройств опор ВЛ заключается в следующем:

• Определение расчетной величины удельного эквивалентного сопротивления грунта (ρэ, Ом*м), соответствующего реальным параметрам электрической структуры грунта в месте установки опоры.
• Выбор типа и параметров заземляющего устройства.
• Расчет сопротивления заземляющего устройства, Ом.
• Определение соответствия рассчитанной величины сопротивления заземляющего устройства требуемой нормативной величине заземляющего устройства опоры в соответствии с п. 2.5.129 ПУЭ-7.
• Расчет импульсного сопротивления заземляющего устройства.

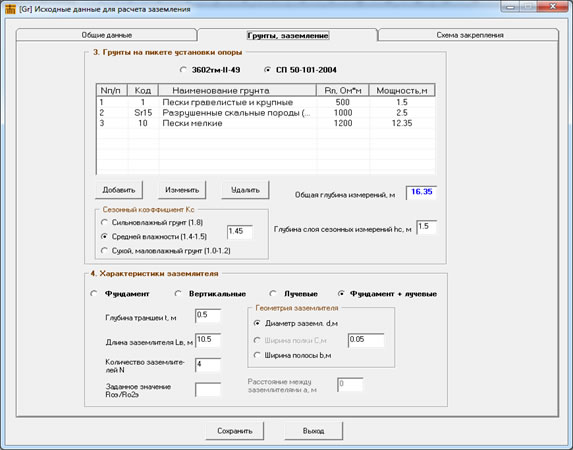

Интерфейс ввода данных по грунтам и типу заземления:

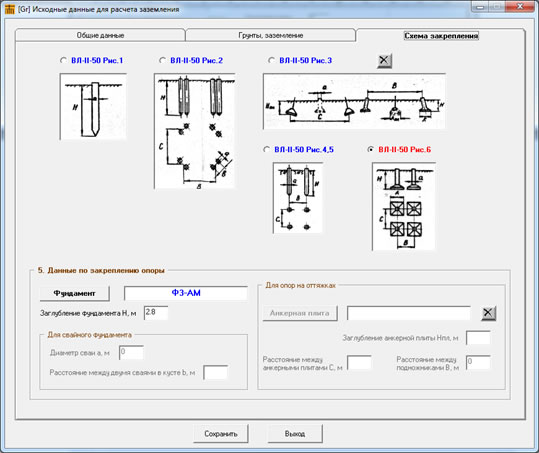

Ввод данных по схеме заземления:

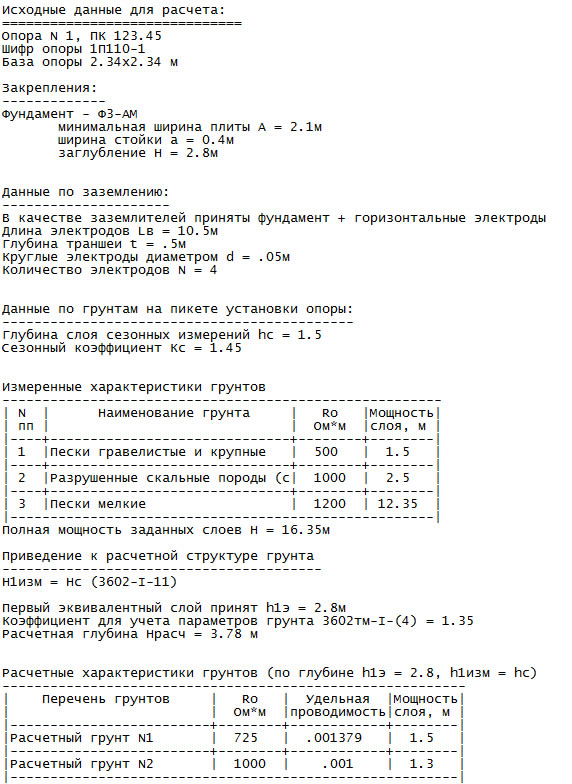

Результата работы программы - протокол:

Дополнительный функционал

Имеется ряд дополнительных функций:

• Журнал закреплений
• Журнал расстановки опор
• Журнал напряжений
• Расширенный журнал напряжений
• Журнал изолирующих подвесок

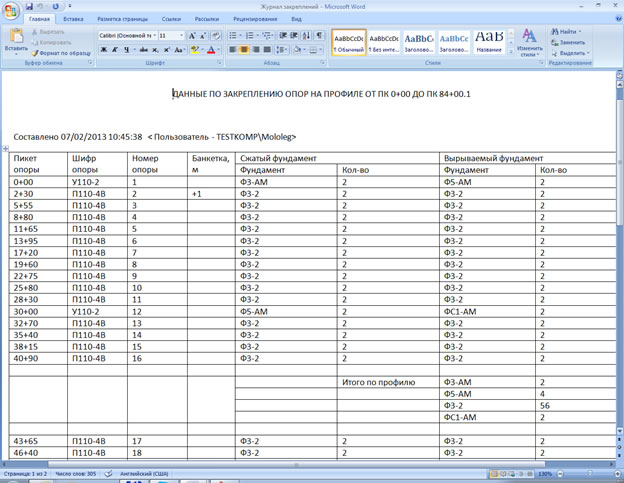

Журнал закреплений

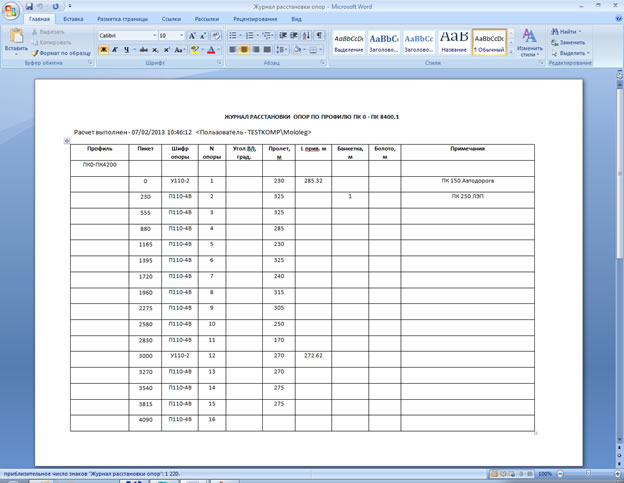

Журнал расстановки опор

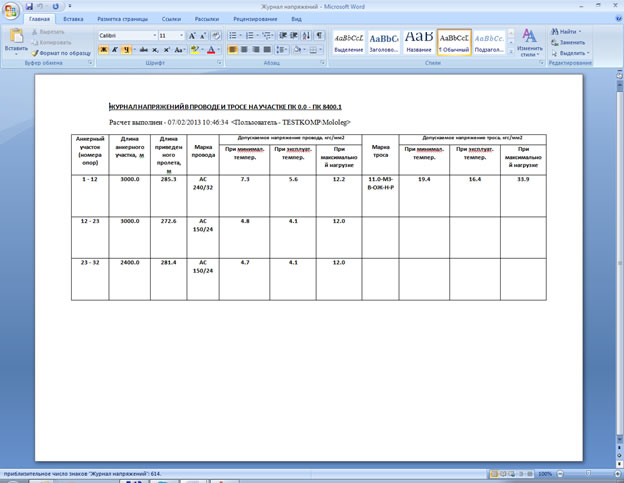

Журнал напряжений

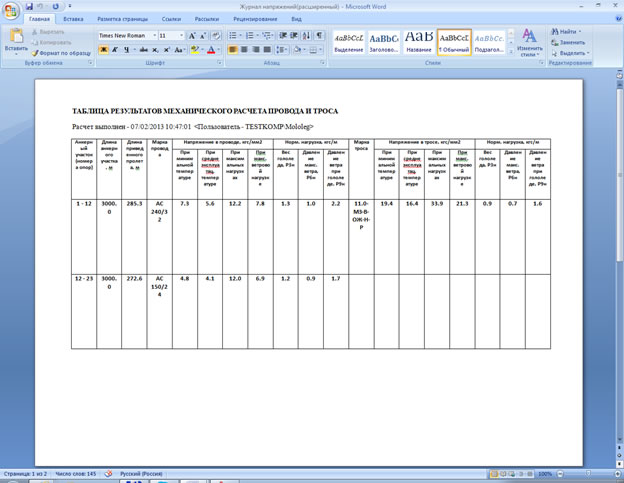

Расширенный журнал напряжений

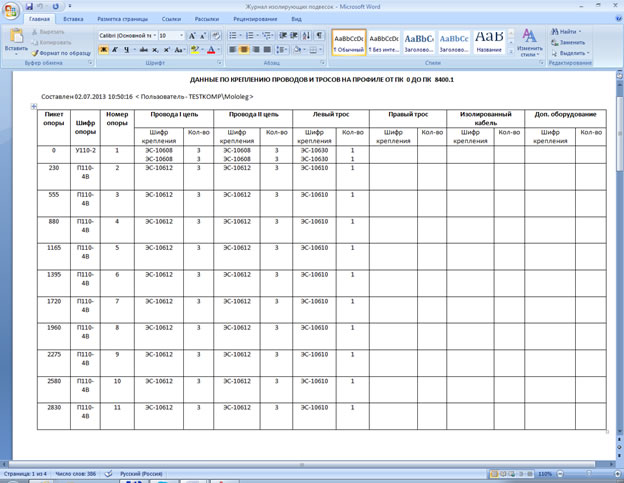

Журнал изолирующих подвесок

В САПР ЛЭП 2016 функция оцифровки профиля при необходимости позволяет получить информацию не только по оси ВЛ, но и по правому и левому поперечникам, причем для достаточно сложной пересеченной местности. Соответственно, все расчеты габаритов до земли в этом случае будут вестись с учетом косогоров.

Особенно хочется отметить, что алгоритм оцифровки теперь пошаговый — именно это позволяет в любой момент на любом участке профиля «откатиться» назад, если оцифровка пошла не в том направлении и указать нужный отрезок на линии земли или косогоре.

Минимальные системные требования для работы Смарт ЛЭП:

Для корректной работы приложения необходимо, чтобы Ваш компьютер соответствовал следующим минимальным системным требованиям:

Процессор:

• Базовые требования: с тактовой частотой 2,5–2,9 ГГц
• Рекомендуется: с тактовой частотой выше 3 ГГц

Память:

• Базовые требования: 8 ГБ
• Рекомендуется: 16 ГБ

Дисковое пространство:

• 7 Гб

Операционная система:

• Microsoft Windows 7 SP1, разрядности 64 бита
• Microsoft Windows 8.1, разрядности 64 бита
• Microsoft Windows 10, разрядности 64 бита

Внимание: версии Microsoft Windows XP и Windows Vista не поддерживается.

Нанософт nanoCAD:

• Нанософт nanoCAD Plus 20.1
• Нанософт nanoCAD Plus 21.0
• Нанософт nanoCAD Plus 22.0

Внимание: версии Autodesk AutoCAD LT не поддерживаются!

Внимание: Autodesk AutoCAD 32 бита не поддерживается!

Autodesk AutoCAD :

• Autodesk AutoCAD 2017
• Autodesk AutoCAD 2018
• Autodesk AutoCAD 2019
• Autodesk AutoCAD 2020
• Autodesk AutoCAD 2021
• Autodesk AutoCAD 2022
• Autodesk AutoCAD Civil 3D 2017
• Autodesk AutoCAD Civil 3D 2018
• Autodesk AutoCAD Civil 3D 2019
• Autodesk AutoCAD Civil 3D 2020
• Autodesk AutoCAD Civil 3D 2021
• Autodesk AutoCAD Civil 3D 2022
• Autodesk AutoCAD Electrical 2017
• Autodesk AutoCAD Electrical 2018
• Autodesk AutoCAD Electrical 2019
• Autodesk AutoCAD Electrical 2020
• Autodesk AutoCAD Electrical 2021
• Autodesk AutoCAD Electrical 2022
• Autodesk AutoCAD Architecture 2017
• Autodesk AutoCAD Architecture 2018
• Autodesk AutoCAD Architecture 2019
• Autodesk AutoCAD Architecture 2020
• Autodesk AutoCAD Architecture 2021
• Autodesk AutoCAD Architecture 2022
