О продукте WinELSO

Состав программы WinELSO

• Подсистема формирования схем электроснабжения объекта как в формате расстановки оборудования и прокладки ЛЭП на планах, так и формате схем распределительных устройств
• Подсистема построения расчётных моделей и выполнения электротехнических расчётов
• Подсистема выполнения светотехнических расчетов
• Подсистема автоматизированной разработки документации
• Сервисная подсистема

Выходная документация

WinELSO автоматизирует получение:

• таблицы нагрузок по РТМ 36.18.32.4-92 и по СП 31-110;
• чертежей питающей и распределительной сети, кабельных журналов, ведомостей потребности кабелей, проводов по ГОСТ 21.613-88;
• светотехнических ведомостей;
• спецификации оборудования.

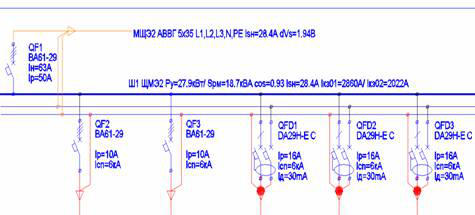

Электрические схемы выполняются в формате проектных документов. Расчётная модель интегрирована в схему

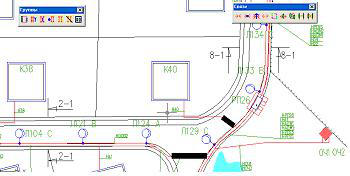

Подсистема формирования схем электроснабжения выполняет

• расстановку силового (щиты, отдельные нагрузки, розетки и.т.д.) и несилового (счетчики, датчики охранной, пожарной сигнализации, контрольно-измерительные приборы и т.д.) оборудования;
• размещение электромонтажных и электроустановочных изделий (лотки, короба, трубы, металлорукава и т.д.);
• расчет допустимого нагружения кабельнесущих систем.
• определение на планах помещений и площадок и задание их характеристик;
• трехмерную прокладку силовых и несиловых (контрольных и прочих слаботочных) кабелей и проводов на строительной подоснове в ручном, автоматическом и автоматизированном режимах;
• задание вертикальных участков ЛЭП в виде отдельных элементов или в виде свойств ЛЭП;
• автоматический подсчёт длин кабелей и проводов, с учётом персональных относительной и абсолютной погрешностей на длину, и вертикальных участков;
• автоматическую группировку кабелей и проводов;
• подсчёт количества электроприёмников, суммарной мощности, средневзвешенного коэффициента мощности группы. Подсчёт выполняется автоматически по признаку графического контакта конечных и вершинных точек ЛЭП и ЭП;
• построение многовводовых схем РУ ТП, ВРУ и ГРЩ, распределительных, групповых и других щитов. Построение таких схем выполняется с использованием переключателей и секционных выключателей;
• установку ярлыков элементов для информационной связи между фрагментами чертежа, контроль ярлыков, назначение им независимых от элементов свойств отображения и состава справочных записей;
• автоматизированную передачу данных между расчётными схемами РУ и схемами на планах.

Подсистема электротехнических расчетов позволяет

• назначая связи между элементами, как на планах, так и на схемах, производить построение модели электроснабжения объекта. Назначение связей выполняется по фазам, N и PE в ручном и автоматическом режимах. В автоматическом режиме назначение связей выполняется, если имеется графический контакт между элементами.
• проводить на основании построенной модели электротехнические расчёты:
  • расчёт нагрузок с использованием методик коэффициентов использования, спроса и участия в максимуме. Используются нормативные коэффициенты в соответствии с РTM36.18.32.4, СП 31-110, РД34.20.185 и его дополнения и РМ2696 или назначенные произвольно для конкретных ЭП. Учитывается зависимость коэффициентов от количества ЭП, уровня электроснабжения (вводной, распределительный, групповой), профиля и конструкции сооружения. Имеется возможность легко добавлять в базу данных значения нормативных коэффициентов;
  • выбор кабелей и проводов по расчетным (номинальным) токам, значениям длительно допустимых токов идопустимых токов КЗ. Используются нормативные допустимые токи в соответствии с ПУЭ изд. 6, ГОСТ16442, ГОСТ 18410, нормативными документами, каталогами и справочными данными на конкретные типы кабелей и проводов. Учитывается зависимость допустимых токов от нормативного документа, материала проводника и изоляции, среды прокладки (воздух, земля, вода), номинального напряжения, размещения одножильных кабелей (пучком, однорядно), поправочного коэффициента на совместную прокладку с другими кабелями и условия прокладки (лоток, труба …). Имеется возможность легко добавлять в базу данных и соответственно учитывать в расчётах значения допустимых токов в соответствии с новыми нормативными документами;
  • выбор шин по расчетным (номинальным) токам и значениям допустимых токов. Используются нормативные допустимые токи шин в соответствии с ПУЭ изд. 6. Имеется возможность легко добавлять в базу данных и соответственно учитывать в расчётах значения допустимых токов в соответствии с новыми нормативными документами;
  • расчёт потерь напряжения на элементах схемы в соответствии с расчётными значениями токов и установленными значениями активных и реактивных сопротивлений. Сопротивления элементов могут быть заданы в базе на конкретный элемент (группу элементов) или вычислены. Учитывается зависимость активного сопротивления элементов от температуры проводников. Реактивные сопротивления одножильных ЛЭП и шин вычисляются в зависимости от среднего расстояния между проводниками. Для преобразователей (трансформаторов) при вычислении сопротивления на стороне низкого напряжения учитывается сопротивление сети на стороне высокого напряжения;
  • автоматизированный подбор: ЛЭП - с целью обеспечения допустимого отклонения напряжения на нагрузках в нормальных и аварийных режимах работы схемы, а также в режимах запуска электродвигателей; трансформаторов тока - по номинальным токам, токам КЗ, точности измерения в системах учета;
  • расчёт токов КЗ на входах и выходах элементов. Вычисляются трех-, двух- и однофазные на рабочий (N) и защитный (PE) проводники токи КЗ с учётом сопротивления дуги, подпитки места КЗ от электродвигателей и температуры прогрева. Имеется возможность назначать значения сопротивления дуги для любого элемента (по умолчанию 15 мОм). Расчёты выполняются по методикам ГОСТ 28249-93 и "петле фаза-нуль". При выполнении расчётов по "петле фаза-нуль" выполняется расчёт сопротивления петли в соответствии с исследованиями НИИ Тяжпромэлектропроект. При расчете учитываются сопротивление замкнутых контактов коммутаторов и болтовых соединений ЛЭП в соответствии с ГОСТ 28249-93, а также подпитка места КЗ от электродвигателей и температура нагрева кабелей;
  • расчет кабелей и проводов по термической стойкости к токам короткого замыкания;
  • автоматизированный подбор аппаратов по номинальным и пусковым токам, токам чувствительности защиты, допустимым токам кабелей и проводов, динамической устойчивости к токам короткого замыкания, термической стойкости и коммутирующей способности;
  • автоматизированный подбор трансформаторов тока по номинальным токам, токам КЗ, точности измерения в системах учёта.
• сохранять расчётные данные для последующего отображения в документах;
• управлять режимами (нормальный, аварийный, пусковой) схемы. Переключение с нормального режима в аварийный и обратно достигается переводом переключателей и секционных выключателей из замкнутого в разомкнутое состояние и наоборот. Пусковые режимы реализуются переводом в режим пуска одного или сразу нескольких электроприёмников, у которых этот режим реализуется (электродвигатели, светильники с ртутными лампами высокого и низкого давления и пр.).

Элементы схемы – «интеллектуальные объекты» - хранят информацию о базовых, установочных и расчётных параметрах.

Подсистема светотехнических расчетов позволяет

• выбирать режимы освещения;
• проводить расчёты:
• необходимого количества светильников;
• средней освещённости по выбранному помещению;
• освещённости в точке (точках) точечным методом для помещений и площадок, с учётом фактического направления оптической оси и затенения от интерьеров помещений и сооружений.

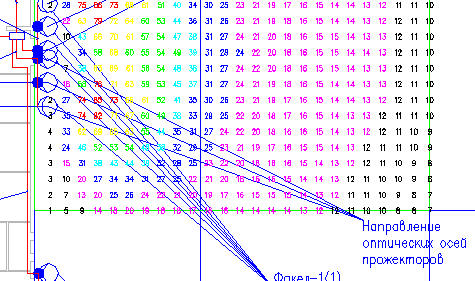

Светотехнический расчёт и схема питания светильников – в одном документе

Подсистема автоматизированной разработки проектных документов позволяет выполнять

• выпуск в автоматическом режиме текстовых проектных документов в формате Excel и таблиц AutoCAD (таблица нагрузок, кабельный журнал, ведомость кабелей и проводов, светотехническая ведомость);
• настройку справочных записей элементов и их ярлыков по составу, размещению относительно элемента и порядку следования. Справочные записи делятся на базовые, установочные (состав фаз, мощность и пр.) и расчётные (токи и напряжения);
• автоматическое обновление справочных записей элементов и ярлыков после выполнения расчётов;
• построение карт селективности автоматических выключателей, предохранителей и реле.

В таблице нагрузок подробно описаны расчётные группы и подгруппы электроприёмников

Сервисная подсистема позволяет

• выполнять оцифровку и ввод данных в таблицу время-токовых кривых автоматических выключателей, предохранителей и реле;
• выполнять оцифровку и ввод данных в таблицу кривых силы света светильников.

Базы данных

В комплекте с программой WinELSO идут базы силового и слаботочного электротехнического оборудования (всего порядка 15000 наименований элементов), представленные разделами: коммутационные элементы, распределительные устройства, распределители (шины, клеммы), преобразователи (трансформаторы), источники питания (генераторы), электроприемники (в том числе светильники), измерительные приборы, кабели.

Характеристики программы

• программа реализуются как приложение для AutoCAD и продуктов Autodesk с AutoCAD различных версий под управлением 32 и 64-разрядных ОС, имеет своё меню, может иметь свой профиль или устанавливаться под любой из существующих профилей.
• формат хранения информационной базы данных – MDB (Access). Имеется возможность пополнять и редактировать таблицы базы, используя приложение Access.
• выходные документы формируются в формате программ AutoCAD и Excel.

Программа WinELSO динамично развивается. Разработчики учитывают мнения пользователей при внесении дополнений и улучшений в программу. Поэтому каждая новая версия WinELSO включает уникальные возможности, с помощью которых специалисты быстро и правильно могут проектировать, производить расчёт систем силового оборудования и электроосвещения для инфраструктуры любого объекта – промышленных, общественных и жилых зданий.

Профессионалы рекомендуют WinELSO – программный продукт, который обеспечивает:

• повышение качества проектной документации;
• снижение стоимости и времени на разработку проектной документации;
• подтвержденную расчетами проектную информацию;
• полное соответствие ГОСТам выходной документации.
