Плита

Полезная информация

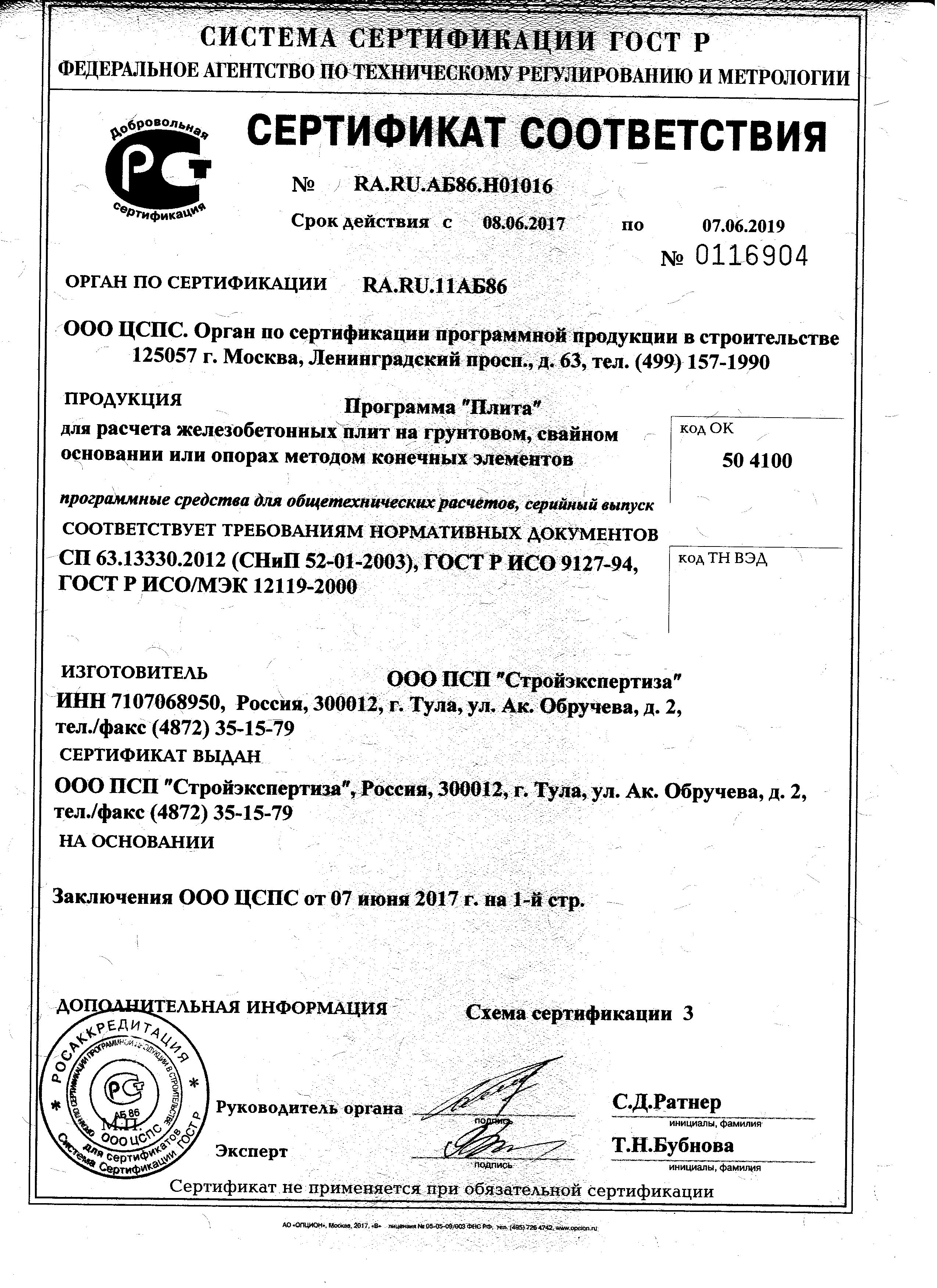

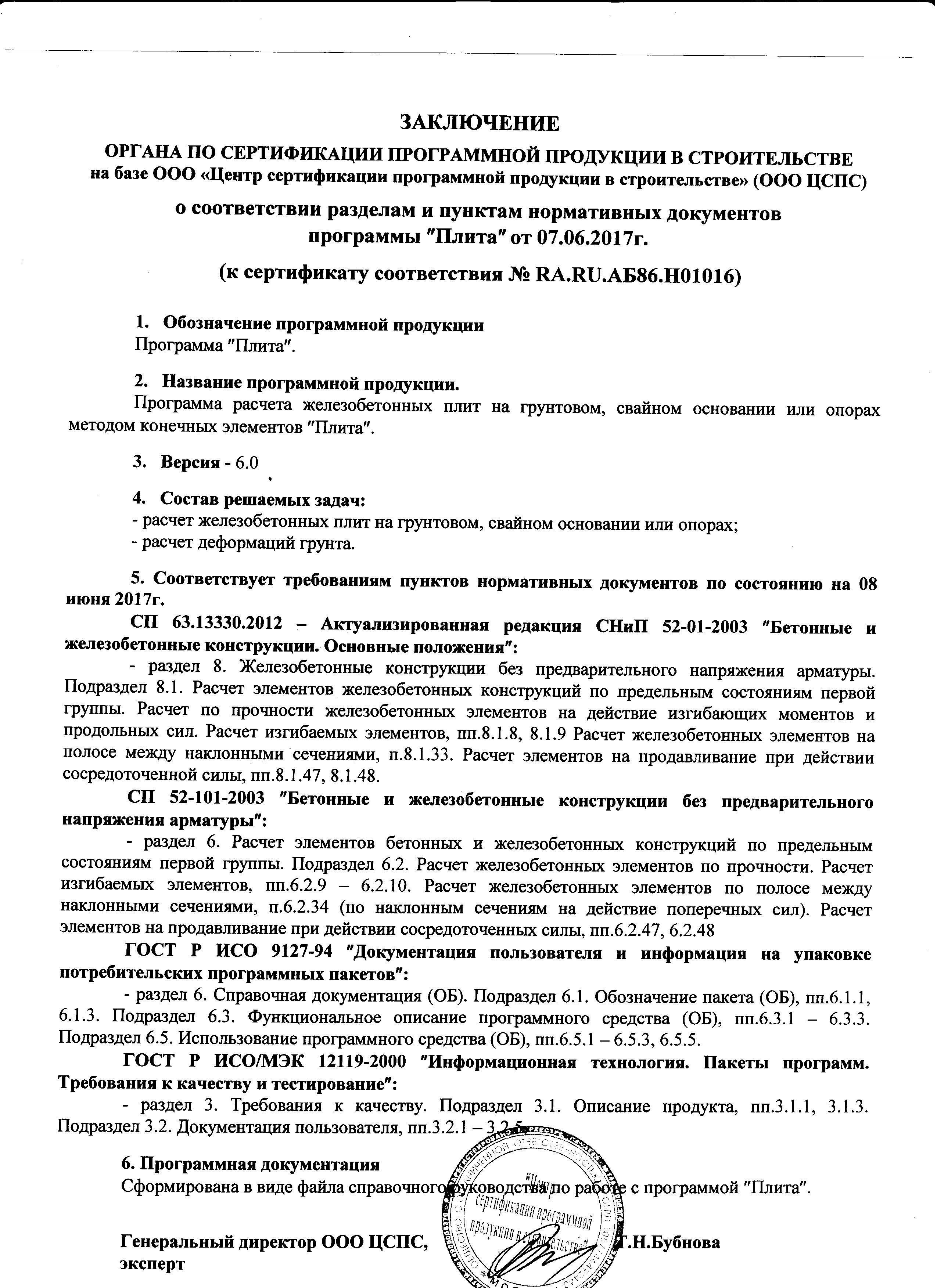

Сертификат соответствия РОСС RU.СП15.Н00825 (Приложение)

О продукте

Программа Плита построена на методе конечных элементов, однако пользователь видит это лишь в сетчатых картинках на поле плиты, разбивка на элементы происходит без его участия. Пользователь определяет геометрию плиты, нагрузки, опоры, расставляет сваи, как это делается на листе бумаги или рисуя в AutoCAD , с помощью курсора мышки и щелчка по кнопке. Процедура задания исходных данных в программе приносит удовольствие своей простотой, не требует никаких навыков работы с компьютером, даже опыта расчета конструкций. Тем не менее работать должен опытный расчетчик. Программа Плита только удобный инструмент, расчетная схема всегда только математическая модель, которую можно изменять, добиваясь требуемого результата.

В результате расчета на программе Плита выводятся цветные поля перемещений, напряжений и армирования плиты с палитрами по значениям цвета. Вычерчиваются поля продольной и поперечной арматуры, производится расчет на продавливание точечной нагрузкой и опорой (колонной, сваей). Производится расчет осадки и крена по СнИП или СП, на выбор. Пользователь Плиты одним расчетом получает полный спектр результатов, требуемый для проектирования плиты. Для анализа работы основания рекомендуем использовать программу в комплексе с программой "Платон", построенной на принципиально иных теоретических положениях.

Программа Плита позволяет рассчитать плоские железобетонные плиты произвольной геометрии в плане, с ребрами жесткости, утолщениями и дырами, любым типом нагрузок, на основании в виде косых слоев грунта, свай рассчитываемой программно жесткости, колоннах или опорах произвольной конфигурации. Возможен учет карстовых явлений в виде воронок, которые следует просто нарисовать, автоматически рассчитывается коэффициент постели по 5 различным методикам, пользователю предлагается только выбрать метод. Имеется множество мелких удобств, которые можно оценить, лишь начав работать с программой.

Возможности программы:

• расчет плит на упругом основании, задаваемом послойно;
• возможность учёта различия геологических условий под участками плиты;
• расчет осадки и крена плит на упругом основании по методике СНиП 2.02.01-83*
• расчет плит на жестких, шарнирных, линейных и полосовых опорах;
• расчет плит на упругих опорах, свайном основании;
• расчёт осадки и крена свайной плиты согласно СП 50-102-2003;
• вычерчивание цветных полей перемещений, напряжений, продольного армирования;
• вычерчивание полей поперечного армирования и армирования на продавливание по СНиП и СП;
• расчет жесткости свайных опор;
• автоматическая равномерная или оптимальная разбивка свайного поля;
• определение несущей способности свай (стоек, висячих забивных, буровых, набивных);
• автоматическое определение нагрузки на опору (сваю) с учётом жёсткости плиты;
• расчёт плит переменной толщины, с ребрами жесткости и отверстиями;
• учёт карстовых явлений.
