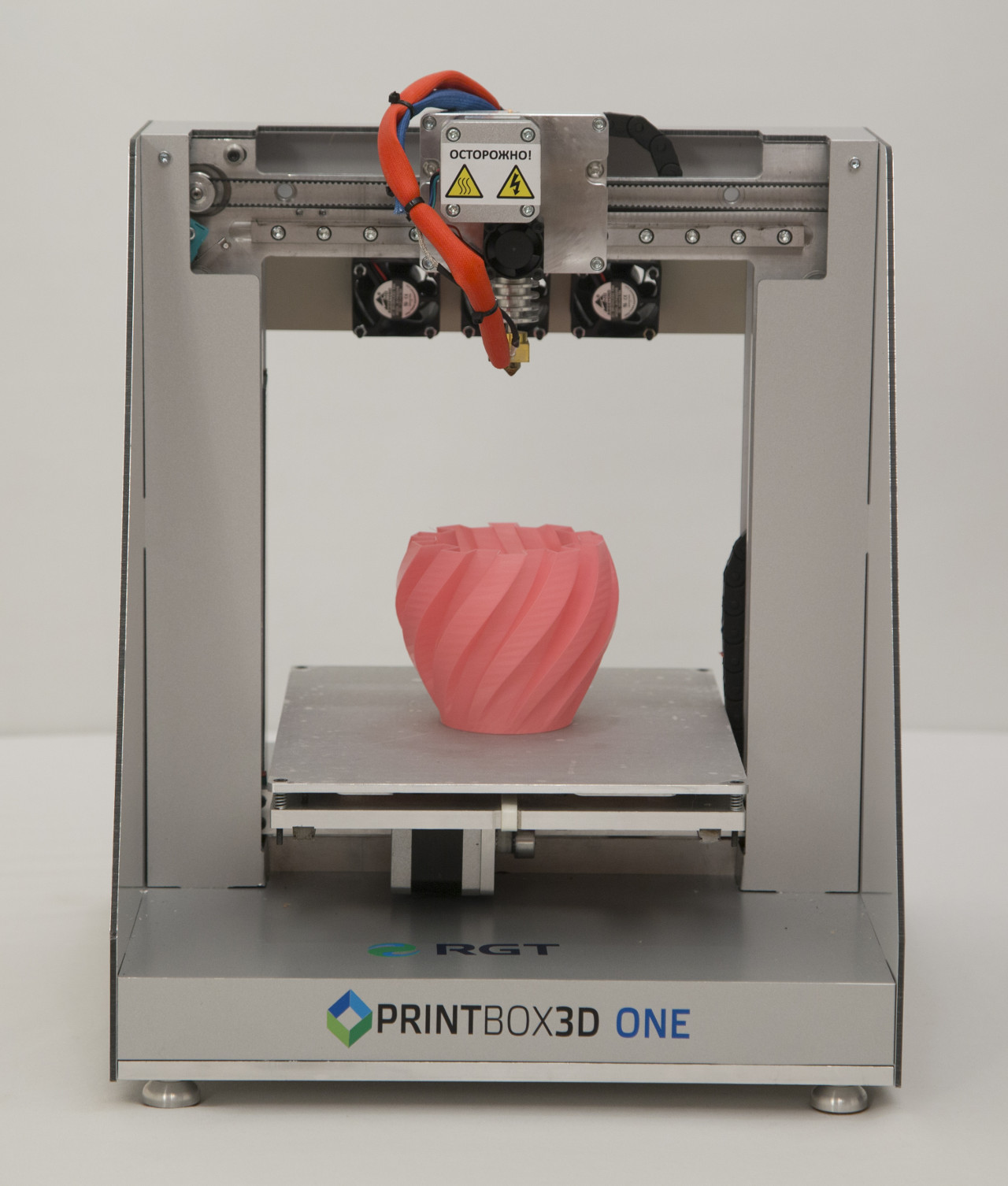

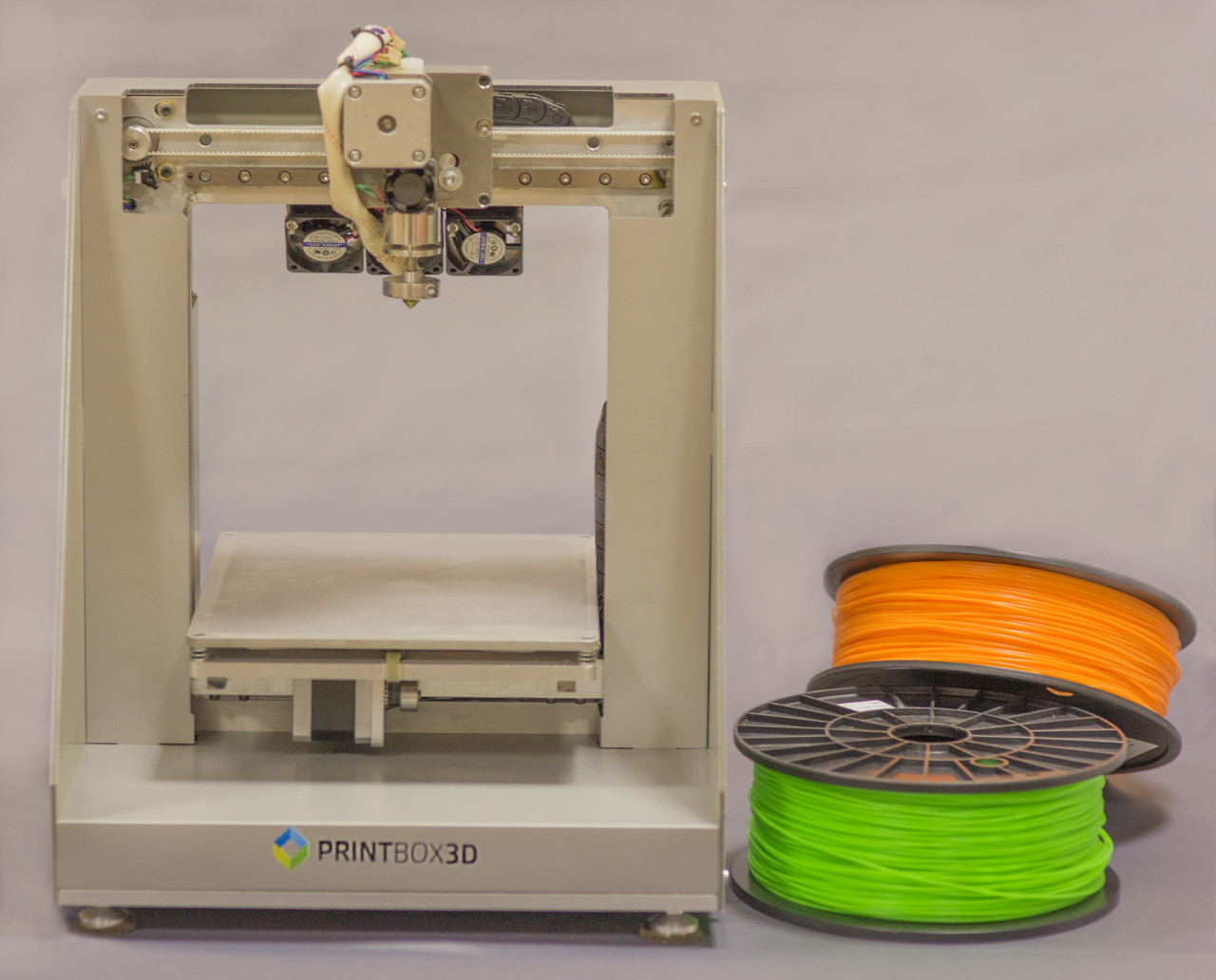

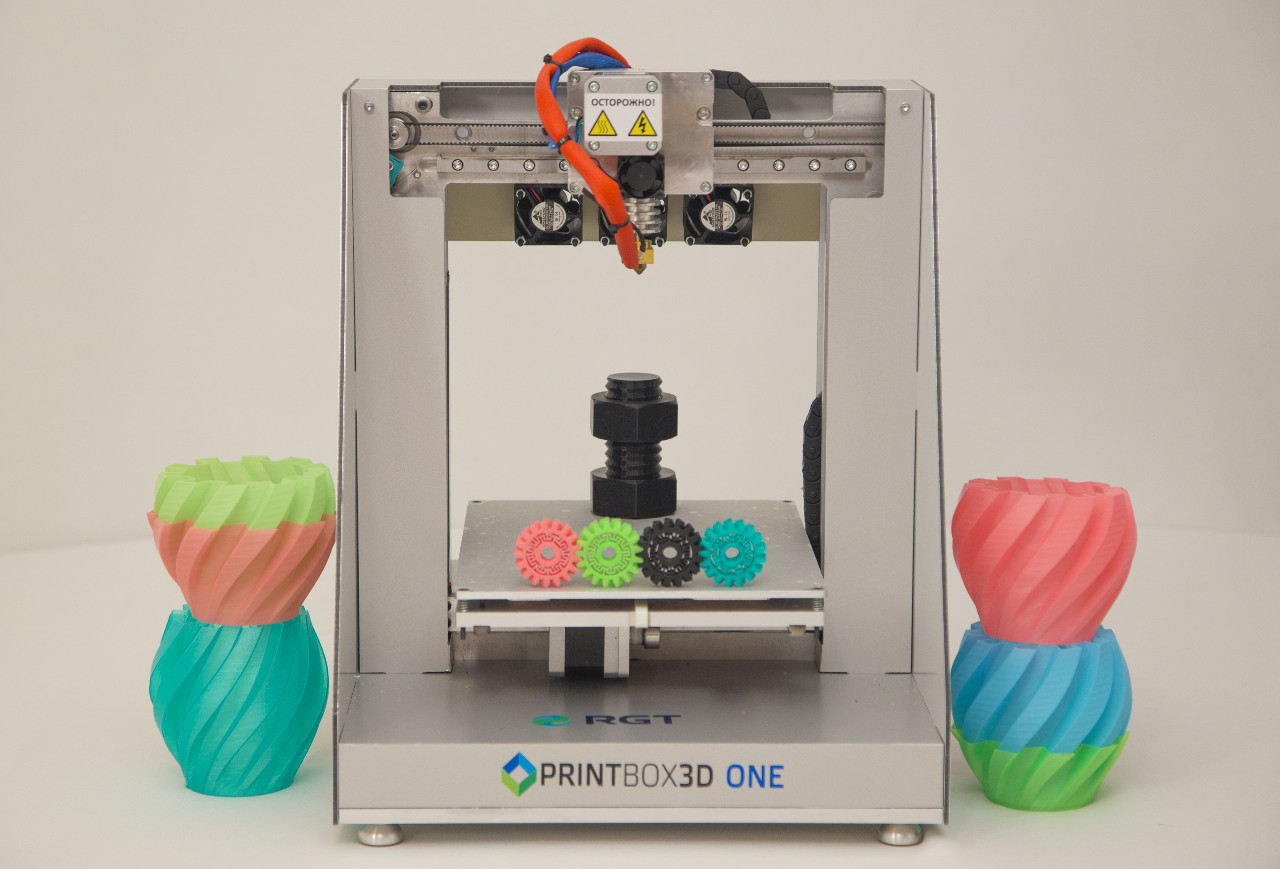

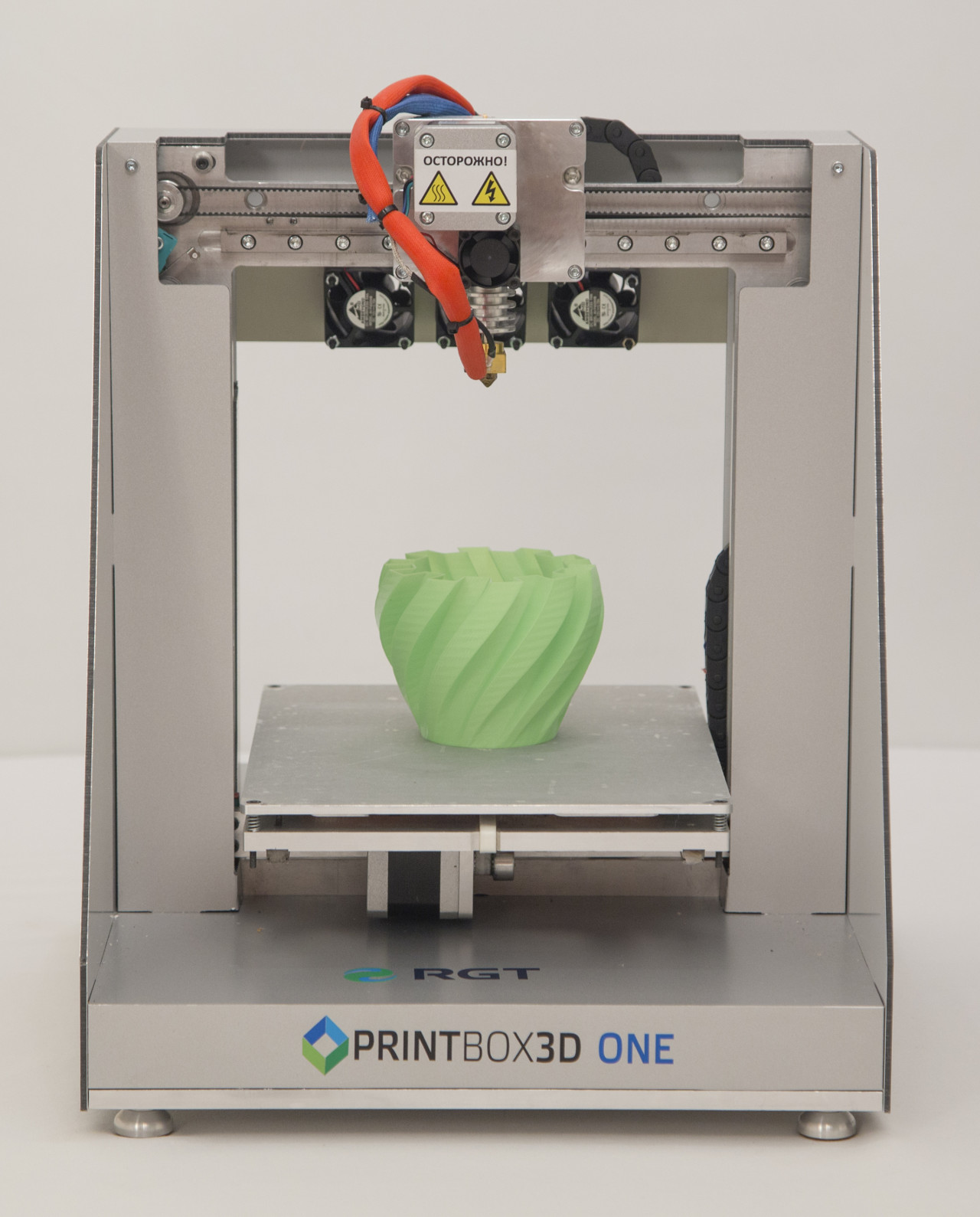

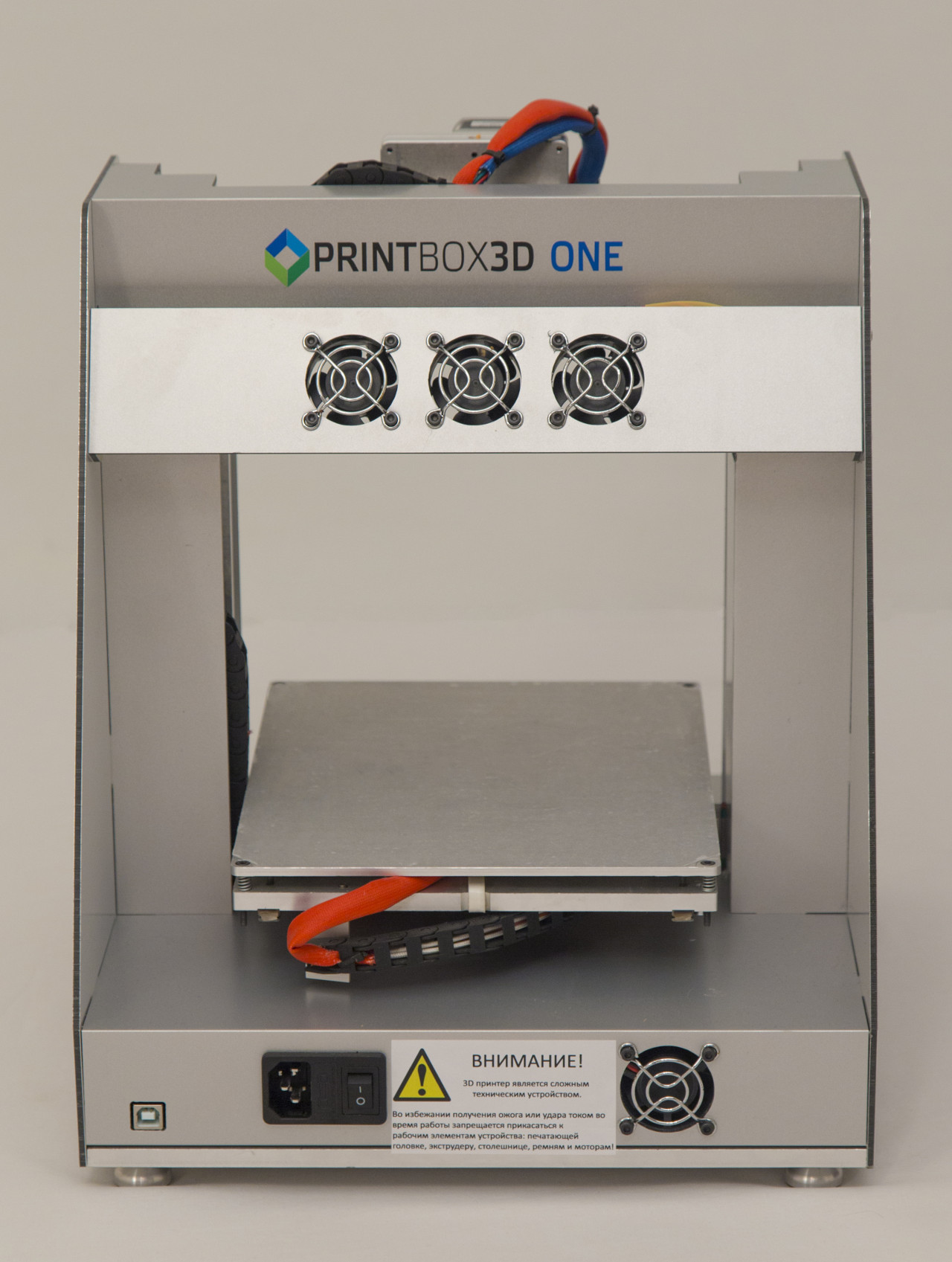

3D-принтер PrintBox3D One

3D принтер PrintBox3D One – это новейшая разработка 3D принтера по технологии FDM. И это первый профессиональный настольный 3d принтер разработанный и сделанный в России. В нем решены все вопросы надежности и точности, запас ресурса работы и удобства обслуживания, то – чего не хватало принтерам прошлых поколений. По сути PrintBox3D – это первый в мире принтер 2-го поколения.

При его разработке были задействованы лучшие российские инженеры по ЧПУ станкам, металлообработке, электроники и робототехники. В результате мы смогли улучшить все основные показатели работы (стабильность работы, скорость, точность, надежность, долговечность).

Для увеличения нажмите на картинку

Так же важным новшеством принтеров PrintBox3D One – является возможность оснащения их модулем для механической обработки легких материалов (фрезеровки, гравировки, резки и сверления), а так же лазерного модуля. Эти опции появятся в продаже в ближайшее время и будут доступны по цене.

Основные преимущества нового принтера PrintBox3D One

• Надежность и стабильность работы;
• Высокая точность печати деталей;
• Возможность настройки всех параметров печати;
• Полноценный сервис и консультации пользователей в России;
• 8 новых технических решений;
• Высокая скорость печати без потери качества;
• Возможность апгрейда и дополнительных насадок;
• Все детали изготовлены на современных станках ЧПУ;

Основные преимущества:

• высокая надежность узлов и механизмов (продуманные решения профессиональных инженеров и конструкторов ЧПУ станков);
• запас прочности рамы, позволяет установить на принтер дополнительные насадки для гравировки, фрезеровки и резки легких материалов (дополнительно к принтеру можно приобрести насадку фрезер и лазер);
• использованы прочные материалы рамы и основных узлов (никакой фанеры и пластика, никаких люфтов в раме и перекосов);
• сверхточная электроника управления, обеспечивает настоящую точность позиционирования и качество печати (20 микрон на деле, а не на словах);
• 8 новых запатентованных решений в конструкции, электронике и работе узлов принтера;
• уникальная технология протяжки и подачи нити в экструдер (пластик не застревает и подается всегда точно и ровно);
• работает практически  с любыми типами пластиковой нити (ПЛА, АБС, ПВА и др.);
• сверхточная печать даже на самых высоких скоростях (быстрее в 2 раза, чем аналоги, без потери в качестве);
• прочная и долговечная столешница (с подогревом мощностью 300 ват что позволяет быстро разогревать стол и не ждать по 15 минут);
• сопла для печати 0,10 \ 0,20 \ 0,30 \ 0,50 мм (для точной или быстрой печати объектов);
• мощные уникальные драйвера управления моторами (дают дополнительную точность, надежность, возможность быстрой печати, и длительной печати, без перегрева моторов);
• производство практически всех деталей на своем оборудования, дает почти 100% гарантию надежности принтера в целом;
• платформа не изгибается и не кривится со временем, легко калибруется 1 раз на долгое время (4 мм алюминий или специальное каленое стекло, никаких люфтов в направляющих и перегибов);
• наличие сервисной службы и техподдержки клиентов;

Как результат - 3D принтер PrintBox3D One v1.0 дает пользователю то, чего ждут от 3д принтера: качество конечного изделия, более высокую скорость работы, надежность и простоту. При этом все по доступной цене!

Для увеличения нажмите на картинку

Факты от инженеров PrintBox3D

• Алюминиевая рама 8мм – это залог жесткости конструкции и как следствие принтер не деформируется и спокойно выдерживает транспортировку.
• Линейные направляющие рельсового типа – дополнительная жесткость и точность координат. Это дает точность моделей и стабильность печати. Значительно превосходят цилиндрические направляющие, которые преимущественно используют все другие производители.
• Профессиональные драйвера моторов векторного типа – обеспечивают точность позиционирования и печати, стабильный микрошаг, управление на более высоких скоростях и мощность. Отсутствие проскальзывания шагов и возможность печатать на скоростях до двух раз быстрее, чем у аналогов.
• Толстая столешница из алюминия 4 мм. – не деформируется и быстро разогревается, за счет мощного плоского нагревателя. При эксплуатации принтера Вы не рискуете повредить и изогнуть стол, сделав тем самым печать затруднительным.

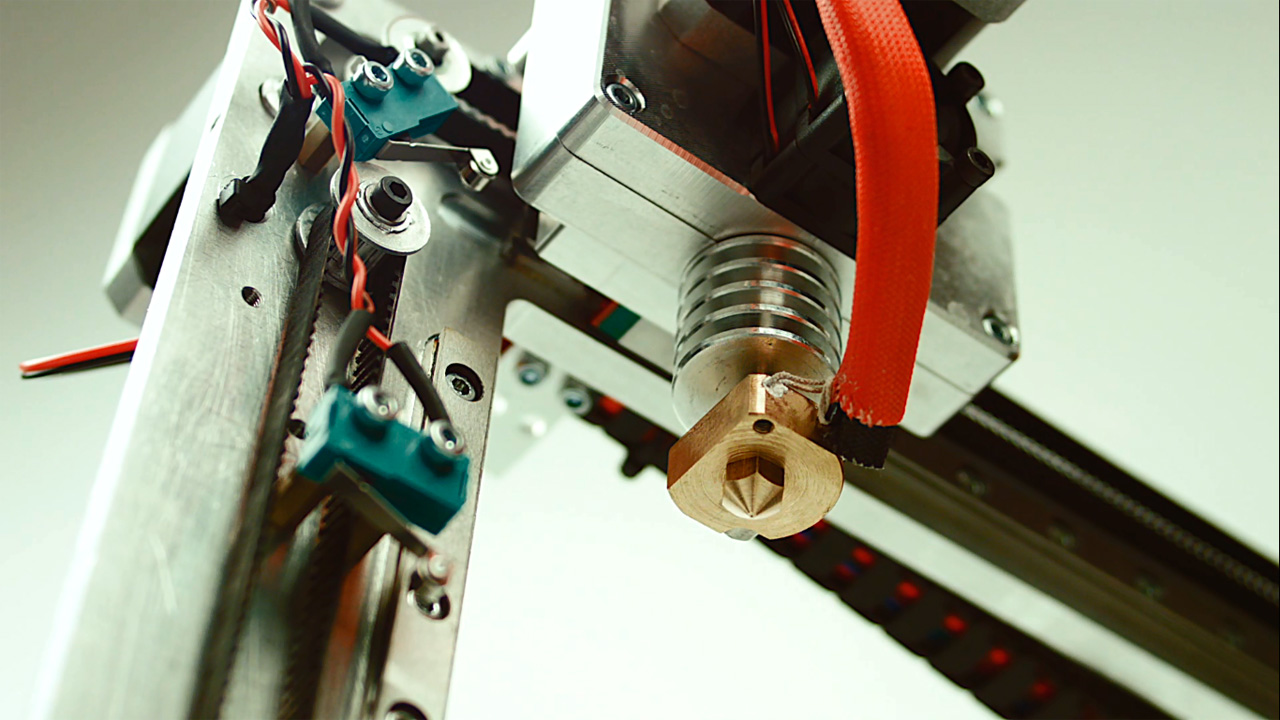

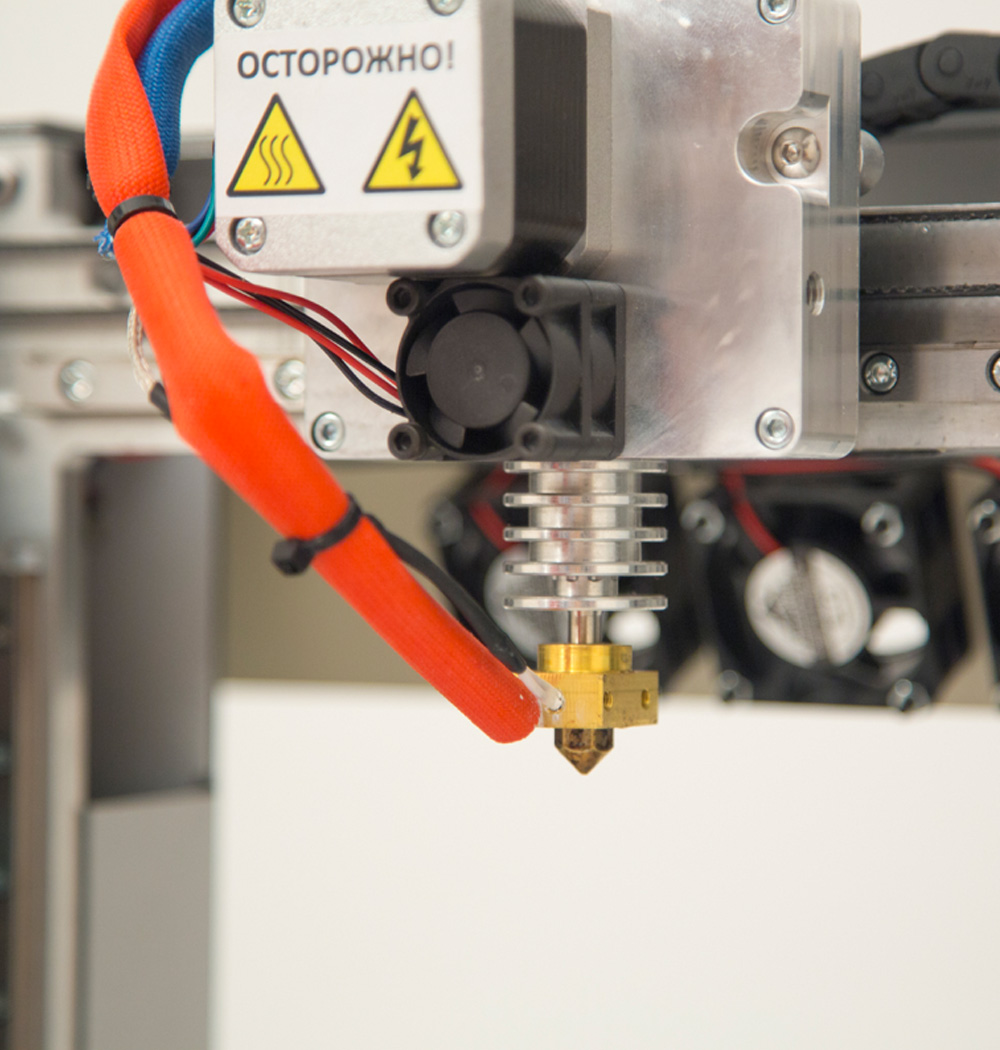

•  Экструдер сделан из металла – корпус и все механизмы сделаны для надежной работы и обеспечивают мощность проталкивания нити.

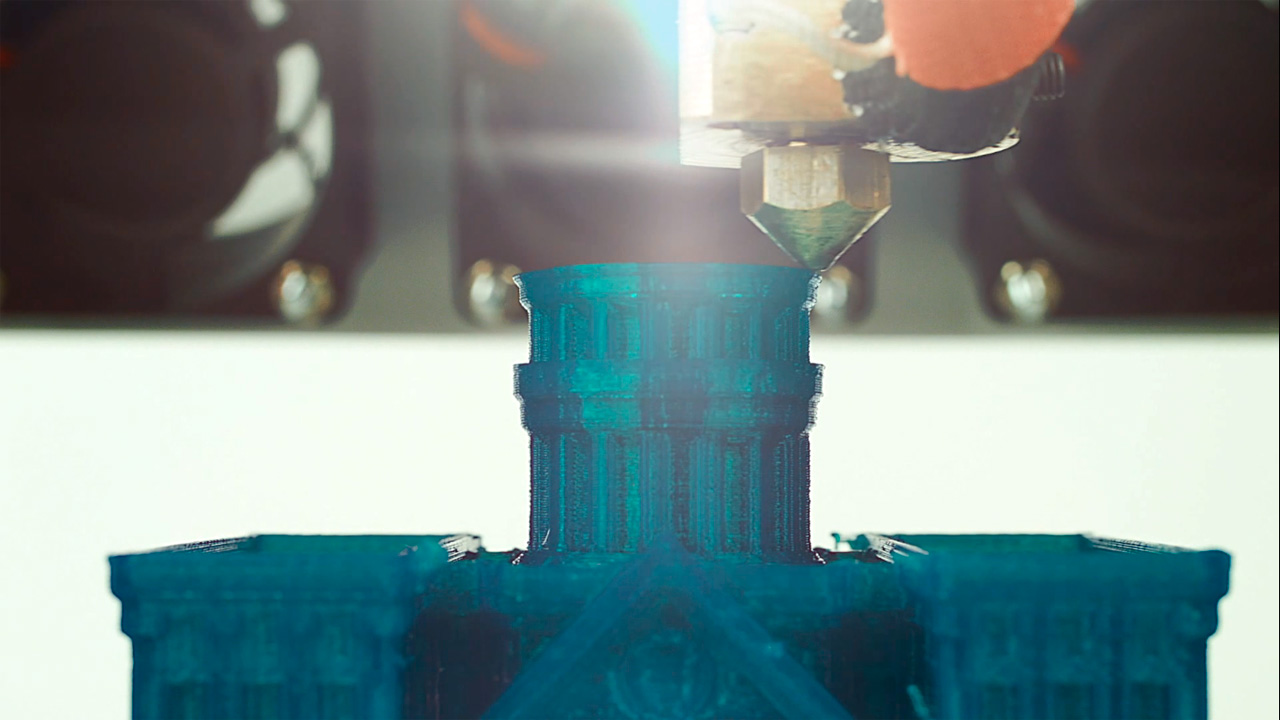

• Механизм протяжки нити – не имеет аналогов: большие шестерёнки с редукцией, пластик толкается не зубьями, а обжимается полностью. Это дает максимальную мощность протяжки. За счет этого печать стабильна на любых скоростях и сопла почти никогда не забиваются. В других принтерах экструдер и механизм проталкивания нити является основной проблемой пользователя!

Для увеличения нажмите на картинку

Главные отличия от иностранных аналогов:

• механизм протяжки нити является уникальным и экструдер работает без сбоев;
• надежность всех узлов на порядок выше, за счет другого подхода конструкторов и отсутствия желания производителя сэкономить на всех материалах;
• есть сервис и профессионалы для технической поддержки (не на словах, а на деле);
• доступность всех деталей и запчастей по низкой цене;
• отсутствие в принтере дешевых элементов низкого качества;
• более высокая точность печати и детализация;

Технические характеристики PrintBox3D One v1.0:

• Точность позиционирования (X|Y|Z) – 0,02 мм.
• Минимальная толщина слоя печати  – 0,05 мм.
• Размер рабочего поля печати:  180 х 160 х 150 мм.
• Максимальная скорость перемещения ПГ – 150 мм/сек;
• Максимальная скорость печати - 2 см3/мин;
• Типы пластика для печати: PLA, ABS, PVA и др.;
• Потребляемая мощность:  180 – 500 Ватт;
• Размер принтера:  320 х 360 х 410 мм.
• Вес принтера:  10 кг.
• ПО для работы принтера: Repetier Host \ Cura и другие.

С какими проблемами сталкиваются пользователи в других принтерах? И что удалось решить нам в принтере PrintBox3D One v1.0:

Сейчас на рынке уже можно увидеть множество недорогих 3д принтеров, в основном импортного производства. Хотя, если быть честными, то слово «производство» нужно взять в кавычки. В большинстве случаев речь идет о любительских разработках и опытах в сфере 3д печати и непрофессиональной сборке. В итоге многие уже смогли убедиться, что проблем с такими принтерами много. Разберем все по порядку и расскажем, как и что нам удалось решить в принтерах PrintBox3D One.

Для увеличения нажмите на картинку

Точность и допуски.

Для того чтобы говорить дальше – нужно понимать в каких размерностях мы работаем и с чем придется столкнуться. Качественная печать на 3д принтере, это по крайней мере печать слоем 100мкм (0,1 мм). Для сравнения это толщина стандартного листа бумаги для принтера.

1. Для того чтобы модель прилипла к столу и печать просто состоялась, необходимо чтобы столешница была ровная по всем сторонам и перекос относительно кончика сопла не составлял более 0,1 мм. А теперь представьте какие перекосы могут возникнуть в следствии разных факторов у тонкого основания стола или у всей рамы, если она сделана из фанеры или тонкого листового железа?! Сопромат и материаловедение и другие полезные науки не просто так существуют. Перекосы на многих принтерах бывают такие, что напечатать большую модель во всю площадь просто нереально, а пользователь вынужден мучиться с калибровкой подручными средствами.

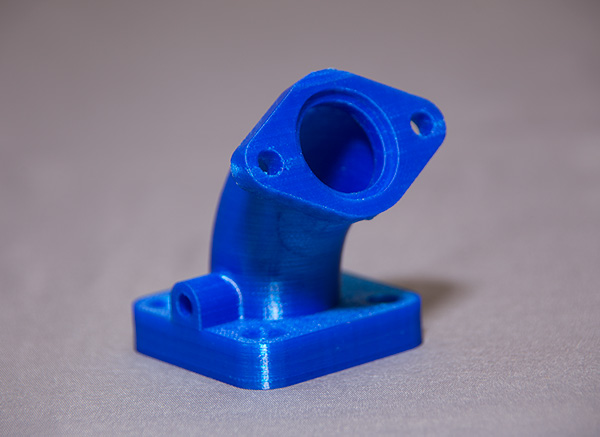

2. Помимо абстрактных фигур, которые можно сделать на 3д принтере, инженерам часто нужно сделать достаточно точные детали прототипа или мелкосерийные вещи. И туту люфты по осям X и Y тоже дадут о себе знать. Т.к. на корпусе сэкономили, механика тоже имеет люфты. В итоге и ровные стенки смотрятся не очень, и в размеры модель не попадает.

Для увеличения нажмите на картинку

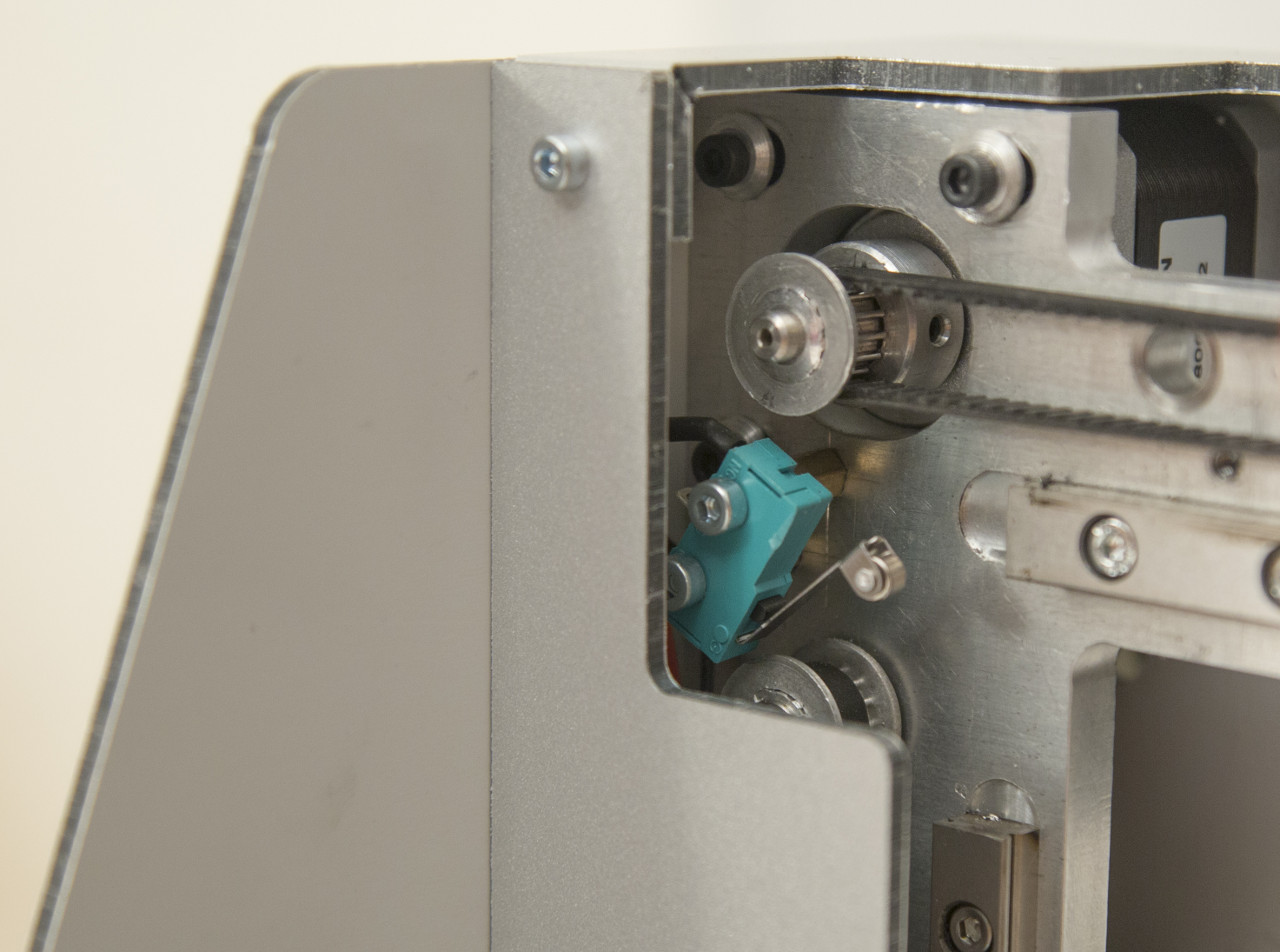

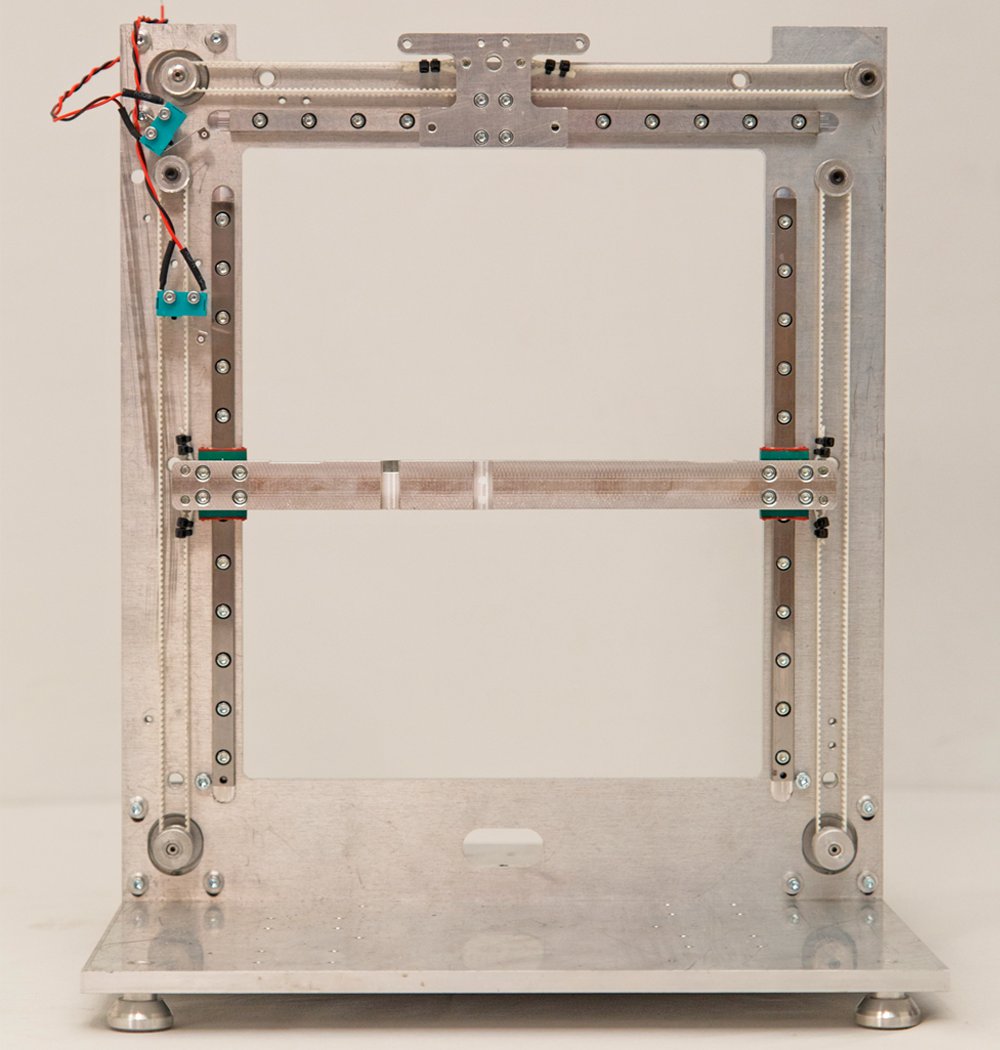

Корпус и рама.

К уже сказано выше, удешевление корпуса и рамы грозит множеством проблем: от заклинивания механики, до некрасивой и неточной печати. И это как правило проявляется не сразу – а через некоторое время. В итоге мы не пошли по пути экономии, а взяли за основу PrintBox3D One  несущую раму из 8 мм. алюминия Д16, хорошего качества. Благодаря этому принтер очень точно калибруется, его не ведет со временем и он спокойно выдерживает даже самую небрежную транспортировку. Все детали принтера изготовленны на современных стонках с ЧПУ а не лобзикон и ножовкой на коленках.

Для увеличения нажмите на картинку

Электроника.

Многие, почему то опускают этот момент, но от электроники многое зависит! И точность и надежность. К сожалению, многие китайские производители плат умеют их делать дешево, но не умеют качественно. Поэтому не удивляйтесь, когда у именитого импортного принтера через два включения вылетает плата и принтер просто перестает работать.

Для увеличения нажмите на картинку

Что же касается точности – то на слабых хлипких каркасах из фанеры или тонкой стали, дешевых направляющих с люфтами, нельзя получить хорошую точность.  В итоге странно видеть в характеристиках таких принтеров точность позиционирования по осям X и Y в пределах 0,01 мм. Это просто обман покупателей! В наших принтерах PrintBox3D One, чтобы достичь высокой точности позиционирования, мы разработали специальные драйвера моторов, собрали качественную  механику с рамой и применили некоторые дополнительные технологии. Это позволило заявить о хорошей точности, и поверьте, такого нет у большинства любительских принтеров аналогичной цены и даже у более дорогих.

Технологии и ноу-хау.

Учитывая, что в большинстве моделей присутствующих на рынке ранее было множество недочетов, наши инженеры приняли решение не отталкиваться от существующих конструкций, а делать все по новому. Опыт в решении сложных задач при разработке робототехники, станков ЧПУ и электронике – стал решающим и в новом принтере мы получили то, чего хотели и пользователи и производители: надежная работа всех узлов и стабильность, которые в свою очередь позволяют печатать сложные модели на высокой скорости и в лучшем качестве, чем у аналогов. В PrintBox3D One использовано 8 новых технических решений. Главные из которых коснулись конструкции и принципа работы экструдера (главного узла 3d принтера).

Поддержка

Программное обеспечение

Программа для работы с принтером (для 3d печати) Repetier-Host: Win, Mac, Linux.
Последняя рабочая версия, адаптированная для PrintBox3D One.
Программа имеет много настраиваемых параметров, позволяющих достигнуть максимального качества печати. Рекомендуется опытным пользователям. Переведена на русский язык.

Драйвер платы Arduino: Win, Mac, Linux (64X).

Настройки печати: предустановки профилей для Repetier-Host. Предустановки позволяют очень быстро начать печать, не прибегая к самостоятельной настройке слайсера. Рекомендуем к использованию.

Инструкции

Инструкция по работе с 3D принтером PrintBox3D One. Скачать (.pdf)
Приложение к инструкции по настройке слайсера Slic3r в Repetier-Host. Скачать (.pdf)
Приложение к инструкции по отключению режима обязательной проверки цифровой подписи сертификата в Windows 8. Скачать (.pdf)
