СУБД ПРОЕКТ

Основные функции

СУБД ПРОЕКТ – это система управления параметрами и изделиями проекта на стадии монтажного проектирования. В системе хранится информация об участках трубопроводов и их составе. Система использует «классы» деталей трубопроводов и арматуры для автоматического выбора номенклатуры деталей трубопроводов и изделий по заданным параметрам участка (среда, температура, давление, диаметр).

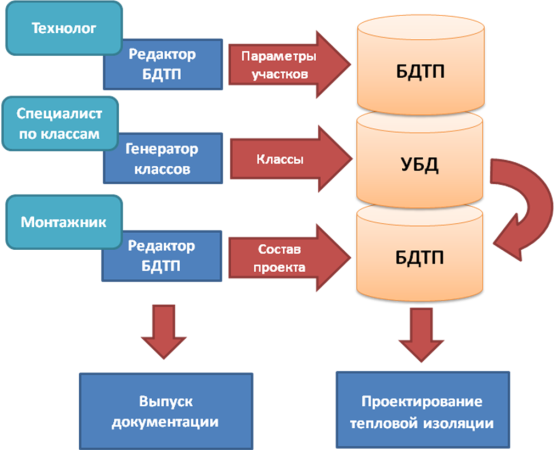

СУБД ПРОЕКТ предназначена для совместной работы различных специалистов:

• технолог задает перечень и параметры участков трубопроводов
• специалист по классам формирует классы для заданных параметров
• монтажник определяет состав изделий в проекте, применяет классы и формирует выходные документы

Проектные данные могут быть импортированы в программу «Изоляция» для выпуска раздела проекта по тепловой изоляции.

Система позволяет формировать ряд проектных документов:

• Экспликация участков (СЭУ)
• Ведомость трубопроводов (ВТ)
• Спецификация (СО)

Все документы формируются на основе настраиваемых шаблонов и сохраняются в формате Microsoft Word.

Поставляемые шаблоны соответствуют СПДС.

Для увеличения нажмите на картинку

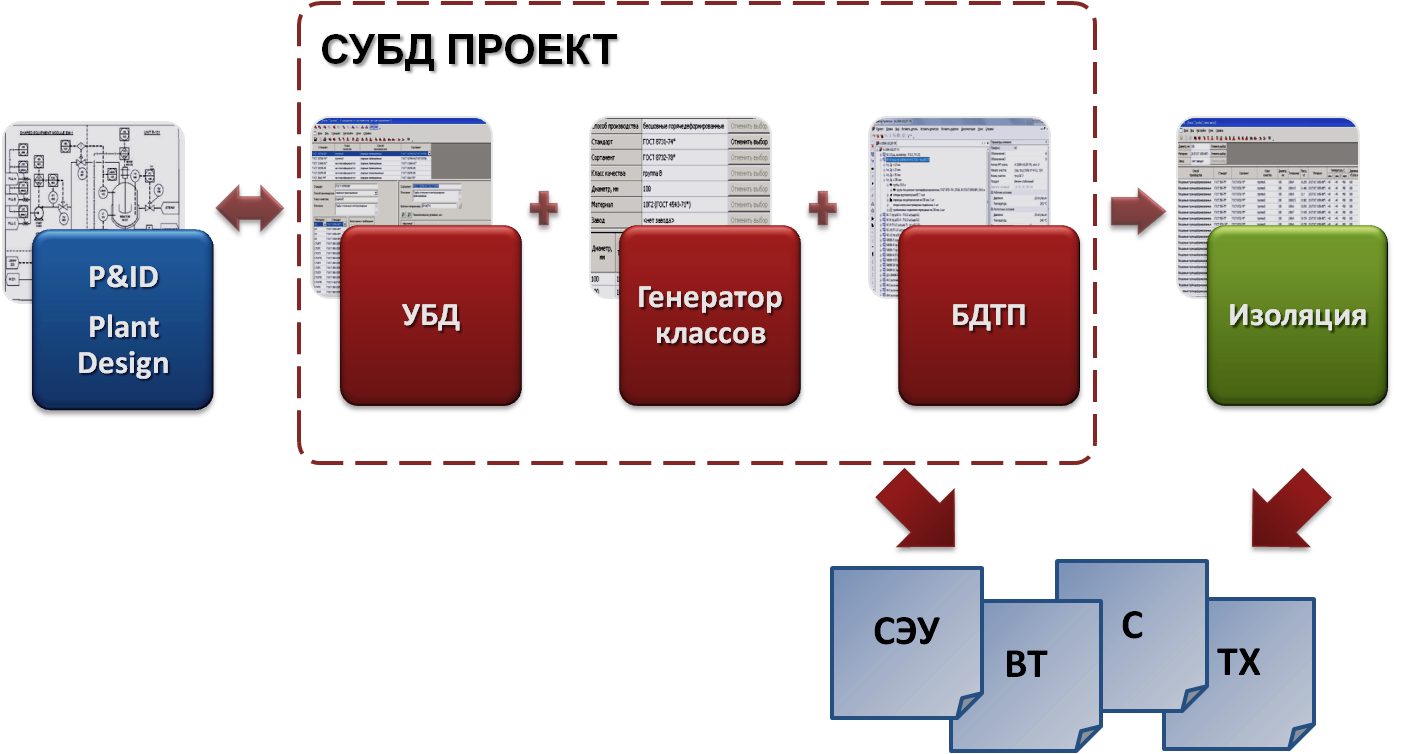

Состав системы

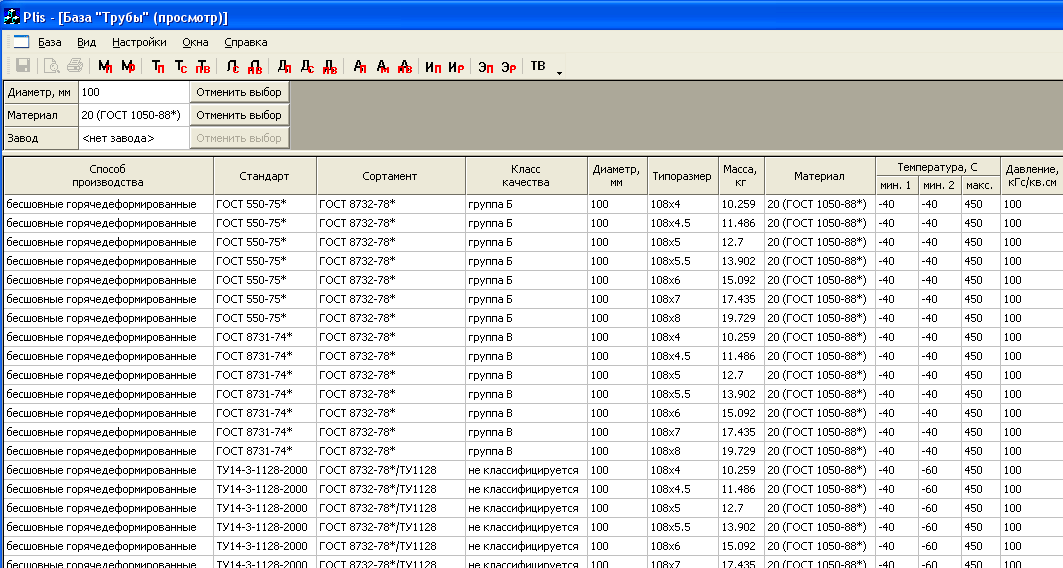

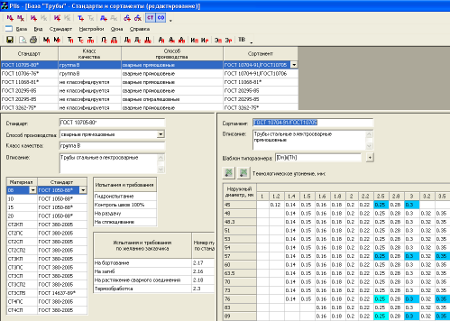

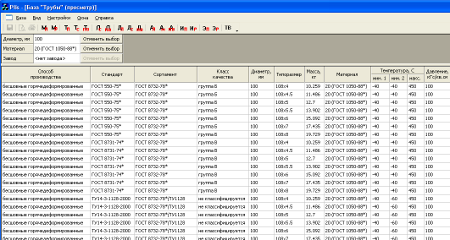

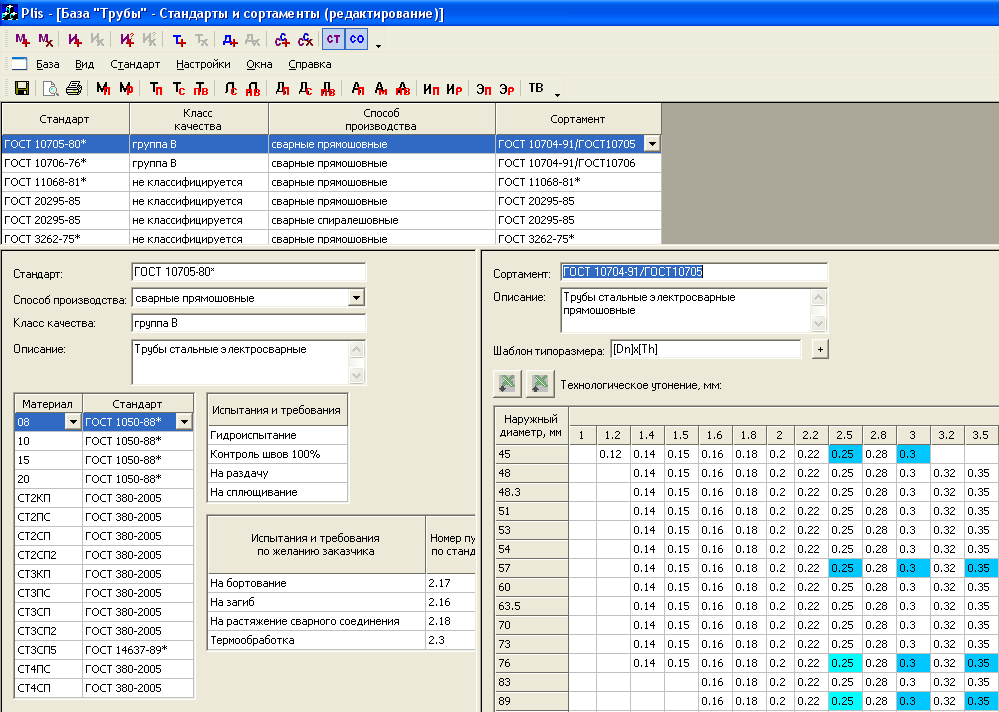

Универсальная База Данных (УБД)

Средство для хранения, просмотра и редактирования номенклатуры изделий. В состав УБД входят трубы, детали трубопроводов, арматура, опоры, крепеж, свойства материалов. В поставляемой БД содержится более миллиона типоразмеров изделий для различных отраслей промышленности.

Генератор классов (ГК)

Интеллектуальный инструмент отбора изделий в классы. При отборе изделий производится прочностной расчет от действия давления с учетом коррозии и отбраковочной толщины, применяются отраслевые правила безопасности (ПБ для технологических трубопроводов и ПБ для трубопроводов пара и горячей воды). Сформированные классы можно использовать повторно.

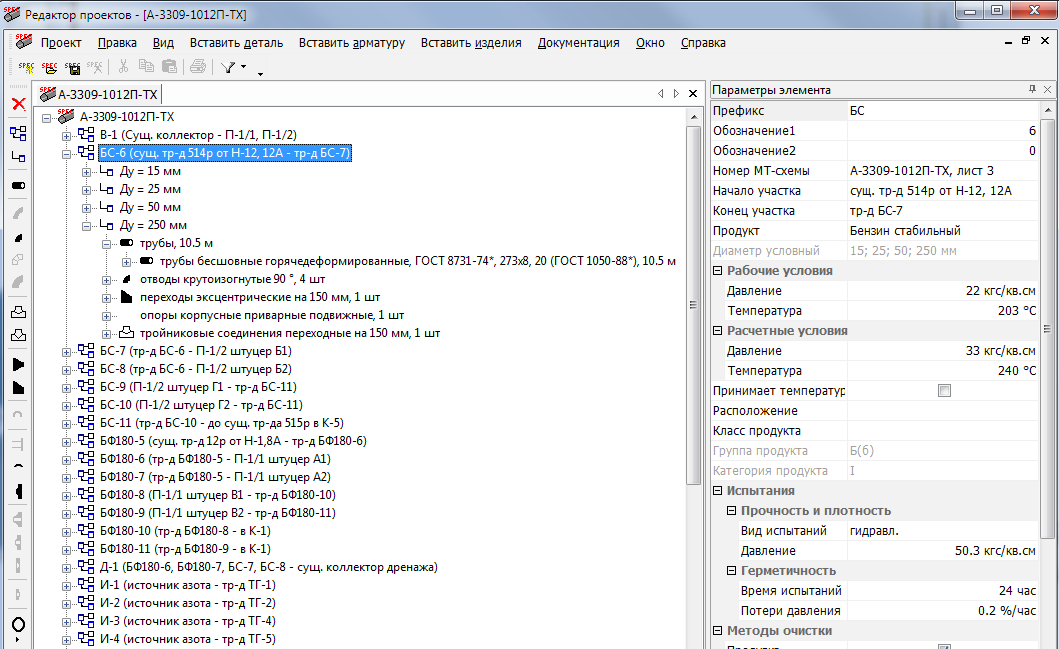

База Данных Текущего Проекта (БДТП)

Программа для задания исходных проектных данных, анализа состава проекта и генерации выходных документов. Данные проекта хранятся в базе данных Microsoft SQL Server.

Для увеличения нажмите на картинку

Для увеличения нажмите на картинку

Для увеличения нажмите на картинку

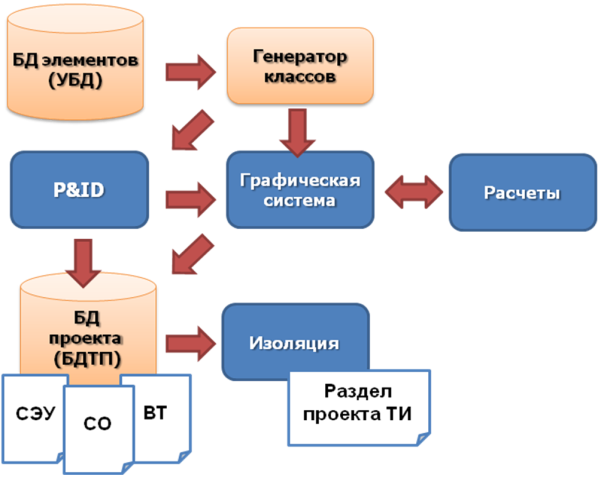

Интеграция

Открытая архитектура позволяет использовать СУБД ПРОЕКТ совместно с различными системами P&ID и Plant Design для проектирования технологических установок.

Импорт данных в программе «Изоляция» из БДТП позволяет выполнять проекты тепловой изоляции трубопроводов с минимальными финансовыми и временными затратами.

Основные особенности

Сделано профессионалами

Система разработана специалистами с многолетним опытом, экспертами в области монтажного проектирования.

СУБД ПРОЕКТ была апробирована на реальных проектах нефтехимических и нефтеперерабатывающих установок.

Процессный подход и совместное проектирование

Ролевая система позволяет четко разделить обязанности и упростить передачу данных. Использование классов предотвращает двойную работу по выбору номенклатуры изделий.

Единая техническая политика

Применение классов способствует соблюдению единого инженерного стиля и применению корпоративной технической политики при проектировании.

Поддерживаются «правила выбора» изделий из УБД, которые отражают предпочтения конкретной организации.

Документы формируются на основе шаблонов, обеспечивая аккуратный и единообразный вид документации, соответствующий корпоративным правилам.

Простота использования

Интуитивный интерфейс, привычные терминология и методология способствуют быстрому освоению и внедрению системы. Пользователю достаточно обладать базовыми навыками работы на ПК.

Поддержка стандартов

В системе заложен ряд стандартов и норм – СПДС, ПБ, РД и т.д. для принятия решения и выпуска документации.

При этом СУБД ПРОЕКТ не ограничивает пользователя встроенными стандартами, позволяя гибко настраивать систему.

Масштабируемость и надежность

Система может использоваться для проектов различного уровня, от обвязки единичного оборудования до проекта крупной технологической установки.

Над проектом может работать как один человек, так и группа специалистов.

Централизованное хранилище обеспечивает сохранность данных и защиту от сбоев в сети.

Преимущества использования системы СУБД ПРОЕКТ

• Сокращение затрат на проектирование
• Повышение качества проектной документации
• Освобождение от рутинной работы
• Поддержка предпочтений конкретной организации и применение единой технической политики
• Возможность прорабатывать различные проектные решения в единой среде
• Кратчайшие сроки разработки проектов
• Простота управления проектом
