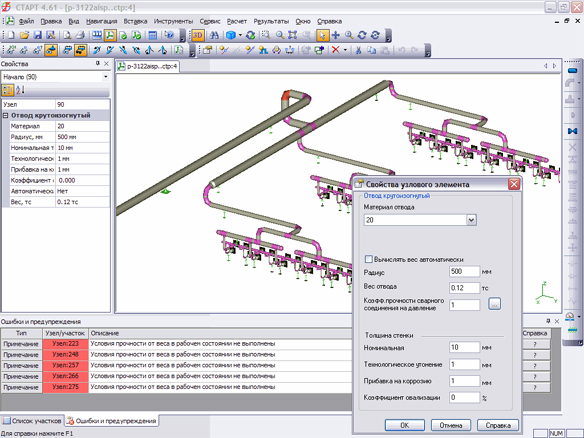

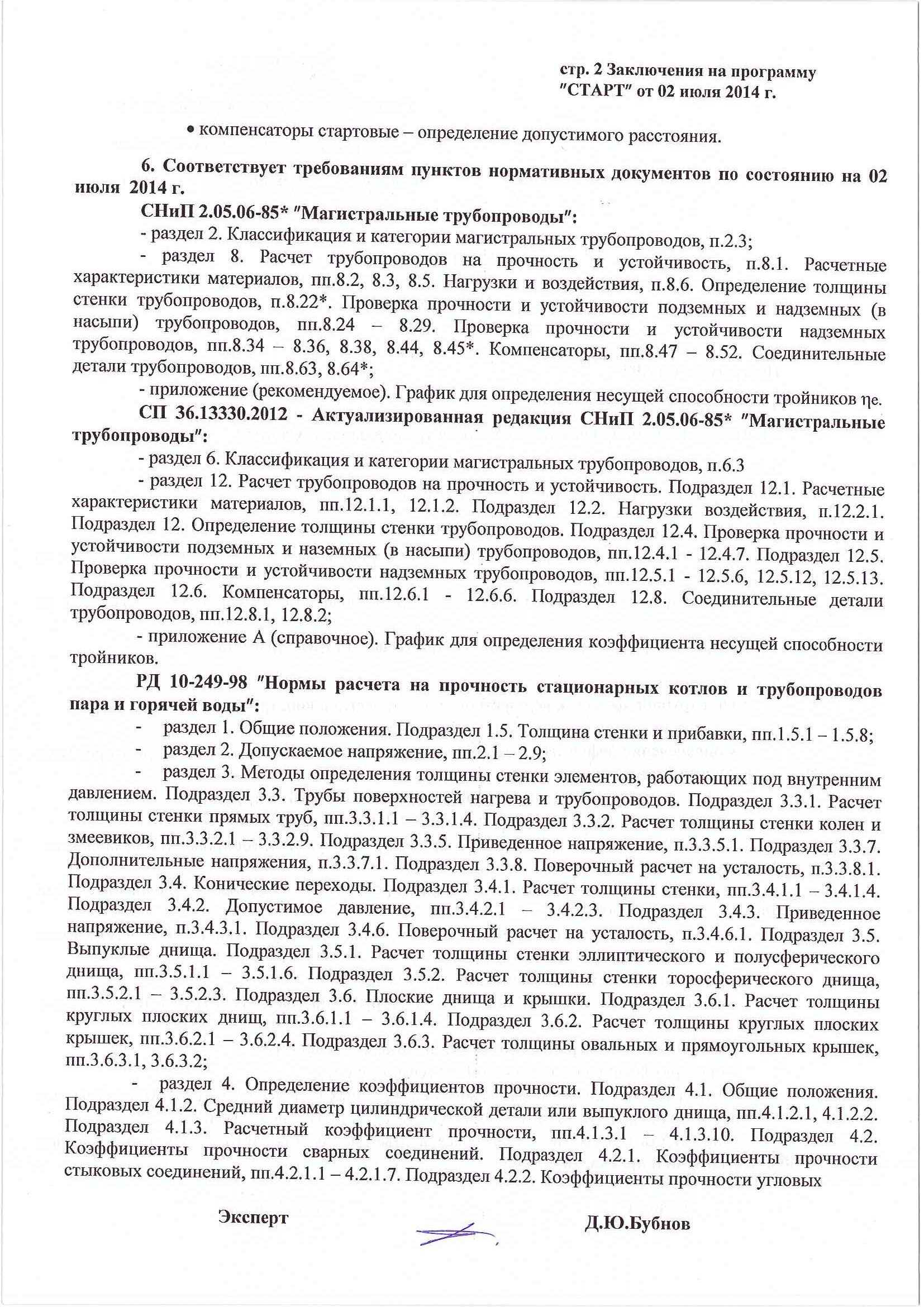

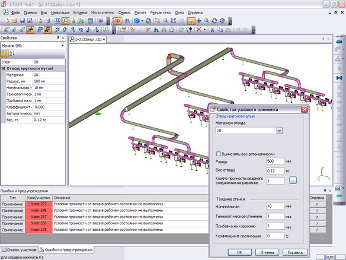

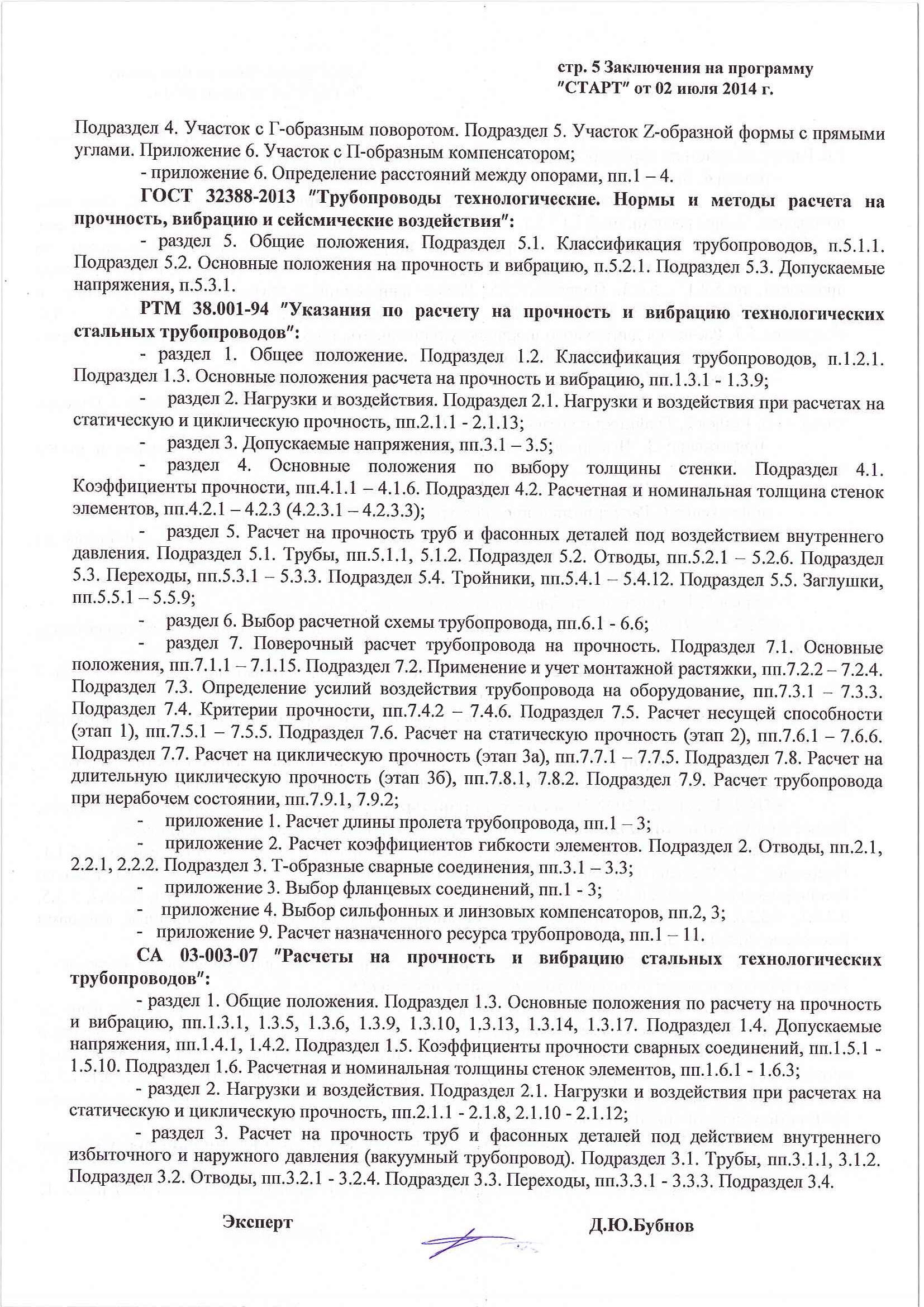

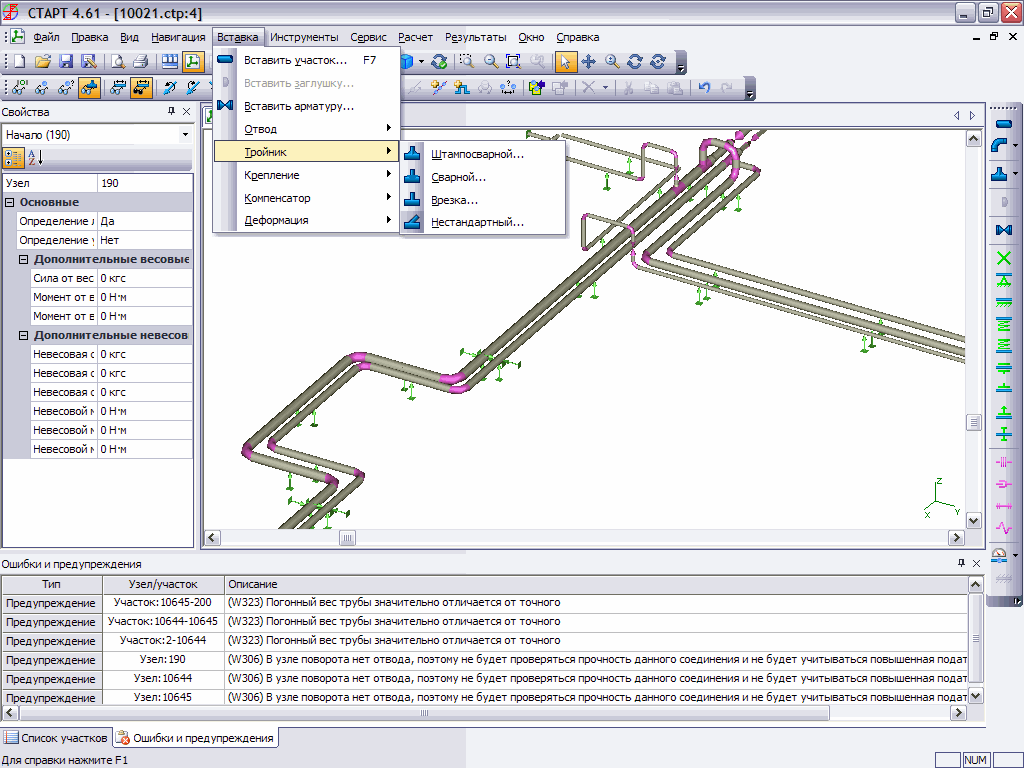

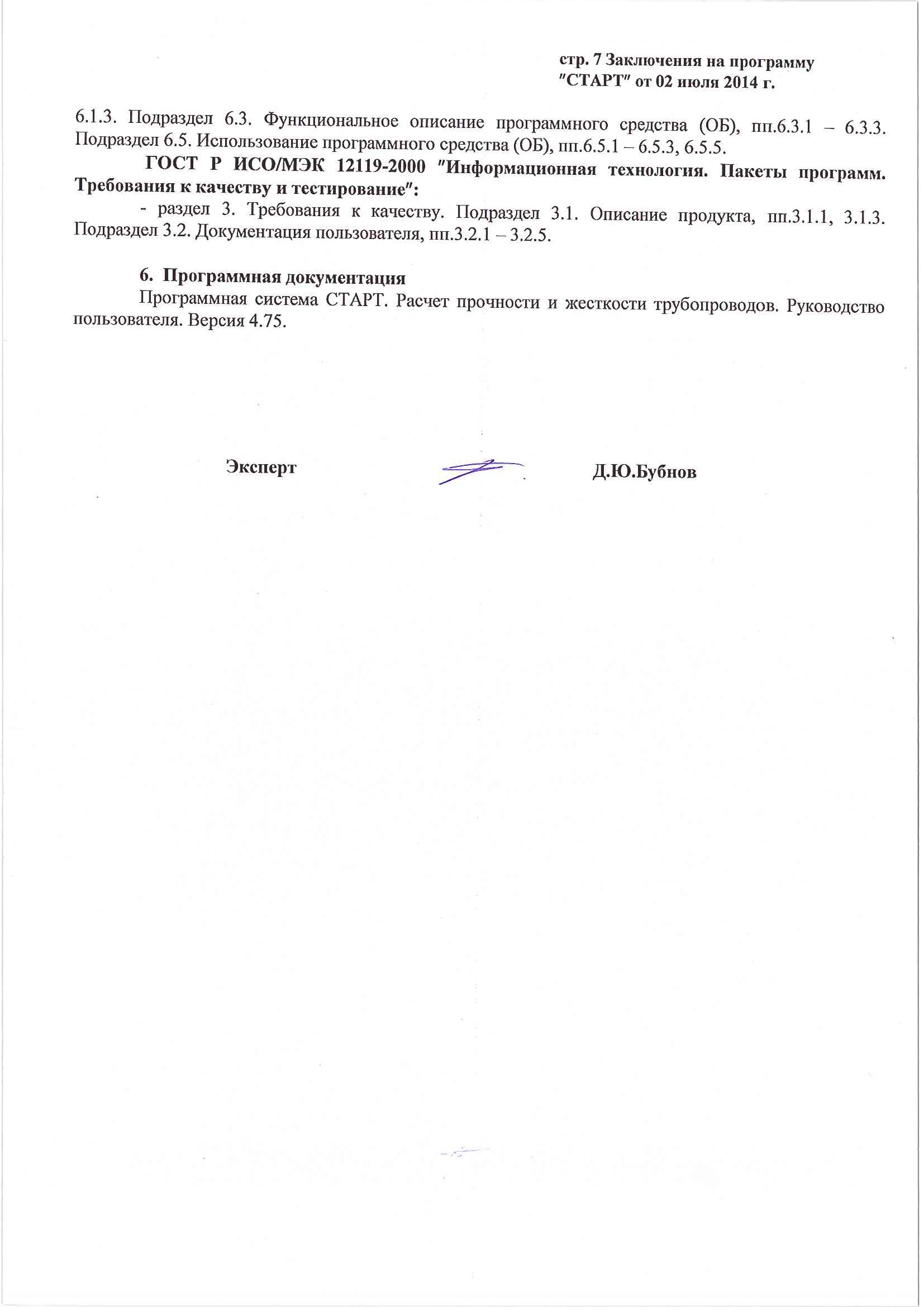

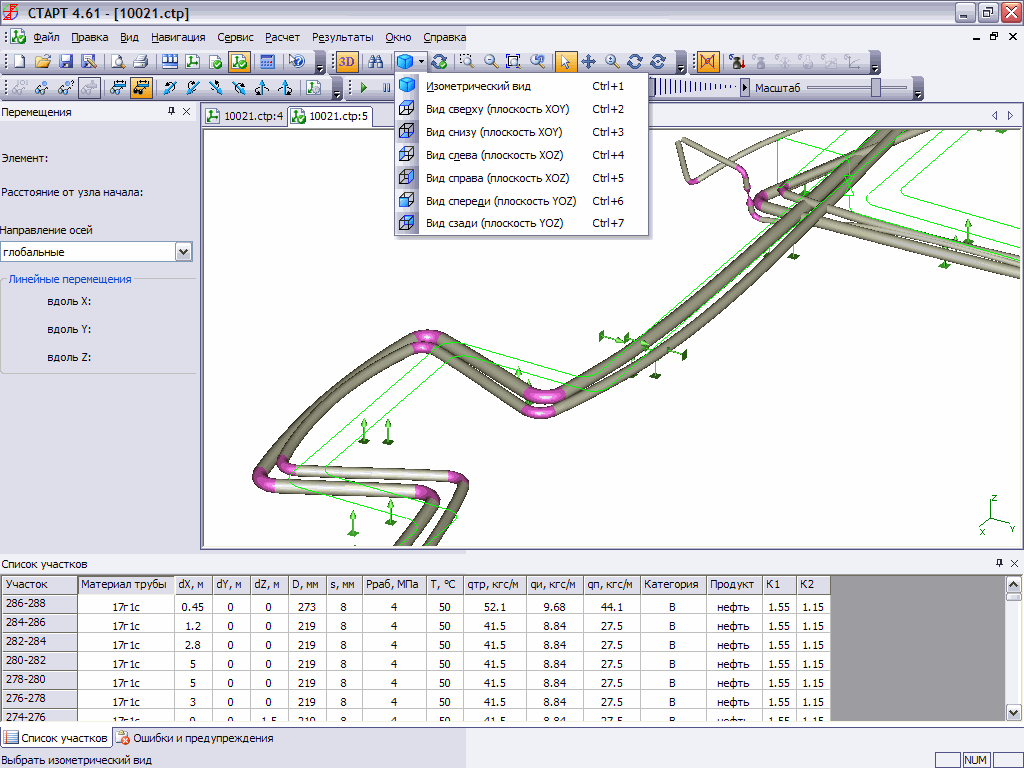

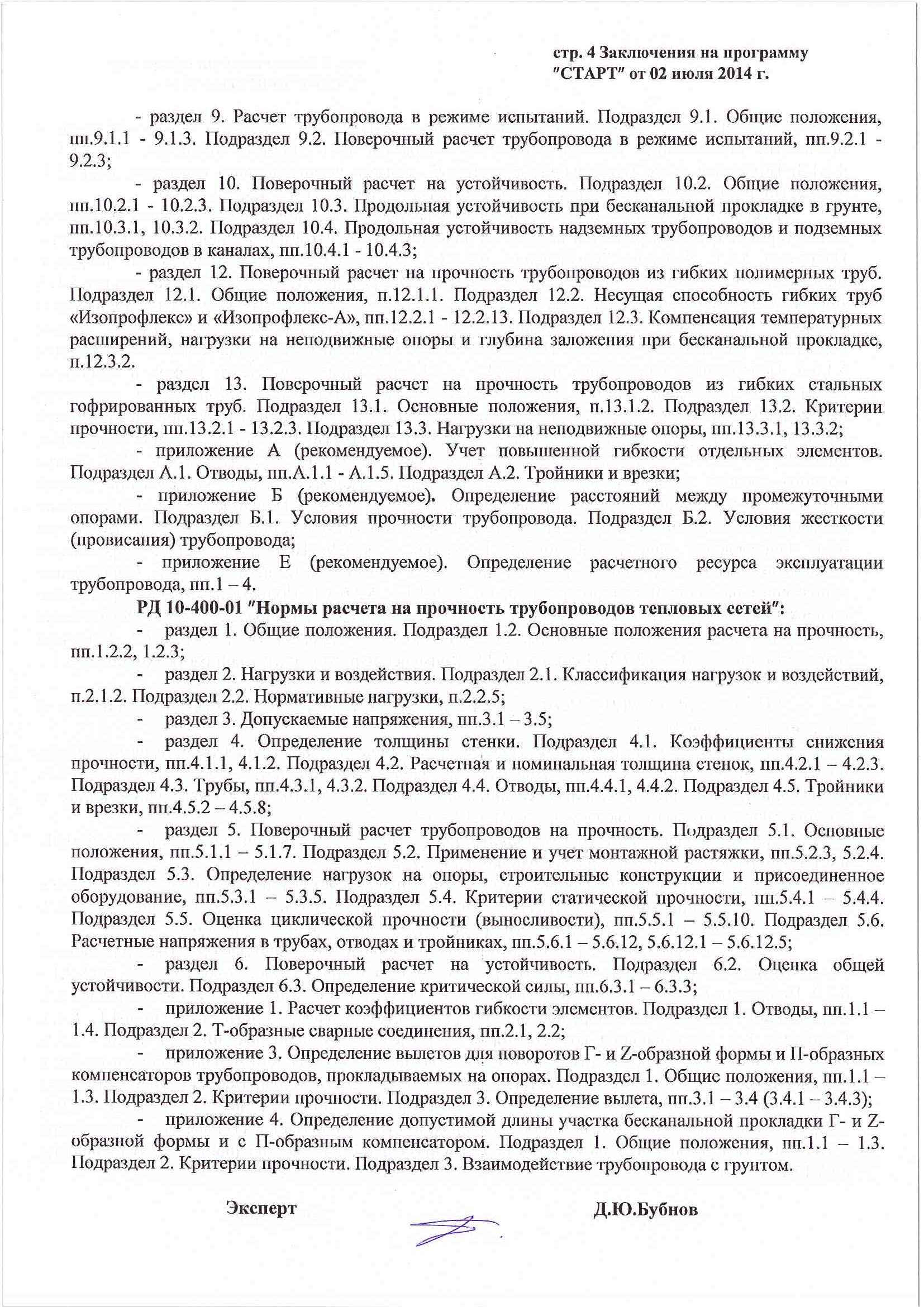

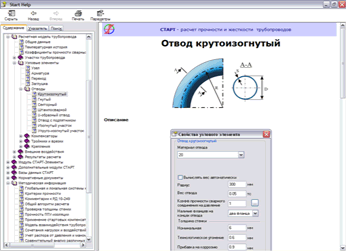

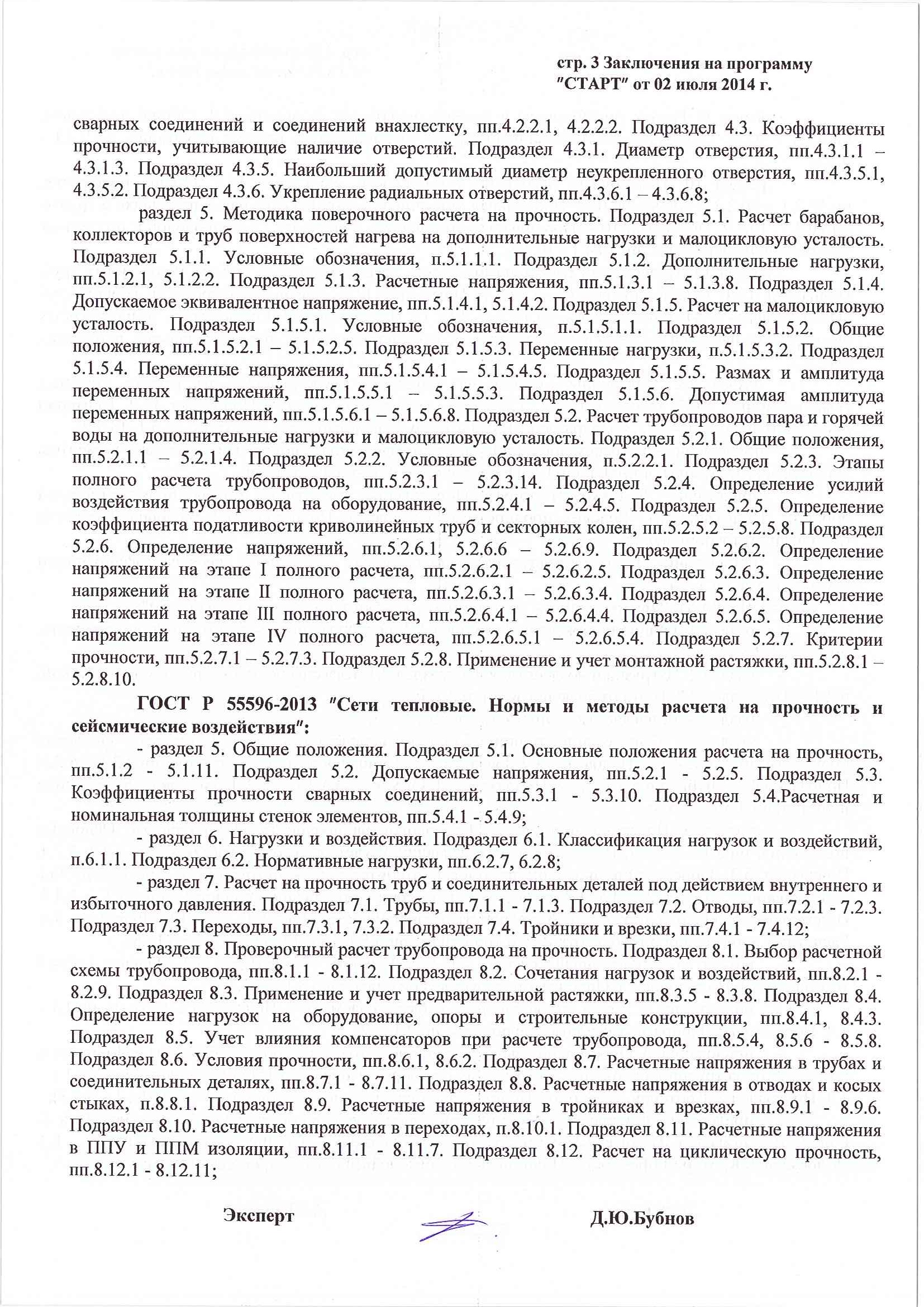

Сертификат соответствия РОСС RU.СП15.H00928 (Приложение 1, Приложение 2, Приложение 3, Приложение 4, Приложение 5, Приложение 6, Приложение 7)

СТАРТ введен в промышленную эксплуатацию в 1969 году

Программы семейства СТАРТ предназначены для расчета прочности и жесткости трубопроводов различного назначения, имеющих произвольную конфигурацию в пространстве, при статическом и циклическом нагружении, а также толщин стенок труб и соединительных деталей на давление согласно следующим стандартам:

• пара и горячей воды согласно нормам Госгортехнадзора РФ РД 10-249-98;
• тепловых сетей согласно РД 10-400-01 (документ устарел) и СТО Ростехэкспертиза 10.001-2009 (документ выпущен в развитие РД 10-400-01);
• технологических трубопроводов нефтеперерабатывающей, химической, нефтехимической, газовой и других смежных отраслей промышленности согласно РТМ 38.001-94 (устарел) и СА 03-003-07 с изменениями №1, 2, 3;
• магистральных газо- и нефтепроводов (согласно СНиП 2.05.06-85).

А также:

• Назначенного ресурса согласно РТМ 38.001-94, СА 03-003-07 и СТО 10.001-2009;
• Отбраковочных толщин труб и соединительных деталей (отводов, переходов, тройников, заглушек) технологических трубопроводов согласно требованиям стандарта ассоциации «Ростехэкспертиза» СА 03-005-07 «Технологические трубопроводы нефтеперерабатывающей, нефтехимической и химической промышленности. Требования к устройству и эксплуатации».

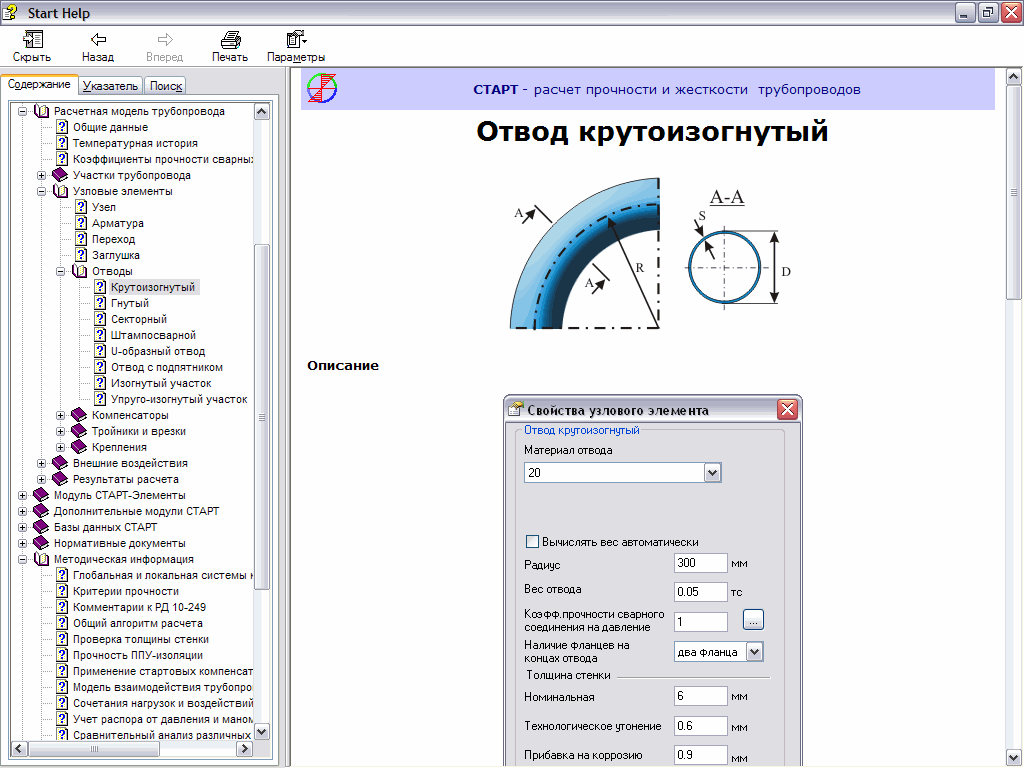

Для увеличения нажмите на картинку

Какие трубопроводы рассчитывает СТАРТ

Средствами программы рассчитываются как самокомпенсирующиеся трубопроводы, в которых компенсация температурных расширений обеспечивается гибкостью самой трубопроводной трассы, так и трубопроводы со специальными компенсирующими устройствами, выполненными в виде волнистых, линзовых или сальниковых компенсаторов.

По программе рассчитываются трубопроводы практически любой сложности:

• надземные, подземные в канале и с участками, защемленными в грунте;
• плоские, пространственные, разветвленные, с замкнутыми контурами;
• с различными конструкциями концевых и промежуточных опор;
• подверженные разнообразным внешним воздействиям (температурное расширение, сосредоточенные и распределенные нагрузки, смещение опор, предварительная растяжка, распор от внутреннего давления и т.д.).
• работающие при низких и высоких температурах (учитывается эффект ползучести и релаксации напряжений согласно нормам);
• с внутренним избыточным давлением и наружным давлением (вакуум) - для таких участков проводится проверка местной устойчивости стенок.

Базы данных

В программе имеется пять нормативных баз данных, обеспечивающих дополнительные удобства при работе:

• «материалы» - содержит физические свойства материалов труб и элементов трубопровода;
• «пружины» - содержит характеристики и податливости пружинных цепей упругих опор различной грузоподъемности по ОСТ 108.764.01-80, ОСТ 24.125.109-01, МВН 049-63, МН 3958-62, LISEGA;
• «грунты» - содержит различные физико–механические свойства грунтов;
• «компенсаторы» - содержит характеристики осевых, угловых и сдвиговых сильфонных или линзовых компенсаторов;
• «изоляция» - содержит величины весов изоляции в зависимости от изоляционной конструкции, температуры и диаметра трубы.

Состав и дополнительные опции

Программа выпускается в четырех модификациях, различающихся по цене и возможностям:

• «СТАРТ» - для массового пользователя;
• «СТАРТ-Проф» – для профессионалов, решающих большеразмерные задачи, а также для расчета длинных трубопроводов, защемленных в грунте;
• «СТАРТ-Лайт» – облегченный вариант программы, предназначенный для учебных целей (поставляется только в учебные заведения). Позволяет рассчитывать небольшие части схем трубопроводов, имеющие не более 150 степеней свободы. СТАРТ-Лайт имеет жесткую архитектуру, в его состав входит модуль Старт-Грунт и другими дополнительными модулями не комплектуется;
• «СТАРТ-Экспресс» – недорогой продукт, предназначенный для предварительных упрощенных расчетов на стадии конструирования трубопровода.

Все модификации имеют равные возможности в части подготовки исходных данных и анализа результатов расчета, что создает большие удобства при одновременном использовании их в локальных компьютерных сетях. Модификации различаются максимально допустимым количеством степеней свободы.

*Примечание D – наружный диаметр, мм

Модуль «СТАРТ-Базовый» - позволяет выполнять расчеты трубопроводов произвольной конфигурации, но без участков бесканальной прокладки в грунте. Такая возможность появляется при наличии дополнительного модуля СТАРТ-Грунт.

Программы СТАРТ или СТАРТ–Проф могут быть укомплектованы дополнительными опциями:

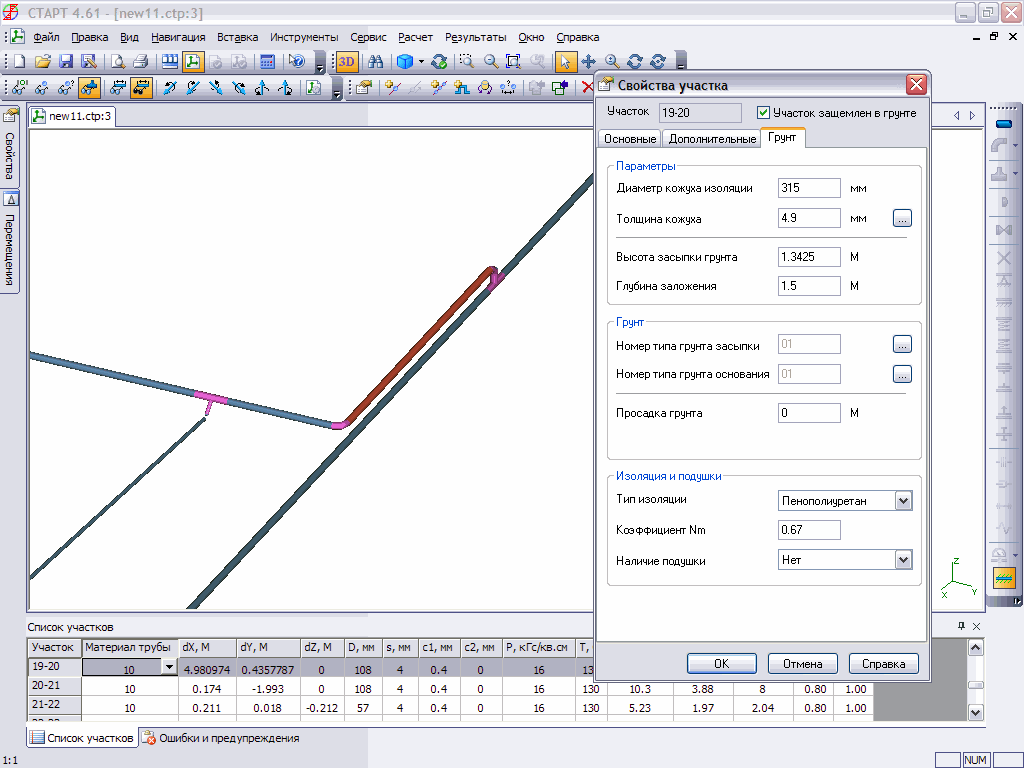

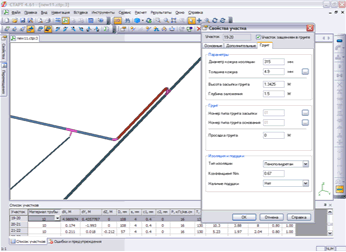

• «Старт-Грунт» - позволяет производить расчет трубопровода с участками, защемленными в грунте (бесканальной прокладки), а также оценивать прочность пенополиуретановой изоляции;
• «Старт-Гибкие трубы» - для расчета на прочность и определения нагрузок на опоры для гибких полимерных труб типа «Изопрофлекс» и «Изопрофлекс-А» и стальных гофрированных труб типа «Касафлекс»;
• «Старт-Отбраковочная толщина» - расчет отбраковочных толщин труб и соединительных деталей (отводов, переходов, тройников, заглушек) технологических трубопроводов согласно требованиям стандарта ассоциации «Ростехэкспертиза» СА 03-005-07 «Технологические трубопроводы нефтеперерабатывающей, нефтехимической и химической промышленности. Требования к устройству и эксплуатации»;
• «Старт-Назначенный ресурс» - расчет назначенного ресурса проектируемых технологических трубопроводов с учётом циклической прочности и коррозионного износа согласно РТМ 38.001-94, СА 03-003-07 и СТО 10.001-2009;
• «СТАРТ-Штуцер» - расчет податливости (жесткости) узла врезки трубопровода в сосуды (аппараты). Есть возможность автоматической генерации и вставки нестандартного крепления в СТАРТ. Более широкими возможностями обладает программа Штуцер-МКЭ;
• «СТАРТ-Plant4D» - импорт исходных данных из системы трехмерного моделирования промышленных установок Plant-4D. В стандартную поставку входит файл с шаблонами, позволяющими пользователю конвертировать данные, созданные ПС Plant4D на основе российской базы данных по трубам, трубопроводным деталям и арматуре;
• «СТАРТ-PCF» - импорт моделей трубопроводов из формата «PCF» PlantSpace Design Series (также возможно из Plant4D, OMNI-Pipe, AutoPlant 3D Piping, I-Sketch, CADWorx). Для генерации файлов PCF из PlantSpace используется ISOGEN интерфейс, поставляемый вместе с системой PlantSpace;
• «СТАРТ-AVEVA» - импорт исходных данных из отчётов, создаваемых программой AVEVA в СТАРТ;
• «СТАРТ-Компас» - экспорт расчетной схемы (осевой линии и узловых деталей) в Компас-График 5.х и выше;
• «СТАРТ–открытый формат» - импорт входных данных из открытого формата, экспорт входных данных и результатов расчета в открытый формат для стыковки СТАРТ с любыми системами автоматизированного проектирования трубопроводов. Открытый формат – это текстовый файл определенной структуры.

Дополнительные модули поставляются только совместно с базовым модулем (СТАРТ-Базовый, СТАРТ Проф-Базовый или СТАРТ Лайт-Базовый).

Рекомендуемая конфигурация программы для различных типов трубопроводов:

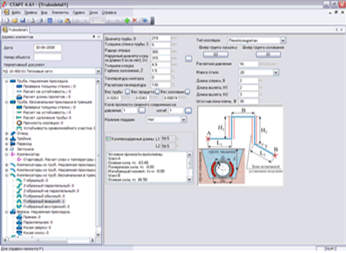

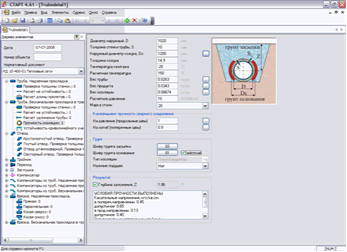

СТАРТ-Экспресс - инструмент конструктора трубопроводов

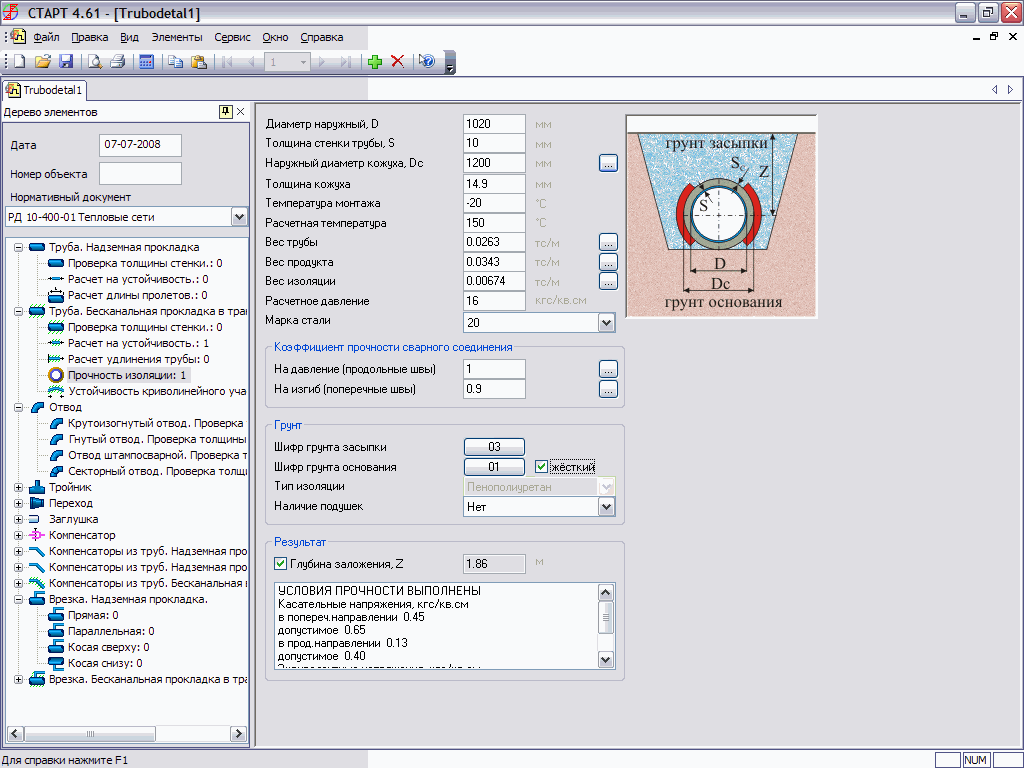

Помимо расчета трубопроводов произвольной конфигурации существует рабочий инструментарий конструктора трубопровода – опция СТАРТ-Элементы, который поставляется и в виде самостоятельной программы под названием СТАРТ-Экспресс. Программа предназначена для быстрой оценки компенсирующей способности отдельных участков трубопроводной трассы, проверке их прочности и устойчивости. Подобные задачи конструкторам трубопроводов приходится постоянно решать в процессе проектирования. С помощью СТАРТ-Экспресс можно:

• определить компенсирующую способность поворотов Г, Z-образной формы и П- образных компенсаторов при прокладке трубопроводов над землей и в подземных каналах;
• определить компенсирующую способность поворотов Г, Z - образной формы и П- образных компенсаторов при бесканальной прокладке трубопроводов в грунте;
• определить толщину стенки или предельное давление для труб, отводов, тройников, заглушек, переходов согласно выбранному нормативному документу;
• определить предельно допустимые расстояния между промежуточными опорами трубопровода из условий прочности и жесткости;
• проверить общую и местную устойчивость прямолинейных и криволинейных участков труб под действием температурного расширения, наружного давления (вакуума) и давления грунта (для труб бесканальной прокладки);

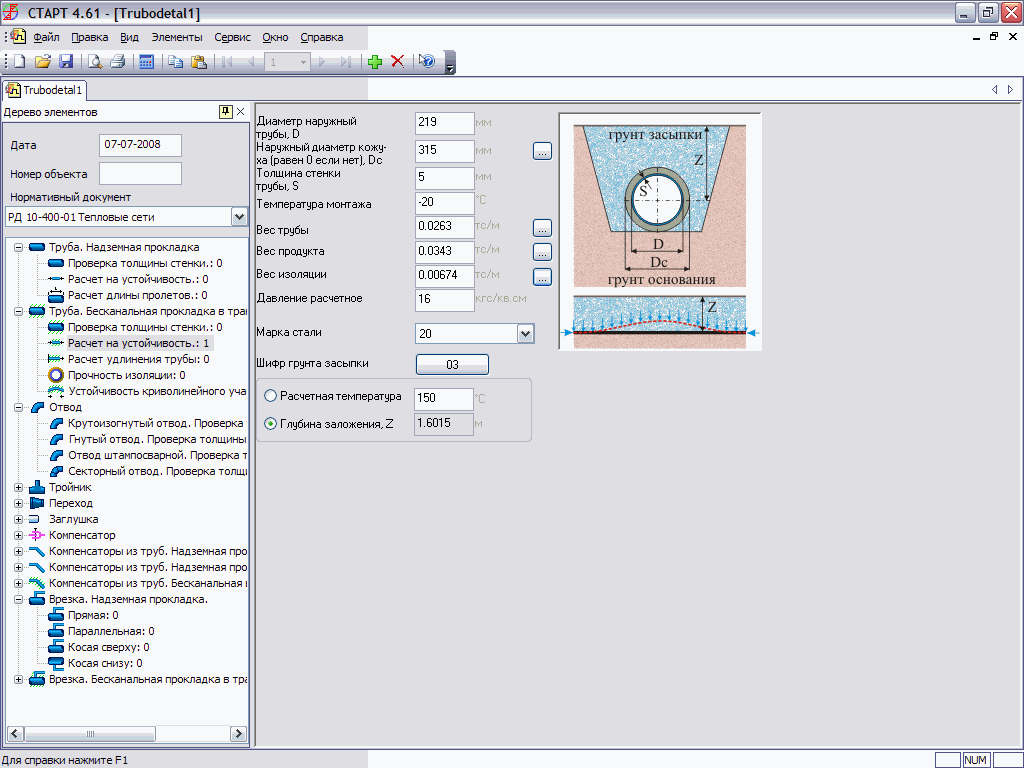

• Определить минимальную глубину заложения для участков бесканальной прокладки из условия устойчивости;
• определить максимальную глубину заложения для участков бесканальной прокладки из условия прочности пенополиуретановой изоляции;
• предельно допустимые расстояния между стартовыми компенсаторами и температуру их замыкания для трубопроводов, защемленных в грунте;
• определить допустимую нагрузку на седловую опору для труб большого диаметра;
• проверить герметичность фланцевых соединений;
• определить жесткость сильфонных компенсаторов при отсутствии данных от изготовителя.

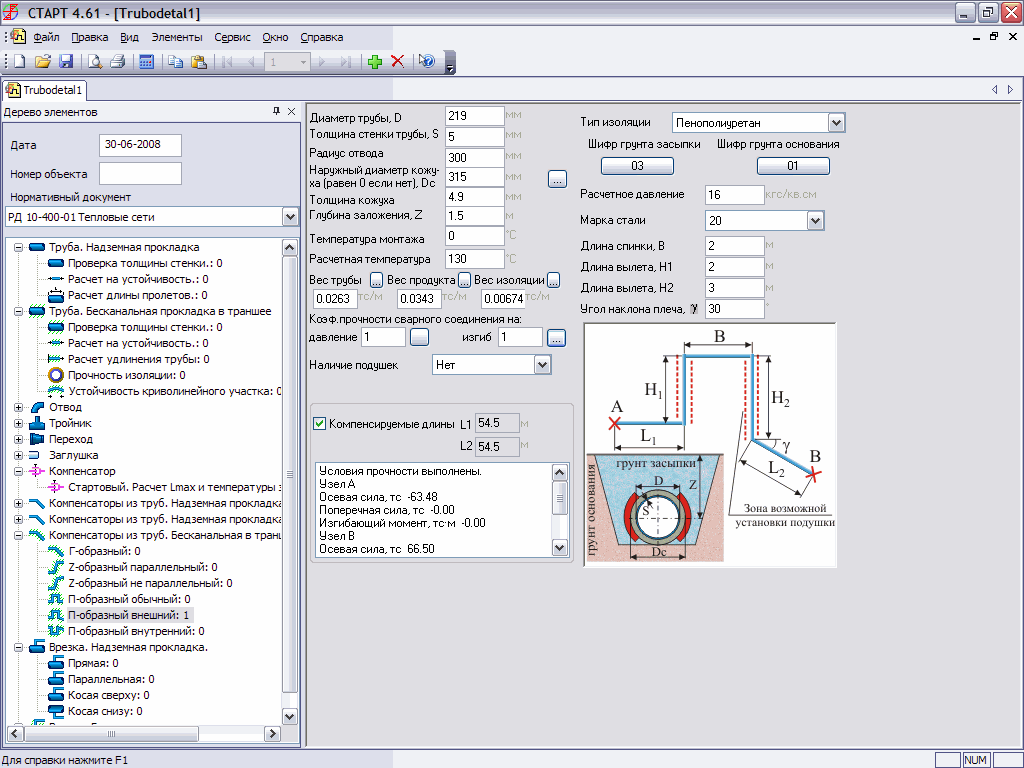

Расчет поворотов Г, Z-образной формы и П-образных компенсаторов при прокладке трубопроводов над землей и в подземных каналах осуществляется для участков, расположенных между двумя неподвижными (мертвыми) опорами. При известном расстоянии между неподвижными опорами определяется требуемый вылет для П-образного компенсатора, Z-образного поворота и короткое плечо для Г-образного поворота, исходя из допускаемых компенсационных напряжений. Это избавляет проектировщиков от необходимости пользоваться устаревшими номограммами для Г, Z и П-образных участков.

Расчет поворотов Г, Z-образной формы и П- образных компенсаторов при бесканальной прокладке трубопроводов в грунте позволяет по заданному вылету для П-образного компенсатора или Z-образного поворота и длине короткого плеча Г-образного поворота определить допустимое расстояние между неподвижными опорами, т.е. ту длину участка защемленного в грунте трубопровода, которое может быть скомпенсировано при заданном температурном перепаде. Рассматриваются П- образные компенсаторы и повороты Г, Z-образной формы с произвольными углами. Для тех же трубопроводных участков можно выполнить проверочный расчет - при заданных габаритах определить напряжения, перемещения и нагрузки на неподвижные опоры.

СТАРТ – это

• наглядный и интуитивно понятный пользовательский интерфейс;
• удобный и четко продуманный объектно-ориентированный способ ввода исходных данных;
• всесторонняя логическая проверка качества исходных данных для расчета;
• подробная справочная система и программная документация;
• автоматическая проверка всех деталей трубопровода на внутреннее давление;
• проверка и выбор параметров типовых узлов трубопроводов (различных видов компенсаторов, врезок, тройников, фланцевых соединений);
• возможность расчета трубопроводов разнообразного назначения и расположения (в том числе вакуумных трубопроводов) по различным нормативным документам;
• расчет податливости штуцеров сосудов и аппаратов для более точного вычисления нагрузок на штуцеры и напряжений в трубопроводе;
• интеграция с различными системами трехмерного проектирования промышленных установок, программами Штуцер-МКЭ и Гидросистема, экспорт расчетных схем в различные графические среды (AutoCAD, MicroStation, КОМПАС-Графикс);
• регулярные (один раз в полтора-два месяца) занятия по обучению пользователей работе с программой;
• широкая налаженная сеть дистрибьюторов по всей России, в странах СНГ и за рубежом;
• постоянная техническая поддержка со стороны разработчиков.

Расчетные возможности

• Учет трения в скользящих, направляющих, упругих и т.д. опорах;
• Учет взаимодействия трубопровода с грунтом на участках бесканальной прокладки. Учитывается нелинейная податливость грунта, слоя пенополиуретановой изоляции и амортизирующих подушек;
• Оценка прочности пенополиуретановой изоляции;
• Автоматический подбор пружин для упругих опор и подвесок, расчет их затяжки;

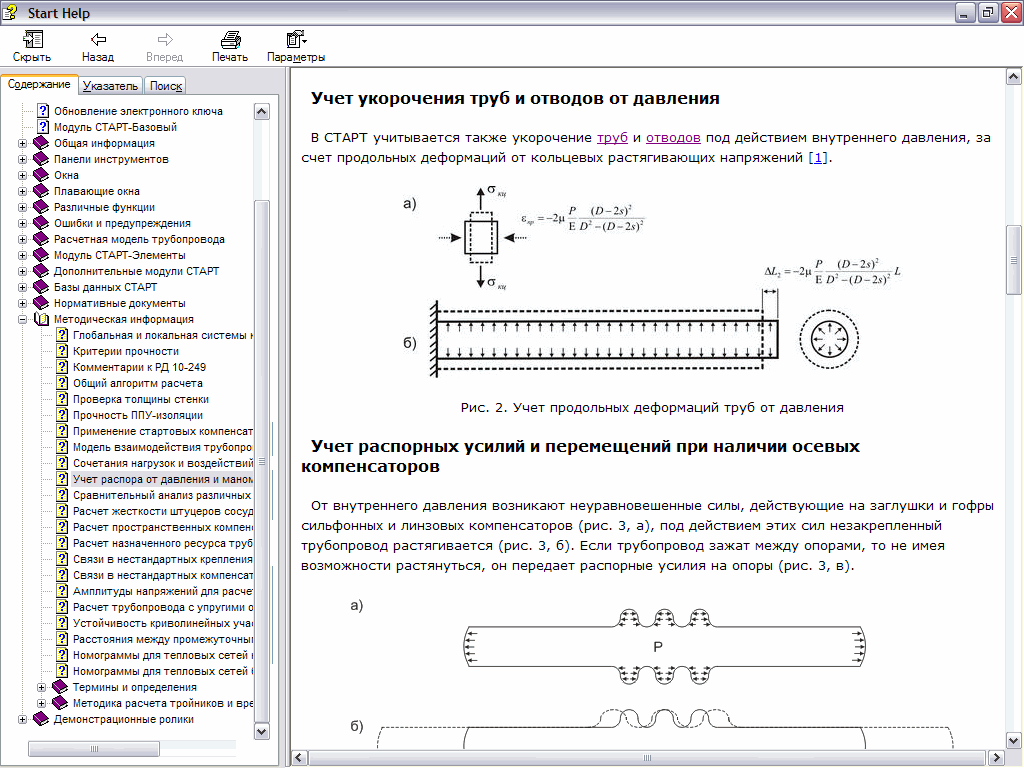

• Автоматический учет «манометрического эффекта» в отводах, имеющих начальную овальность и распорных усилий от внутреннего давления во всем трубопроводе;
• Учет маятникового эффекта при отклонении тяг жестких и упругих подвесок от вертикального положения;
• Учет односторонних связей (например, подъем трубопровода над опорами);
• Учет совместной работы трубопровода с оборудованием (модуль СТАРТ-Штуцер);
• Учет работы упруго-изогнутых участков большого радиуса;
• Проверка устойчивости стенок вакуумных трубопроводов, возможность учета укрепления кольцами жесткости различной конфигурации;

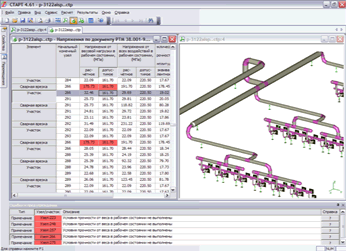

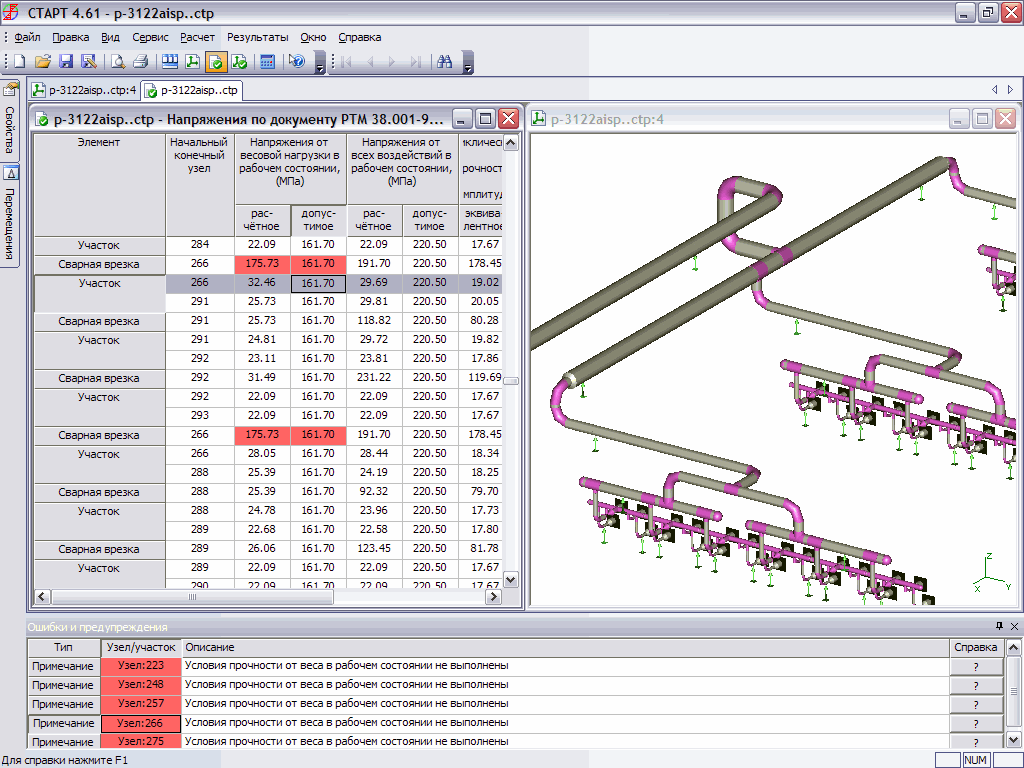

• В результате расчета выводятся таблицы напряжений согласно выбранному нормативному документу, нагрузки на опоры, перемещения, усилия, деформации компенсаторов, коэффициенты устойчивости стенок вакуумного трубопровода;

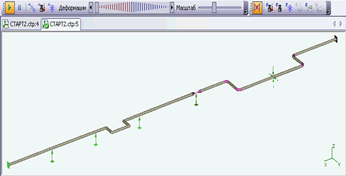

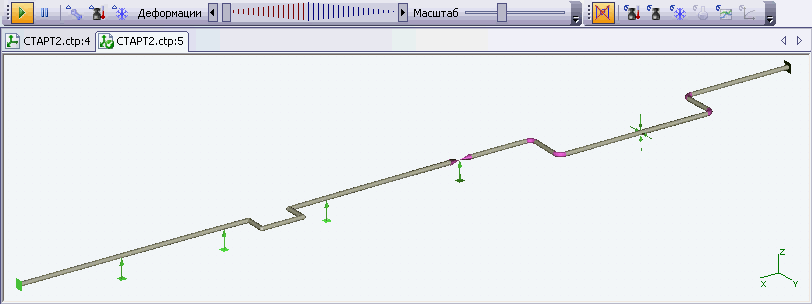

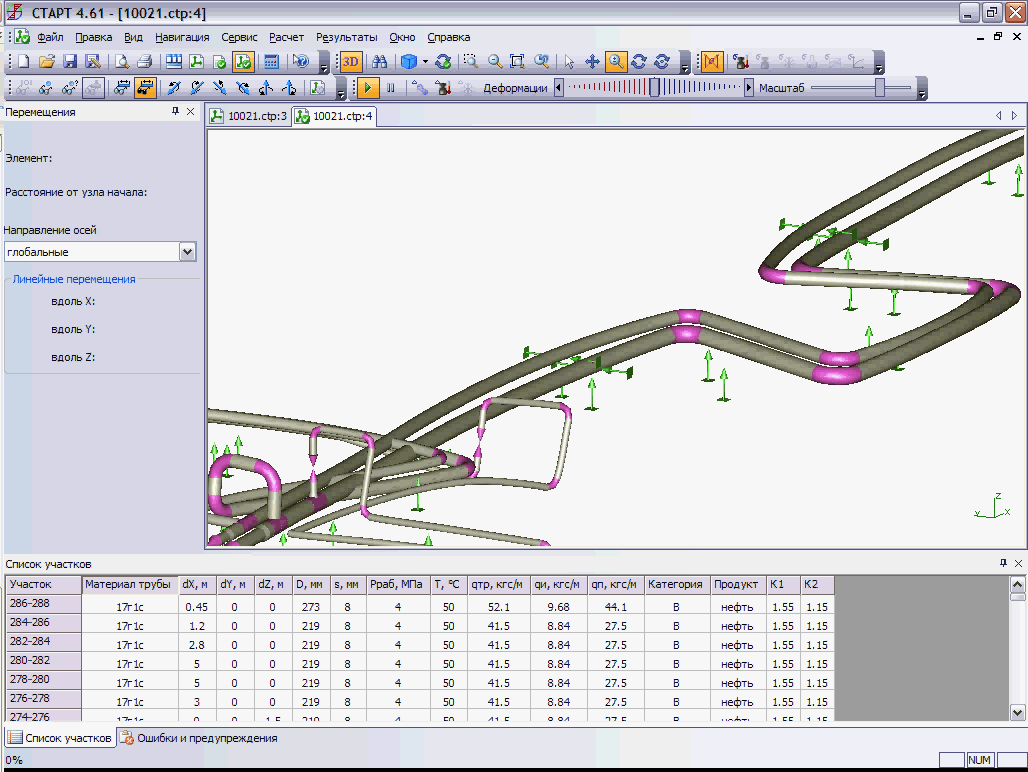

• Графическая иллюстрация деформированного состояния в различных расчетных состояниях трубопровода;
• Графическая цветовая иллюстрация выполнения нормативных критериев прочности на схеме трубопровода.

СТАРТ – Ваш правильный выбор!

На сегодня СТАРТ - одна из самых распространенных программ расчета прочности и жесткости трубопроводов различного назначения в России и странах СНГ. Программная система достигла уровня своеобразного промышленного стандарта и по своим потребительским свойствам не уступает зарубежным аналогам. Ее используют более 700 организаций в России, странах ближнего (Украина, Беларусь, Казахстан, Туркменистан, Узбекистан) и дальнего зарубежья (Чехия, Литва, Великобритания), а общее число эксплуатирующихся копий превышает 1500. Пользователями программы являются ПКО крупных заводов, проектные организации химического, газового, энергетического профиля и ряда других отраслей. Широкое применение программа получила при проектировании, строительстве и реконструкции тепловых сетей.

Программная система СТАРТ имеет долгую историю, более 40 лет. Первая редакция программы - тогда она называлась СТ-01 - была сдана в промышленную эксплуатацию еще в 1969 году. Восемь лет система успешно эксплуатировалась на ЭВМ серии "Минск", затем на ЭВМ серии ЕС, а с 1992 года на персональных компьютерах - сначала под DOS, а затем под Windows. Смена поколений ЭВМ и операционных систем, как правило, сопровождалась капитальной переработкой программы, при этом возможности системы постоянно расширялись, а интерфейс пользователя и расчетный алгоритм шлифовались и совершенствовались.

Благодаря огромному числу пользователей и постоянной обратной связи со специалистами различных отраслей промышленности программа СТАРТ детально верифицируется по всем параметрам (в том числе и путем перекрестного тестирования с аналогичными отечественными и зарубежными программами) и постоянно развивается.

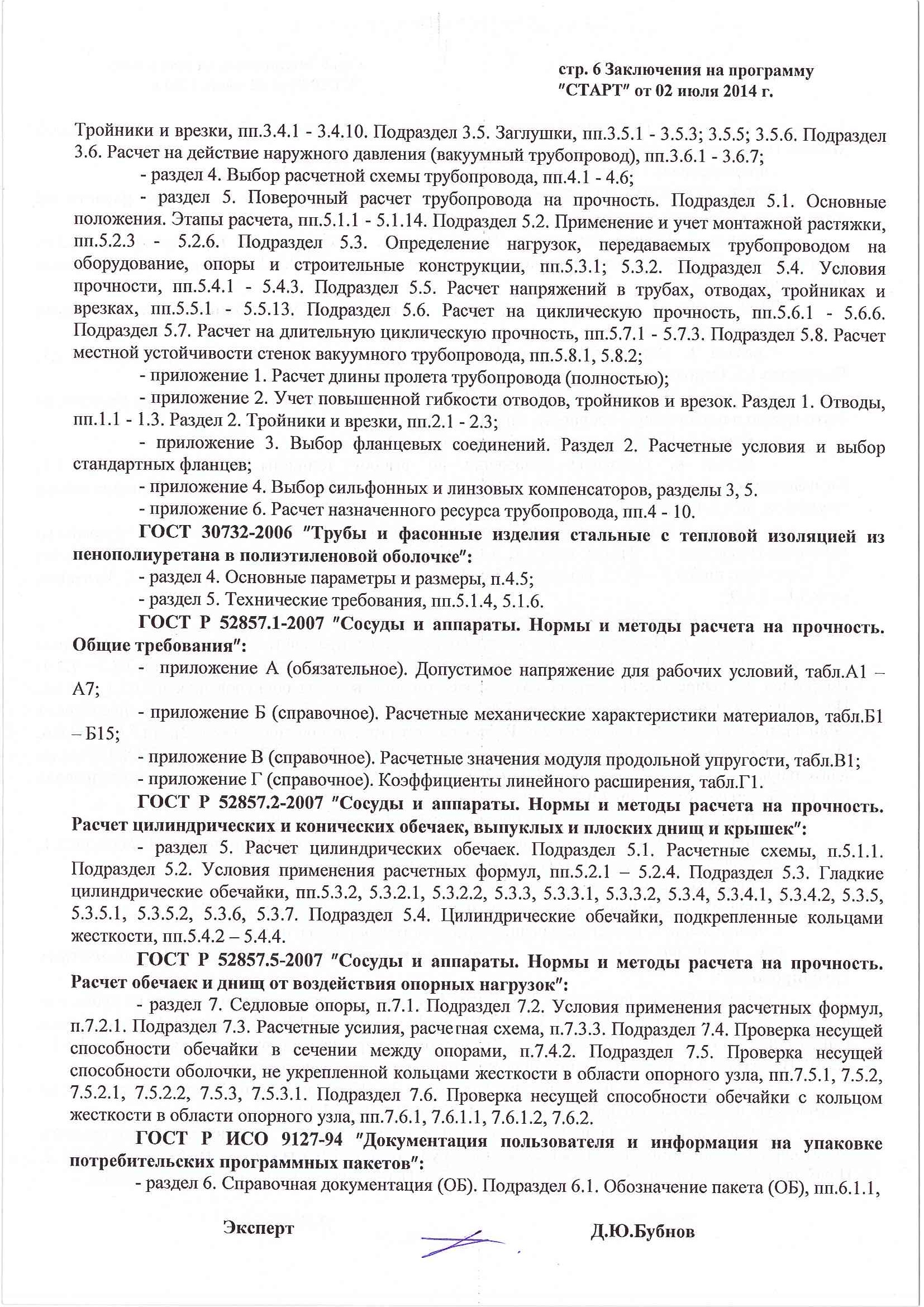

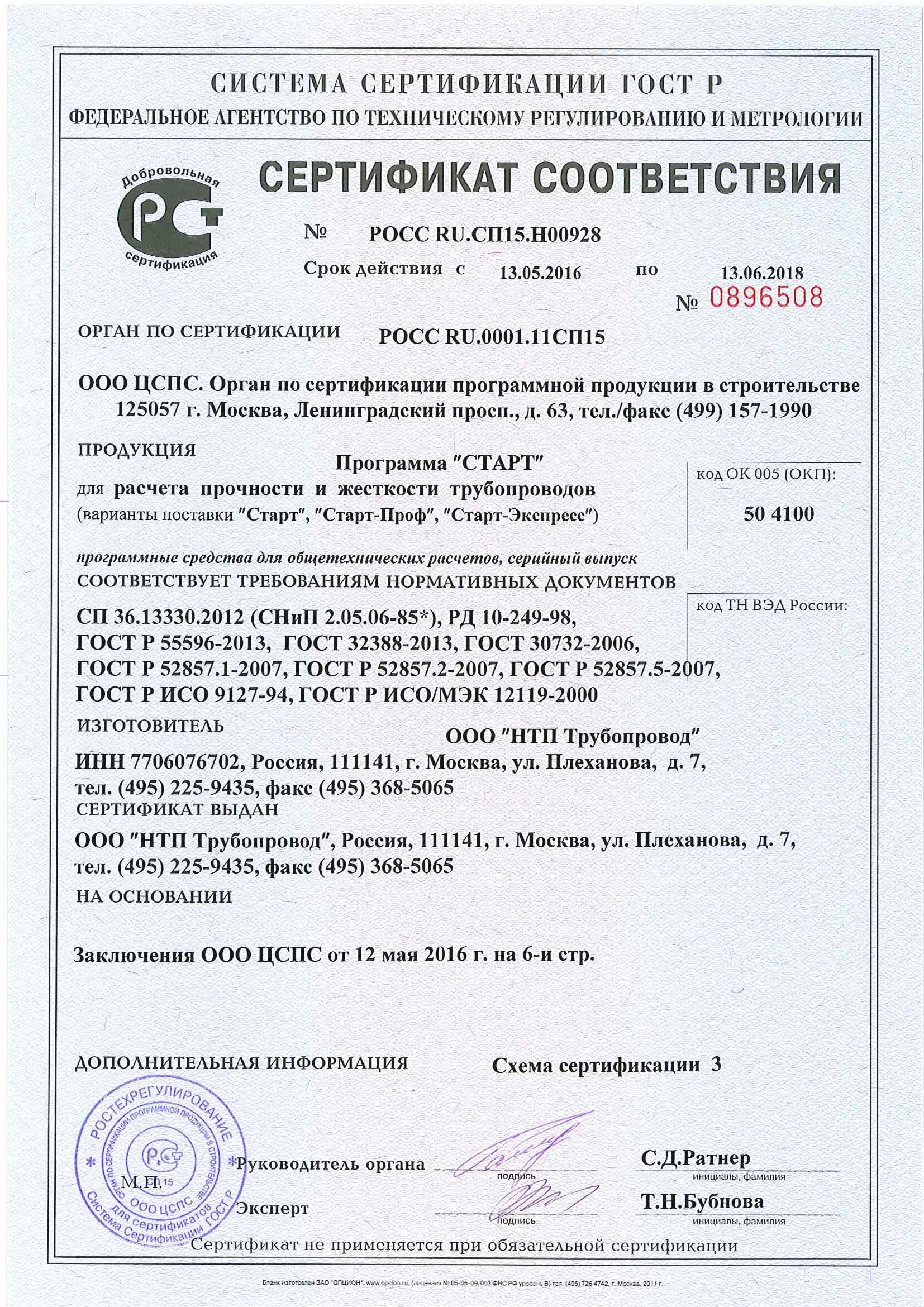

Все программы семейства «СТАРТ» имеют сертификат Госстандарта России, выданный, ООО ЦСПС № РОСС RU.СП15.Н00317 на соответствие СНиП 2.05.06-85, РД 10-249-98, РД 10-400-01, СТО Ростехэксперитиза 10.001-2009, РТМ 38.001-94, СА 03-003-07, СА 03-005-07, ГОСТ 30732-2006, ГОСТ 52857.1-2007, ГОСТ 52857.2-2007, ГОСТ 52857.5-2007.

Некоторые основные пользователи системы СТАРТ

Приведенный список далеко не полный. В настоящее время СТАРТ эксплуатируется более чем в 700 организациях:

Теплоэнергетика и теплоснабжение: Региональные инженерные центры и генерирующие энергетические компании: институт "Теплоэлектропроект", ИЦЭ Урала, ИЦЭ Поволжья, ОАО "Объединение ВНИПИэнергопром", БелНИПИЭнергопром, Атомэнергопроект (Москва), Атомэнергопроект (Нижний Новгород), Зарубежэнергопроект, СибКОТЭС, Сибирский ЭНТЦ, Теплопроект, МОЭК, Мосинжпроект, Корпорация ТВЭЛ-Теплоросс, МосФлоулайн, СПКБ РР ОАО "Мосэнерго", Мостеплоэнерго, Московская теплосетевая компания, ЦНИИЭП жилища, Каналстройпроект и т.д.

Нефтегазовая промышленность, нефте- и газопереработка, нефтехимия: ВНИПИнефть (Москва), Гипрокаучук (Москва), Ленгипрнефтехим (Санкт Петербург), Самаранефтехимпроект, Сургутнипинефть, Башгипронефтехим (Уфа), Пермьнефтеоргсинтез, Нижнекамскнефтехим, Омскнефтехимпроект, Укрнефтехимпроект, ИркутскНИИхиммаш, РН-СахалинНИПИморнефть, Роснефть-НТЦ, НОРСИ (Нижний Новгород), ИНТЭКО (Уфа), Московский НПЗ, Туапсинский НПЗ, Куйбышевский НПЗ, Тольяттикаучук, Киришский НПЗ, Хабаровский НПЗ, Лукойл-УНП (Ухта), Ачинский НПЗ (Ачинск), ЛУКойл-Ростовнефтехимпроект, Гипрогазоочистка, Гипротюменнефтегаз, Тюменьгипротрубопровод, ТюменНИИгипрогаз, Тюменьнефтегазпроект, ВНИИСТнефтегазпроект (Москва) и т.д.

Химия: АКРОН (Новгород Великий), Саянскхимпласт, Кемеровский Азот, Тольятти Азот, ГИАП (Москва), ГИПХ (Санкт-Петербург), Гипросинтез (Волгоград), ВНИИК (Дзержинск), Стерлитамакский НХЗ (Стерлитамак), «АЗОТ» (Березники), Пласполимер (С.-Петербург), Гипрокислород, Тулагипрохим и т.д.

Металлургия: Уралгипромез (Екатеринбург), МЕЧЕЛ (Челябинск), Челябгипромез (Челябинск), Гипромез (Магнитогорск), Ижсталь (Ижевск), Ашинский металлургический завод (Аша), Укргипромез (Украина, Днепропетровск), ВАМИ (С.- Петербург), УралЭнергочермет (Екатеринбург), РУСАЛ ВАМИ и т.д.

Для увеличения нажмите на картинку

Для увеличения нажмите на картинку

Для увеличения нажмите на картинку

Для увеличения нажмите на картинку

Для увеличения нажмите на картинку

Для увеличения нажмите на картинку

Для увеличения нажмите на картинку

Для увеличения нажмите на картинку

Для увеличения нажмите на картинку

Для увеличения нажмите на картинку

Для увеличения нажмите на картинку

Для увеличения нажмите на картинку

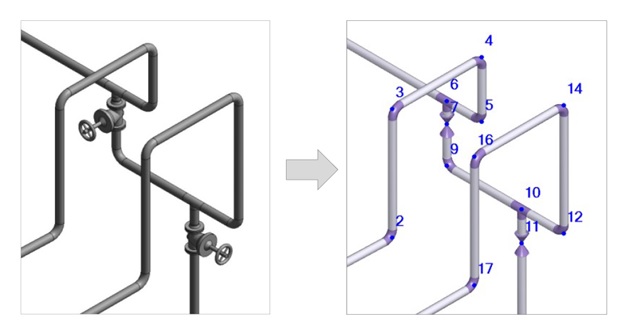

Revit - СТАРТ. Интеграция Autodesk Revit и СТАРТ-Проф

Система интеграции «Revit-СТАРТ» позволяет безошибочно передавать геометрию трубопровода и атрибутивную информацию из системы BIM проектирования в систему расчета прочности и жесткости трубопроводов.

Обмен данными реализован через открытый формат, что дает возможность разделить роли пользователей в проекте и оптимизировать бюджет организации за счет использования только необходимых продуктов.

Использование системы интеграции «Revit-СТАРТ» позволит проектным организациям эффективно организовать работу по проектированию промышленных объектов за счет существенного сокращения времени, которое требуется при повторном вводе данных. Кроме того, применение системы интеграции при совместном использовании Autodesk Revit и «СТАРТ-Проф» исключает возможность ошибок, связанных с ручным вводом данных в расчетную модель.
