Правильное определение теплофизических свойств продукта и его агрегатного состояния (свойств и состава фаз) является краеугольным камнем любых технологических расчетов – будь то тепловые и гидравлические расчеты трубопроводов, расчеты систем аварийного сброса, моделирование сложных технологических процессов или расчет и выбор различных видов оборудования. Simulis Thermodynamics французской компании ProSim – это мощная современная программная система расчета теплофизический свойств и фазовых равновесий (ТФС и ФР), рассчитывающая широкий круг продуктов на современной методической основе.

Simulis Thermodynamics обеспечивает возможность рассчитать большой набор термодинамических и транспортных свойств продуктов по их мольному или массовому составу: плотность, коэффициент сжимаемости, изобарную и изохорную теплоемкость, внутреннюю энергию, энтальпию, энтропию, скорость звука, коэффициент Джоуля-Томпсона, динамическую и кинематическую вязкость, теплопроводность, коэффициент поверхностного натяжения. При этом одновременно может быть определена и производная рассчитываемого свойства по давлению, температуре или содержанию одного из компонентов. В случае необходимости можно сразу выполнить расчет фазового равновесия, найти составы фаз и определить величину искомого свойства каждой из фаз. В составе продукта можно задавать нефтяные фракции (так называемые «псевдокомпоненты») по температуре их кипения, относительной плотности (либо плотности в градусах API), молекулярной массе, а также характеристическому фактору Ватсона. При этом программа позволяет автоматически рассчитать фракционный состав по различным видам экспериментальных разгонок нефти или нефтепродуктов.

Для увеличения нажмите на картинку

Для увеличения нажмите на картинку

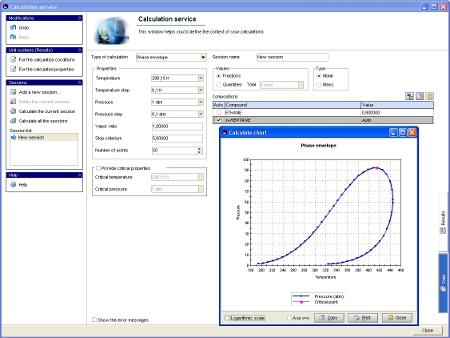

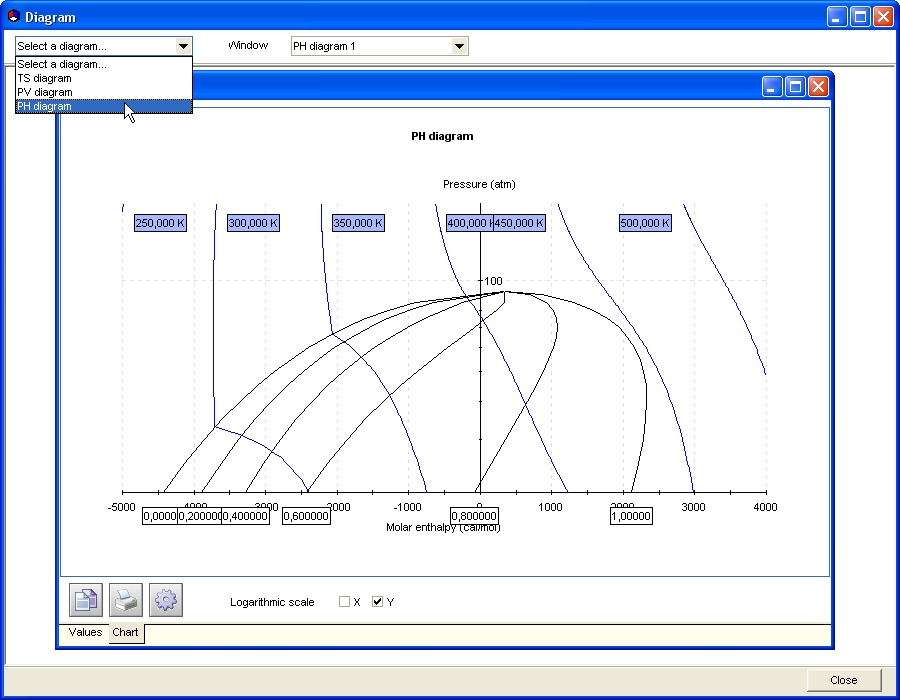

Simulis Thermodynamics предоставляет пользователю широчайшие возможности решения задач фазового равновесия. Для равновесия пара (или газа) и жидкости система позволяет рассчитать содержание и состав фаз по любым парам термодинамических параметров давления, температуры, мольного объема, энтальпии, энтропии и внутренней энергии продукта, а также по мольной доле отгона и давлению или температуре. Можно рассчитать также давление точки кипения или точки росы по температуре и наоборот. Возможен расчет и вывод таких вспомогательных характеристик, как фугитивность (летучесть) и коэффициенты активности компонентов смеси, коэффициенты равновесия, в том числе и их производных по давлению, температуре или содержанию одного из компонентов. По результатам расчета Simulis Thermodynamics способна самостоятельно строить фазовую диаграмму (границу двухфазной области – так называемый «Envelope») в координатах давления и температуры, а также фазовые диаграммы в координатах температура – энтропия, давление – мольный объем и давление – энтальпия.

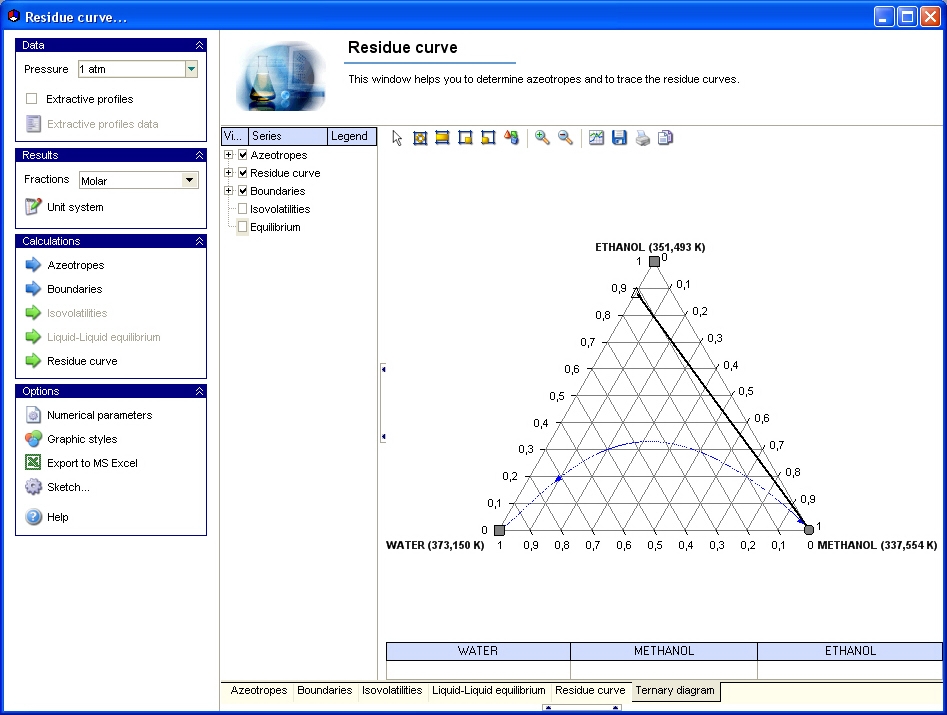

Кроме того, система позволяет проводить расчет фазового равновесия двух несмешивающихся жидкостей, определяя по температуре и давлению составы и содержание фаз. Рассчитываются также коэффициенты фазового равновесия и их производные по давлению, температуре или содержанию одного из компонентов. Предусмотрен и расчет фазового равновесия трехфазных систем с одной газовой фазой и двумя несмешивающимися жидкими фазами, весьма распространенных при добыче и транспортировке нефти и газа. Рассчитываются содержание и состав фаз по температуре и давлению, а также по давлению и энтальпии или по мольному газосодержанию и давлению или температуре. Наконец, вместе с системой поставляется отдельное приложение, решающую такую важную для технолога задачу, как анализ процесса дистилляции тройных (трехкомпонентных) смесей. Это приложение использует топологическую классификацию тернарных диаграмм дистилляционных линий, разработанную российской научной школой и ее последователями. Определяются все азеотропы тройной смеси и их свойства, границы областей диаграммы дистилляции, строится тернарная диаграмма и различные характеризующие ее точки и линии. При этом может учитываться и рассчитываться возможное разделение жидкой фазы на две несмешивающиеся жидкости.

Для увеличения нажмите на картинку

Комплектация и интеграция

Богатство вычислительных возможностей и мощная методическая основа сочетаются в Simulis Thermodynamics с удивительной простотой и гибкостью применения и интеграции.

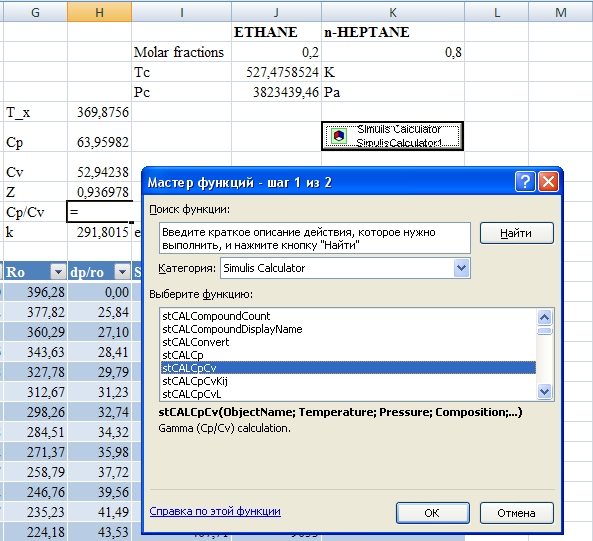

Система поставляется не в виде самостоятельного EXE-модуля, а как набор COM-компонент, легко встраиваемых в программы потенциального пользователя. В частности, конечные пользователи-технологи одним нажатием кнопки могут встроить вызов Simulis Thermodynamics в свои расчеты с использованием MS Excel или MATLAB. С системой поставляется также соответствующее API, позволяющее вызывать функции и сервисы системы из «любительских» и профессиональных программ практически на любых языках программирования, включая Visual Basic, C++, C#, Fortran, Delphi и т. д. Разумеется, Simulis полностью интегрирован с другими программными продуктами самой ProSim, такими как система моделирования технологических процессов ProSimPlus и другие.

Для увеличения нажмите на картинку

Для увеличения нажмите на картинку

При этом пользователь может гибко выбирать, какого уровня сервис ему нужен в каждом конкретном случае: от полного вызова калькулятора ТФС и ФР с мощным и удобным встроенным пользовательским интерфейсом, включающим выбор и настройку используемых пользователем единиц измерения, создание и просмотр результатов расчета в виде таблиц по различным значениям исходных параметров, построение графиков изменения ТФС и фазовых диаграмм, до вызова конкретной функции расчета отдельного свойства или расчета ФР. В состав системы входит набор примеров, демонстрирующих использование Simulis Thermodynamics в процессе выполнения в среде MS Excel для расчетов насосов, теплообменников, систем аварийного сброса и др.

Разработанная НТП «Трубопровод» программа гидравлических и тепловых расчетов трубопроводов «Гидросистема» интегрирована с Simulis Thermodynamics и может использовать ее возможности в процессе расчета как однофазных, так и многофазных потоков. В ближайщее время будет обеспечена аналогичная интеграция также в нашей программе расчета систем аварийного сброса «Предклапан».

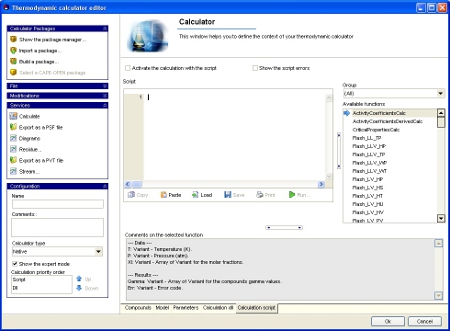

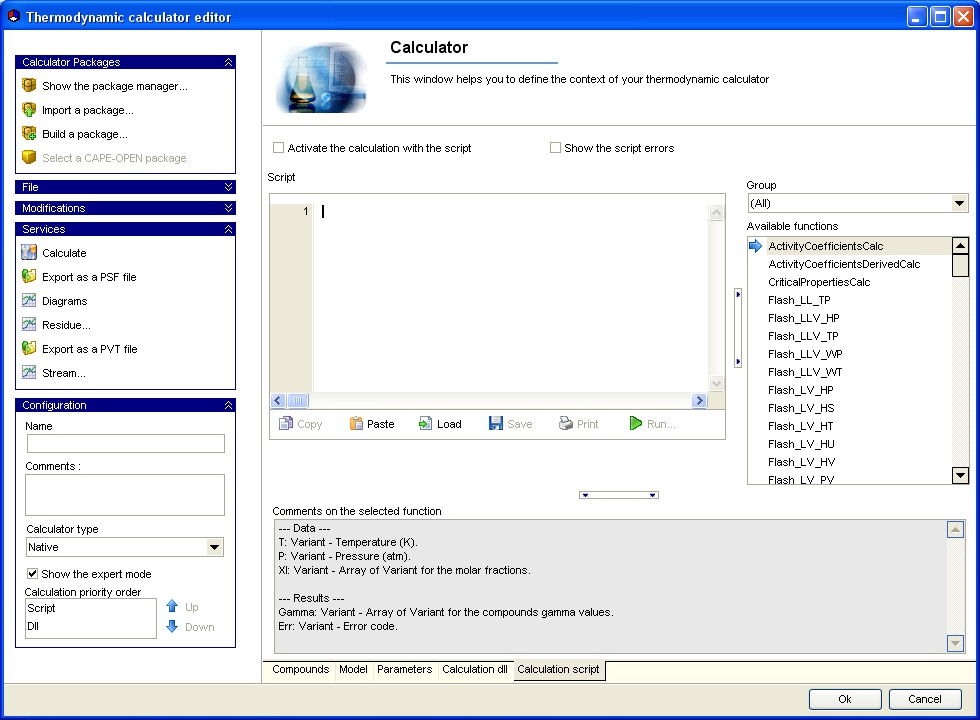

Пользователь может не только вызвать Simulis из своих программ, но и дополнить его собственными специальными модулями и алгоритмами, которые будут вызываться системой в процессе расчета и обработки результатов (так называемый режим «Expert mode»). Простые функции могут быть написаны на Visual Basic во встроенном интерпретаторе, более сложные можно подключить как самостоятельные DLL-библиотеки, написанные на С++, Fortran или других языках программирования, при этом по-прежнему сохраняя возможность вызова нужных программисту функций Simulis. Примером такой интеграции может быть использование Simulis совместно с программой расчета ТФС и ФР хладагентов REFPROP Национального института стандартов и технологий США.

Для увеличения нажмите на картинку

Для увеличения нажмите на картинку

Simulis Thermodynamics поставляется с рядом уже встроенных возможностей экспорта таблиц результатов расчета для использования их в других программах. Поддерживается экспорт в MS Excel, в программу расчета многофазных течений в трубопроводах OLGA, а также в программу расчета и проектирования кожухотрубчатых теплообменников Aspen Shell & Tube Exchanger (Aspen TASC+).

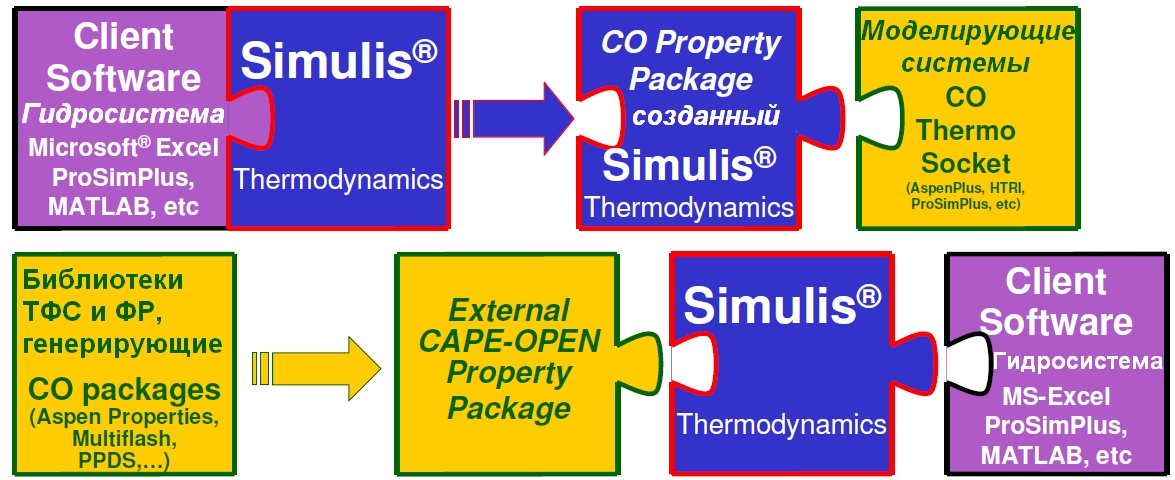

Важным преимуществом Simulis Thermodynamics является поддержка им стандарта CAPE Open Thermo, причем двухсторонняя – как в качестве провайдера расчетов ТФС и ФР (Thermo Plug), так и в качестве вызывающей их программы (Thermo Socket). Это означает, что Simulis Thermodynamics напрямую, без всякого дополнительного программирования, может быть вызван для расчета ТФС и ФР из любых совместимых со стандартом CAPE Open Thermo Socket программ, и сам он может вызывать любые совместимые с CAPE Open Thermo Plug системы расчета ТФС и ФР. Такая возможность уже протестирована разработчиком для систем моделирования технологических процессов Aspen Plus, Aspen HYSYS, PRO/II, UNISIM, системы расчета и проектирования теплообменников HTRI, систем расчета ТФС и ФР Aspen Properties, Infochem Multiflash, PPDS и др. Помимо прочего, это позволяет НТП «Трубопровод», недавно ставшему ассоциированным членом CO-LaN, обеспечить доступ пользователям программ «Гидросистема» и «Предклапан» через Simulis Thermodynamics к расчетным возможностям не только самой Simulis, но и совместимых с ним по стандарту CAPE Open Thermo других систем расчета ТФС и ФР (Aspen Properties, Infochem Multiflash, PPDS и др). Система Simulis Thermodynamics может быть использована по весьма гибкой схеме лицензирования. Можно приобрести временные и постоянные, локальные и сетевые лицензии, в том числе с возможностью их временного изъятия из пула сетевых лицензий для работы дома и в командировке. При этом стоимость находится на уровне программного обеспечения НТП «Трубопровод», что позволяет формировать для клиентов выгодные по соотношению цены и возможностей интегрированные решения.
