О продукте Ресурс

Программа предназначена для расчета остаточного ресурса элементов трубопровода под действием коррозионно-эрозионного воздействия и по своим возможностям не имеет отечественных аналогов.

Использование программы позволяет повысить безопасность эксплуатации трубопроводов при сокращении трудозатрат на этапе анализа результатов диагностики (измерений толщины).

Возможности

Программа позволяет выполнять следующие типы расчета:

• Расчет гамма-процентного остаточного ресурса в условиях коррозионно-эрозионного износа стенки. Износ рассматривается как линейный во времени процесс с нормальным распределением скорости износа по элементам трубопровода. Возможен учет деградирующих свойств материала.
• Расчет остаточного ресурса трубопровода по статистике отказов его элементов. Предполагается, что трубы и трубные детали являются набором однородных элементов со случайным разбросом механических свойств и внешних воздействий. Данный тип расчета позволяет учесть язвенную коррозию элементов трубопровода.
• Расчет наработки на отказ трубопровода после гидравлических испытаний повышенным давлением. В расчете возможно варьирование коэффициентом перегрузки при гидравлических испытаниях.

Нормы

Расчет проводится в соответствии с:

• "Методикой вероятностной оценки остаточного ресурса технологических стальных трубопроводов", согласованной Госгортехнадзором России 11.01.1996.
• ОСТ 153-39.4-010-2002 Методика определения остаточного ресурса нефтегазопромысловых трубопроводов и трубопроводов головных сооружений.
• "Методикой комплексного диагностирования технического состояния и вероятностной оценки остаточного ресурса нефтепромысловых трубопроводов", согласованной Госгортехнадзором России 11.01.2001.
• РД 10-400-01 "Нормы расчета на прочность трубопроводов тепловых сетей". Утверждены Госгортехнадзором России 2001.
• РД 50-690-89 Надежность в технике. "Методы оценки показателей надежности по экспериментальным данным". Методические указания.Утверждены ГОССТАНДАРТОМ России, введен 01.01.1991
• СА 03-003-07 Расчеты на прочность и вибрацию стальных технологических трубопроводов. Стандарт Ассоциации «Ростехэкспертиза», 2007 г.
• СА 03-005-07 Технологические трубопроводы нефтеперерабатывающей, нефтехимической и химической промышленности. Требования к устройству и эксплуатации. Стандарт Ассоциации «Ростехэкспертиза», 2007 г.

Базы данных

Программа поставляется с базой данных механических характеристик материалов трубы в зависимости от температуры.

Интерфейс

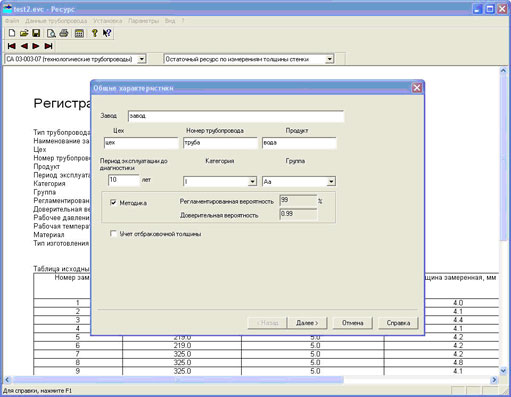

Интерфейс программы Ресурс

Возможности расчёта

Расчет проводится в соответствии с:

• "Методикой вероятностной оценки остаточного ресурса технологических стальных трубопроводов", согласованной Госгортехнадзором России 11.01.1996.
• ОСТ 153-39.4-010-2002 Методика определения остаточного ресурса нефтегазопромысловых трубопроводов и трубопроводов головных сооружений.
• "Методикой комплексного диагностирования технического состояния и вероятностной оценки остаточного ресурса нефтепромысловых трубопроводов", согласованной Госгортехнадзором России 11.01.2001.
• РД 10-400-01 "Нормы расчета на прочность трубопроводов тепловых сетей". Утверждены Госгортехнадзором России 2001.
• РД 50-690-89 Надежность в технике. "Методы оценки показателей надежности по экспериментальным данным". Методические указания.Утверждены ГОССТАНДАРТОМ России, введен 01.01.1991
• СА 03-003-07 Расчеты на прочность и вибрацию стальных технологических трубопроводов. Стандарт Ассоциации «Ростехэкспертиза», 2007 г.
• СА 03-005-07 Технологические трубопроводы нефтеперерабатывающей, нефтехимической и химической промышленности. Требования к устройству и эксплуатации. Стандарт Ассоциации «Ростехэкспертиза», 2007 г.

Учет деградации свойств по значениям твердости HB и HB0,2 по ГОСТ 22761-77 и ГОСТ 22762-77.

Возможна генерация отчета для исходных данных и результатов расчета по настраиваемому шаблону.

Системные требования

• Windows 7/8/10+
• Процессор архитектуры x86-64
• Оперативная память от 1Гб
• Видеокарта c поддержкой OpenGL 2.0 и выше с 1Гб и более памяти
• Разрешение дисплея минимум 1024х768, рекомендуется 1280х1024
