О продукте nanoCAD BIM ОПС

Программный продукт nanoCAD ОПС предназначен для автоматизированного проектирования охранно-пожарной сигнализации, систем контроля и управления доступом (СКУД) зданий и сооружений различного назначения.

nanoCAD ОПС сочетает в себе удобный, специально сконструированный интерфейс, точно подобранные и настроенные инструменты графического отображения, возможность выполнения необходимых расчетов при подборе оборудования.

Продукт также входит в состав следующих комплектов:

• nanoCAD Инженерный BIM
• nanoCAD Корпоративная лицензия

Хотите подобрать конфигурацию продуктов nanoCAD под Ваши задачи?

Подскажем и поможем! По всем продуктам nanoCAD доступна бесплатная пробная версия для оценки функционала.

Для консультации или получения пробной версии обратитесь к персональному менеджеру или по общим контактам (8-800-505-05-40, info@architect-design.ru)

Область применения

Специализированное программное обеспечение nanoCAD ОПС – второй инструмент для проектировщиков «слаботочки», который разработан с учетом основных стандартов СП 5.13130.2009, СП 3.13130.2009, РД 25.953-90, РД 78.36.002-99, РМ 78.36.001-99, НПБ 160-97, ГОСТ 21.1101-2009. Наличие собственной графической платформы делает nanoCAD ОПС независимым от других графических систем, а поддержка формата *.dwg способствует обмену информации со смежниками и заказчиками.

Программный продукт nanoCAD ОПС позволяет осуществлять комплексное проектирование систем:

• пожарной сигнализации;
• оповещения;
• охранной сигнализации;
• контроля и управления доступом;
• кабельных каналов;
• видеонаблюдения;
• порошкового и газового пожаротушения.

Ядро системы

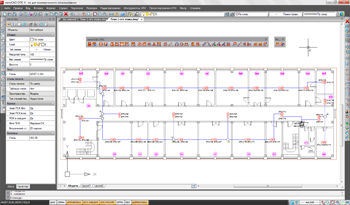

nanoCAD – российская универсальная САПР-платформа, содержащая все необходимые инструменты базового проектирования и выпуска чертежей.

Удобство и «дружественность» nanoCAD обеспечиваются принятыми традиционными методами работы и знакомым интерфейсом. Освоить nanoCAD сможет практически любой проектировщик, имеющий опыт работы в популярных САПР: меню, иконки кнопок, панели и командная строка легко узнаваемы. Все это позволяет быстро приступить к работе, затратив минимум времени на переобучение персонала.

Для увеличения нажмите на картинку

Организация работы

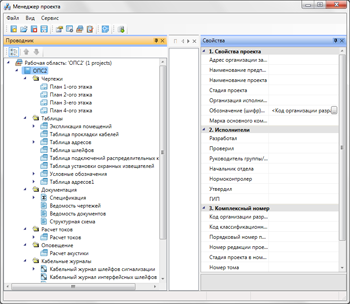

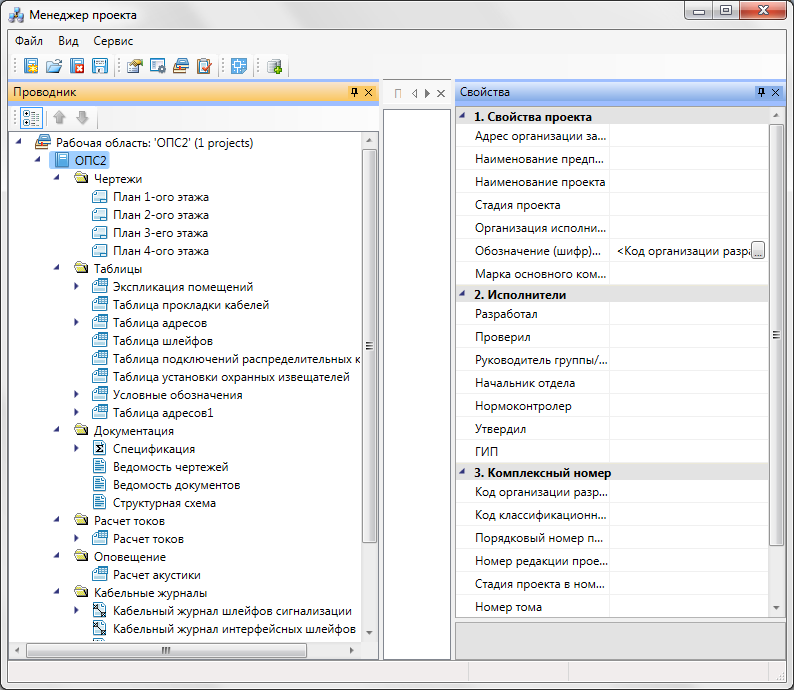

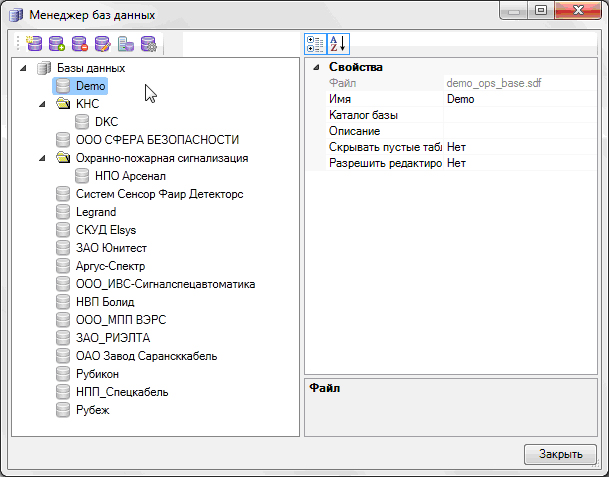

Одним из факторов успешного выполнения проекта является доступ к информации по проекту. Работа в nanoCAD ОПС построена вокруг инструмента Менеджер проекта – фактически центральной базы данных проекта, которая содержит чертежи, автоматически формируемые отчеты и результаты расчетов, а также позволяет собрать все необходимые документы для выполнения проекта (техническое задание, пояснительные записки и т.п.). Также Менеджер проекта позволяет использовать привязанные к производителям базы оборудования и управлять доступом к ним, обеспечивает назначение и перенастройку под проект параметров оборудования, максимально детализируя проект.

Для увеличения нажмите на картинку

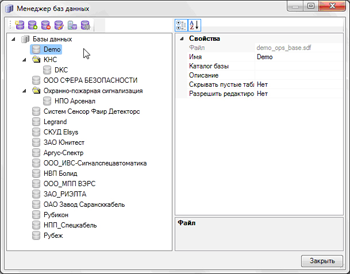

Программа nanoCAD ОПС позволяет загружать векторную архитектурно-строительную подоснову плана сооружения. Поддерживаются файлы *.dwg, созданные как в AutoCAD или в любых приложениях к нему, так и в других программах, поддерживающих этот формат.

Для увеличения нажмите на картинку

Моделирование

nanoCAD ОПС – это переход от работы с отдельными чертежами к моделированию проектируемой системы без принципиального изменения приемов и методов проектирования. Имитационная модель системы позволяет спроектировать систему именно так, как она будет смонтирована в действительности, а рабочую документацию получить в максимально автоматизированном режиме. Кроме того, единая модель системы обеспечивает возможность оперативно вносить изменения – любые изменения влияют на связанную между собой информацию, что сокращает число ошибок и несогласований. Фактически nanoCAD ОПС позволяет уйти от черчения и сконцентрироваться на проектной деятельности, намного детальнее и точнее прорабатывая проектное решение.

В целом построение интеллектуальной имитационной модели в процессе проектирования позволяет:

• использовать оценочные методы расчета оборудования на предпроектном этапе;
• максимально приблизить проект к условиям монтажа и эксплуатации системы;
• автоматически расставлять пожарные извещатели различных типов в соответствии с требованиями СП 5.13130.2009;
• производить расчеты с учетом технических характеристик используемого в проекте оборудования;
• иметь всегда актуальную и согласованную информацию по проекту;
• моментально вносить графические и технические изменения.

Расстановка оборудования ОПС и СКУД

В рамках имитационной модели nanoCAD ОПС позволяет автоматически расставлять пожарные извещатели по помещениям с учетом различных условий их установки и параметров помещений.

Некоторые способы автоматической установки пожарных извещателей:

• расстановка точечных пожарных извещателей согласно требованиям таблиц 13.3 и 13.5 раздела 13 СП 5.13130.2009;
• расстановка линейных дымовых пожарных извещателей согласно требованиям пп. 13.5.3 и 13.5.4 и таблицы 13.4 раздела 13 СП 5.13130.2009;
• расстановка точечных пожарных извещателей в пространствах фальшпола и подвесного потолка;
• расстановка точечных пожарных извещателей согласно требованиям п. 13.3.10 раздела 13 СП 5.13130.2009;
• учет условий расстановки точечных пожарных извещателей согласно требованию п. 13.3.3 раздела 13 СП 5.13130.2009;
• учет условий расстановки точечных пожарных извещателей согласно требованию п. 14.1 раздела 14 СП 5.13130.2009 (без учета примечания).

nanoCAD ОПС позволяет расставлять в автоматизированном режиме оборудование СКУД, определяя его состав и высоты установки для всего проекта. В ходе выполнения проекта эти условия могут быть изменены.

Кроме того, nanoCAD ОПС обеспечивает возможность расставлять охранные извещатели и видеокамеры с заданием угла установки оборудования непосредственно при установке на план этажа здания.

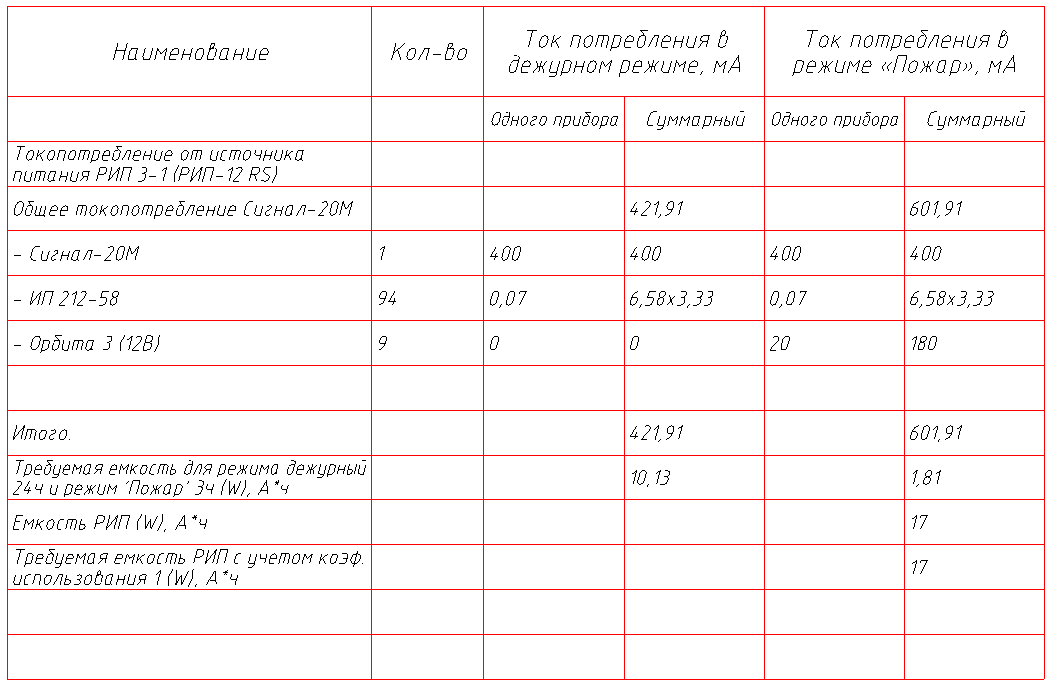

Расчет токовой нагрузки

Важнейшим этапом проектирования охранно-пожарных систем является проведение расчетов. В рамках имитационной модели системы проводятся следующие автоматические расчеты с учетом технических характеристик используемого в проекте оборудования:

• расчет токовой нагрузки на шлейфах;
• расчет токовой нагрузки на РИП и емкости аккумуляторных батарей;
• расчет падения напряжения в линии.

Для увеличения нажмите на картинку

Расчеты токовой нагрузки на шлейф производятся как в дежурном режиме функционирования системы, так и в режиме «Пожар».

Расчеты токопотребления приборов и устройств могут быть проведены как по максимальной, так и по минимальной нагрузке.

Расчеты емкости аккумуляторных батарей РИП производятся как в дежурном режиме функционирования системы, так и в режиме «Пожар», а также с учетом коэффициента использования АКБ.

Расчет оповещателей уровня звука

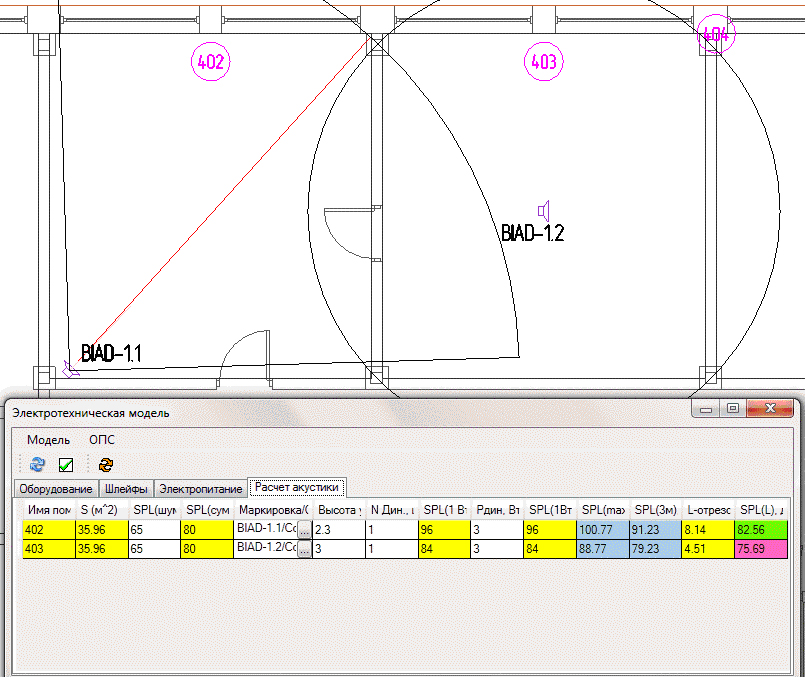

В nanoCAD ОПС реализован расчет уровня звука речевых и звуковых оповещателей. В зависимости от исполнения оповещателей (настенные или потолочные) программа автоматически рассчитывает расстояние (L-проекцию) от точки установки оповещателей до точки проведения измерений уровня звука на расстоянии 1,5 м от пола в соответствии со СП 3.13130.2009 п. 4.2 в зависимости от угла направленности оповещателя.

Расчет уровня звука осуществляется по формуле:

SPL(L) = SPL(max) – 20 log10 (L),

где

SPL(max) – расчетный параметр, зависящий от мощности оповещателя;

L – расстояние от точки установки оповещателя до точки измерения уровня звука (L-проекция).

Для увеличения нажмите на картинку

После проведения расчета уровня звука оповещателей программа сравнивает полученные значения со значением требуемого уровня звука в помещении с учетом уровня звука постоянного шума. Если уровень звука оповещателей будет ниже требуемого уровня звука в помещении, то программа выдаст ошибку в электротехнической модели и в диалоге Проверки. Кроме того, nanoCAD ОПС контролирует такие параметры, как уровень звука на расстоянии 3 м (не менее 75 дБА по СП 3.13130.2009 п. 4.1) и уровень звука в любой точке защищаемого помещения (не более 120 дБА по СП 3.13130.2009 п. 4.1).

По результатам расчета программа автоматически формирует отчетный документ «Расчет акустики».

Оценочный расчет кабеля

nanoCAD ОПС позволяет производить оценочный расчет кабеля для шлейфов сигнализации. Для этого достаточно расставить оборудование и включить его в шлейфы. Затем программа сама посчитает длину кабеля с учетом координат установки оборудования, а также высот установки соединяемого оборудования.

Если необходимо произвести оценочный расчет кабеля для многоэтажного здания, то достаточно установить УГО межэтажных переходов и объединить их в единый стояк. В этом случае программа будет рассчитывать кабель с учетом перехода с этажа на этаж в заданной отметке поэтажного плана.

После проведения оценочного расчета будет доступна и выгрузка отчетных документов: структурная схема, кабельные журналы с результатами расчета, табличные документы.

Создание шлейфов и трассировка кабеля

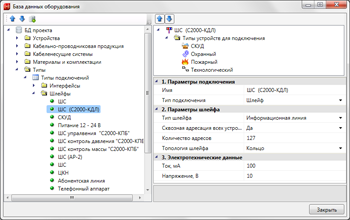

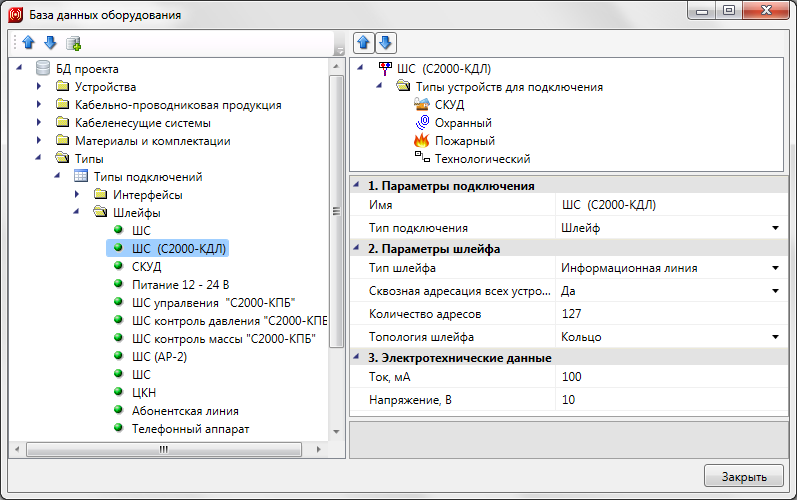

Одной из особенностей nanoCAD ОПС является возможность работы со шлейфами сигнализации, которые делятся на три типа: традиционный (неадресный), адресный, информационная линия. Каждый шлейф имеет свои индивидуальные настройки, позволяя максимально приблизить проектируемый объект к условиям его эксплуатации.

В неадресный шлейф будут подключены только неадресные извещатели.

В адресный шлейф будут подключены только адресные извещатели.

В информационную линию будут подключены адресные и адресно-аналоговые извещатели и другие адресные устройства. Также для информационной линии можно устанавливать различные диапазоны адресов для извещателей и адресных устройств.

Для увеличения нажмите на картинку

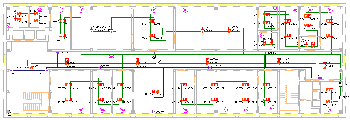

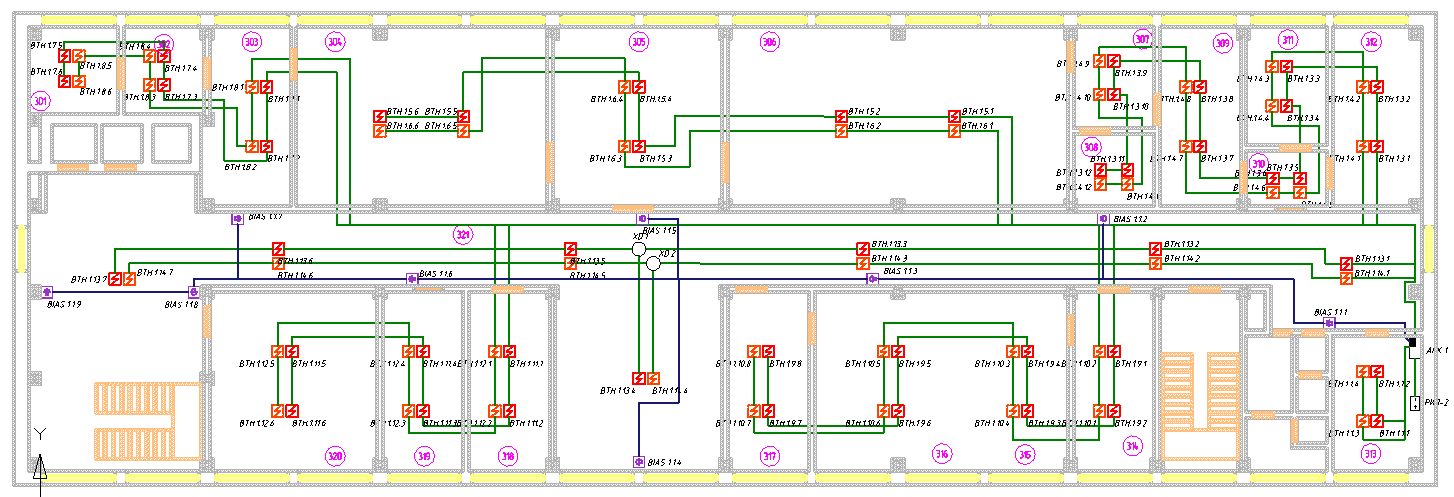

Программа nanoCAD ОПС позволяет автоматически трассировать кабель по шлейфам сигнализации. Трассировка осуществляется по кабельным каналам с учетом последовательности включения извещателей в шлейф. С помощью распределительных коробок в шлейфе сигнализации можно использовать кабель различных типов.

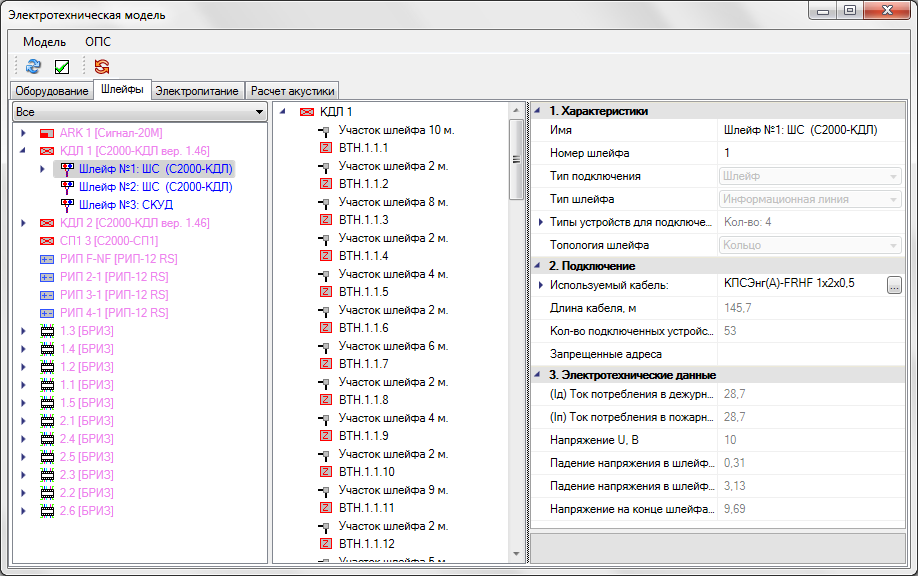

Работа с электротехнической моделью

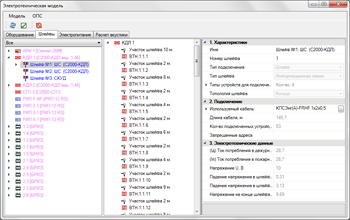

Все соединения в проекте осуществляются с помощью единой электротехнической модели, которая позволяет быстро и безошибочно создавать соединения как шлейфов сигнализации, так и интерфейсных шлейфов.

Для увеличения нажмите на картинку

В электротехнической модели доступны для просмотра и редактирования все свойства объектов, задействованных в соединениях. Общая электротехническая модель кабельной системы формируется:

• при выполнении автоматической трассировки кабеля по кабельным каналам – как по горизонтальным, так и по вертикальным участкам;
• маркировкой оборудования, участвующего в соединениях кабельной системы. При внесении изменений в проект значения маркировки автоматически обновляются.

При анализе электротехнической модели программа выдает сведения об объектах или соединениях, не прошедших проверку, и отображает их.

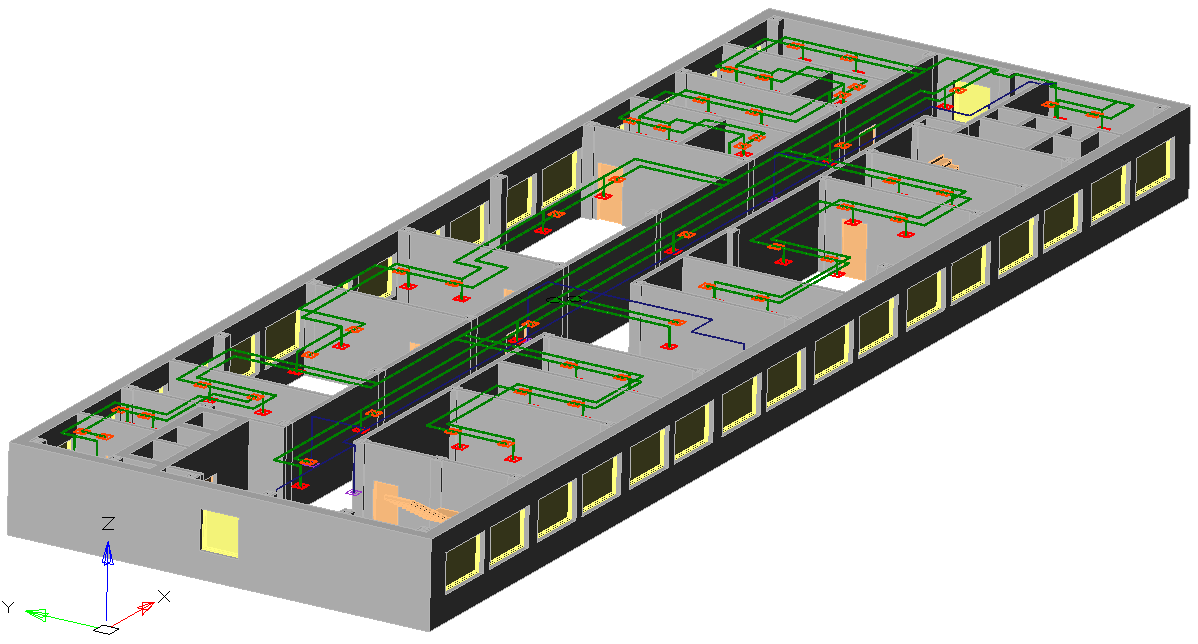

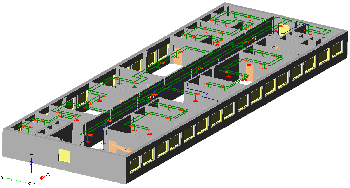

3D-модель проектируемой системы

3D-модель создается на основе расставленного оборудования и проложенных кабельных каналов, а также параметра высоты, установленного в каждом объекте на плане этажа.

Формирование 3D-модели происходит непосредственно на чертеже плана этажа, что обеспечивает доступ к объектам, позволяя изменять их характеристики.

При создании 3D-модели каждый элемент размещается в собственный слой, что позволяет регулировать видимость объектов на файлах *.dwg.

Для увеличения нажмите на картинку

Созданные 3D-модели можно использовать в качестве дополнительного контроля корректности установки оборудования на плане этажа.

Структурная схема проекта

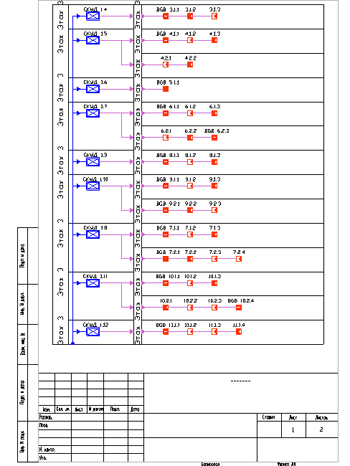

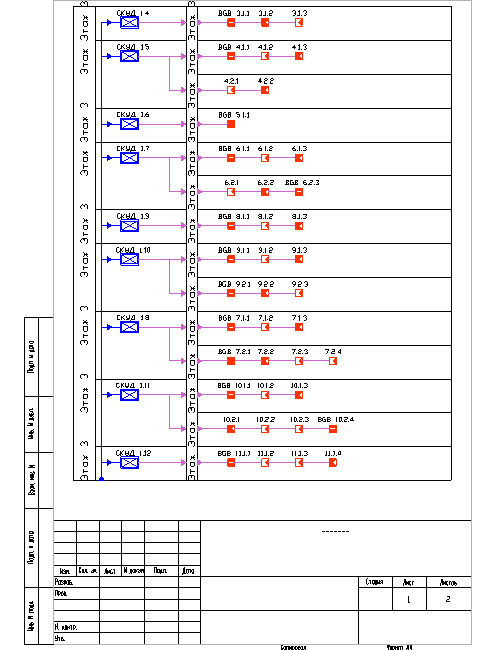

nanoCAD ОПС позволяет автоматически формировать структурную схему проекта в целом с возможностью его разбиения по системам.

Для увеличения нажмите на картинку

С помощью конфигураций структурную схему можно настраивать под различные условия выполнения проекта. Настраиваемые параметры структурной схемы:

• типы подключаемых устройств в структурной схеме для создания структурной схемы различных систем;
• размеры для расстановки устройств на структурной схеме;
• выгрузка структурной схемы в полном или сокращенном варианте. Полный вариант описывает связи между всеми устройствами, участвующими в проекте. Сокращенный вариант подразумевает сокращение количества однотипных устройств;
• выгрузка структурной схемы в различных форматах.

Документирование проекта

nanoCAD ОПС позволяет не только минимизировать ошибки при проектировании, но и получить в автоматизированном режиме сформированные отчетные документы в соответствии с отечественными стандартами и выгрузить их либо на поле чертежа, либо во внешние системы Microsoft Office, OpenOffice.org. В частности, пользователь в любой момент может получить следующие согласованные документы:

• рабочие чертежи поэтажных планов, оформленные в соответствии с отечественными стандартами, с автоматически промаркированным оборудованием и расставленными выносками;
• спецификация оборудования по ГОСТ 21.110-95;
• структурная схема проекта с возможностью отображения по системам;
• различные отчетные таблицы: таблица адресов, таблица шлейфов, таблица подключения распределительных коробок, таблица прокладки кабелей, таблица используемых УГО;
• отчеты по расчету уровня звука оповещателей и емкости батарей РИП;
• кабельные журналы: шлейфов сигнализации, линий электропитания, интерфейсных шлейфов;
• экспликация помещений по ГОСТ 21.501-93;
• таблица используемых УГО с возможностью ее создания как для всего проекта, так и для каждого плана этажа.

Выгрузка табличных отчетов и спецификаций осуществляется в nanoCAD или в AutoCAD, а также в MS Office (Word и Excel) или OpenOffice.org (Writer и Calc).

Уникальные свойства каждого проекта позволяют выгружать отчетные документы и структурную схему с заполненной основной надписью.

Подготовка чертежей к печати осуществляется в Мастере печати nanoCAD. Подготовку к печати входящих в проект документов MS Excel и MS Word осуществляют, соответственно, Диспетчеры печати MS Excel и MS Word.

Для увеличения нажмите на картинку
