IPS CAD Connectors

Модули интеграции с двухмерными и трёхмерными CAD-системами

Управляйте составом изделий прямо из CAD-системы!

IPS CAD Connectors

Разработка изделия - это не только формирование состава изделия, но и конечная конструкторская документация, которая разрабатывается в CAD-системах.

IPS CAD Connectors являются мостом между PLM-системой и соответствующей CAD-системой.

Интеграция с CAD-системами позволяет быстро произвести первичный ввод деталей и сборок в IPS. При занесении сборки IPS Search разворачивает ее состав, строит дерево зависимостей, определяет для каждого компонента сборки требуемый тип документа и набор атрибутов. Собранный пакет данных заносится в IPS Search с минимальным участием пользователя. В том случае, когда невозможно определить по расширению файла, какой это тип документа (например, Siemens PLM Software NX, где чертеж, сборка и деталь имеют расширение prt), IPS Search использует косвенные признаки (наличие состава, чертежных видов и т.д.).

Интеграция IPS Search с CAD-системами обеспечивает управление составом изделий и статусом документа непосредственно из CAD-системы, при этом работа непосредственно со сборкой производится с учетом актуальных заменителей, подобранных версий и заданных опций конфигуратора состава.

Связь между CAD и IPS Search двухсторонняя. Это значит, что при изменении параметров (свойств) моделей, сборок и чертежей в CAD-системе автоматически поменяются и связанные с этими свойствами атрибуты в IPS Search и соответственно, в спецификациях – составах изделий.

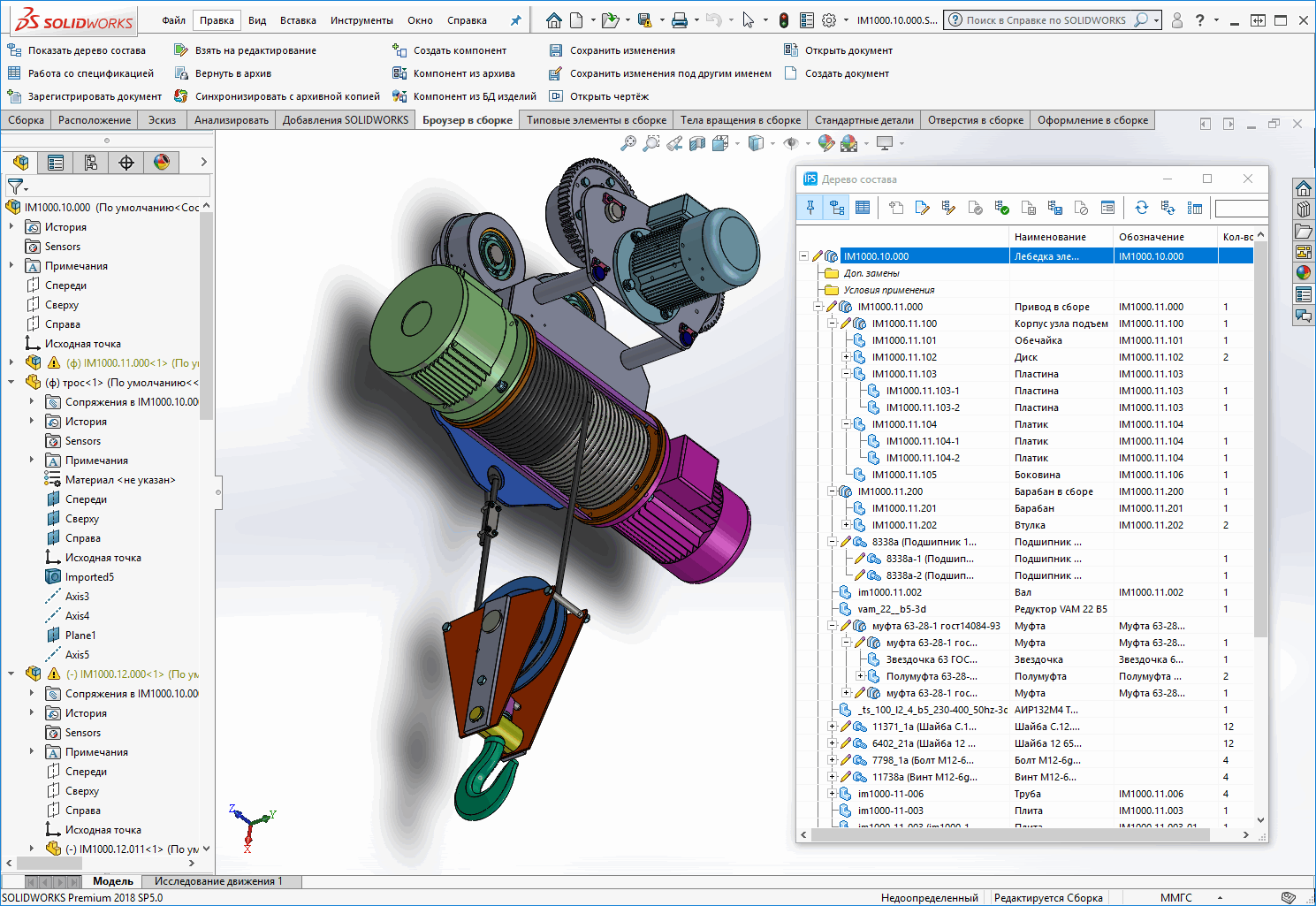

PDM Browser

Для увеличения нажмите на картинку

Совместно с IPS CAD Connectors поставляется PDM Browser, универсальный модуль интеграции систем трёхмерного проектирования с PLM-системой. Модуль встраивается в CAD-систему и предоставляет конструктору доступ к функциям PLM-системы непосредственно из CAD-системы. Данный функционал обеспечивает коллективную работу конструкторов над моделированием сборки и позволяет управлять ее составом с учётом вариантов исполнений, допустимых заменителей, опций конфигуратора и т.п. Модуль обеспечивает автоматическое считывание состава изделия из моделей сборочных единиц, генерацию по моделям конструкторских спецификаций, а также ассоциативную связь между свойствами моделей и атрибутами документов и изделий в PLM-системе.
