О продукте ТИМ КРЕДО ЗНАК

ПРЕИМУЩЕСТВА ТИМ КРЕДО ЗНАК

• Наличие готовых форм — шаблонов знаков (созданных разработчиком на базе знаков из ГОСТа), а также библиотек пиктограмм и указателей, символов, штампов и рамок.
• Строгий программный контроль создания знаков и чертежей в соответствии с принятыми нормативными документами.
• Наглядный интерфейс, благодаря которому даже начинающий пользователь сможет быстро освоить работу.
• Данные из файла, созданного в ТИМ КРЕДО ЗНАК, можно импортировать в ТИМ КРЕДО ПРОЕКТИРОВАНИЕ при работе со знаками индивидуального проектирования, с дальнейшей актуализацией данных на щите знака.

ИСХОДНЫЕ ДАННЫЕ

Вместе с ТИМ КРЕДО ЗНАК  для упрощения проектирования предоставляются:

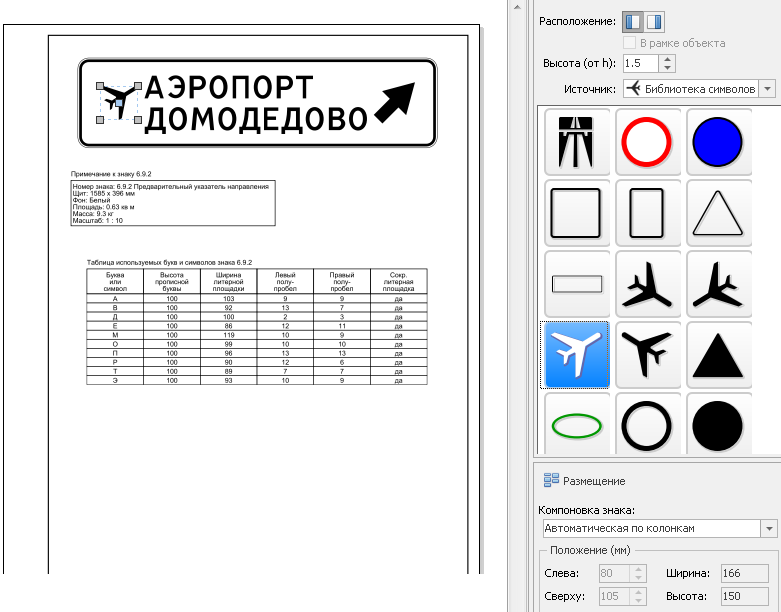

• Шаблоны знаков, созданные на базе знаков из ГОСТ.
• Библиотека пиктограмм и указателей направлений.
• Библиотека штампов и рамок  для оформления чертежа.
• Библиотека символов.
• База  данных с размерами щитов согласно номенклатуре спецификации (перечень УДЗП).

Пользователь также может использовать следующие собственные данные:

• Файлы с растровой графикой (при вставке пиктограмм).
• Файлы других индивидуальных знаков (при добавлении знаков на щиты).

СОЗДАНИЕ ЗНАКА И ЧЕРТЕЖА

ТИМ КРЕДО ЗНАК  предоставляет инженеру полный спектр инструментов для работы и не требует соблюдения строгой последовательности при редактировании знака и чертежа.

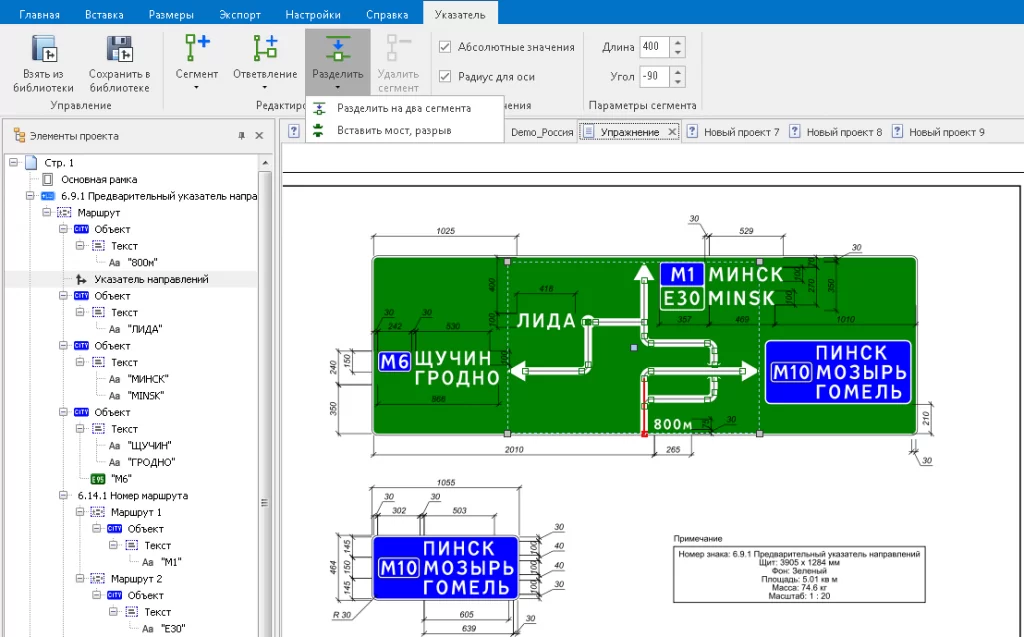

При создании знаков можно выбирать различные виды указателей направлений — стандартные стрелки, а также сложные указатели с добавлением обозначений мостов/путепроводов и населенных пунктов.

Все элементы на щите знаков могут компоноваться вручную или автоматически. Для знака можно задать цветность, а также выбрать язык оформления.

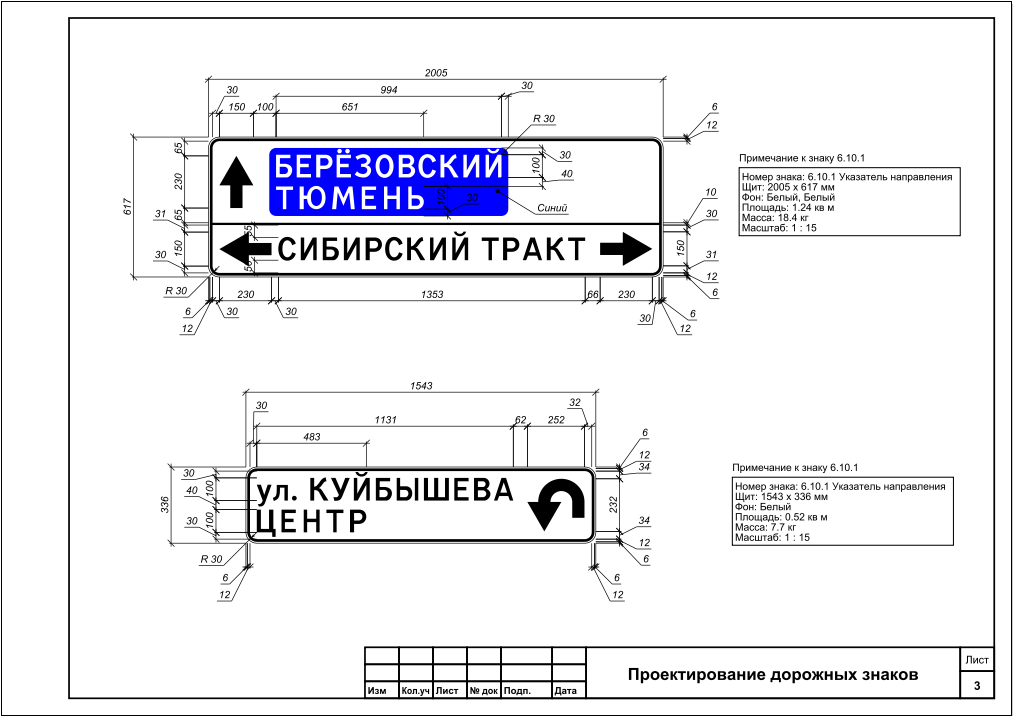

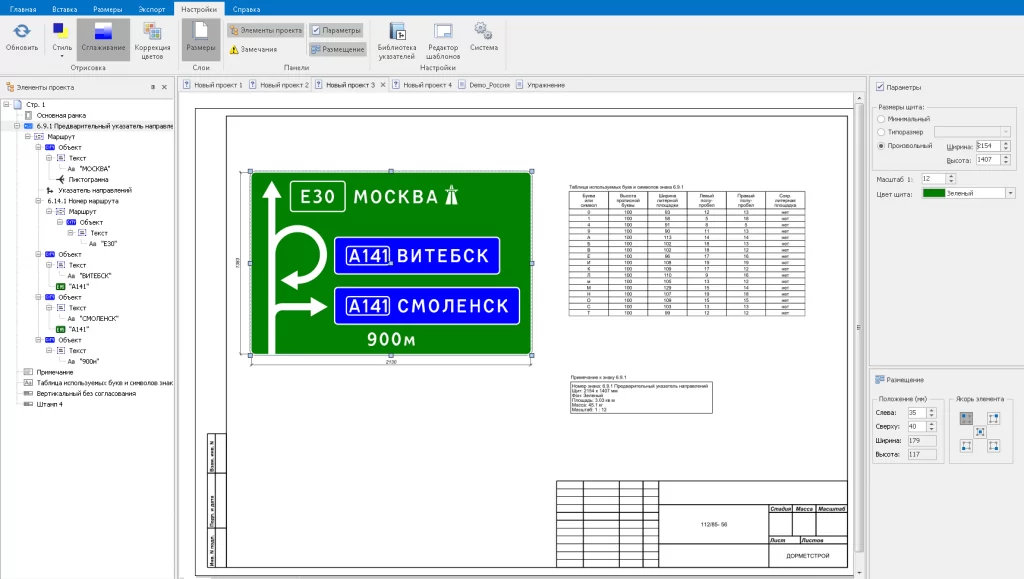

При создании чертежа выполняется компоновка знаков, примечаний к знакам, а также таблиц. Чертеж оформляется рамкой и штампом. Для всех элементов знака на чертеже можно применить автоматическую, ручную или комбинированную расстановку размеров.

Кроме того, в приложении Редактор шаблонов пользователь может самостоятельно создавать или корректировать шаблоны для внешнего оформления чертежа, а также создавать штампы согласно ГОСТу или произвольного вида. Таким образом, разработав вариант оформления чертежа в соответствии с требованиями заказчика, можно сохранить его в библиотеке и использовать многократно в качестве шаблона.

РЕЗУЛЬТАТЫ

Результат проектирования можно:

• Сохранить в виде отдельного знака.
• Сохранить в проект знака с последующей передачей данных в ТИМ КРЕДО ПРОЕКТИРОВАНИЕ.
• Вывести на печать.
• Экспортировать в форматы: BMP, JPEG, PNG, WMF, EMF, DXF и PDF.
• Передать в программу CorelDRAW.
• Сохранить в виде сформированного чертежа.

Примечание:

Для обеспечения функционирования подсистемы требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации.

Системно-технические требования:

Процессор: Intel Core i3/i5/i7 или аналогичный
ОЗУ: не менее 4 ГБ, рекомендуется 8 ГБ.
Операционная система:

• Microsoft Windows 7 x64 Service Pack 1,
• Microsoft Windows 8.1 x64,
• Microsoft Windows 10 x64 — рекомендуется,
• Microsoft Windows 11 x64.
