КОМПАС-График — универсальная система автоматизированного проектирования, позволяющая в оперативном режиме выпускать чертежи изделий, схемы, спецификации, таблицы, инструкции, расчетно-пояснительные записки, технические условия, текстовые и прочие документы. Изначально система ориентирована на оформления документации в соответствии с ЕСКД, ЕСТД, СПДС и международными стандартами, но этим возможности системы не ограничиваются.

Гибкость настройки системы и большое количество прикладных библиотек и приложений позволяют выполнить практически любую задачу пользователя, связанную с выпуском документации для всех отраслей. А поддержка распространенных форматов DXF/DWG дает возможность организовывать эффективный обмен данными со смежными организациями и заказчиками, использующими любые чертежно-графические системы.

Современное проектирование машиностроительных изделий и строительных конструкций практически невозможно без использования трехмерного моделирования. Для автоматизации большого количества рутинных процессов (получения ассоциативных проекций по модели изделия, автоматического построения разрезов/сечений, автоматического обозначения центров, формирования спецификаций и отчётов и др.) рекомендуем использовать КОМПАС-График в связке с системой трехмерного моделирования КОМПАС-3D.

Актуальная версия продукта: КОМПАС-График v25.

Также пользователю предоставляются:

• инструменты для создания многолистовых чертежей, большой перечень готовых форматов оформления;
• функционал по созданию библиотек типовых фрагментов без какого-либо программирования;
• любые стили линий, штриховок, текстов;
• возможность расчета периметров, площадей, объёмов, массо-центровочных характеристик тел;
• многочисленные способы простановки размеров и технологических обозначений;
• автоподбор допусков и отклонений, быстрый доступ к типовым текстам и обозначениям;
• встроенный таблично-текстовый редактор с проверкой правописания.

Базовая функциональность продукта легко расширяется за счёт различных приложений, дополняющих функционал КОМПАС-График эффективным инструментарием для решения прикладных инженерных задач. Например, приложения для проектирования пружин, валов, элементов механических передач, электрооборудования, деталей машин с применением крепежных изделий, элементов трубопроводов, деталей пневмо- и гидросистем, что позволяет большую часть действий выполнять автоматически, сокращая общее время разработки проекта в несколько раз. Для промышленного и гражданского строительства разработаны объектно-ориентированные приложений по разделам проекта АС/АР, КМ, КЖ, ОВ, ВК, ТХ, ЭС и другие.

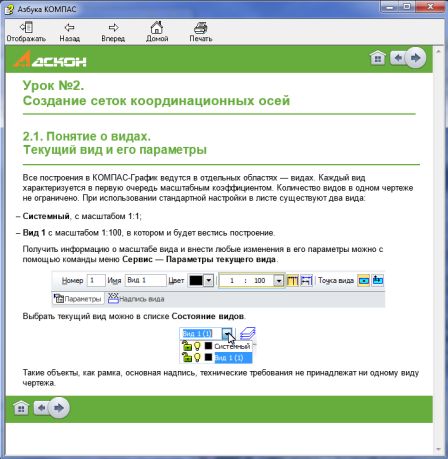

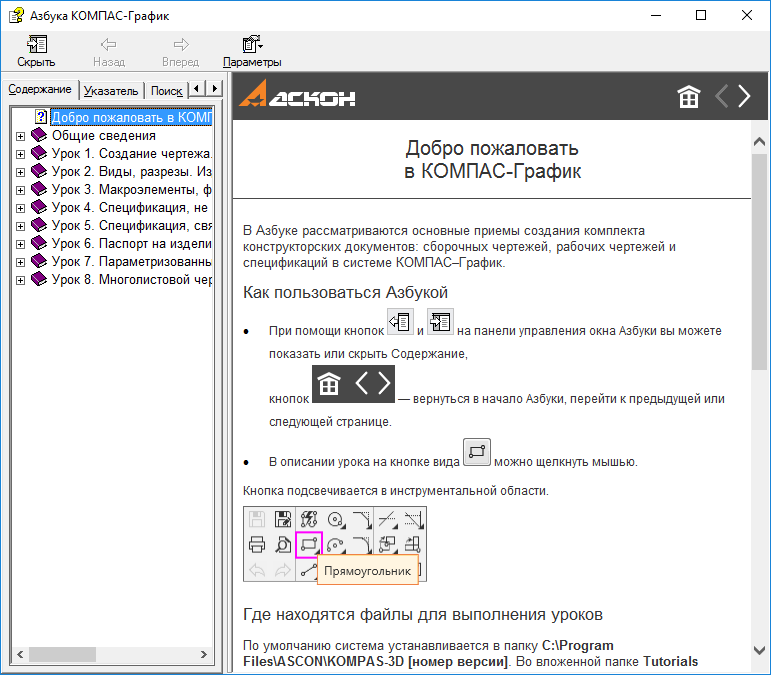

Максимально удобный и интуитивно понятный интерфейс, мощная справочная система и встроенное интерактивное обучающее руководство «Азбука КОМПАС» помогают освоить систему в кратчайшие сроки и без лишних усилий.
