КОМПАС-3D – это российская импортонезависимая система трехмерного проектирования, ставшая стандартом для тысяч предприятий и сотни тысяч профессиональных пользователей.

Рекомендуем также обратить внимание на библиотеки и специализированные комплекты КОМПАС-3D:

• КОМПАС-3D. Библиотеки
• КОМПАС-3D. Комплекты Механика
• КОМПАС-3D. Комплекты Оборудование
• КОМПАС-3D. Комплекты Приборостроение
• КОМПАС-3D. Комплекты ПГС
• КОМПАС-3D. Обновления

Презентация новой версии КОМПАС-3D v24

На данный момент свыше 12 тыс. предприятий России и СНГ являются лицензионными пользователями КОМПАС-3D: от самозанятых до предприятий крупного бизнеса и холдингов. КОМПАС-3D присутствует во всех крупнейших корпорациях страны.

3,3 тыс. образовательных заведений обучают школьников и студентов ежегодно.

Только легально КОМПАС-3D используют более 400 тысяч пользователей.

(В среднем по году более 100 тыс. скачиваний (это каждые 5 мин) и это только с официальных ресурсов)

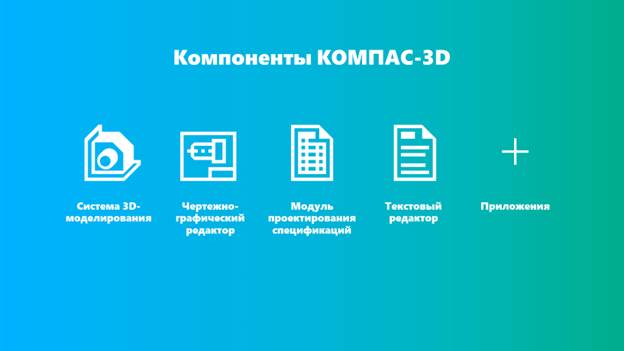

КОМПАС-3D состоит из основных компонентов и дополнительных. К основным относятся:

1. непосредственно система моделирования деталей и сборочных единиц в трехмерном пространстве;
2. 2D-редактор для разработки чертежей и схем;
3. модуль проектирования спецификаций и отчётов;
4. текстовые редактор для подготовки технических условий, паспортов, инструкций и т.д.

К дополнительным компонентам КОМПАС-3D относятся всевозможные приложения для автоматизации специальных задач. О них поговорим несколько позже.

Отрасли, в которых используется КОМПАС-3D.

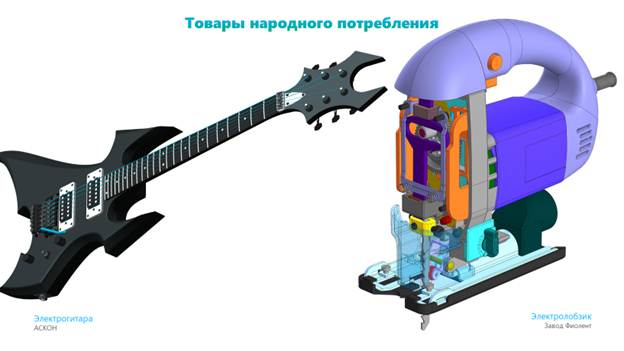

Товары народного потребления:

1. Электрогитара (АСКОН – её моделировали наши разработчики)
2. Электролобзик (Завод Фиолент)

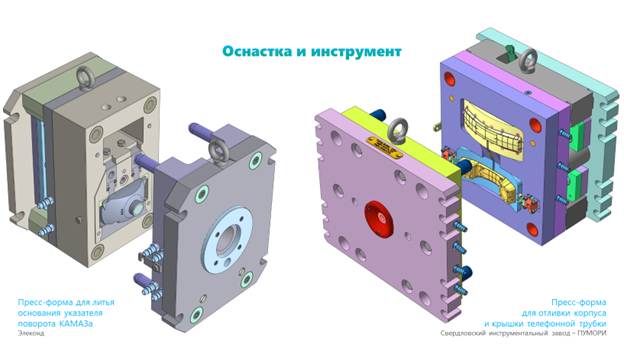

Технологическая оснастка:

1. Пресс-форма для литья основания указателя поворота КАМАЗа (Элеконд)
2. Пресс-форма для отливки корпуса и крышки телефонной трубки (Свердловский инструментальный завод – ПУМОРИ)

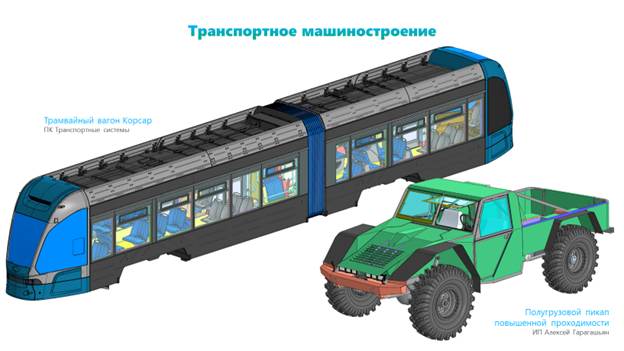

Транспортное машиностроение:

• Трамвайный вагон «Корсар» (ПК Транспортные системы)
• Полугрузовой пикап повышенной проходимости (от знаменитого вездеходостроителя Алексея Гарагашьяна)

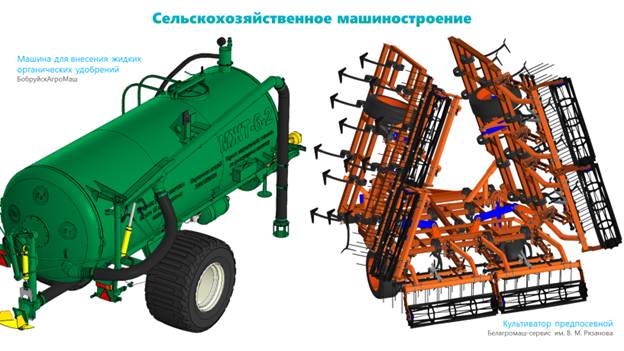

С/х машиностроение:

• Машина для внесения жидких органических удобрений (БобруйскАгроМаш)
• Культиватор предпосевной (Белагромаш-Сервис им. Рязанова)

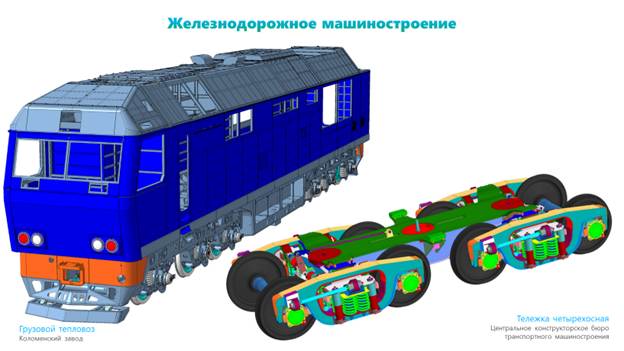

Железнодорожное машиностроение:

• Грузовой тепловоз (Коломенский завод)
• Тележка четырехосная (Центральное КБ транспортного машиностроения)

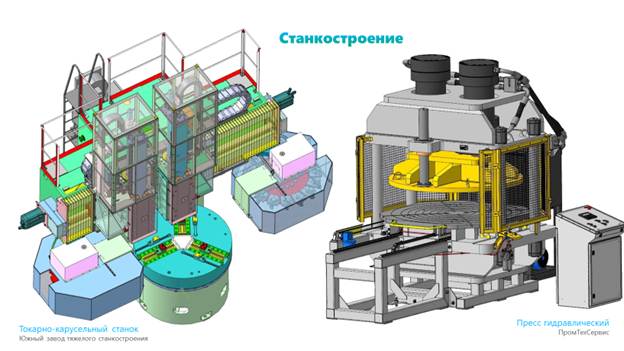

Станкостроение:

• Токарно-карусельный станок (Южный завод тяжелого станкостроения)
• Пресс гидравлический (ПромТехСервис)

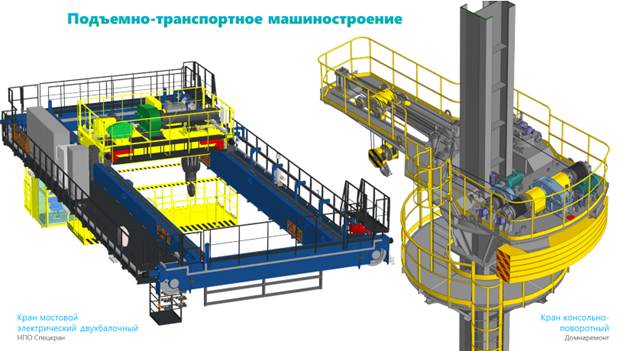

Подъёмно-транспортное машиностроение:

1. Кран мостовой электрический двухбалочный (НПО Спецкран)
2. Кран консольно-поворотный (Домнаремонт)

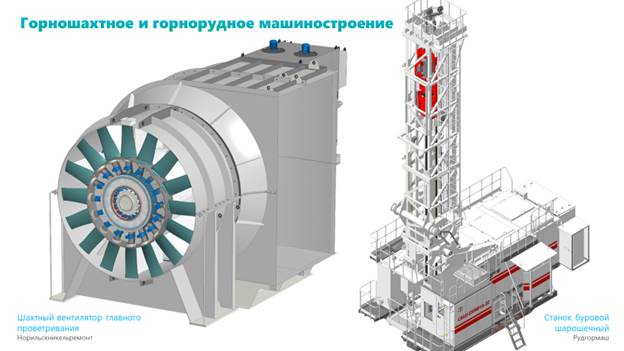

Горнодобывающая промышленность:

• Шахтный вентилятор главного проветривания (НорильскНикельРемонт)
• Станок буровой шарошечный (УК-Рудгормаш)

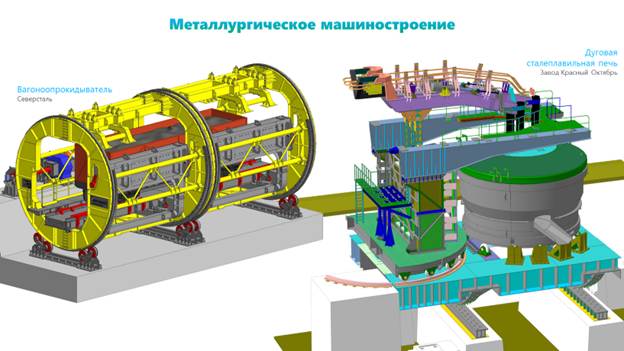

Металлургическое машиностроение:

1. Вагоноопрокидыватель (Северсталь)
2. Дуговая сталеплавильная печь (Волгоградский металлургический комбинат «Красный Октябрь»)

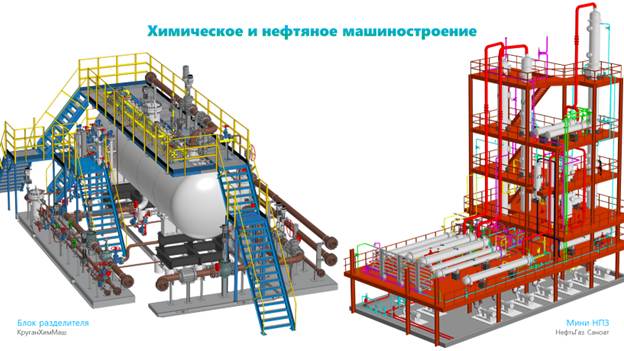

Одна из самых распространённых отраслей среди предприятий РФ и СНГ – нефтегазовое и химическое машиностроение:

1. Блок разделителя (КруганХимМаш)
2. Мини НПЗ (НефтьГаз Саноат из Ташкента)

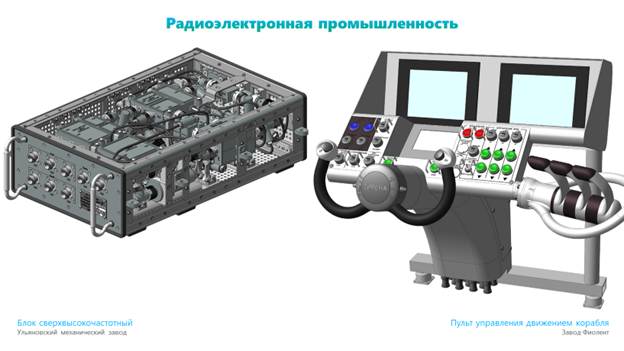

Ещё одна огромная отрасль – радиоэлектронная промышленность:

1. Блок сверхвысокочастотный (Ульяновский механический завод)
2. Пульт управления движением корабля (Завод Фиолент)

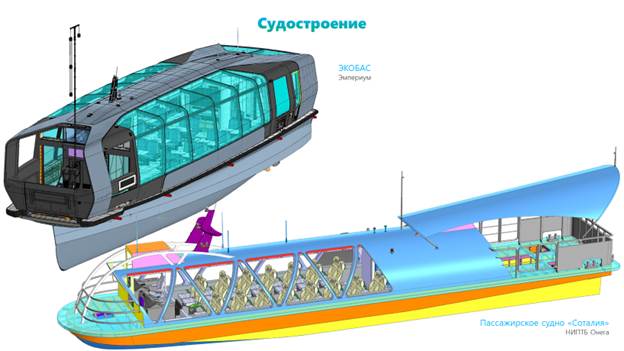

Судостроение:

1. (вверху) ЭКОБАС (Эмпериум, СПб)
2. (внизу) Пассажирское судно «‎Соталия» (НИПТБ Онега, Северодвинск)

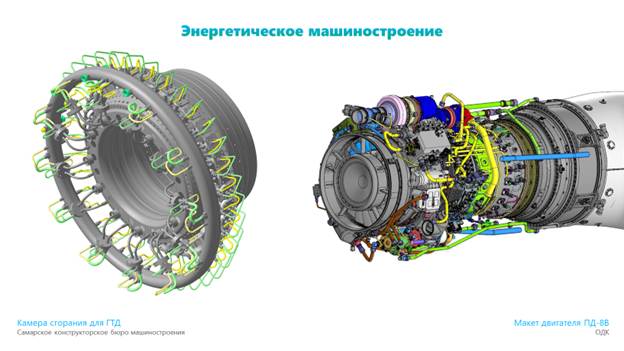

Энергетическое машиностроение:

1. Камера сгорания для ГТД (Самарское конструкторское бюро машиностроения)
2. Макет двигателя ПД-8В (ОДК)

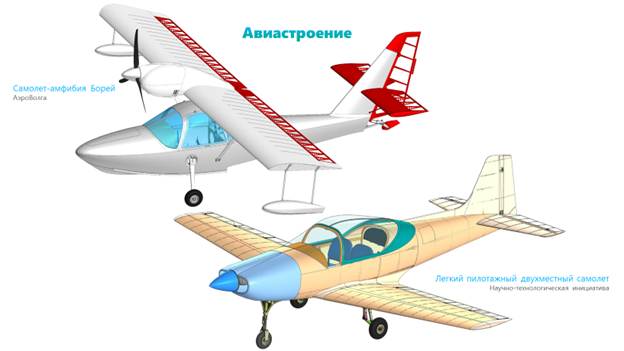

Авиационная техника:

1. (вверху) Самолет-амфибия Борей (АэроВолга, Самара)
2. (внизу) Легкий пилотажный двухместный самолет (Научно-технологическая инициатива, Новосибирск)

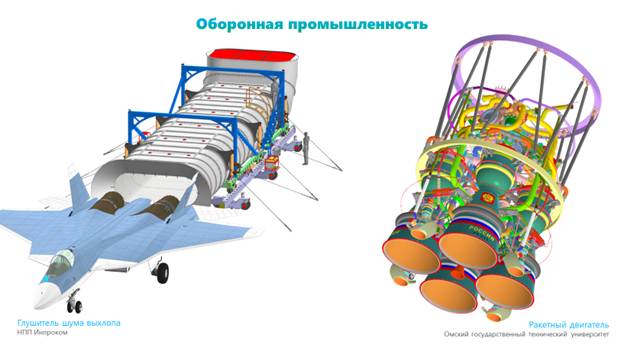

Большое число предприятий ОПК использует КОМПАС-3D.

Справа представлен ракетный двигатель (авторы проекта - Омский государственный технический университет).

А слева - Глушитель шума выхлопа (НПП Инпроком).

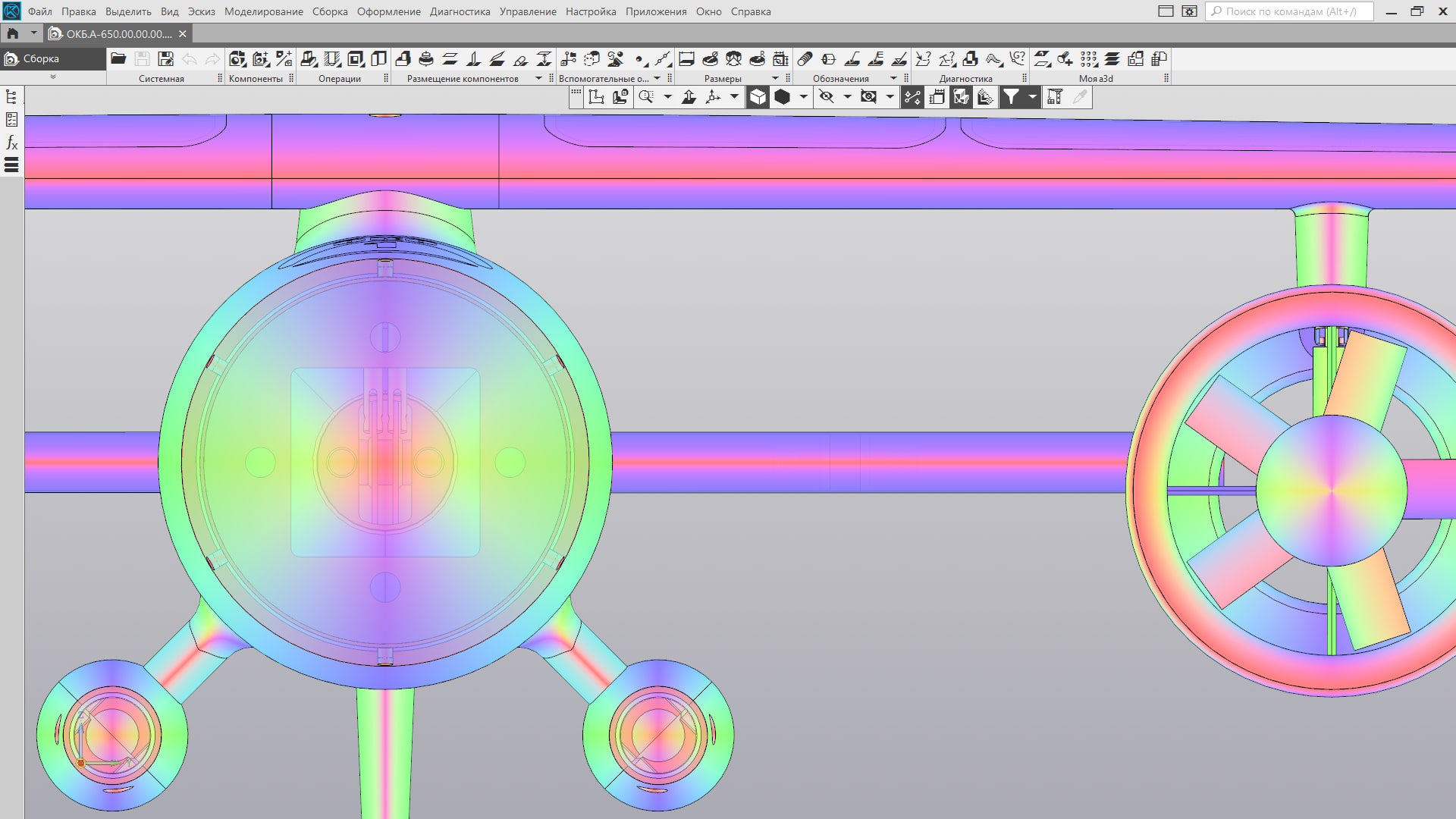

Следующая тема – Удобство использования КОМПАС-3D или «Usability». По сути, это критерий оценки интерфейса. Удобство – когда интерфейс функциональный, интуитивный, настраиваемый, снижающий лишние действия пользователя.

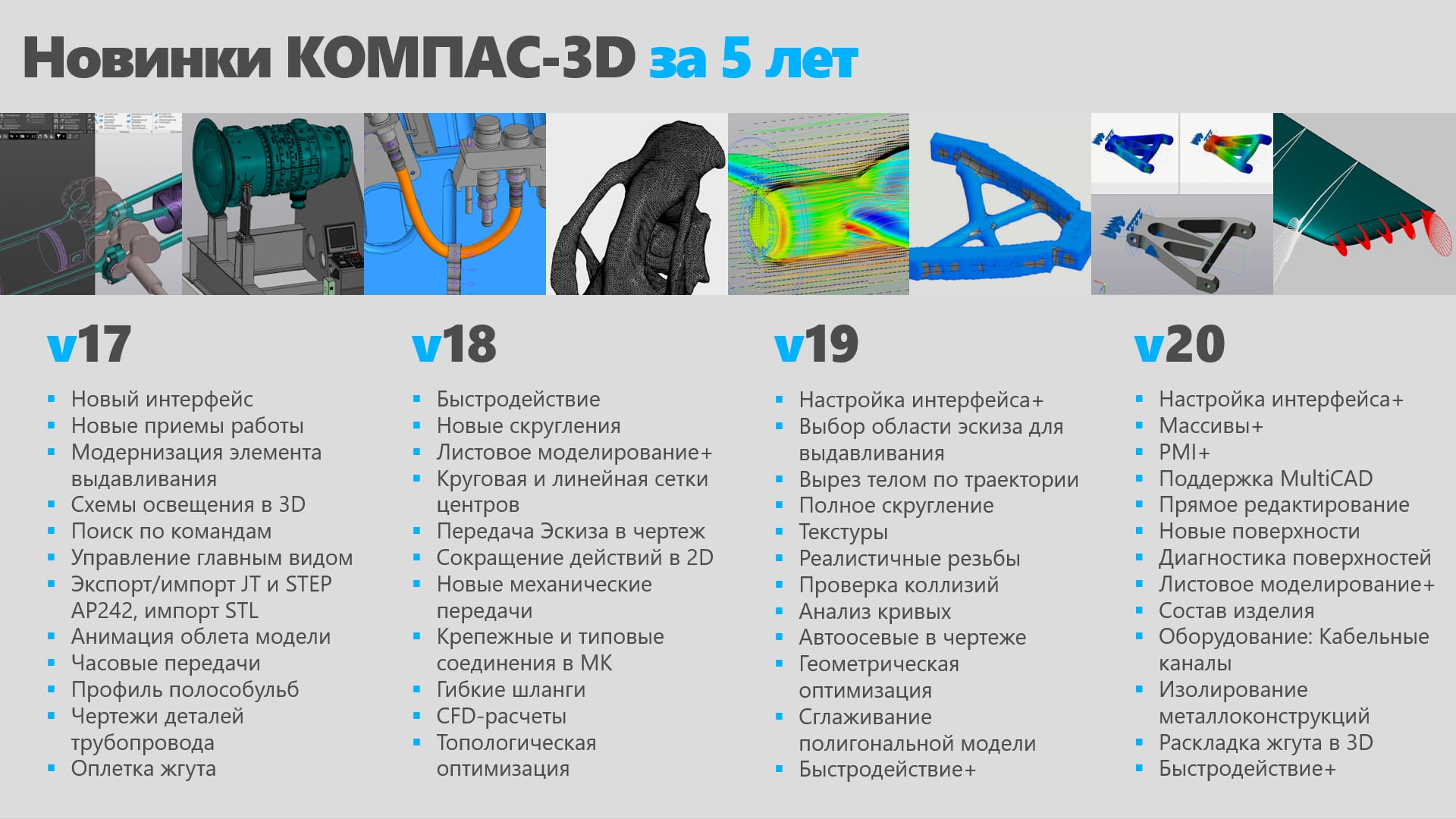

На данный момент актуальная версия – v24, она вышла в августе 2025 года.

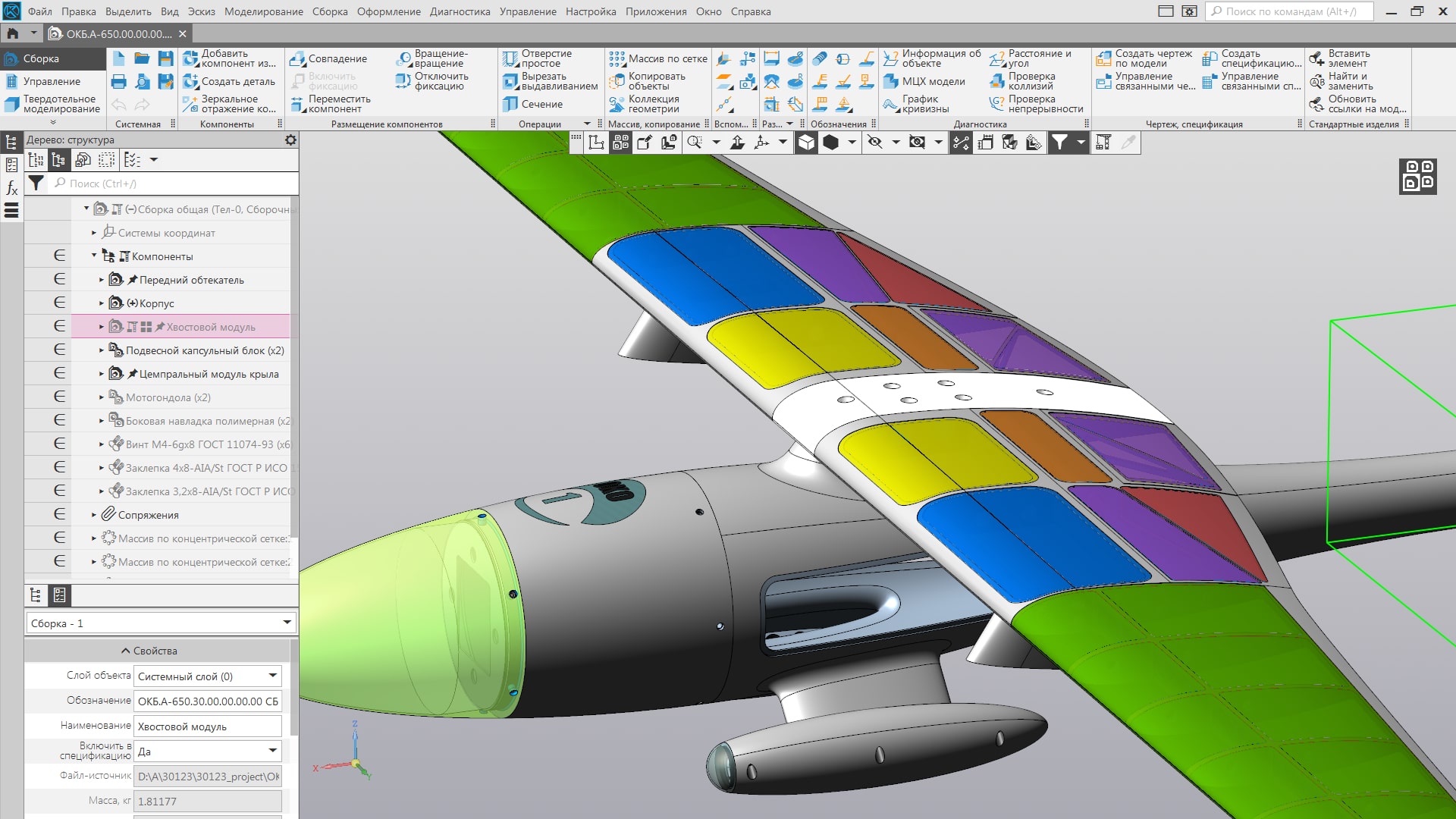

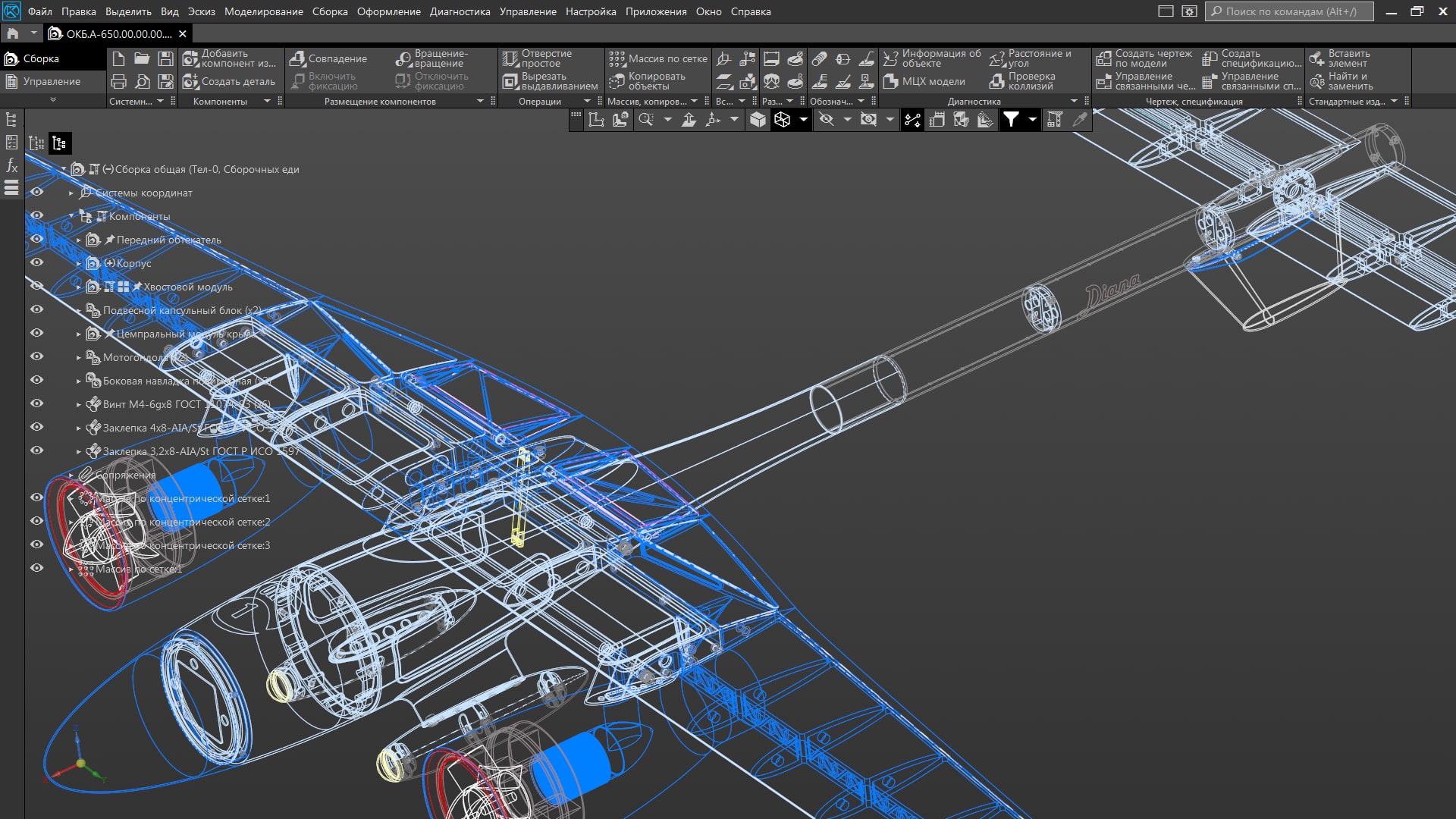

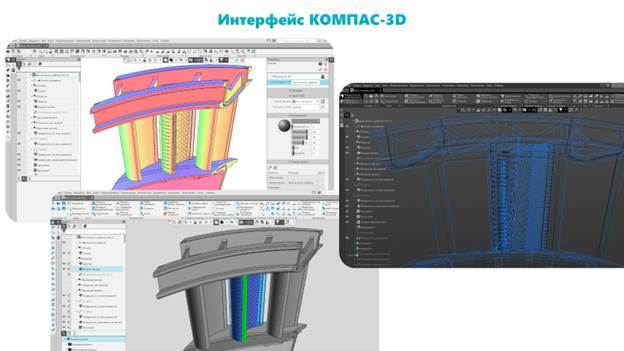

Можно выбрать светлую или тёмную тему.

В целом внешний вид КОМПАС-3D представляет собой интерфейс серых оттенков, это снижает нагрузку на глаза и больше внимания уделяется документу, с которым работает пользователь.

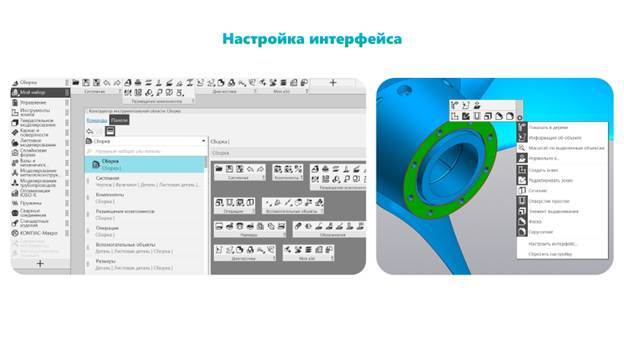

Интерфейс можно настраивать «под себя».

Можно создавать свои собственные инструментальные панели и объединять их в наборы, чтобы нужные вам функции всегда были под рукой.

Также можно настраивать контекстную панель под себя. Эта панель появляется при выборе какого-либо объекта и её состав зависит от этого объекта – при выборе плоской грани вам будут доступны одни функции (например, создание на ней Эскиза), при выборе ребра – другие команды. Сценариев достаточно много, но цель одна – обеспечить более удобную и комфортную работу пользователя.

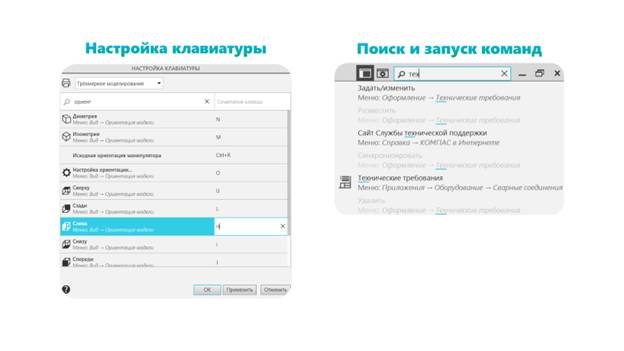

Одна из самых полезных настроек для пользователя практически любого продукта – Настройка горячих клавиш. В КОМПАС-3D можно настроить запуск команд как на отдельные клавиши, так и на их сочетания.

Также существует поиск по командам. Например, когда вы хотите ввести в модели или чертеже ТТ, вводите поисковый запрос и выбираете нужную команду. Это удобно и начинающим и опытным пользователям КОМПАС.

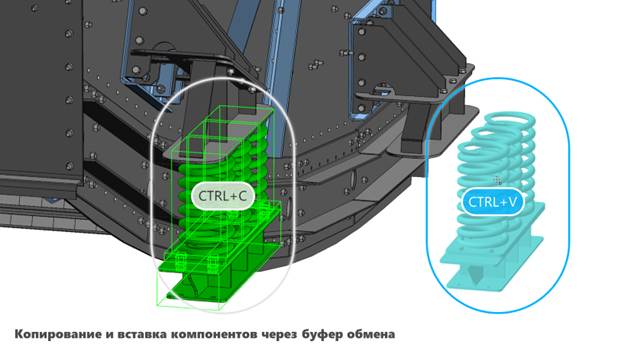

Реализована возможность копирования компонентов через буфер обмена и вставки их в эту же или другую модель, в том числе в процессе контекстного редактирования. Для копирования можно выбрать любой компонент на любом уровне вложенности; вставка производится на первый уровень. При необходимости во время копирования можно включить сохранение сопряжений между копируемыми компонентами и между ними и системой координат содержащей их модели.

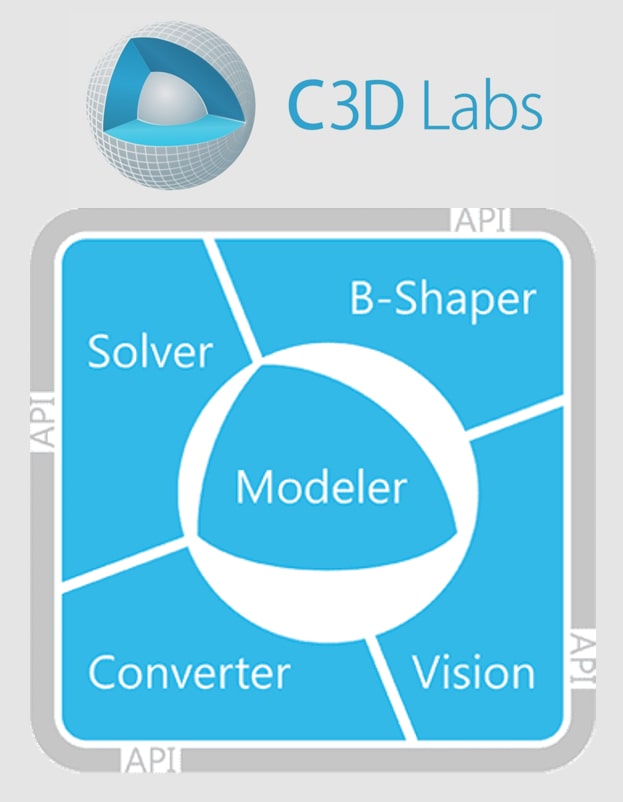

В основе любой системы проектирования лежит геометрическое ядро. Наша дочерняя компания C3D Labs разработало ядро «C3D». На данный момент это единственное в России коммерческое геометрическое ядро и одно из пяти ядер в мире, доступных для лицензирования.

Именно на ядре C3D и построен КОМПАС-3D.

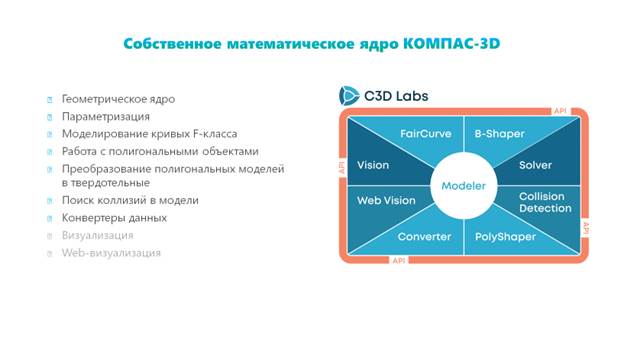

Всего в ядре есть 9 компонентов, с помощью которых создаётся разнообразное инженерное ПО. 7 компонентов используются в КОМПАС-3D, это:

Центральный компонент Modeler отвечает за построение эскизов и трёхмерных тел;

1. Параметрический решатель Solver отвечает за связи в геометрии;
2. ФэйрКёрф – моделирование сложных кривых и поверхностей самого высокого качества (поверхностей класса F);
3. PolyShaper – модуль для работы с полигональными моделями;
4. B-Shaper – преобразует ПгО в твердотельные;
5. Collision Detection (Калижн Дитэкшн)– проверка коллизий
6. Converter для экспорта и импорта моделей.

Кстати, ядро с самого своего создания имеет нативную поддержку ОС семейства Линукс.

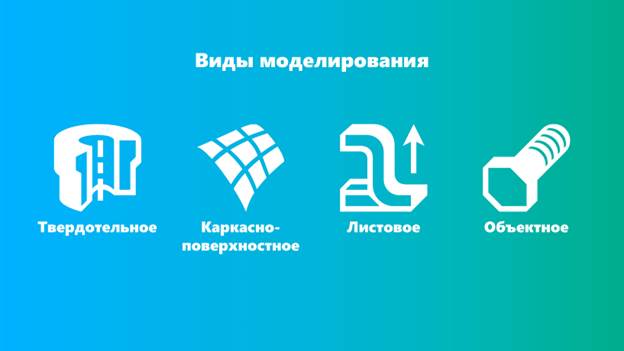

Какие основные виды трёхмерного моделирования существуют в КОМПАС-3D? Это Твердотельное, Каркасно-поверхностное, Листовое, Объектное.

(Это не все виды моделирования. Например, есть ещё такая экзотическая разновидность поверхностного моделирования, как Subdivision-моделирование, его можно применять для создания «органических» форм.)

Остановимся подробнее на основных четырёх видах моделирования.

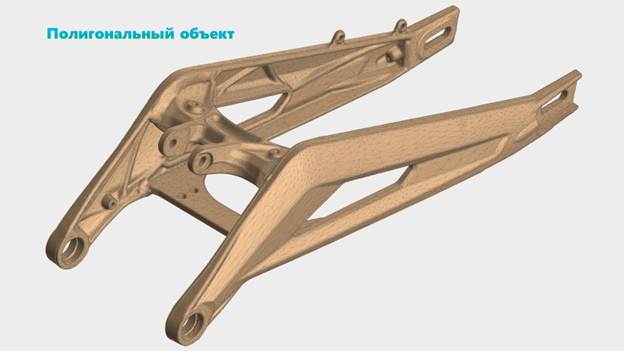

Превращение сетки в полигональные объекты.

Теперь сетка при импорте файлов STL, OBJ и JT представляется в виде полигональных объектов, что позволило значительно уменьшить объем файла модели и ускорить работу с ней.

Ориентир по сложности полигональной модели – не более 3 млн полигонов (далее могут начаться проблемы с отображением модели).

Разумеется, можно выполнять измерения, а к вершинам ПгО можно привязываться при создании новой геометрии.

Вы можете отказаться от чертежей на изделие вообще, даже электронных.

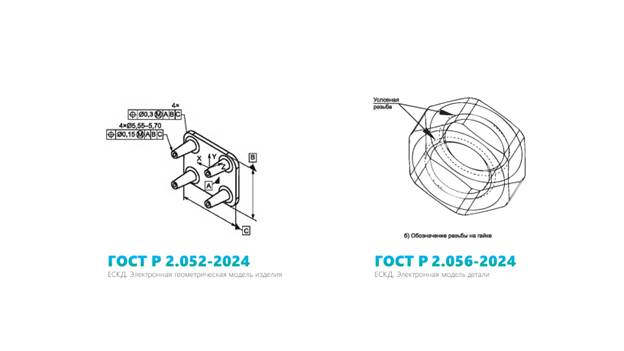

КОМПАС-3D поддерживает гос. стандарт на ЭГМИ. Все сведения, необходимые для производства изделий могут храниться непосредственно в 3D-пространстве. Такие модели тоже относятся к основным видам конструкторских документов.

Некоторые наши предприятия-пользователи уже отказались от чертежей и работают по этому стандарту. (Например: НИИтурбокомпрессор им. Шнеппа из Казани, ОКБ из Новосибирска, ОКБ Факел из Калининграда.) Кто-то отказался от электронных чертежей при проектировании не основного изделия, а, например, технологической оснастки, документацию на которую не требуется согласовывать с Заказчиком.

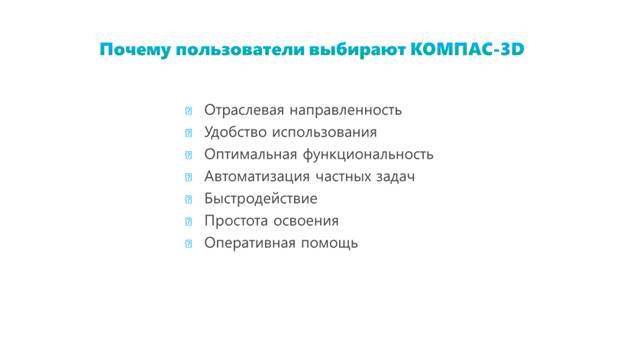

Одним из самых главных критериев выбора КОМПАС-3D среди наших пользователей – это удобство подготовки и оформления самой разнообразной документации. Это подтверждают даже пользователи других CAD-систем, которые оформляют чертежи, спецификации, схемы, ведомости в КОМПАС-3D.

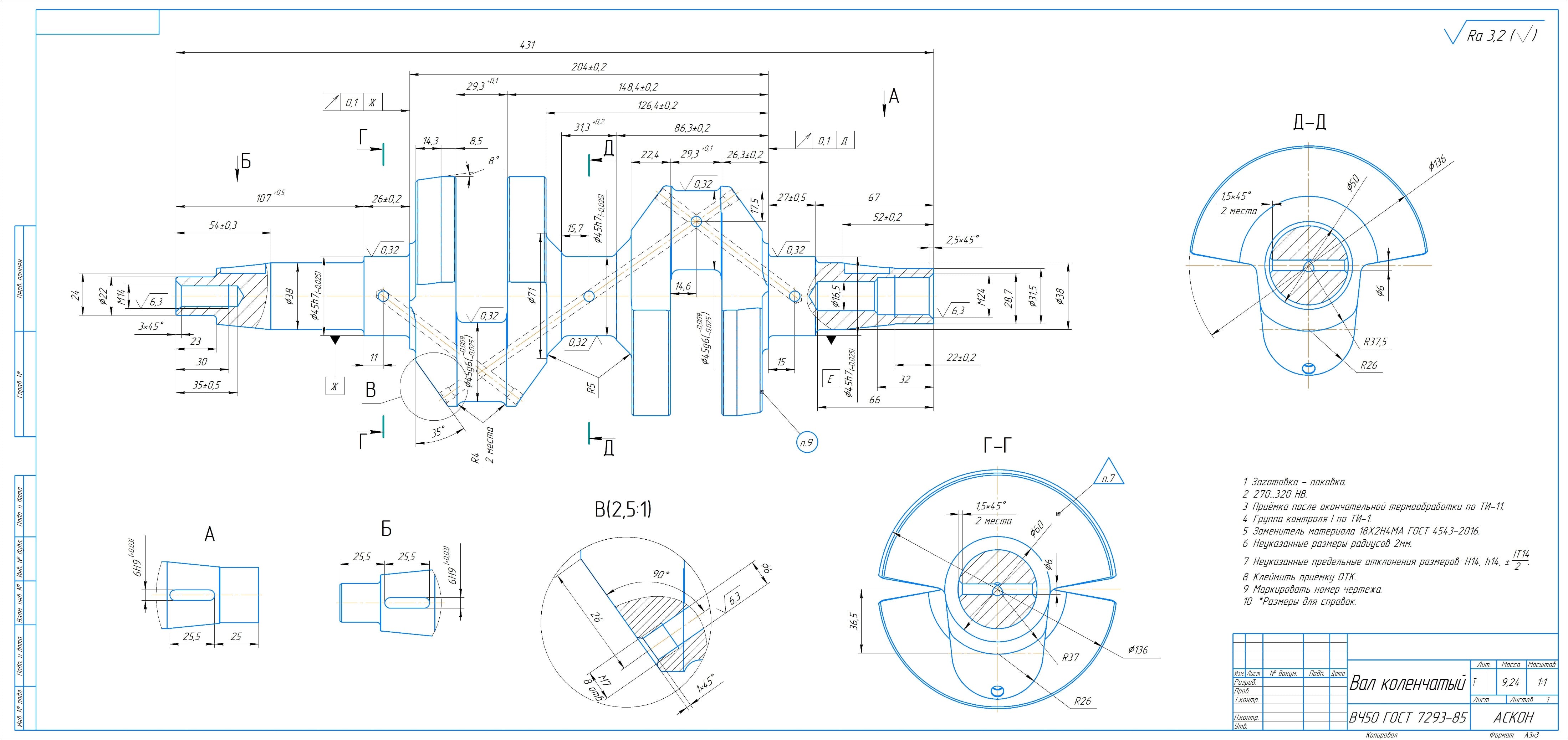

Можно подготовить чертёж без модели. Можно выбрать необходимый стиль оформления документа, даже создать свой собственный. Проставлять размеры, элементы обозначения. А, например, ТТ, неуказанная шероховатость и основная надпись являются объектами, которые находятся строго на своих местах.

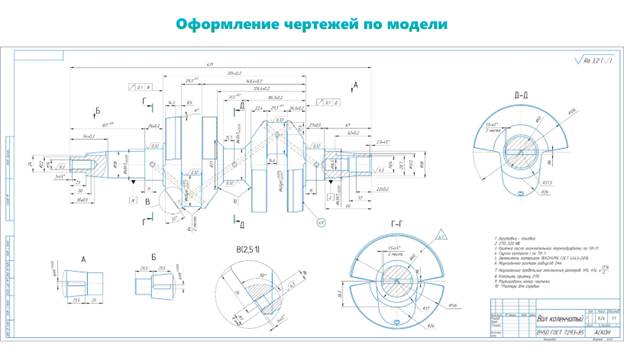

Есть возможность получить чертёж, связанный с моделью, – это наиболее быстрый вариант получения чертежа изделия, его необходимых видов и проекций. После изменения геометрии модели чертёж и все его размеры перестроятся автоматически. Также, если вы работаете со СБ, то можно автоматически расставить обозначения позиций и разместить спецификацию на чертеже.

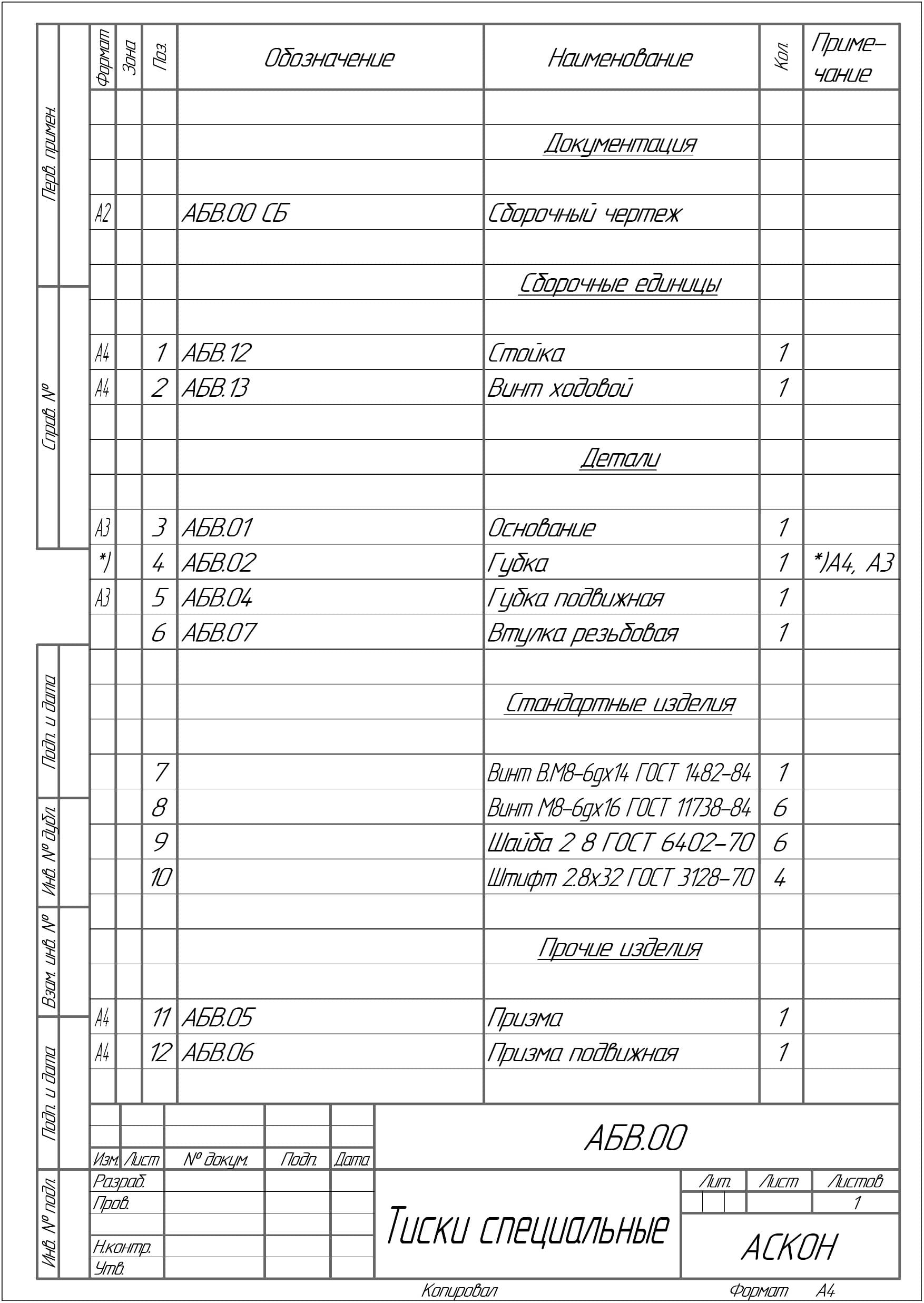

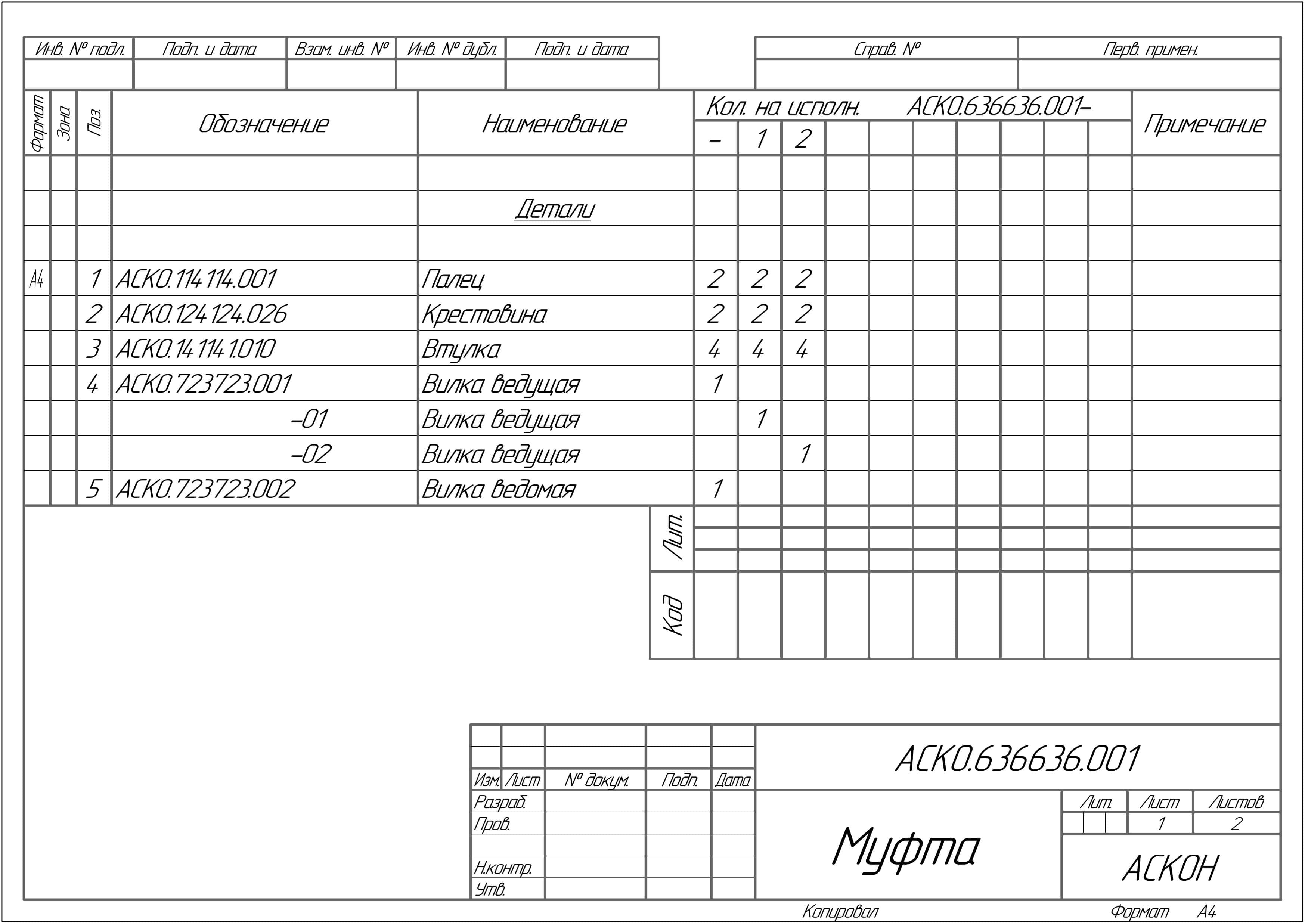

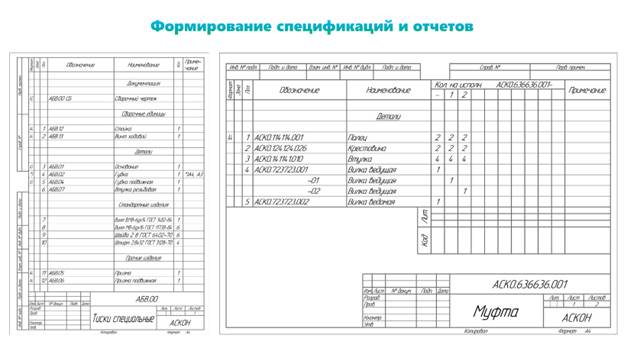

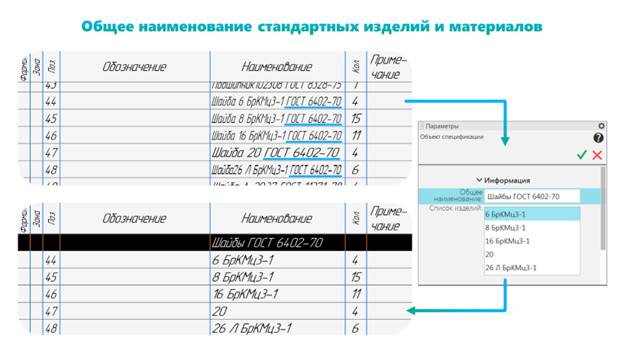

Конечно же можно формировать любые отчёты по модели. Например, спецификацию. Она может быть, например, простой или групповой по разным вариантам. Вы можете создавать любые разделы спецификации, в которых объекты спецификации будут сортироваться автоматически.

Спецификация может быть создана вручную или автоматически по модели или сборочному чертежу. Сценарии работы с автоматической спецификацией у нас подробно описаны, освоить их – не проблема.

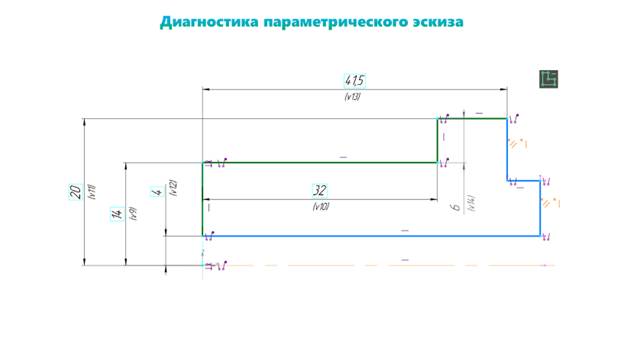

Улучшена диагностика эскиза:

1) Введена цветовая индикация следующих объектов:

1. информационных и избыточных размеров - серый и желтый цвет соответственно,
2. геометрических объектов, не имеющих ни одной степени свободы - темно-зеленый цвет.

2) В процессе редактирования эскиза его состояние (недоопределён, определён или переопределён) отображается на значке режима эскиза в виде символа (-+!). Ранее состояние эскиза отображалось в Дереве модели после завершения редактирования этого эскиза.

Плавно переходим к теме в 2D-проектировании.

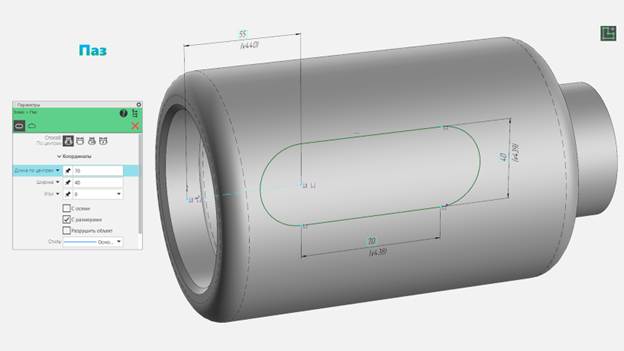

И здесь мы видим самую популярную с точки зрения запросов пользователей новинку – команды создания пазов.

У такого прямого паза есть 4 способа построения. Есть автоматическая простановка его осевых линий и размеров.

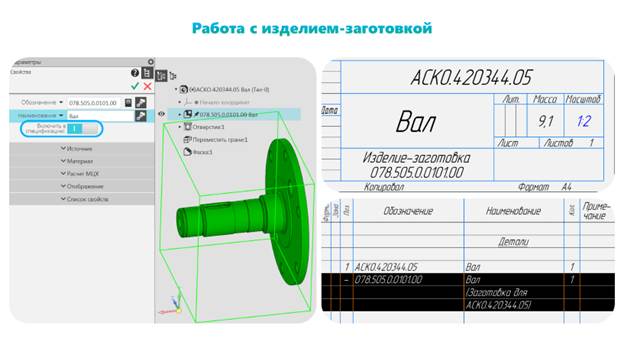

КОМПАС-3D поддерживает  работу с изделиями-заготовками.

Создаём новую деталь на основе д-з (образца) и добавляем в неё отличия (например, резьб.отв. и фаски). А в свойствах операции д-з активируем опцию "Включить в Спц", тогда в Спц сборки появится запись о д-з в полном соответствии с гос. стандартами. Верная запись со ссылкой на д-з мы увидим и в ячейке «Материал» чертежа этой детали.

Это замена большого числа рутинных действий.

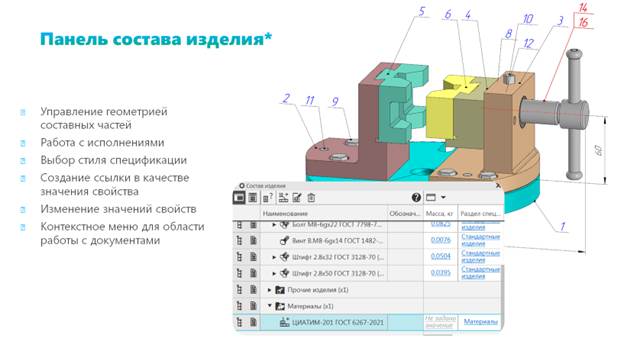

Доработана Панель состава изделия:

• Появилась возможность управлять входящей в составную часть геометрией, т.е. добавлять в составную часть и исключать из нее компоненты, тела, обозначения позиции.
• Добавлен специальный режим отображения Панели состава изделия — для работы со сборкой, имеющей исполнения. Этот режим можно включить, только если в сборке более одного исполнения. В режиме исполнений на Панели состава изделия отображаются данные о составных частях всех исполнений, а не только текущего.
• Появилась возможность выбора стиля спецификации, согласно которой должен отображаться состав изделия. От стиля спецификации зависит набор разделов, в которые объединяются составные части, а также порядок их сортировки.
• Появилась возможность создания ссылки в качестве значения свойства. Доступно для таких свойств, как Обозначение, Наименование, Код продукции, фамилии (разработавшего, проверившего и пр.) и некоторых других.
• Появилась возможность редактирования на Панели состава изделия значений свойств, которые были созданы из переменных.
• Добавлено контекстное меню для области работы с документами на Панели состава изделия. Оно вызывается на документах списка и содержит команды добавления/удаления документа, перехода к его редактированию, включения/отключения просмотра документа, а также команды получения из документа свойств и формата.

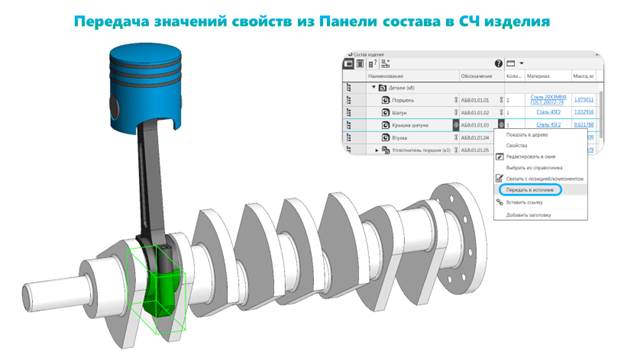

Во-вторых, появилась возможность передачи значений свойств Обозначение, Наименование и Примечание из изделия в его составные части. Это можно делать сразу для всех составных частей.
Т.е. вы можете в начале проектирования изделия вообще не указывать свойства (тем более Обозначения зачастую могут быть окончательно не определены), затем назначить свойства на Панели состава и передать их в источник – например, в 3D-модель.

Для значительного упрощения чтения больших спецификаций есть возможность автоматически создавать общее наименование для группы стандартных изделий или материалов.

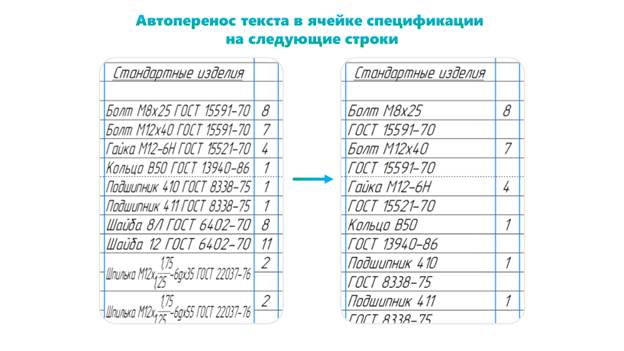

Появилась возможность автоматического переноса текста в ячейке со строки на строку. Автоперенос может быть включен/отключен для любой графы при настройке стиля спецификации или при редактировании спецификации, при редактировании спецификации также можно включить/отключить автоперенос в произвольно выбранной ячейке.

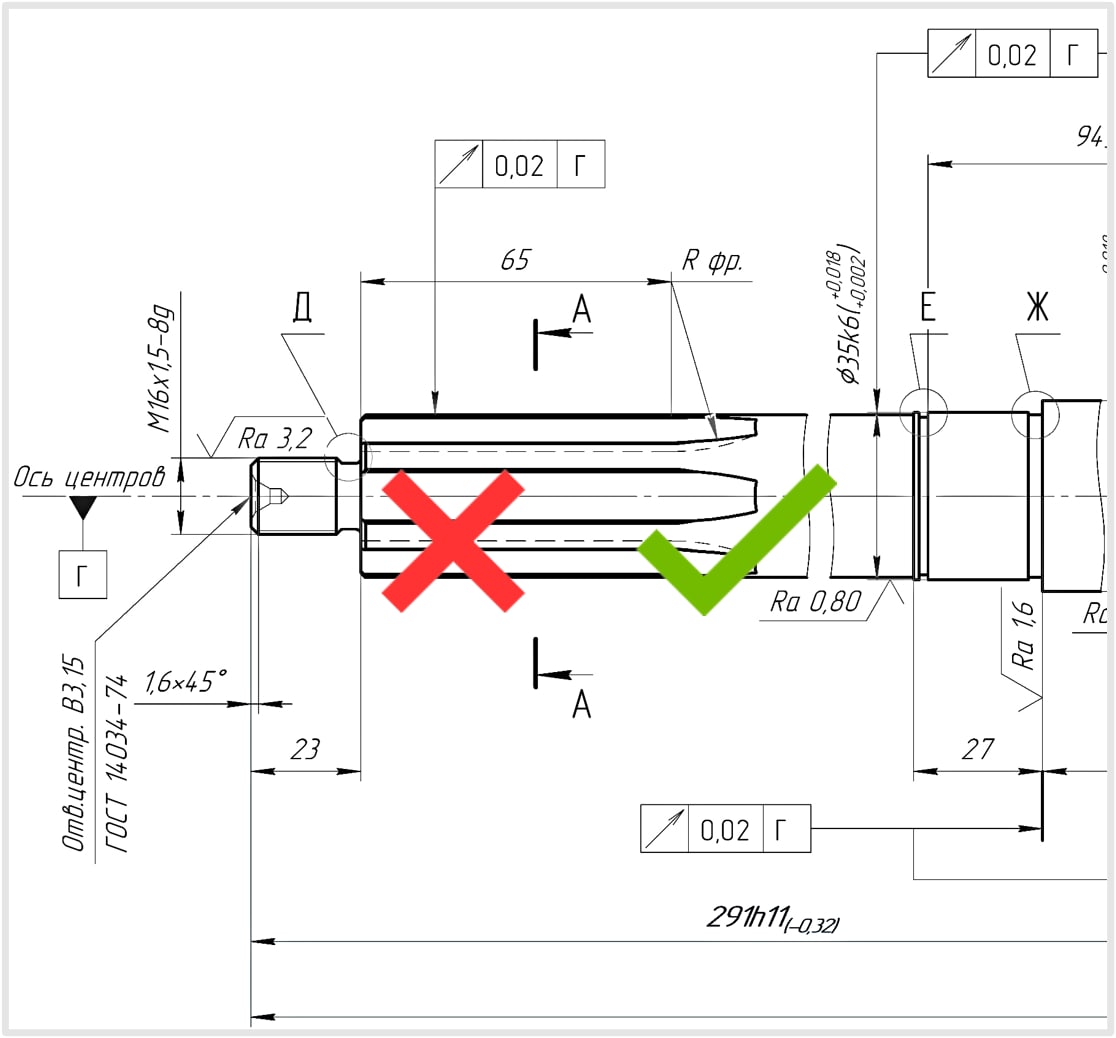

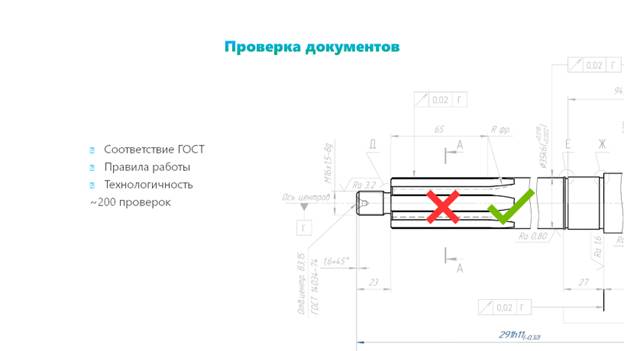

После подготовки чертежа его можно проверить на соответствие стандартам оформления по ЕСКД (например, правильно ли размещён текст и размеры), модели тоже можно проверять (например, на технологичность). Такие проверки выполняются в нашем приложении КОМПАС-Эксперт.

Всего существует около 200 различных проверок, которые улучшат качество разрабатываемых моделей и документации и помогут исправить ошибки до передачи изделия в производство.

Другими словами, личный нормоконтролёр.

Для организации информации о трехмерных моделях и чертежах разработчики CAD-систем, как правило, используют собственные «проприетарные» форматы данных. Это закрытые форматы (являются частной собственностью компаний-разработчиков), которые обеспечивают конфиденциальность данных конечного пользователя. Возможности чтения таких файлов в CAD-системах других разработчиков крайне ограничены. Полный доступ к содержимому (структуре) файла возможен только в среде той CAD-системы, в которой этот файл был подготовлен.

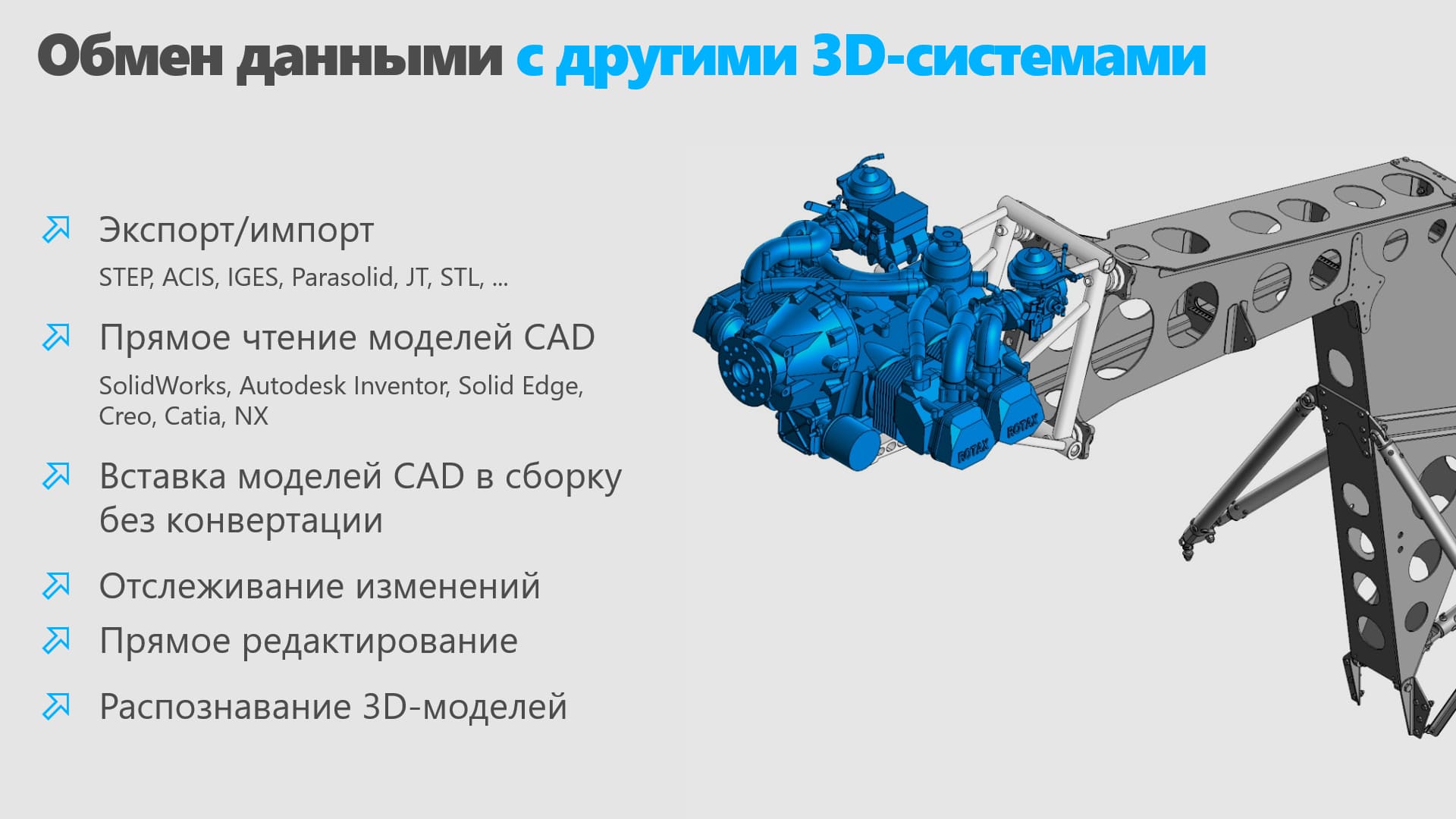

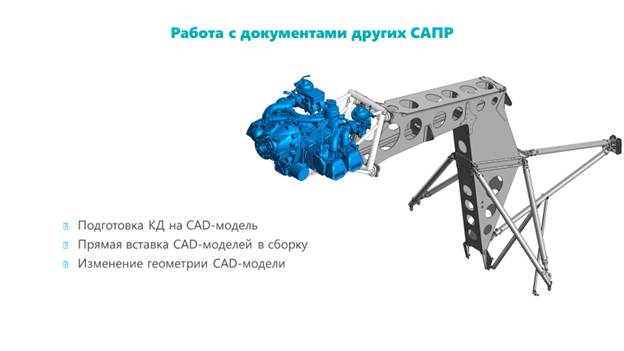

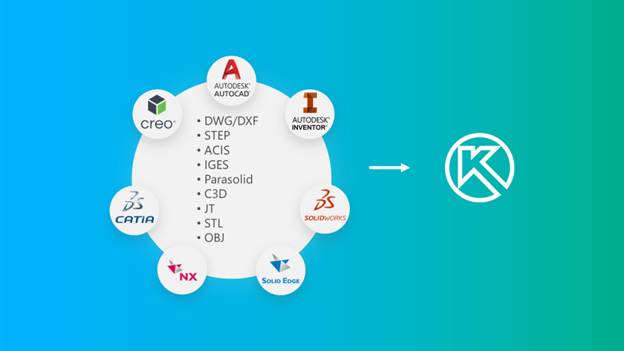

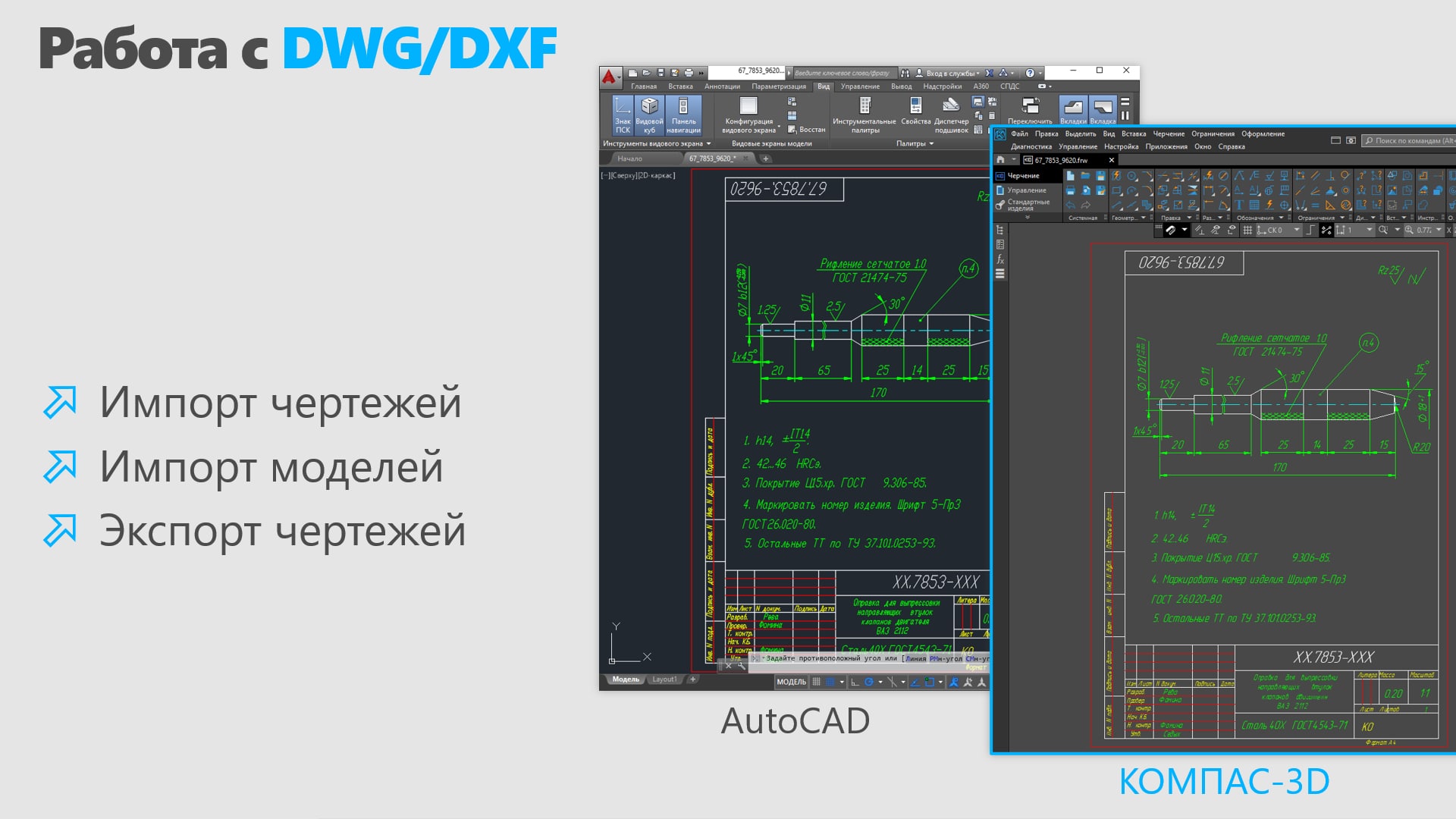

КОМПАС-3D поддерживает несколько сценариев работы с моделями, созданными в других CAD-системах. Наиболее популярные сценарии:

• подготовка конструкторской документации на изделие;
• «прямая» вставка в головную сборку КОМПАС в качестве составной части изделия (есть возможность отслеживать изменения источника с автоматическим обновлением геометрии);
• внесение изменений в геометрию.

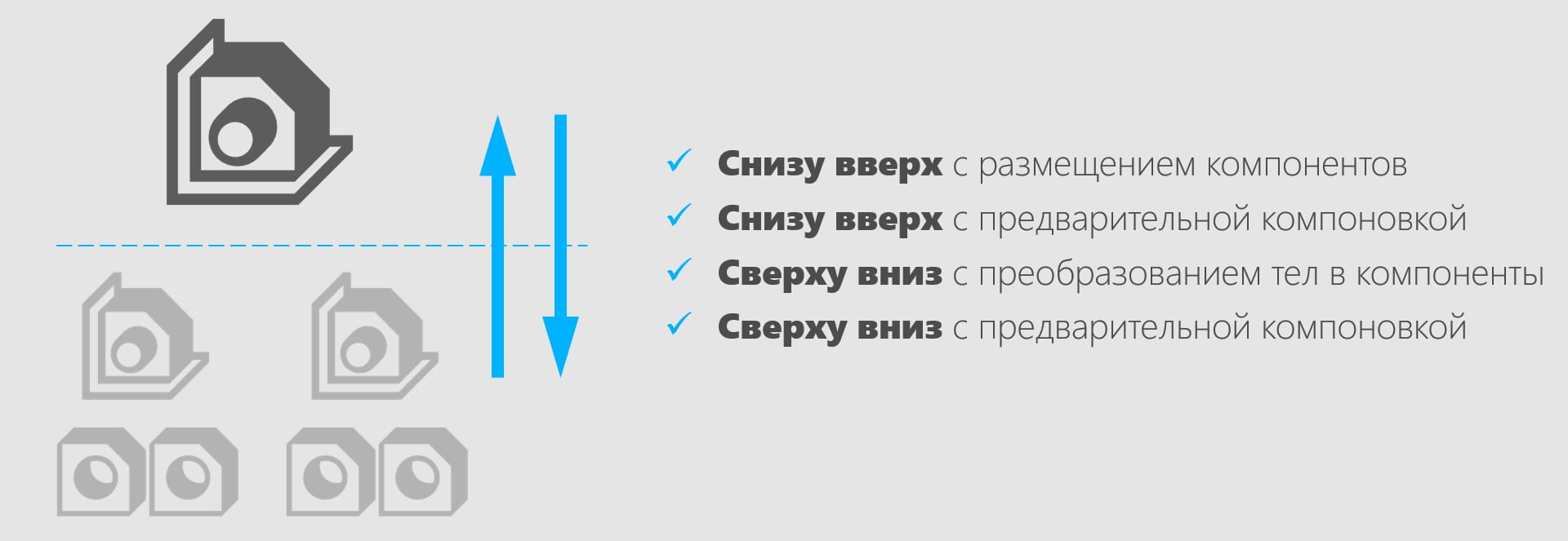

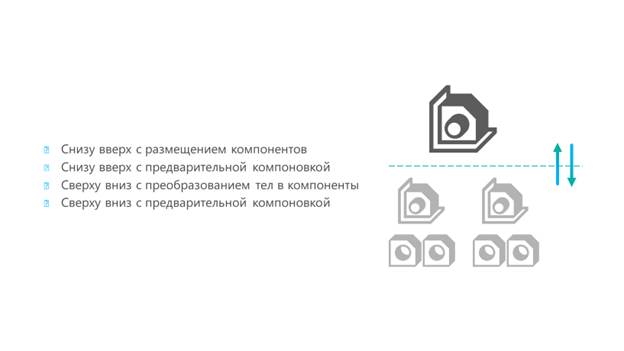

Существуют два основных подхода к проектированию изделий:

• «снизу вверх», когда проектирование начинается с создания деталей нижнего уровня, затем они объединяются в подсборки уровнем выше и так далее, пока не сформируется головная сборка;
• «сверху вниз» имеет обратный порядок проектирования – от головной сборки к деталям.

Для реализации этих подходов в КОМПАС-3D существуют 4 методики проектирования изделия. Например, для коллективного проектирования нового изделия средней или высокой сложности идеально подходит методика «Сверху вниз с предварительной компоновкой».

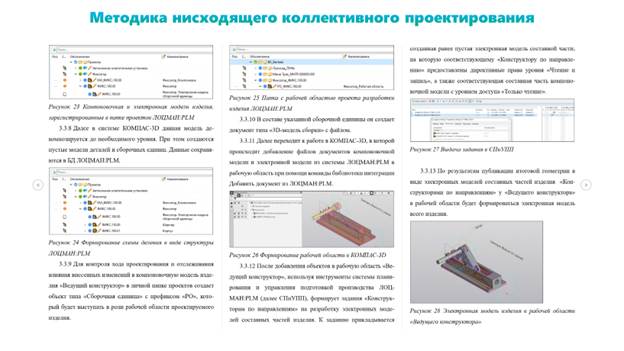

Самое главное - у нас есть оформленная в виде документа методика! «Методика нисходящего коллективного проектирования» предполагает использование связки КОМПАС-3D с системой ЛОЦМАН:PLM.

Наверняка вам известны такие технологии моделирования, как «скелетоны» и «WAVE». Они достаточно давно появились в зарубежных продуктах. Аналогичная функциональность весьма давно существует и в КОМПАС-3D.

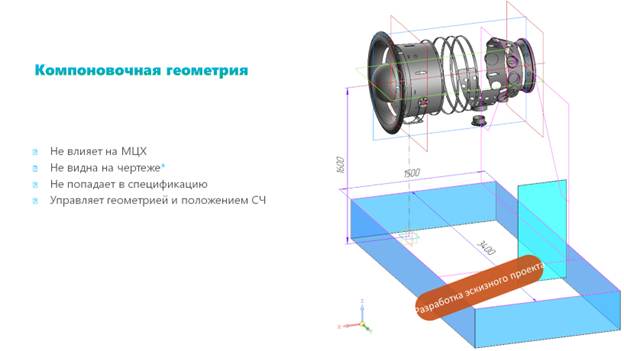

Компоновочная геометрия.

КГ в КОМПАС-3D – это модель, которая содержит исходные данные для проектирования изделия, т.е. для создания геометрии компонентов и для их размещения. КГ позволяет управлять положением СЧ и их геометрией.

Она не влияет на МЦХ, не видна на чертеже (но если нужно, можно включить), не попадает в спц.

Это и есть аналог скелетона.

Если вспомнить стадии разработки проектной КД, то КГ может быть результатом стадии «Разработка эскизного проекта».

КГ появилась почти 10 лет назад в версии V15.

Это аналог «скелетонов» в Creo или Pro/E.

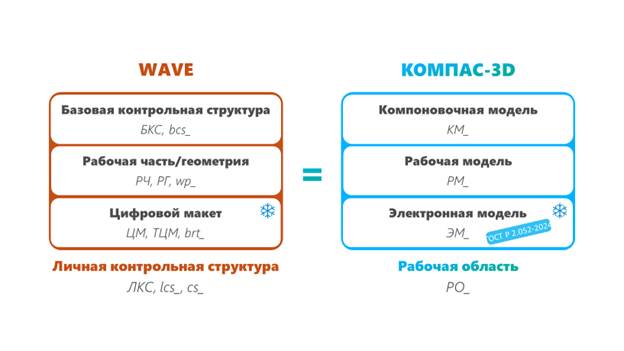

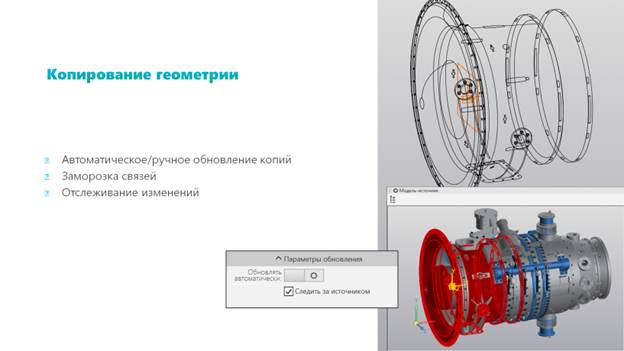

«Копирование геометрии». Это аналог WAVE-линков. При этом обновление копий после изменения источника может быть автоматическим либо производиться «вручную» на усмотрение пользователя, что является аналогом «заморозки» в WAVE.

Мы провели аналогию и в структурных элементах. В КОМПАС-3D это модели Компоновочная (КМ), Рабочая (РМ) и Электронная (ЭМ), которые являются частями Рабочей области.

Электронная модель – это замороженная копия Рабочей и она соответствует стандарту на ЭГМИ.

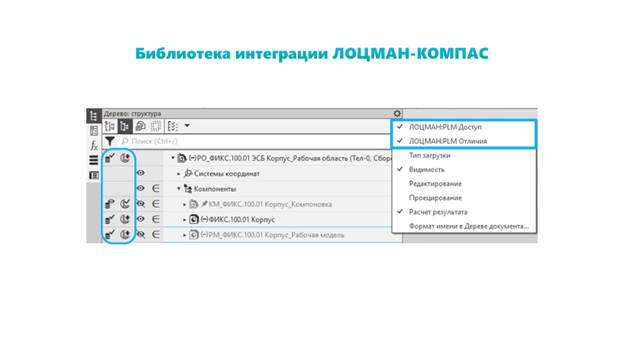

Также была доработана «Библиотека интеграции ЛОЦМАН-КОМПАС» - она добавляет в Дерево КОМПАС дополнительные возможности. Например, можно отслеживать изменения в моделях, управлять блокировкой СЧ изделия, сохранять изменения на сервере и всё это без необходимости обращения к окну ЛОЦМАН:PLM.

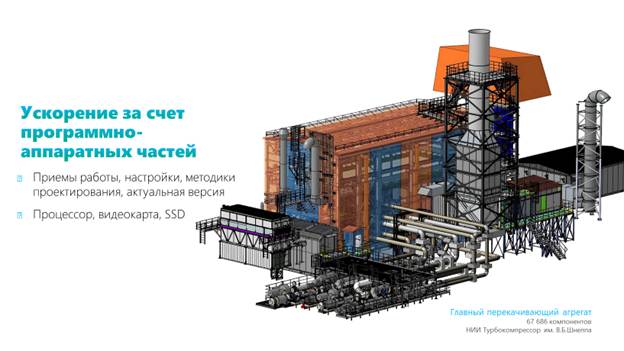

За быстродействие в КОМПАС-3D отвечают две составляющие:

1. Программная часть (т.е. за счёт самого КОМПАС-3D: например, методик проектирования и специальных приёмов работы).
2. Аппаратная часть: за счёт характеристик процессора и видеокарты.

Концепцией одной из предыдущих версий КОМПАС-3D являлось именно быстродействие и высокая производительность при работе со сборками практически любого уровня. Стало возможным создавать действительно очень большие сборки.

Мы продолжаем развивать тему быстродействия, и каждая новая версия становится быстрее предыдущих.

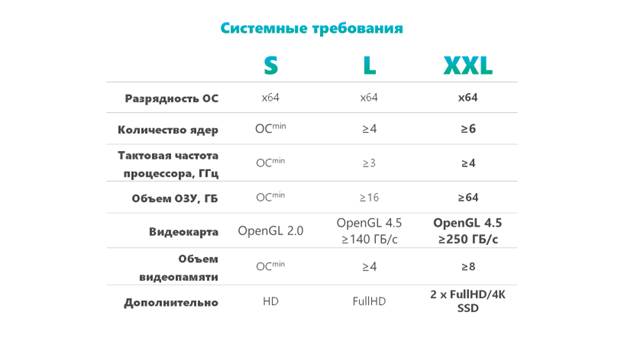

У руководителей по IT сразу возникает вопрос про системные требования, ожидая, что под КОМПАС нужно будет обновлять парк железа.

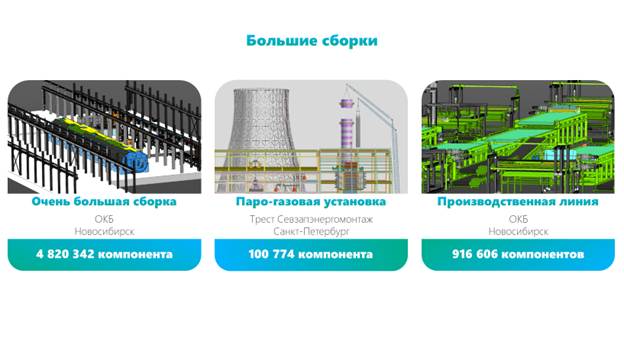

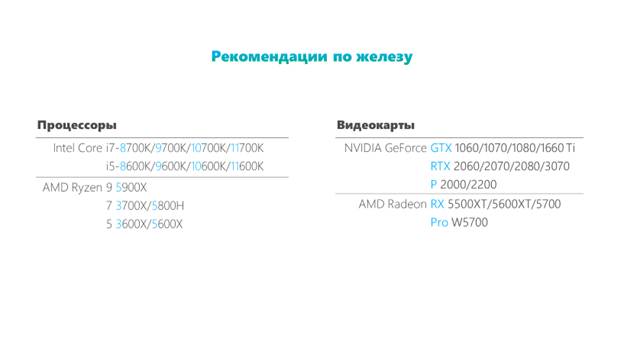

В правом столбце приведены рекомендации по работе с условно «большими сборками»: процессор частотой от 4ГГц с 6-ю ядрами и более, оперативной памяти 64ГБ, а также видеокарта объёмом от 4 ГБ видеопамяти. Это минимально рекомендуемый порог.

Подходящее под эти требования оборудование существует на рынке более 7-8 лет. Если посмотреть на текущие цены, то подходящий процессор или видеокарту сейчас можно найти в пределах 20-25 тыс. руб.

Т.о. нет смысла сразу обновлять всем пользователям аппаратную часть: возможно, что скорость работы КОМПАС устроит пользователей даже на текущем оборудовании.

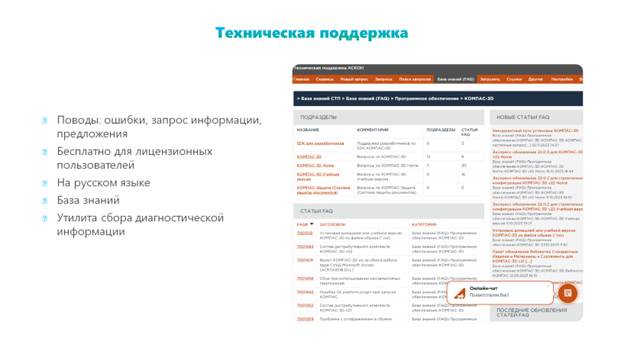

Отработку предложений и любых инцидентов по продукту ведет Служба технической поддержки АСКОН. Техническое сопровождение всех лицензионных пользователей КОМПАС-3D предоставляется бесплатно через Личный кабинет сайта технической поддержки.

База знаний.

Вместе с КОМПАС-3D рекомендуем установить утилиту по сбору диагностической информации – она помогает получить важные сведения об инцидентах. Но и запрос не забывайте тоже отправлять.

Отработку любых инцидентов по продукту ведет Служба техподдержки АСКОН. Сопровождение всех лицензионных пользователей КОМПАС-3D предоставляется бесплатно.

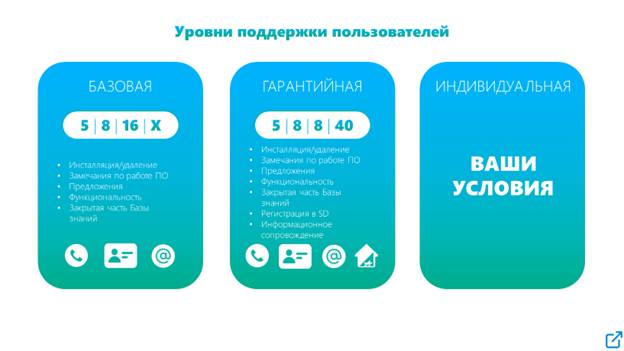

Есть разные уровни поддержки. Например, в течение года с момента покупки действует гарантийная, она оказывается в режиме: 5 дней в неделю, 8 часов в день, время первого ответа на запрос - не более 8 рабочих часов, время на закрытие запроса - 40 часов.

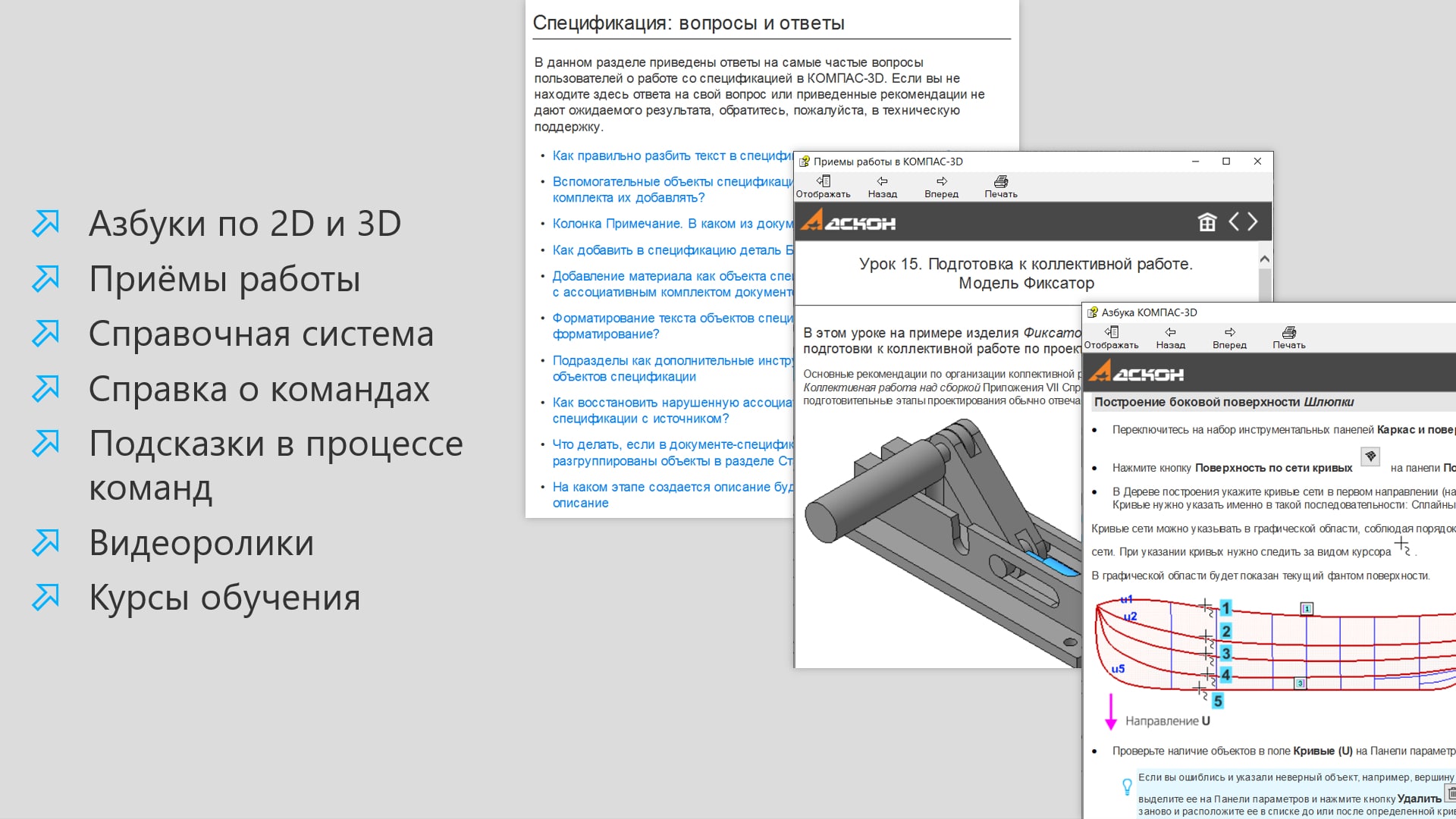

Если вы только переходите на КОМПАС-3D, то для более эффективной адаптации пользователей мы рекомендуем индивидуальную поддержку. Это платная услуга, где вы сами определяете уровень сервиса или режим поддержки. Например, еженедельно (по пятницам) на предприятие будет приезжать сотрудник техподдержки АСКОН, отвечать на вопросы пользователей, регистрировать от их лица запросы на сайте техподдержки, проводить мини-обучения и т.д.

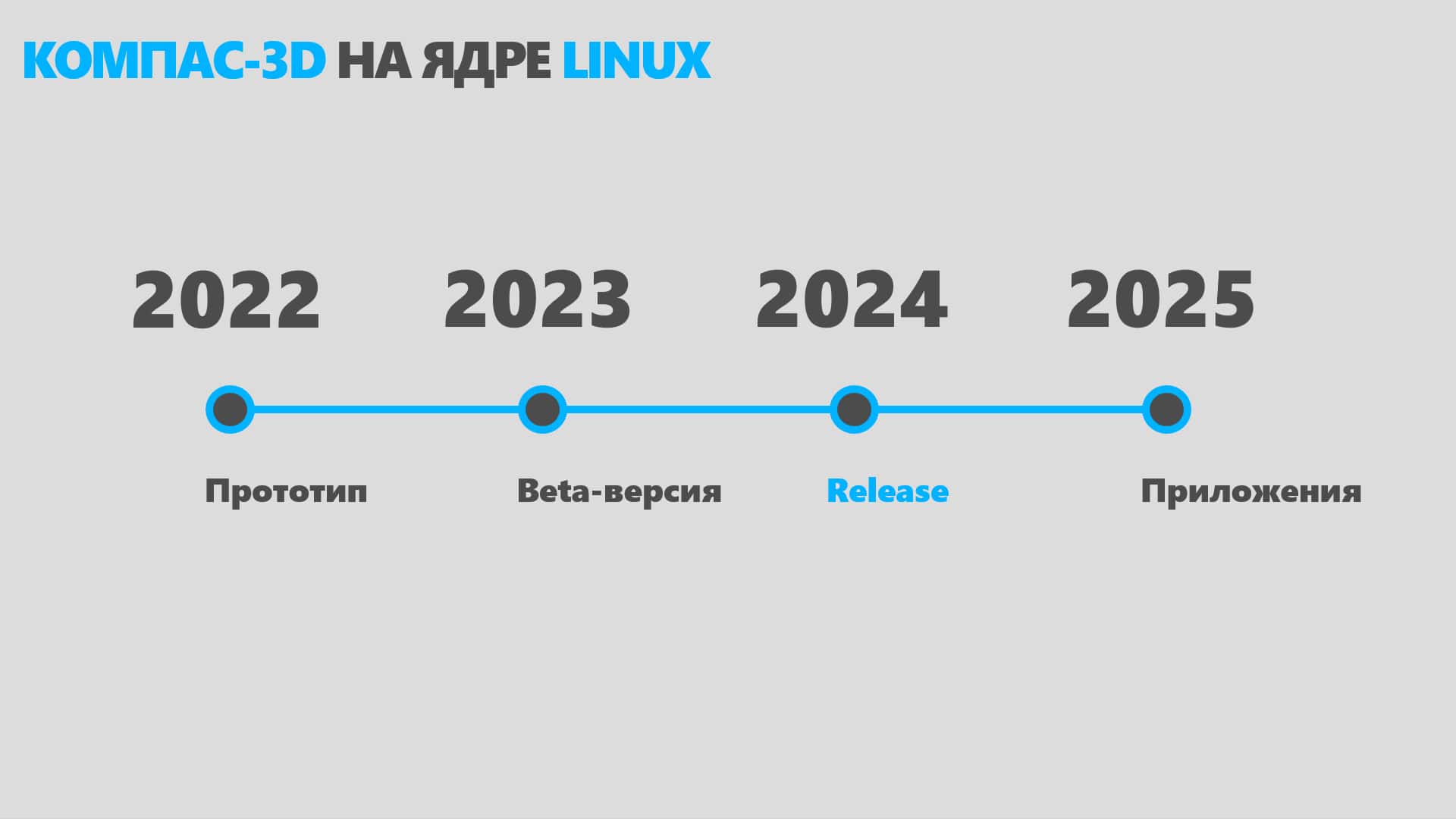

Нативная – это версия, которая разрабатывается под конкретную платформу и на языке этой платформы.

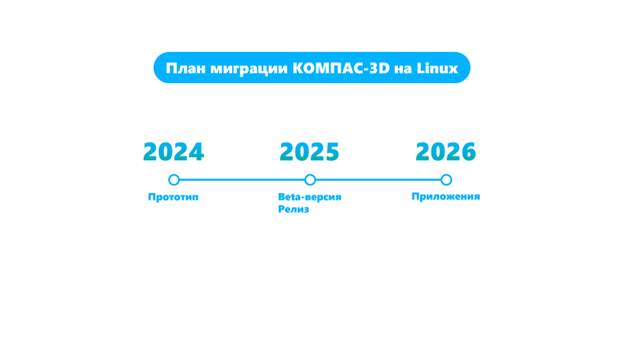

1 октября 2025 года – выход публичной бета-версии для открытого тестирования.

Релиз и старт продаж основных компонентов ожидается в конце 2025 года, а приложения – в 2026 г.

Какие российские ОС будет поддерживать нативная версия:

• Astra Linux SE 1.8 (от ГК Astra Linux)
• Альт 11.0 (от Базальт СПО)
• РЕД ОС 8.0 (от компании РЕД СОФТ)

Однако, если вы уже сегодня заинтересованы в использовании КОМПАС-3D и приложений на Линуксе, то не нативное решение существует с 2021 года.

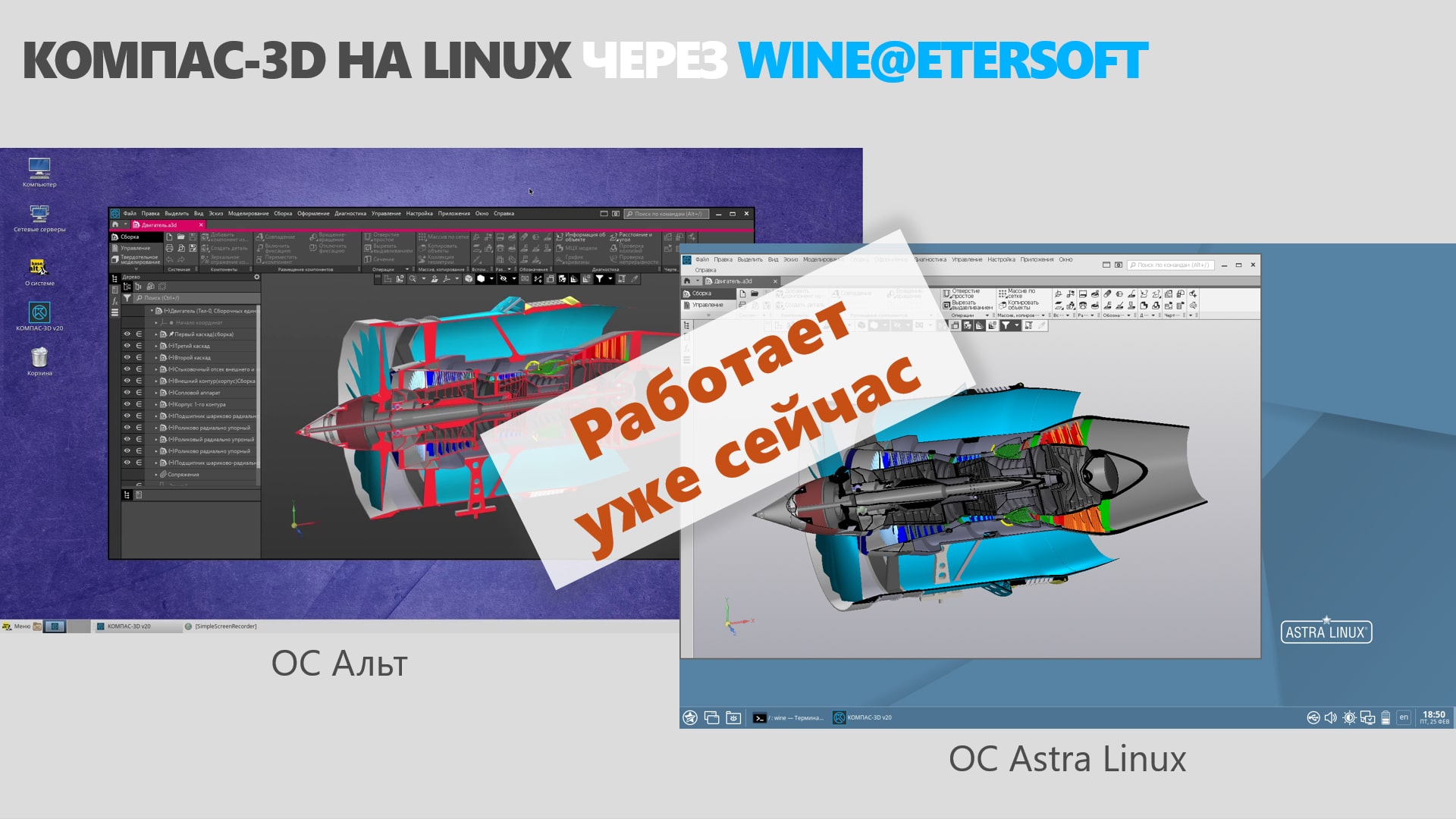

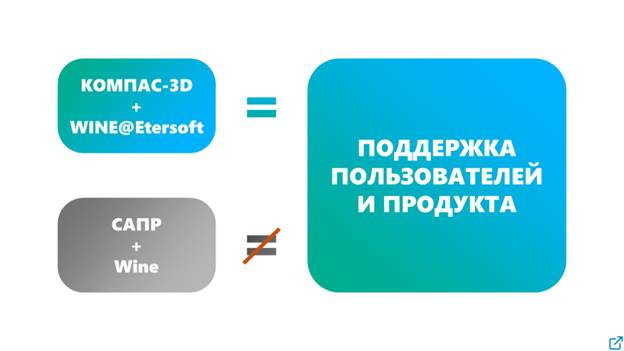

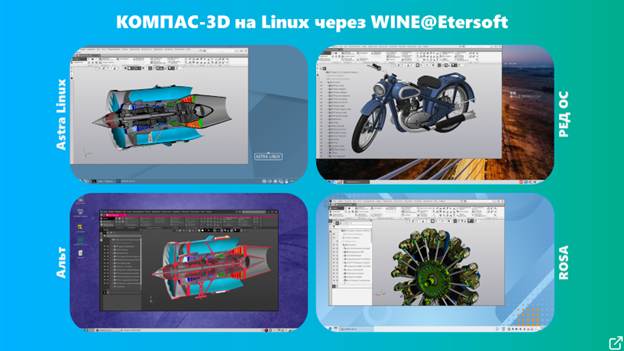

Это использование КОМПАС-3D в связке с программным продуктом WINE@Etersoft от компании Этерсофт. Ключевое отличие этого приложения от всем известного Вайна заключается в техподдержке. Если ваша система проектирования при работе на обычном Вайне функционирует некорректно, это останется только вашей проблемой. Потому что ни разработчик системы проектирования, ни тем более международный альянс разработчиков Вайн не будут под вас его адаптировать.

Если мы говорим про W@E, то мы сможем оказать вам поддержку в случае любых инцидентов.

Здесь ОС те же, плюс ещё одна – «РОСА» от НТЦ ИТ РОСА.

На все указанные ОС получены сертификаты, подтверждающие работоспособность.
