Электронный справочник конструктора

Жизненный цикл любого механизма включает в себя его конструкторскую проработку. Прежде чем будет найдено оптимальное решение, инженеру придется продумать множество вариантов, а затем проанализировать достоинства и недостатки каждого из них. В процессе выбора решения конструктору приходится постоянно обращаться к справочным данным. В настоящее время почти все конструкторы в своей практике используют книжные варианты справочников стандартных изделий, материалов и сортаментов, другие справочники, состоящие иногда из нескольких томов, работа с которыми затруднена в силу недостатков работы с бумажными документами. В то же время, компьютер и системы автоматического проектирования играют все большую роль в практике работы конструкторских подразделений. Поэтому наиболее удобным представляется «иметь под рукой» не только непосредственно сам инструмент для проектирования, но и вспомогательные «орудия» инженера — электронные справочники.

Электронная справочная система компании АСКОН значительно сокращает время конструктора на поиск информации, расчет конструктивных элементов и анализ инженерных данных. Справочник обладает простым, интуитивно понятным интерфейсом.

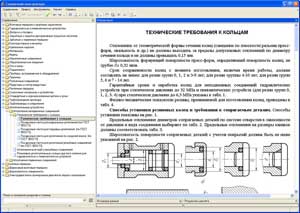

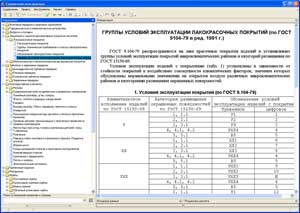

Электронные статьи «Справочника конструктора» содержат общетехнические сведения, сведения о конструктивных элементах деталей, стандартных изделиях, типовых узлах, деталях, и методики их расчета. Представлены также справочные данные о материалах, шероховатостях поверхностей, допусках и посадках; предельных отклонениях формы и расположения поверхностей.

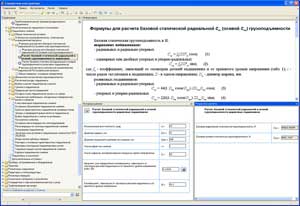

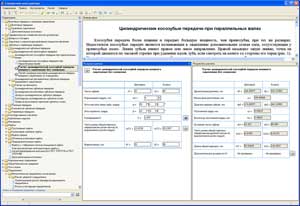

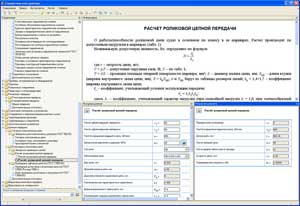

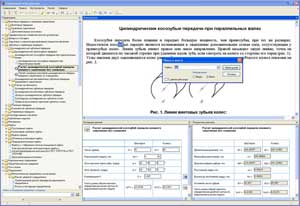

Как инструмент автоматизированного расчета «Справочник конструктора» позволяет выполнить расчет подшипников, муфт, пружин, разъемных и неразъемных соединений, винтовых, зубчатых, червячных, цепных и ременных передач. Расчеты выполняются в соответствии со специальными проектами, каждый из которых включает в себя три составляющих:

1. форму исходных данных, предназначенную для ввода значений переменных, задействованных в расчете;
2. форму результатов расчета, предназначенную для визуального отображения результатов выполненного расчета;
3. код расчета, содержащий в себе набор процедур и функций, необходимых для выполнения расчета. Все коды доступны для редактирования, что позволяет учесть нюансы методики расчета любого предприятия.

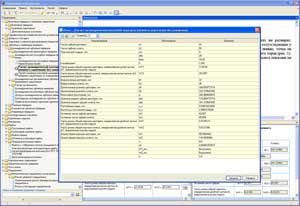

Результаты расчета оформляются в диалоговом окне в виде отчета и экспортируются в приложения Microsoft Word или OpenOffice.org Writer. Экспортированный отчет отображается таблицей, содержащей наименования, обозначения и значения переменных (допускается создание отчета и по собственному шаблону пользователя).

Одним из главных преимуществ расчетно-информационной системы «Справочник конструктора» является широкий набор сервисных функций. Среди них:

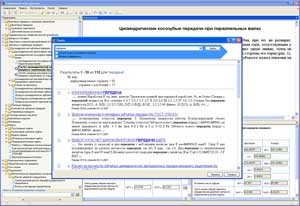

Для более точного поиска нужно запустить поиск во всем информационном пространстве СК. По запросу пользователя справочник выдаст набор ссылок на соответствующую информацию. Ссылки могут быть как на статьи, так и на автоматизированные расчеты.

Внедрение системы в процессы проектирования позволит конструктору существенно повысить качество проектирования.
