Проектирование техпроцессов

Модуль проектирования технологических процессов ADEM САРР позволяет с различной степенью автоматизации проектировать единичные, групповые и типовые технологических процессы, а также ведомости деталей к ним по многим направлениям: механообработка, гальваника, сварка, сборка, термообработка и т.д., в соответствии с ЕСТД и СТП. Для пользователя в ADEM CAPP разработан удобный пользовательский интерфейс. К этому можно отнести: представление проектируемого маршрута в виде дерева и в виде форматированного текста, форма и вид диалогов по вводу параметров, сервисы, обеспечивающие надлежащий функционал системы, автоматизация рутинных расчетов и др.

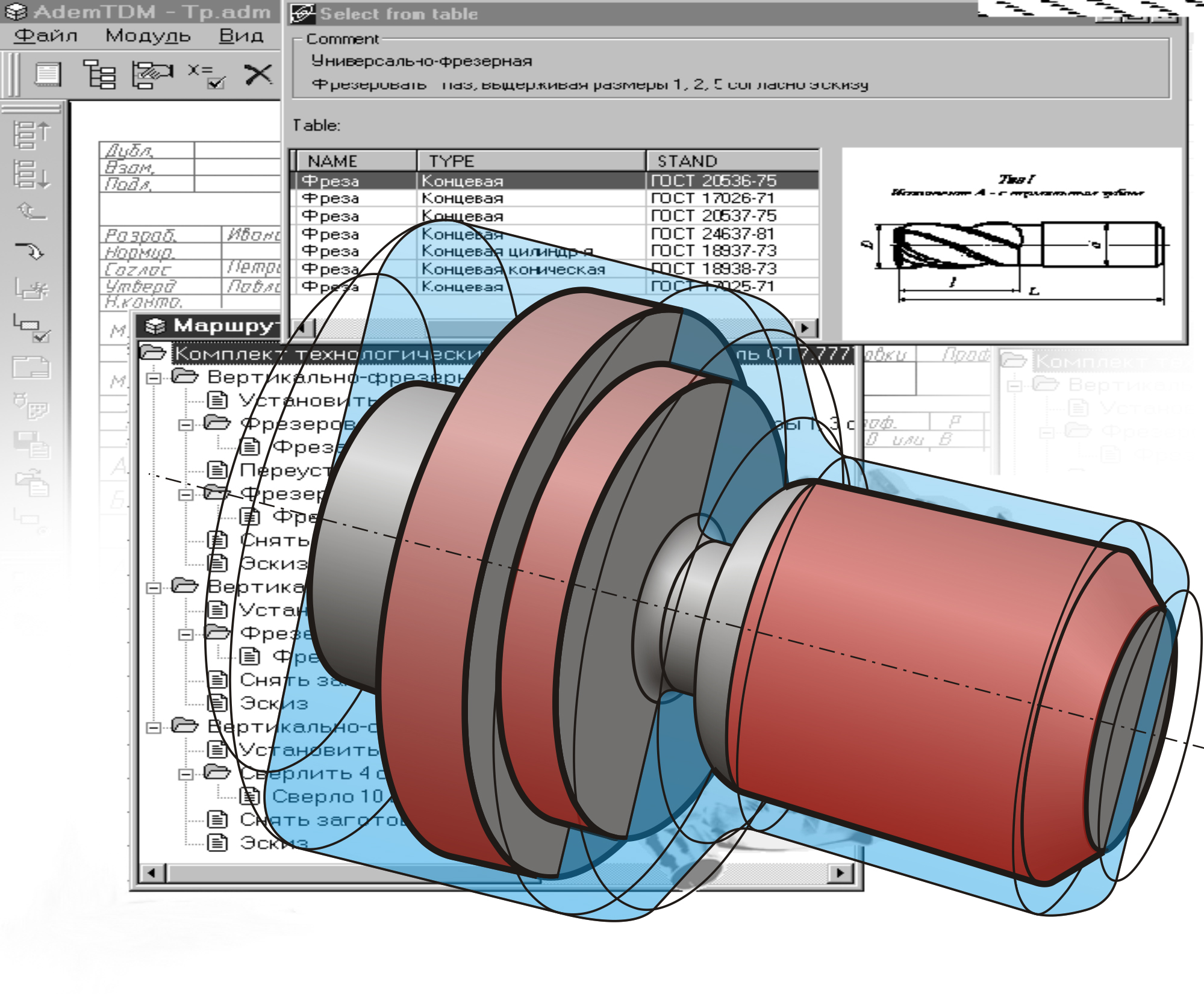

Для увеличения нажмите на картинку

С каждым объектом технологического процесса может быть связан эскиз. Создание эскизов осуществляется в модуле ADEM CAD.

Автоматическое формирование элементов ТП на основе геометрической информации позволяет значительно ускорить проектирование ТП. Данный сервис не только помогает создать элементы маршрута, но и позволяет подобрать оборудование, режущий инструмент, средства измерения, рассчитать режимы резания и нормы времени. Имеются сервисы по подбору средств измерения, автоматическому формированию карты контроля, раскрою листового материала, обработке канавок и др.

Наличие опции «Проверка орфографии» позволяет технологу контролировать процесс безошибочного формирования документации.

Актуальная задача поиска информации в технологическом процессе реализована не только по контексту, но и по параметрам (например, поиск оснастки).

Наличие наполненной базы данных с нормативно-справочной информацией, большое количество единиц оборудования и технологического оснащения, классификатор операций, многообразие выполненных по ГОСТ выходных форм (более 50), а так же возможности параметрической настройки правил их оформления – позволяют после инсталляции системы сразу получать требуемую технологическую документацию.

Формирование документации

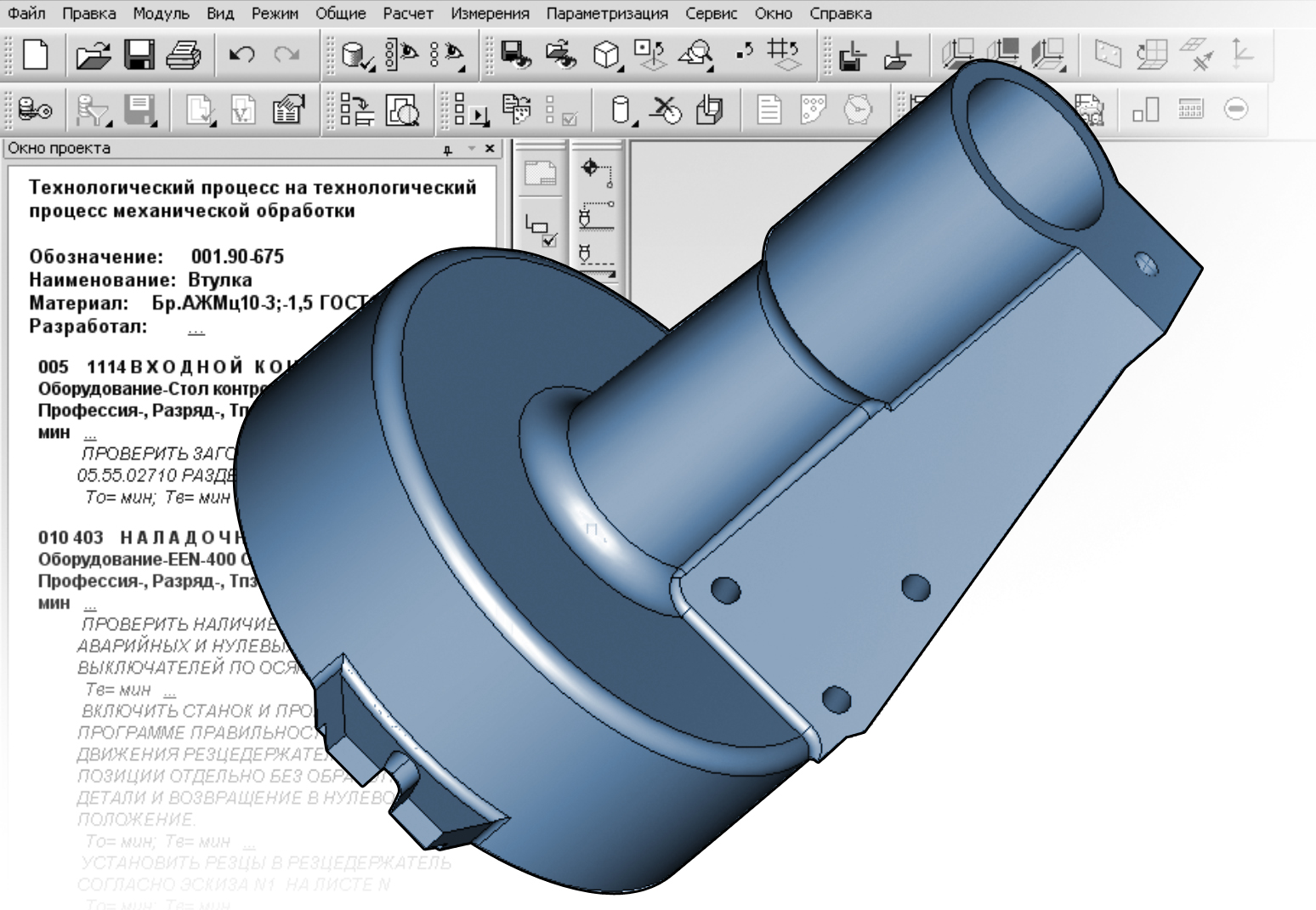

Для увеличения нажмите на картинку

Формирование выходной документации выполняется в пакетном режиме, без участия технолога. Все документы формируются в соответствии с требованиями ЕСТД и СТП. Последовательность и состав карт в комплекте технологических документов определяется технологом на этапе ввода исходных данных. Формирование технологического процесса в ADEM CAPP возможно на разных выходных формах для одних и тех же исходных данных. В системе предусмотрен режим предварительного просмотра перед выводом на печать, для удобной навигации все сформированные документы разбиты по группам.

Единое технологическое пространство

Одним из достоинств ADEM CAPP является то, что в рамках системы можно создать единое технологическое пространство, в котором содержится информация как об операциях, выполняемых на универсальном оборудовании, так и об операциях, выполняемых с использованием оборудования с ЧПУ. Вследствие этого не возникает двух различных маршрутов при описании обработки на станке с ЧПУ. Вся информация из дерева ТП (операции, в том числе операции с ЧПУ, переходы, оснастка, режимы резания, нормы времени и др.) автоматически попадают в формируемые маршрутные, операционные карты, ведомости оснастки, карты наладки и другие.

В маршрут обработки на оборудовании с ЧПУ можно добавлять дополнительную информацию, не используемую при расчете управляющей программы, но необходимую для оформления выходных документов (установочные переходы, переходы технического контроля, технические требования, примечания, приспособления и т.д). Для эффективной работы технолога и технолога-программиста, используется единая информационная база данных по операциям, оборудованию, оснастке, материалам для универсальных операций и операций с использованием станков с ЧПУ.

Время работы инструмента, рассчитанное в модуле САМ, и период стойкости позволяют точно определить потребность производства в режущем инструменте.

Адаптация

Отличительной особенностью модуля является легкая и гибкая настройка под условия конкретного предприятия.

Адаптация осуществляется при помощи мастера настройки технологического процесса, который позволяет управлять оформлением технологических карт: установить учетные данные предприятия, определить фамилии согласующих и утверждающих, назначить параметры оформления технологических карт, выбрать ГОСТ на каждый формируемый документ и т.д. Выполнение настройки может производиться сразу по всем технологическим направлениям.

Если требования к процессу проектирования ТП на предприятии значительно отличаются от требований ЕСТД, то, используя средства и методы инструментальной среды ADEM TDM, возможно произвести более глубокую адаптацию – перенастраивание интерфейсной части и самой логики проектирования, введение собственных выходных форм документов, использование нормативно-справочных данных предприятия.

Использование технологии COM+ для обеспечения доступа к элементам дерева технологического процесса позволяет создавать независимые приложения, написанные на традиционных языках программирования, а так же организовать импорт/экспорт информации с другими системами.
