Задачи

Автоматизированное проектирование архитектурной и конструктивной части зданий/сооружений с насыщением модели информационными параметрами

Генерация обновляемой 2D-документации из информационной 3D-модели по предустановленным правилам с возможностью настройки силами пользователя

Специфицирование информационной 3D-модели, формирование таблиц по предустановленным правилам с возможностью настройки силами пользователя

Преимущества

  • Моделирование вместо черчения
    Понятные и простые в использовании инструменты, такие как стена, перекрытие, кровля, балка и колонна, металлическая пластина и стержень армирования, сварное и болтовое соединение, позволяют создавать в nanoCAD BIM Строительство проект, состоящий как из архитектурной отделки, так и железобетонных, металлических элементов, соединений, конструкций и других параметрических объектов. Все это обеспечивает возможность не просто создавать трехмерную визуализационную модель, а максимально подробно и детально прорабатывать архитектуру и конструкции здания, находить оригинальные решения, имитировать процесс монтажа. В итоге появляется более качественный и проработанный проект
  • Архитектурная и конструктивная часть в одном решении
    nanoCAD BIM Строительство поддерживает отображение строительных материалов, которые добавляют реалистичности проектам, позволяет с помощью стандартных моделирующих инструментов создать объемно-планировочные решения, проработать помещения и всю необходимую конструкторскую часть проекта. Программное обеспечение автоматизирует процесс обновления геометрических данных, сопряжения объектов, обновляет вычисление объемов, площадей, длин. Благодаря наличию библиотеки типовых решений процесс создания моделей существенно ускоряется, а доступность инструментов универсального 3D-моделирования Платформы nanoCAD позволяет создавать сложные формы, геометрию и решения
  • Наполнение объектов информацией
    Ядро nanoCAD BIM Строительство позволяет наполнить элементы и модель практически любой информацией (материал, профиль, геометрические характеристики, ссылки на нормативную документацию и производителя и т.д.). Более того, пользователи могут создавать собственные параметры, которые задаются через ручной ввод информации либо вычисляются по формулам. Эти параметры затем привязываются к элементам модели, наполняя ее информацией
  • Специфицирование и документирование из модели

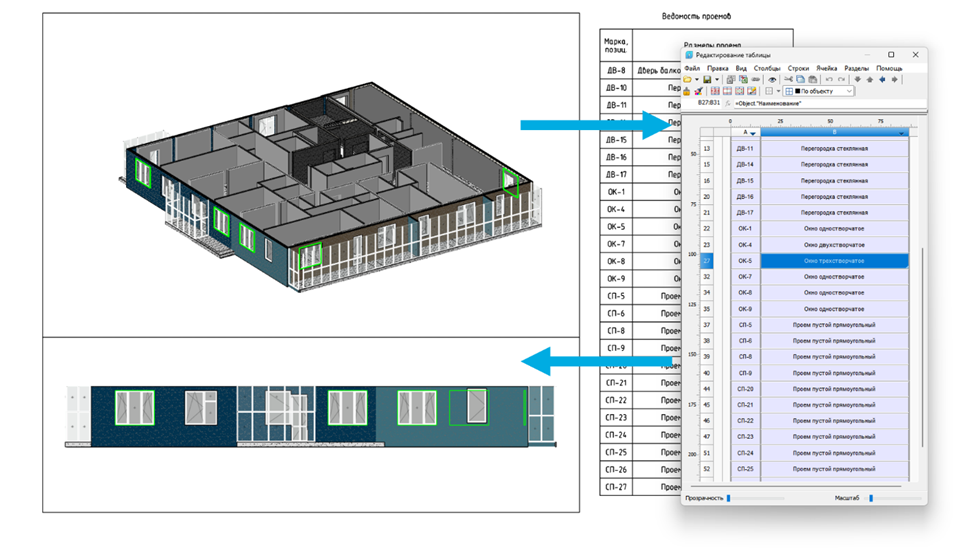

    Выстроенная трехмерная модель – основа для получения 2D-чертежей и схем: достаточно указать интересующий участок модели, настроить визуальный стиль отображения, и сформируются двумерные виды.

Вся информация из модели может быть представлена в динамически обновляемой табличной форме. В начальном варианте таблицы можно использовать для контроля над параметрами, осуществляя регламентированный доступ к редактированию полей элементов модели. А в окончательном варианте возможны сложные вычисляемые табличные формы, оформленные в соответствии с ГОСТ.

Ключевые возможности

Поддержка *.dwg-формата

nanoCAD BIM Строительство – приложение на базе Платформы nanoCAD, что позволяет использовать все возможности Платформы для ускорения проектирования, импорта/экспорта данных

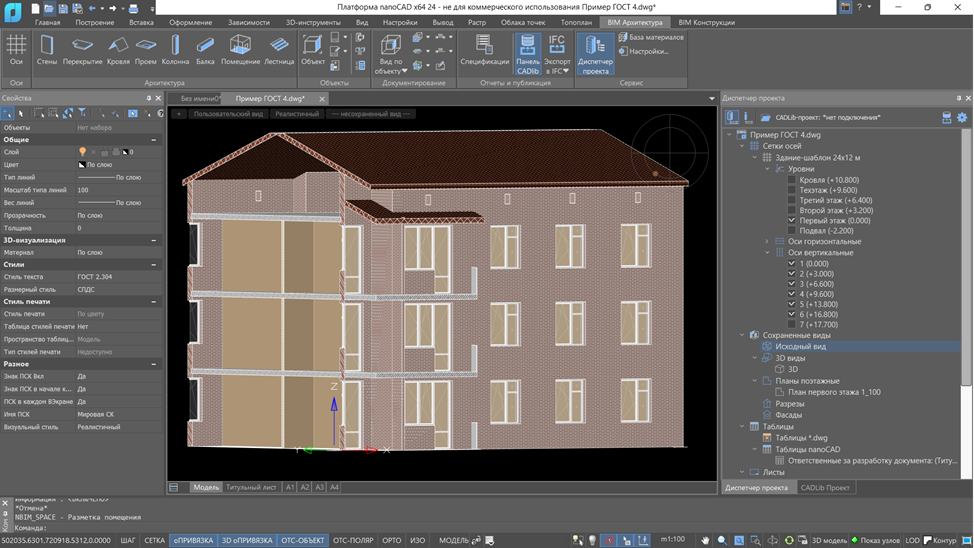

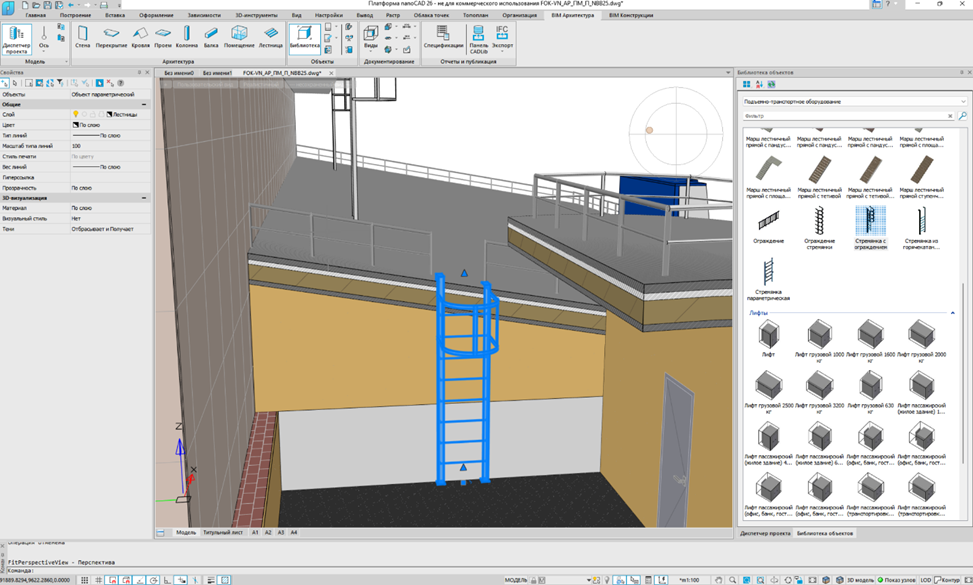

Инструменты моделирования архитектурной части

Создание конструкций общего назначения (типа стена, перекрытие, кровля, проемы, помещения) с учетом информационного наполнения

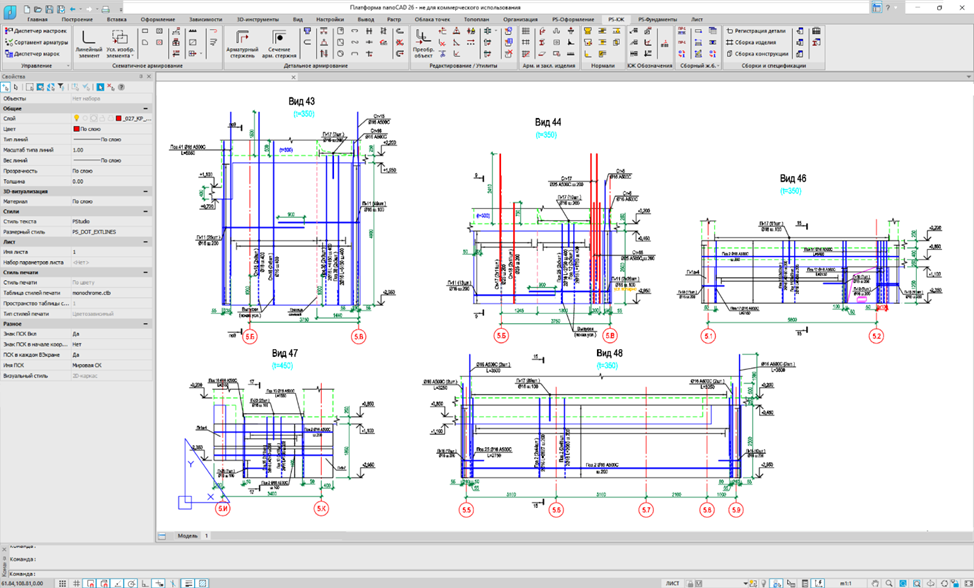

Инструменты моделирования железобетонных конструкций

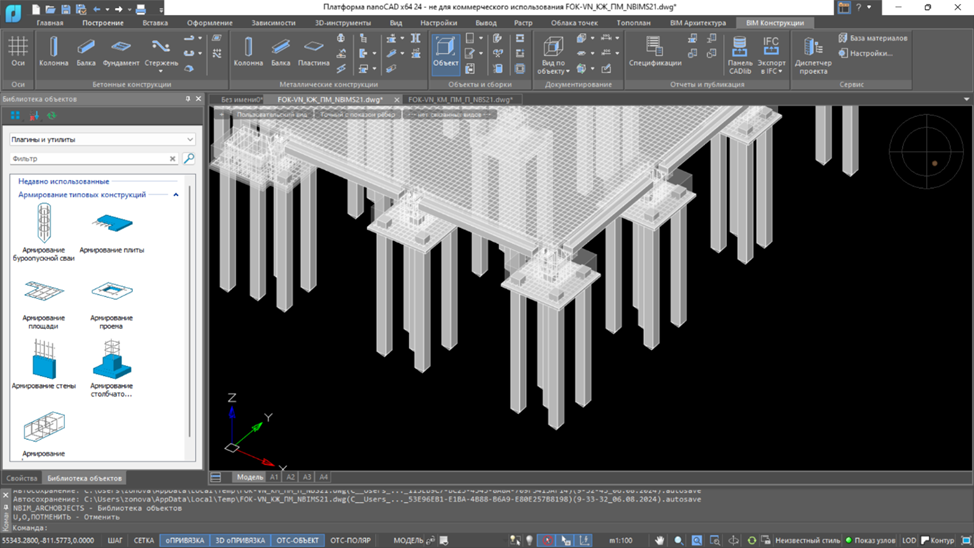

Создание железобетонных колонн, балок, выполнение армирования конструкций как в ручном, так и в автоматизированном режиме

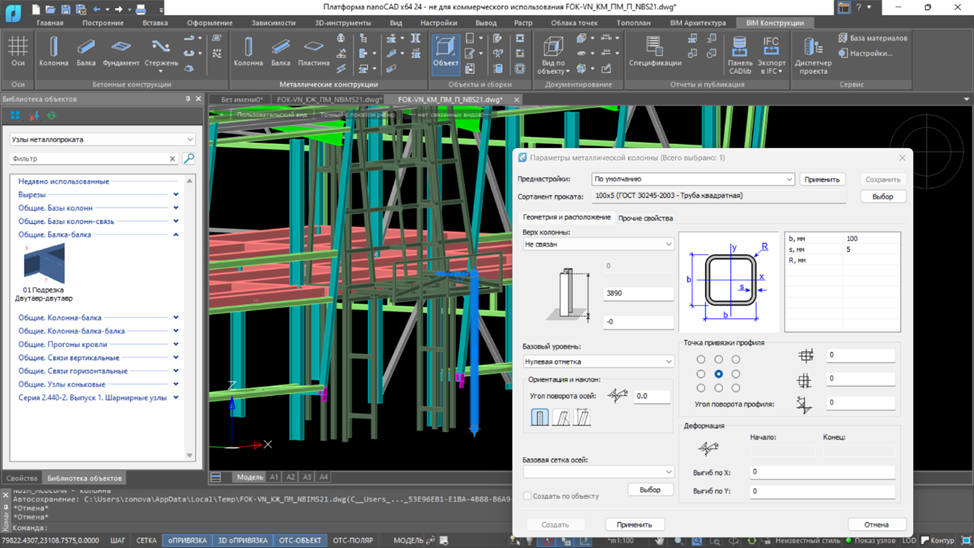

Инструменты моделирования металлических конструкций

Создание металлических колонн, балок, пластин, болтовых и сварных соединений, а также параметрических узлов металлоконструкций

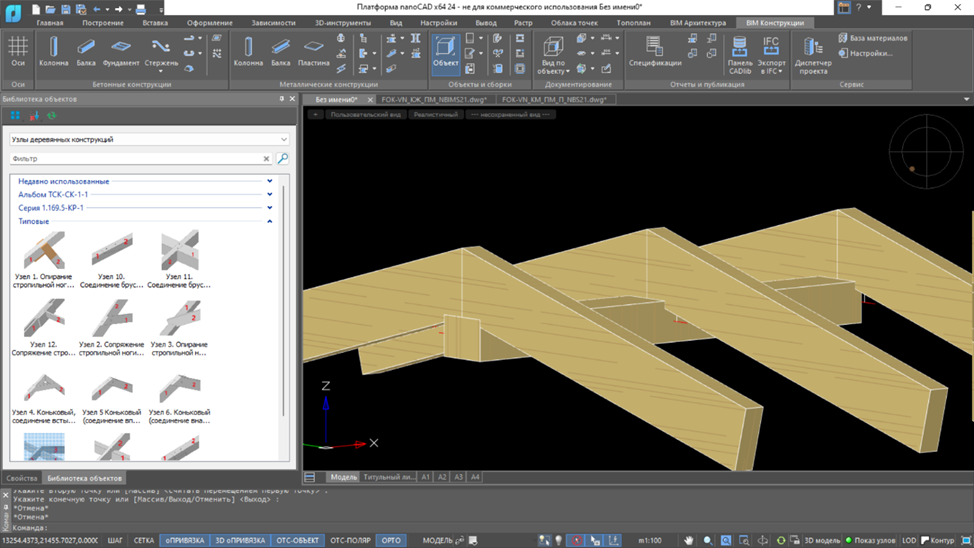

Инструменты моделирования деревянных конструкций

Создание деревянных колонн и балок (сечение, брус, брусок, доска, бревно), болтовых соединений, пользовательских параметрических узлов

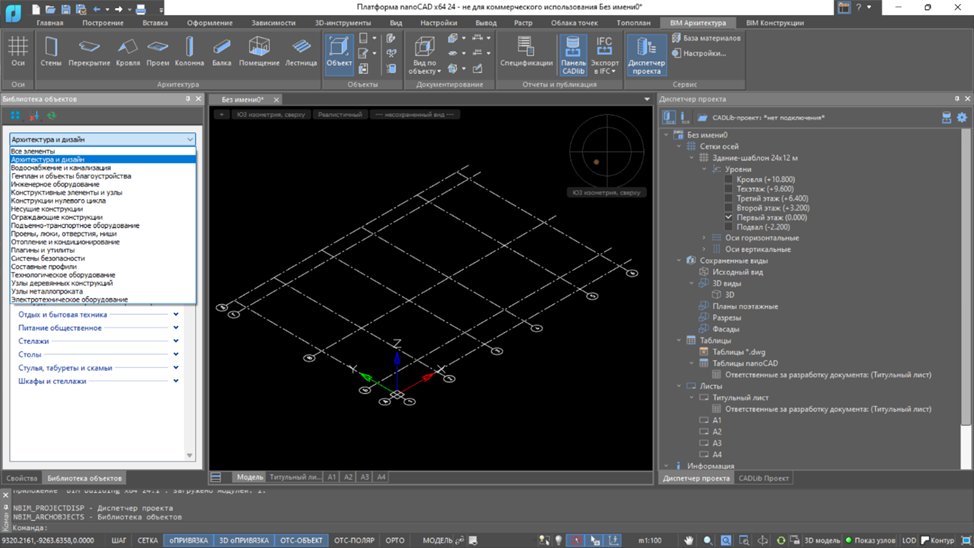

Оборудование и библиотека типовых решений

Встроенная библиотека типовых решений, а также инструменты развития и наполнения библиотеки объектами с гибкой системой задания атрибутивной информации

Документирование

Получение 2D-проекции из информационной 3D-модели с учетом требований к оформлению, а также с динамической связью «3D-модель – чертеж»

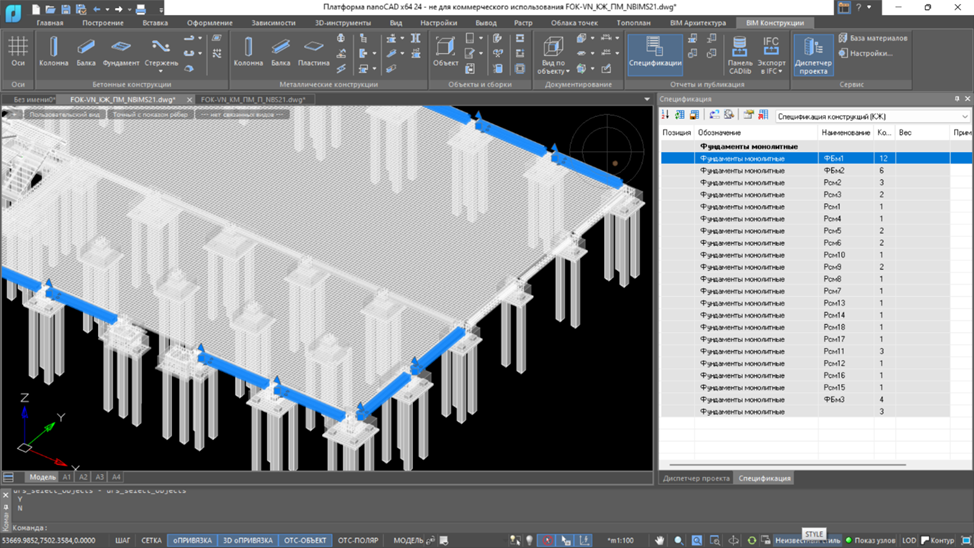

Специфицирование

Создание таблицы из информационной 3D-модели с учетом российских требований, включая таблицы со сложным форматированием

Экспорт данных

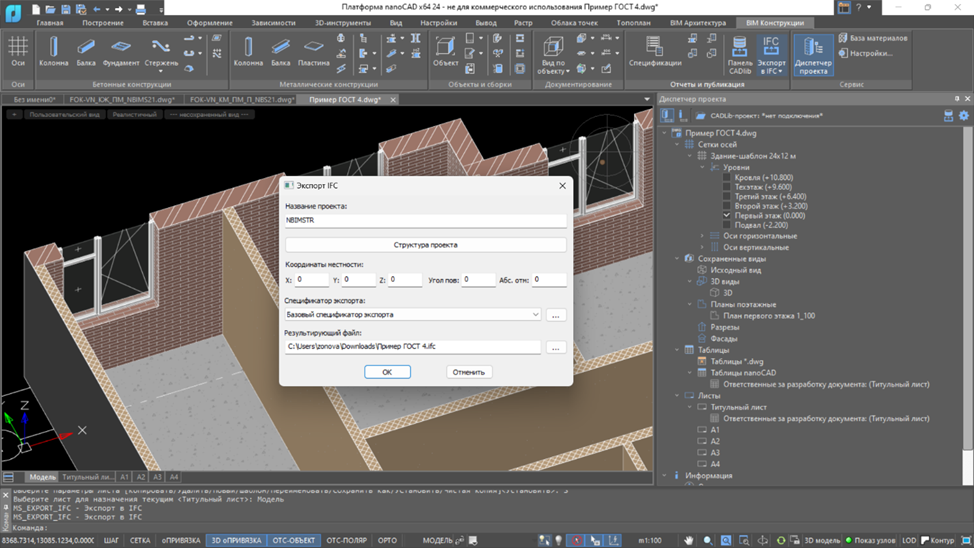

Экспорт данных в сторонние расчетные комплексы, а также в CADLib Модель и Архив и внешние форматы (IFC, 3D PDF и т.д.)

Задачи nanoCAD комплект Строительство

  • Создание информационных моделей зданий и сооружений с автоматическим получением чертежей и спецификаций
  • Разработка конструктивных разделов, включая металлоконструкции и железобетон, с выпуском марок КЖ, КЖИ, КМ
  • Подготовка ПОС и ППР (стройгенплан, временные объекты, технологические карты и коммуникации)
  • Проектирование и формирование документации в соответствии с требованиями российских нормативных документов
  • Управление проектом и быстрая навигация по элементам модели. Проверка модели на коллизии и соответствие нормативным требованиям
  • Автоматизированное получение документации – чертежей, разрезов, фасадов, поэтажных планов – непосредственно из модели

Преимущества

  • Экономия до 60% на лицензиях. Стоимость комплекта nanoCAD комплект Строительство значительно ниже, чем при покупке каждого продукта по отдельности
  • Максимальная совместимость без потерь.  Единая *.dwg-среда проектирования с поддержкой IFC позволяет эффективно работать в связке с технологией информационного моделирования
  • Инструменты оформления по стандартам Российской Федерации. Соблюдение стандартов и норм оформления проектной документации по ГОСТ

Ключевые возможности

Проектирование с применением библиотек и умных объектов

Возможность создания чертежей, моделей с использованием готовых библиотек и информационно-параметрических объектов

Автоматизированный выпуск чертежей, спецификаций и ведомостей

Генерация выходных документов по шаблонам с привязкой к данным модели и чертежа без ручного пересчета

Выпуск проектной и рабочей документации

Комплексное решение для подготовки архитектурно-конструкторской документации и организации строительства

nanoCAD комплект Строительство включает в себя следующие решения на базе Платформы nanoCAD
