ПК ЛИРА – очередная глава в развитии программного комплекса, соединившая в себе неизменное качество и удобство всех предыдущих версий ПК ЛИРА 10 с самыми современными методами и технологиями программирования. ПК ЛИРА была презентована в декабре 2016 года и получила много положительных отзывов в профессиональной среде.

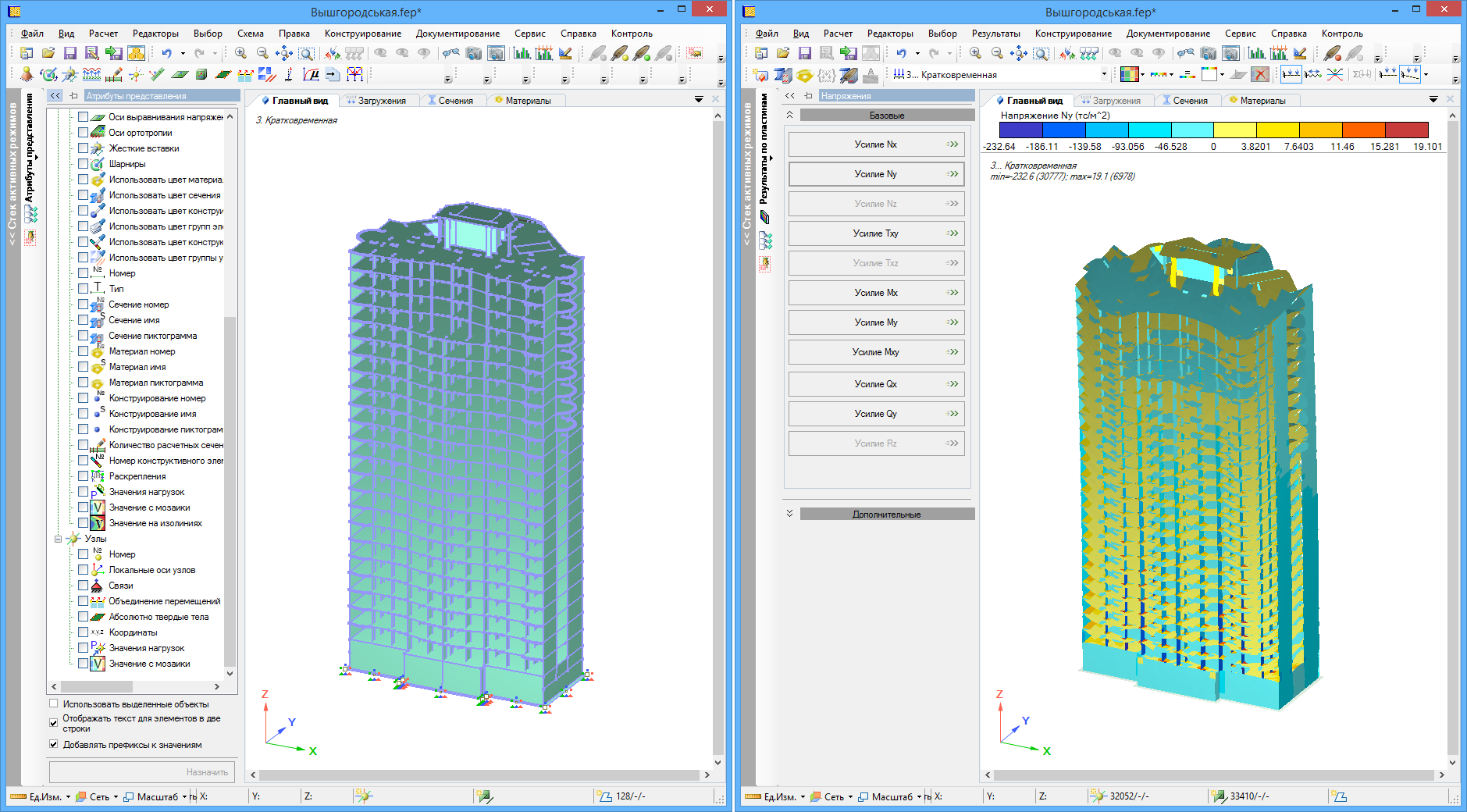

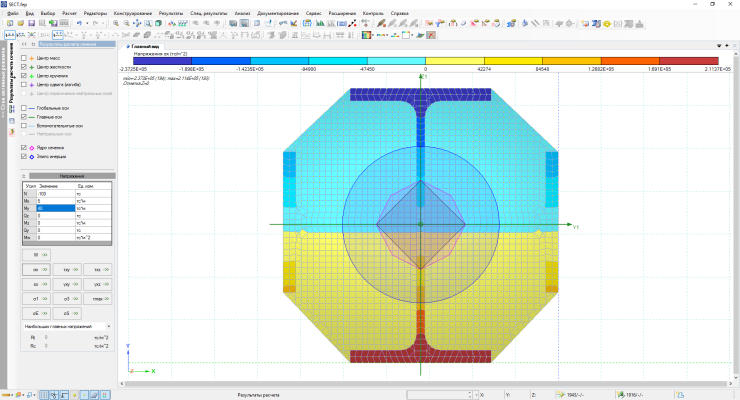

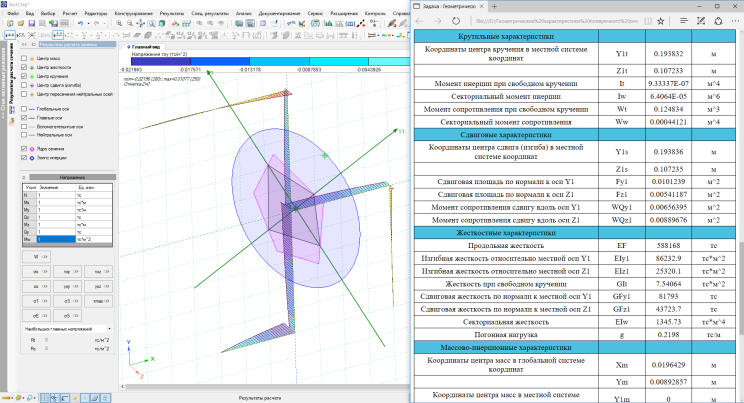

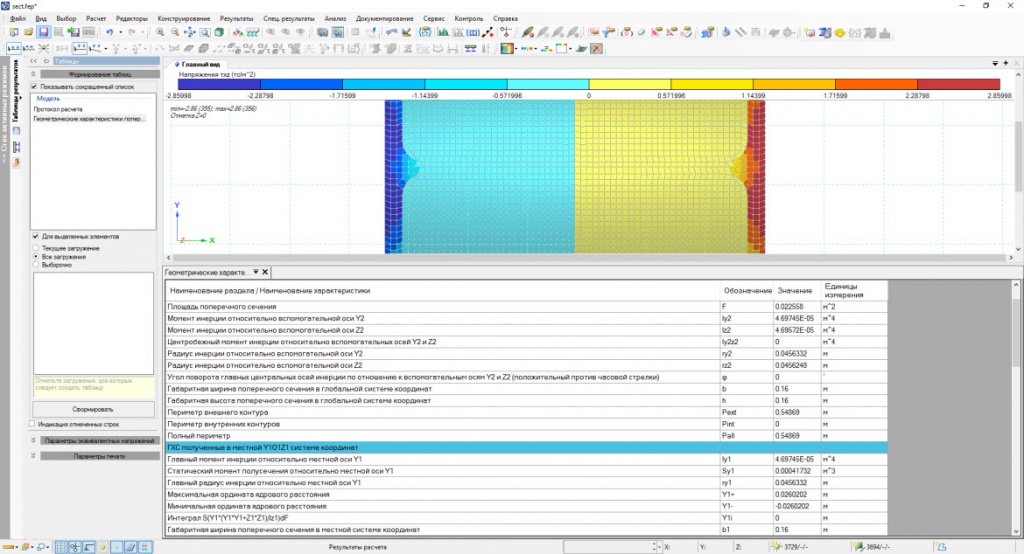

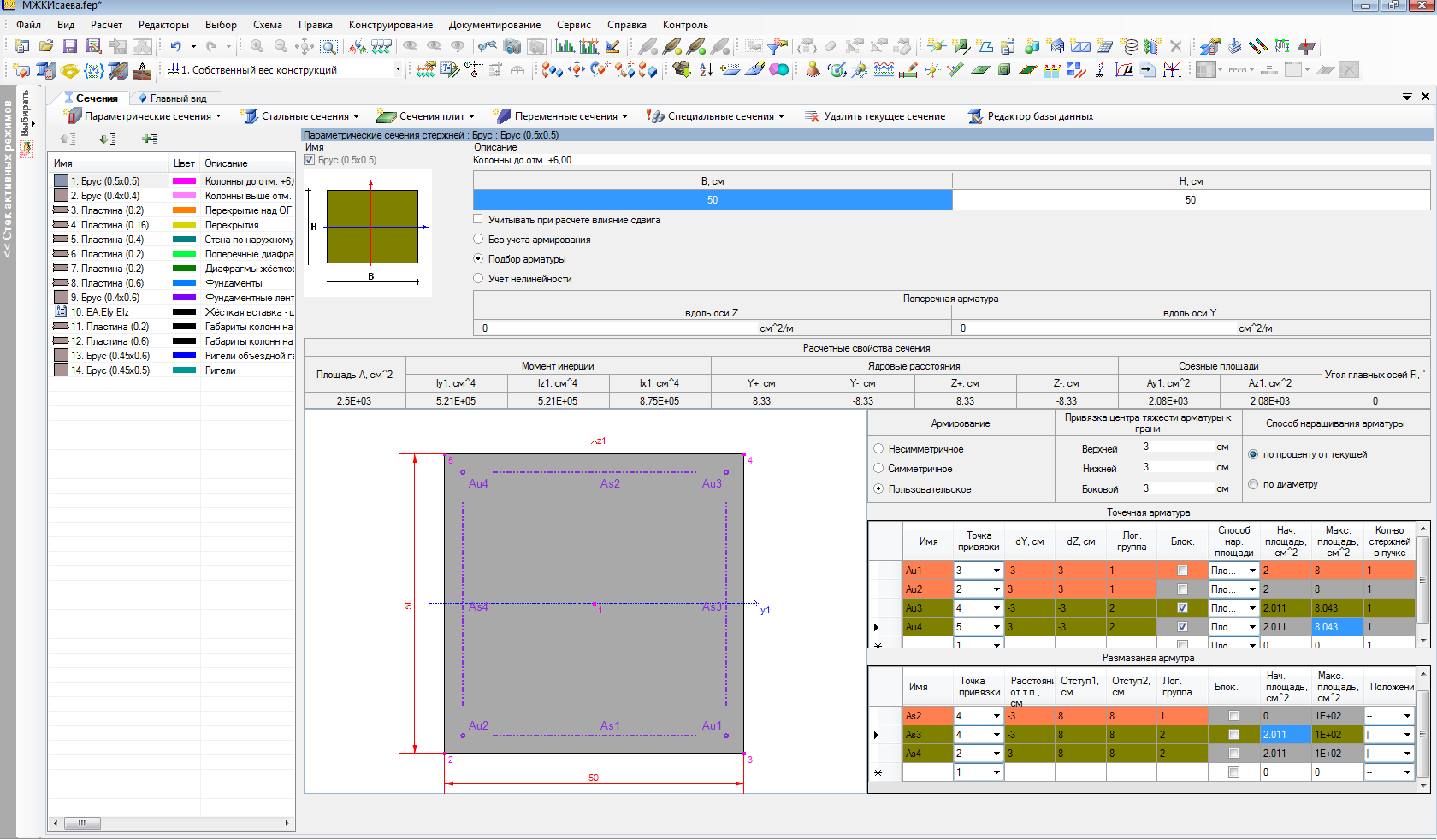

• Добавлена возможность расчёта упруго-геометрических характеристик композитных произвольных поперечных сечений стержне и анализа напряжения от действующих усилий, включая нормальные напряжения от бимомента.



• Реализовано решение стационарной задачи теплопроводности, что позволяет определить распределение температурных полей для конструкций произвольной геометрии с дальнейшим определением напряженно-деформированного состояния.
• В ПК ЛИРА добавлен одноузловой конечный элемент упругой связи «Свая» (КЭ 57), моделирующий работу сваи, как стержневой конструкции на упругом основании с учетом прилегающих слоев грунта. КЭ 57 реализует взаимосвязь с редактором «Грунт» и с калькулятором «Вычисление жесткостей одиночной сваи». Данный элемент позволяет значительно облегчить моделирование расчетных схем «сооружение ‑ фундамент ‑ основание», основанных на модели грунта, как линейно-деформируемой среды. Его жесткость может задаваться как численно, так и определяться автоматически в зависимости от геологии площадки строительства, заданных параметров свай, а также их расположения в расчетной модели здания или сооружения.

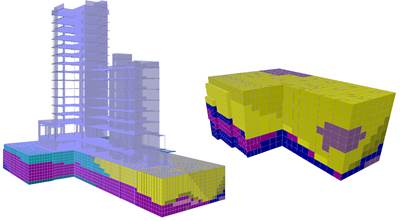

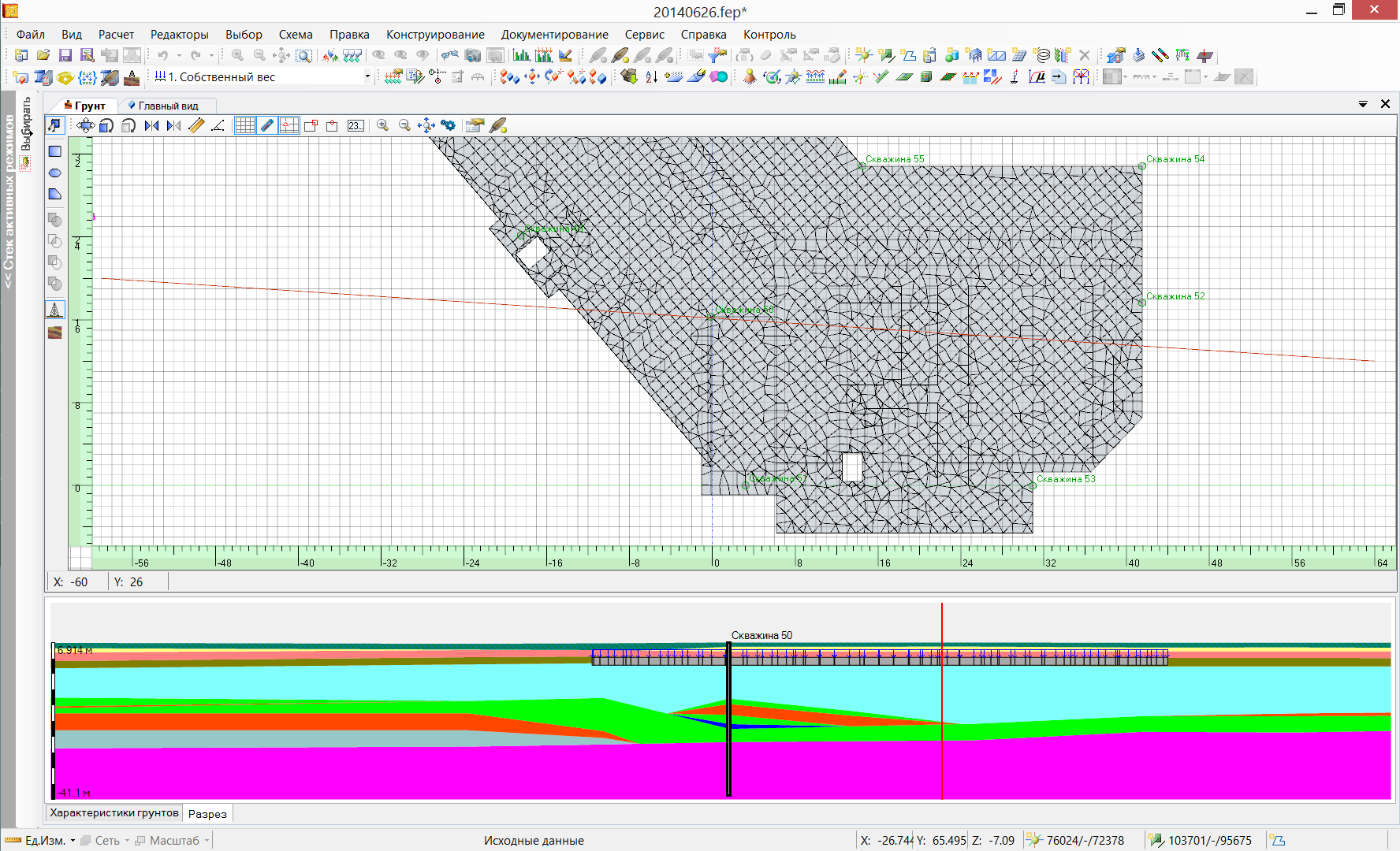

• По заданной геологии и физико-механическим характеристикам слоев грунта выполняется построение трехмерной модели грунта. На основе этой модели можно производить генерацию грунтового массива в конечно-элементную модель основной схемы. При этом автоматически назначается материал каждому конечному элементу грунта. Такая модель может быть использована для более точного расчета системы «сооружение - фундамент - основание», в том числе и с учетом нелинейной работы грунтового основания.



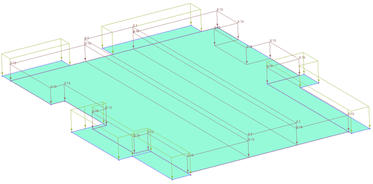

• Реализованы нагрузки, не привязанные к сети конечных элементов. Это позволило расширить возможность импорта нагрузок из Revit версий 2016-2017.

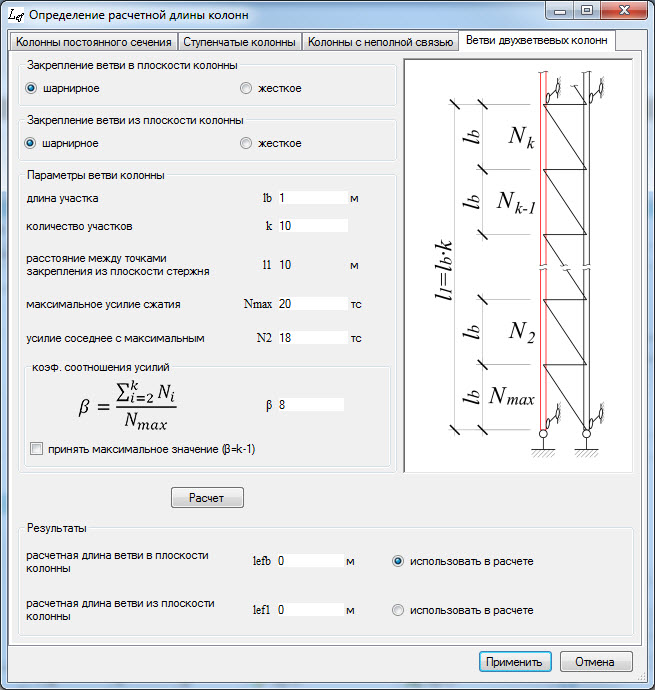

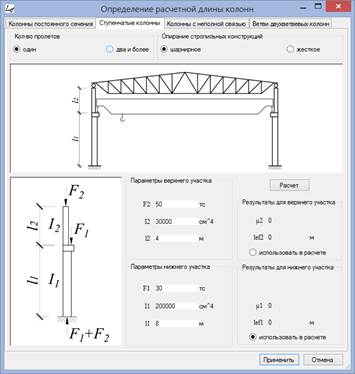

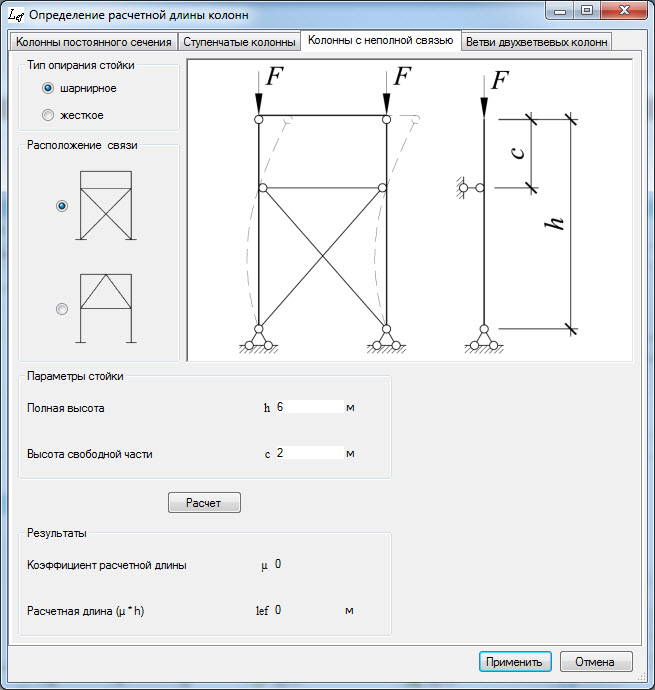

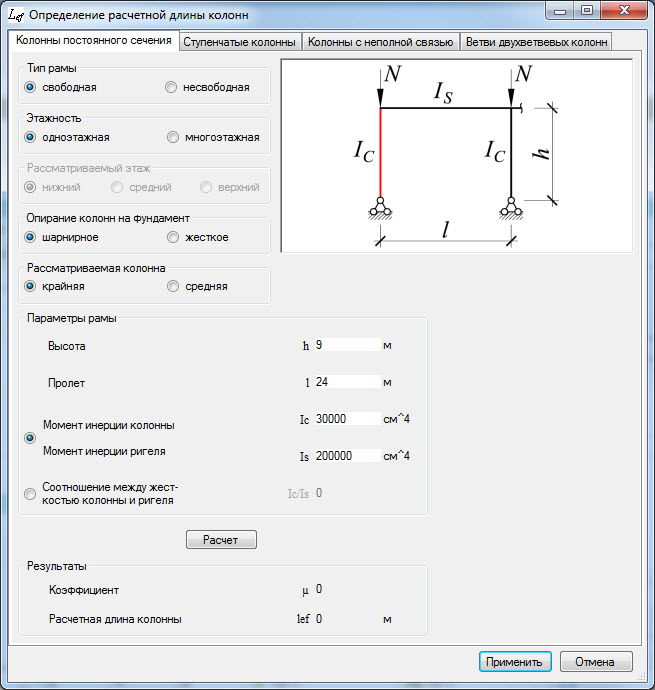

• При задании расчетных длин в параметрах конструирования можно воспользоваться соответствующей утилитой, которая определит значение в соответствии с нормативными и справочными документами.



Основные возможности ПК ЛИРА

ПК «ЛИРА» расширяет возможности приложения и делает работу специалистов намного проще и удобней. Изменения коснулись целого ряда инструментов и средств разработки:

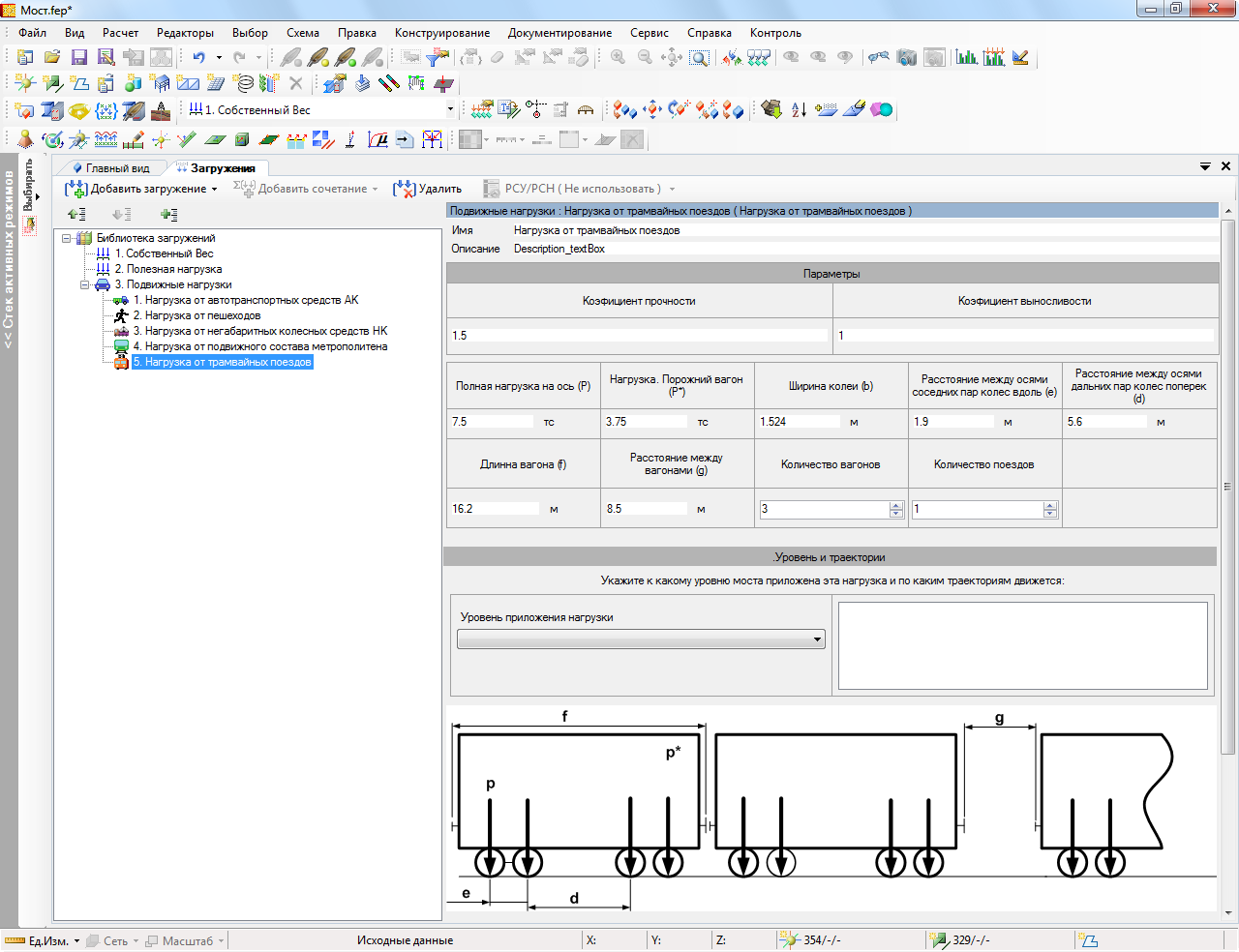

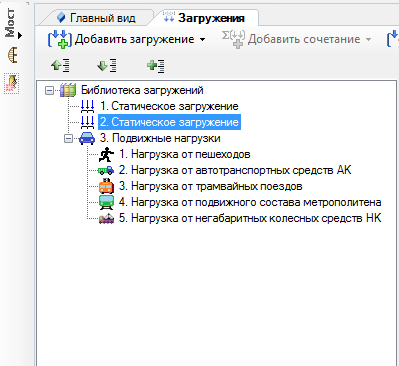

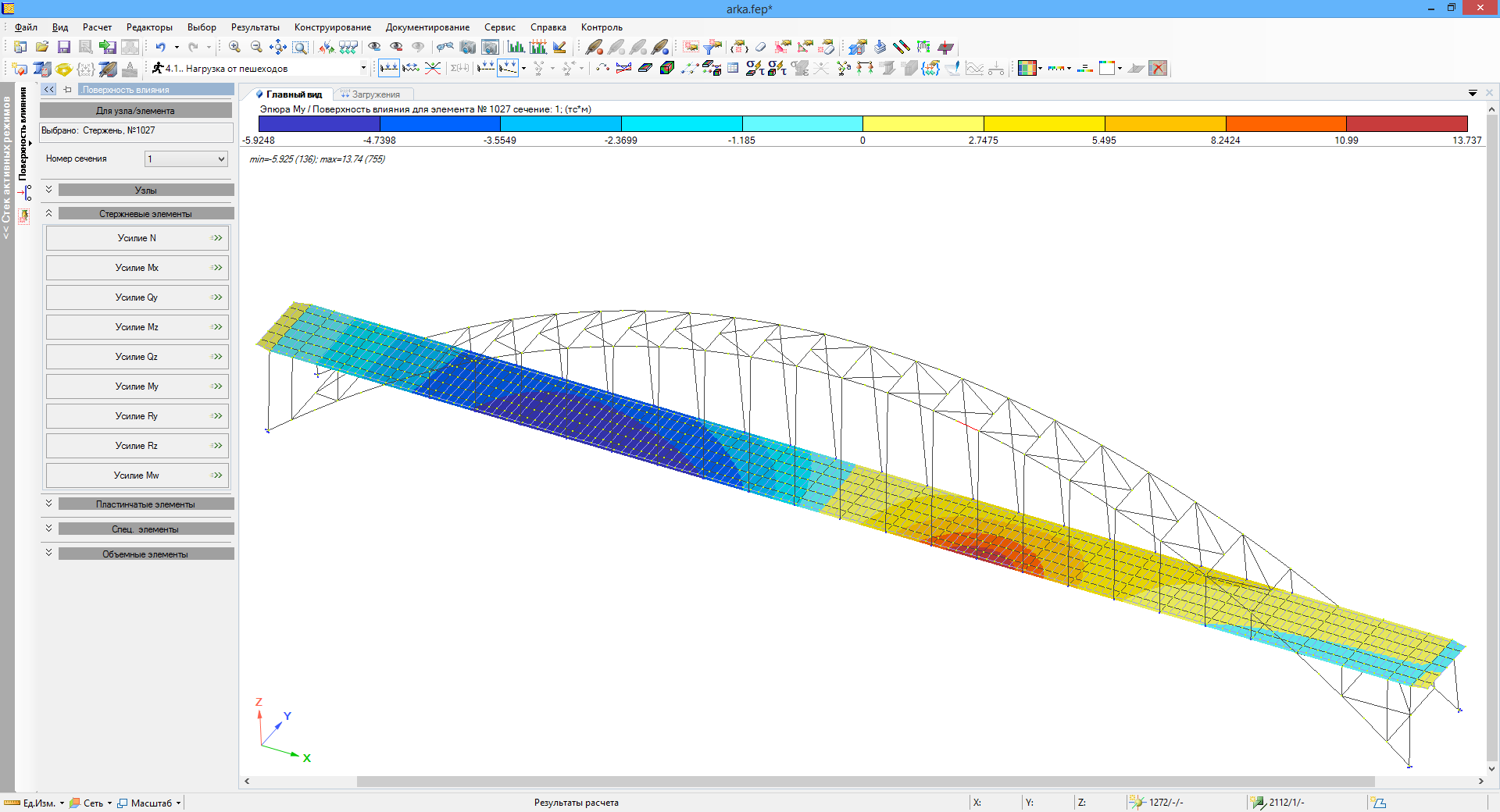

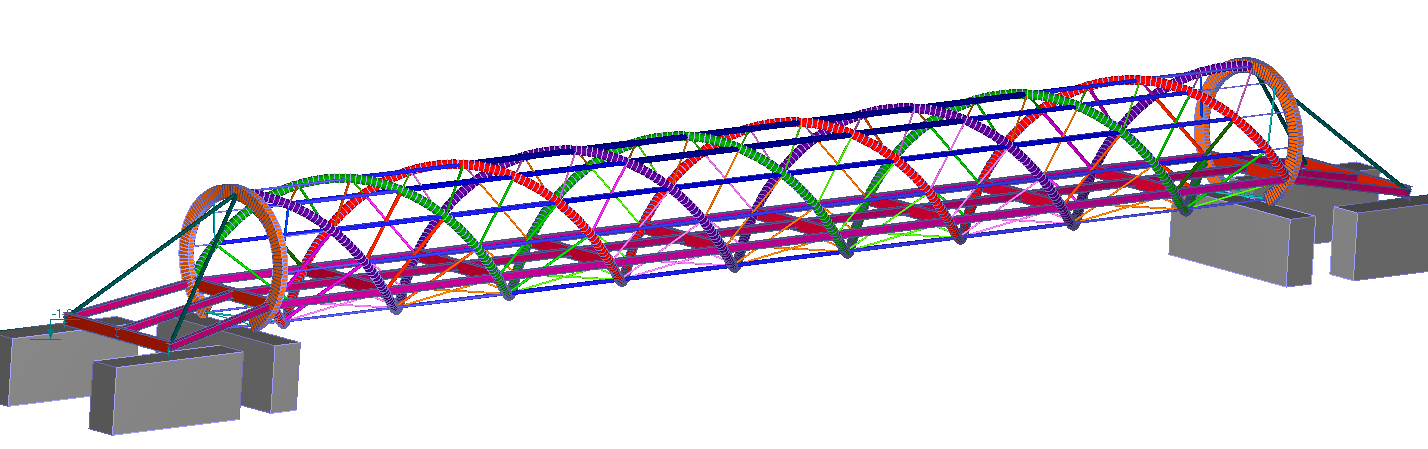

1. Система «Мост» с интуитивным заданием начальных данных и необходимой точностью вычислений при учете ширины колеи подвижных нагрузок. Появилась возможность анализа и подготовки документов на основе графической информации. С помощью системы «Мост» можно рассчитывать сооружения, на которые действуют самые разные подвижные нагрузки (автомобильный транспорт, люди, железнодорожные составы, трамваи, негабаритные транспортные средства).



   Для увеличения нажмите на картинку

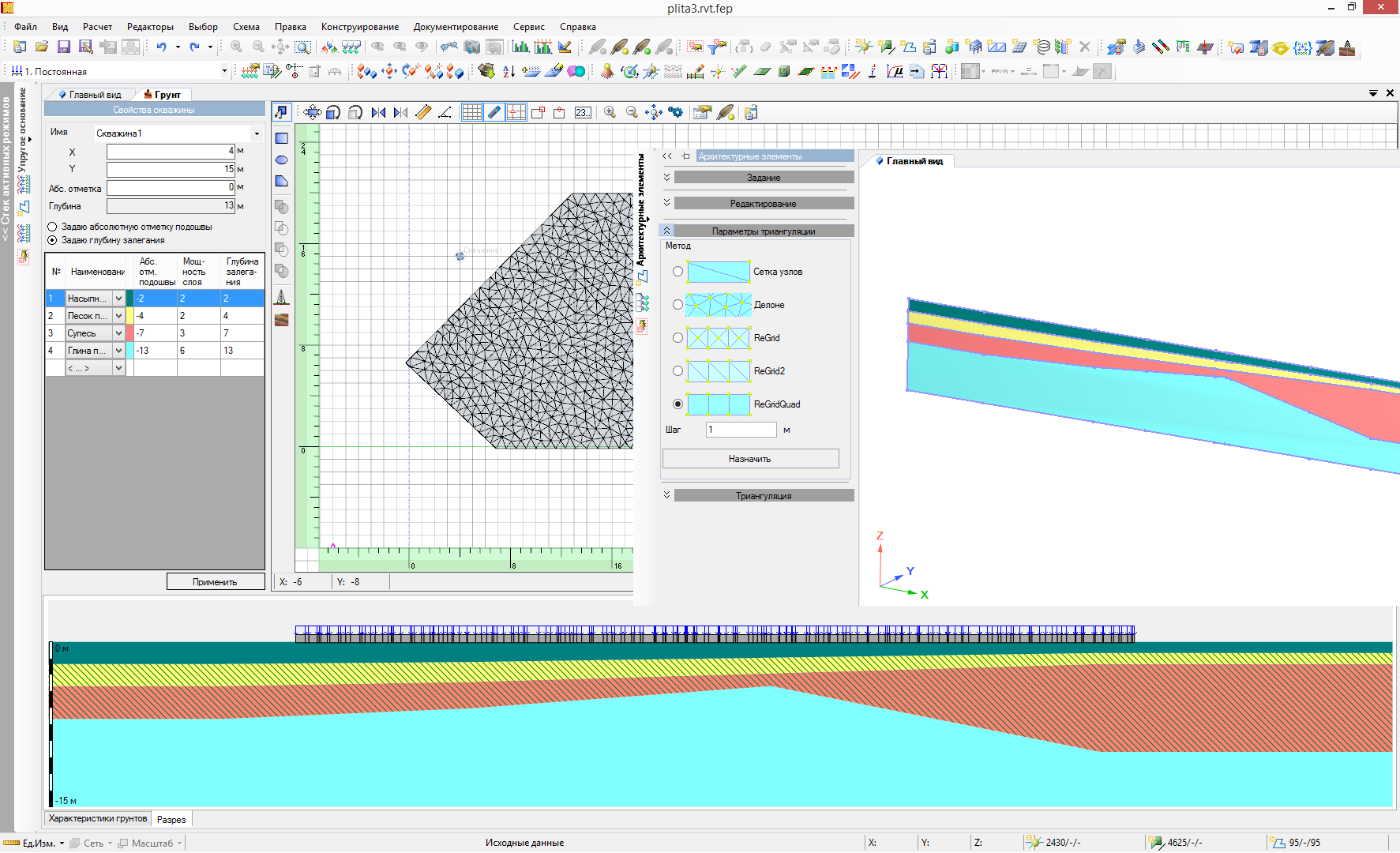

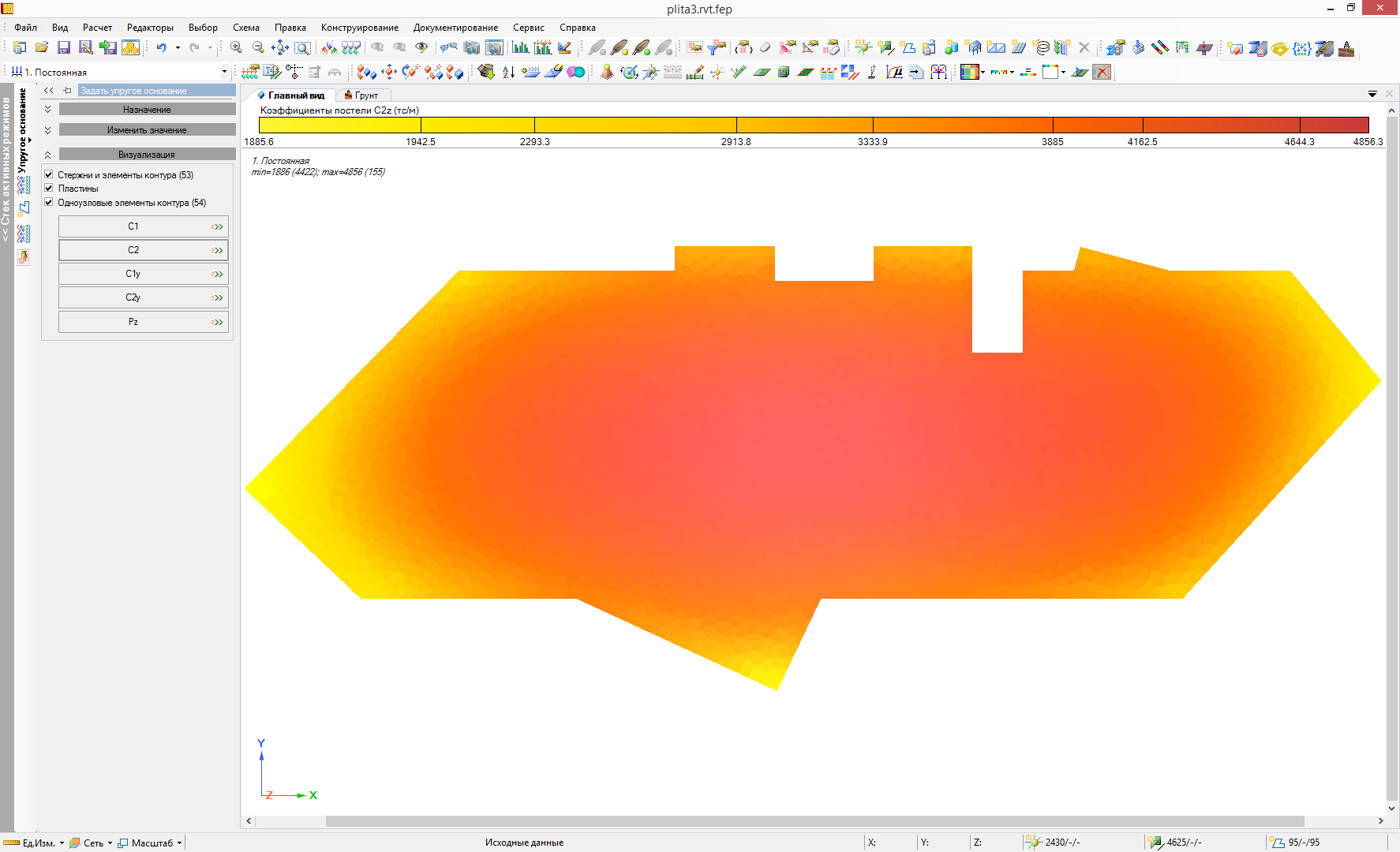

2. Система «Грунт» с улучшенным графическим представлением данных для автоматизации целого ряда расчетов. Среди нововведений можно отметить:
   • добавление разрезов скважин в процессе выполнения расчетов;
   • расположение скважин по центру;
   • последовательный выбор скважин, нагрузок;
   • вычисления С1 и С2 в многопоточном режиме;
   • добавление модели грунта из имеющихся расчетных схем;
   • двумерные расчетные схемы массивов грунта.

   Повысить скорость вычислений удалось благодаря применению многопоточного процесса.



   Для увеличения нажмите на картинку

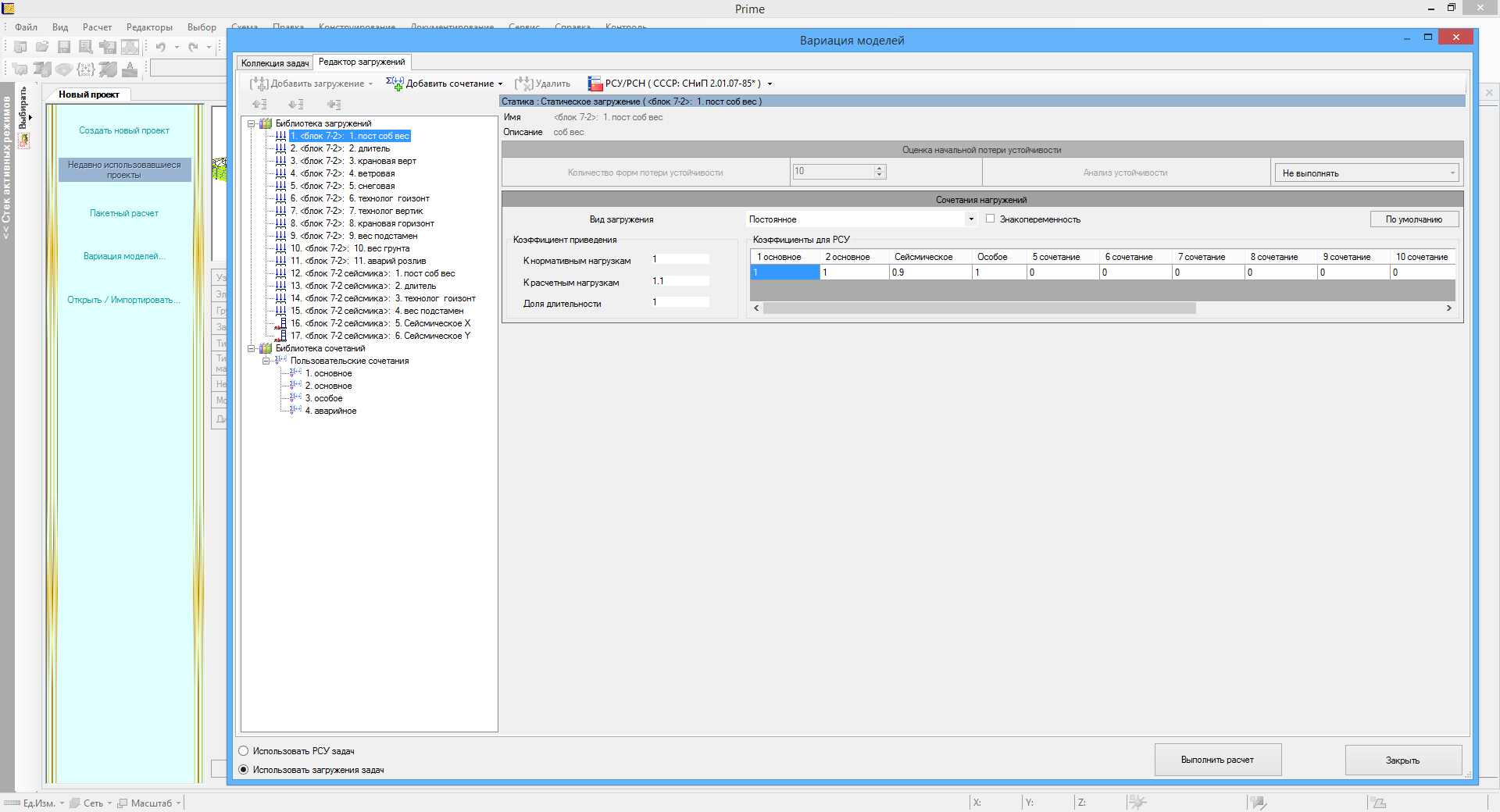

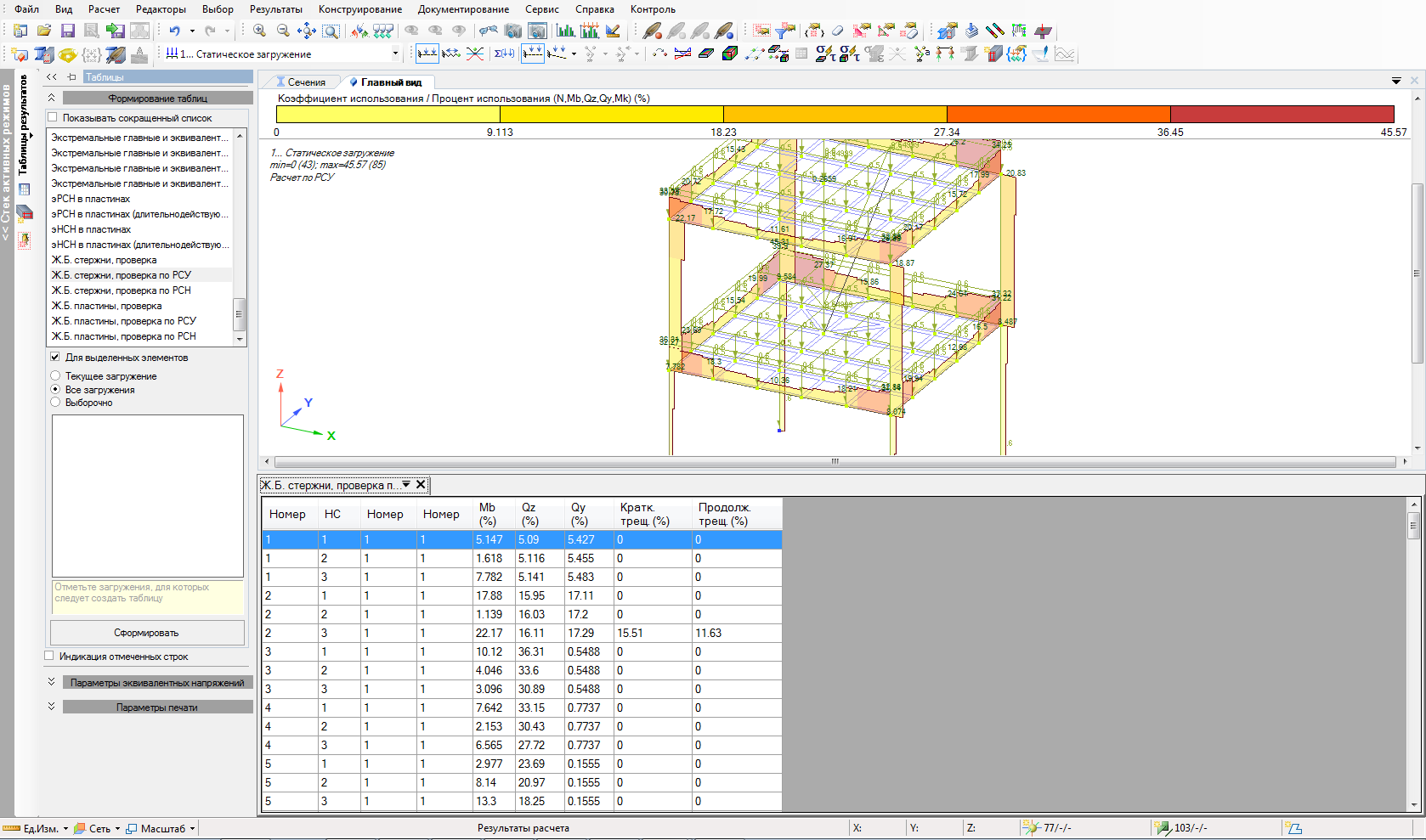

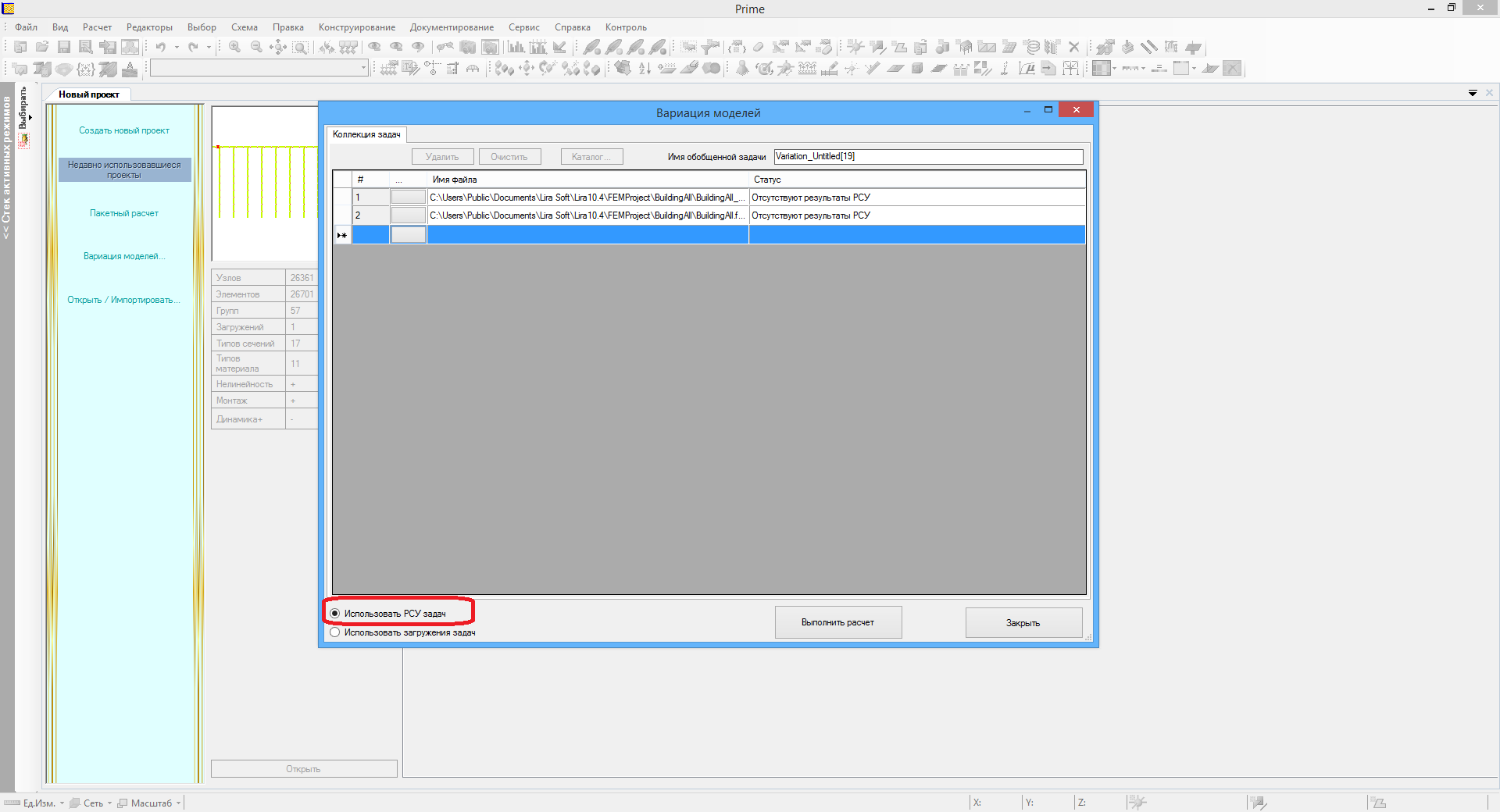

3. Вариация моделей. Можно работать с данными (усилия, перемещения) из различных расчетов с вычислением РСУ и РСН. В результате получают корректные расчеты сочетаний нагрузок. Полученные РСУ и РСН можно использовать в системах конструирования.


   Для увеличения нажмите на картинку

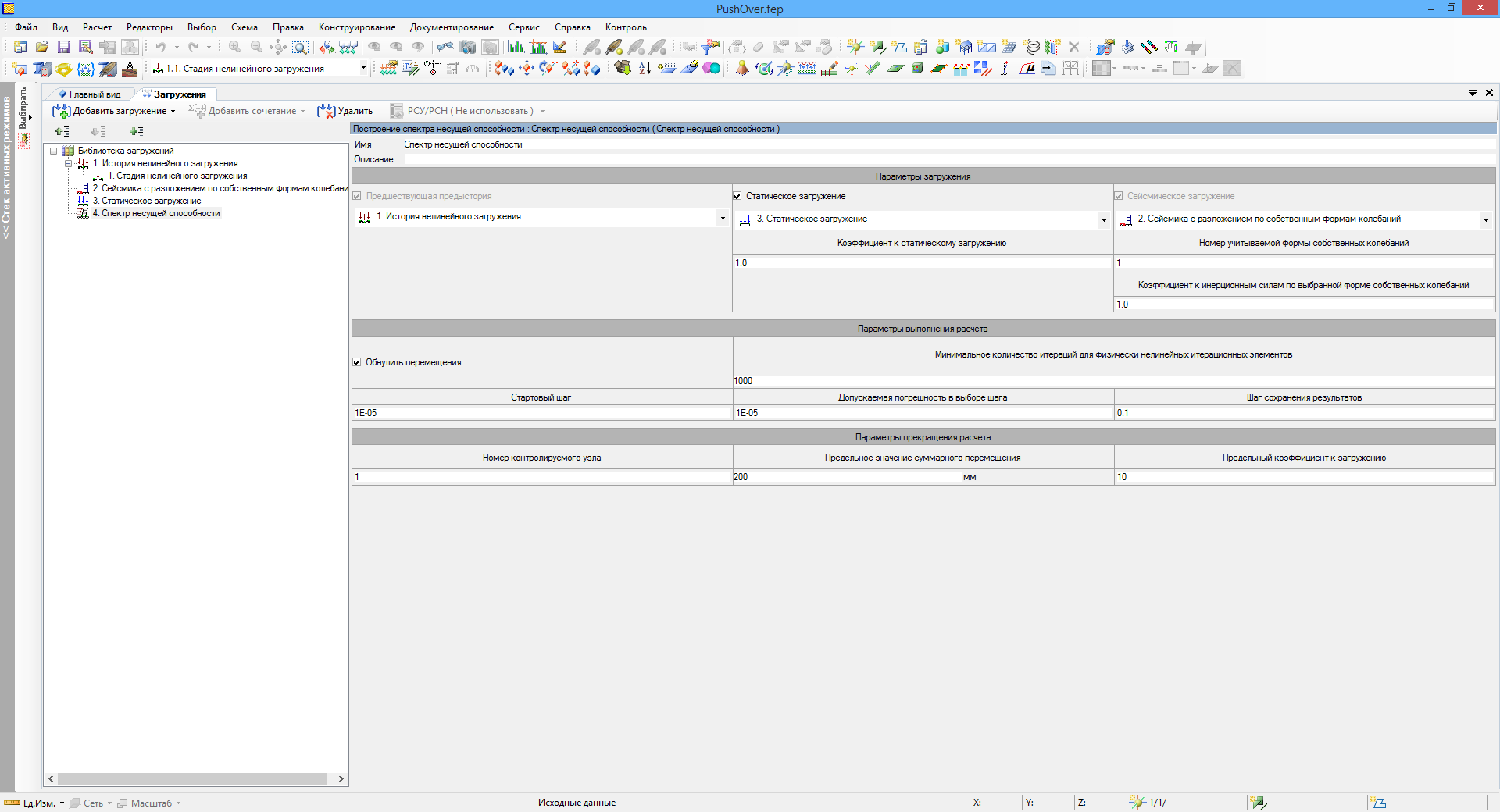

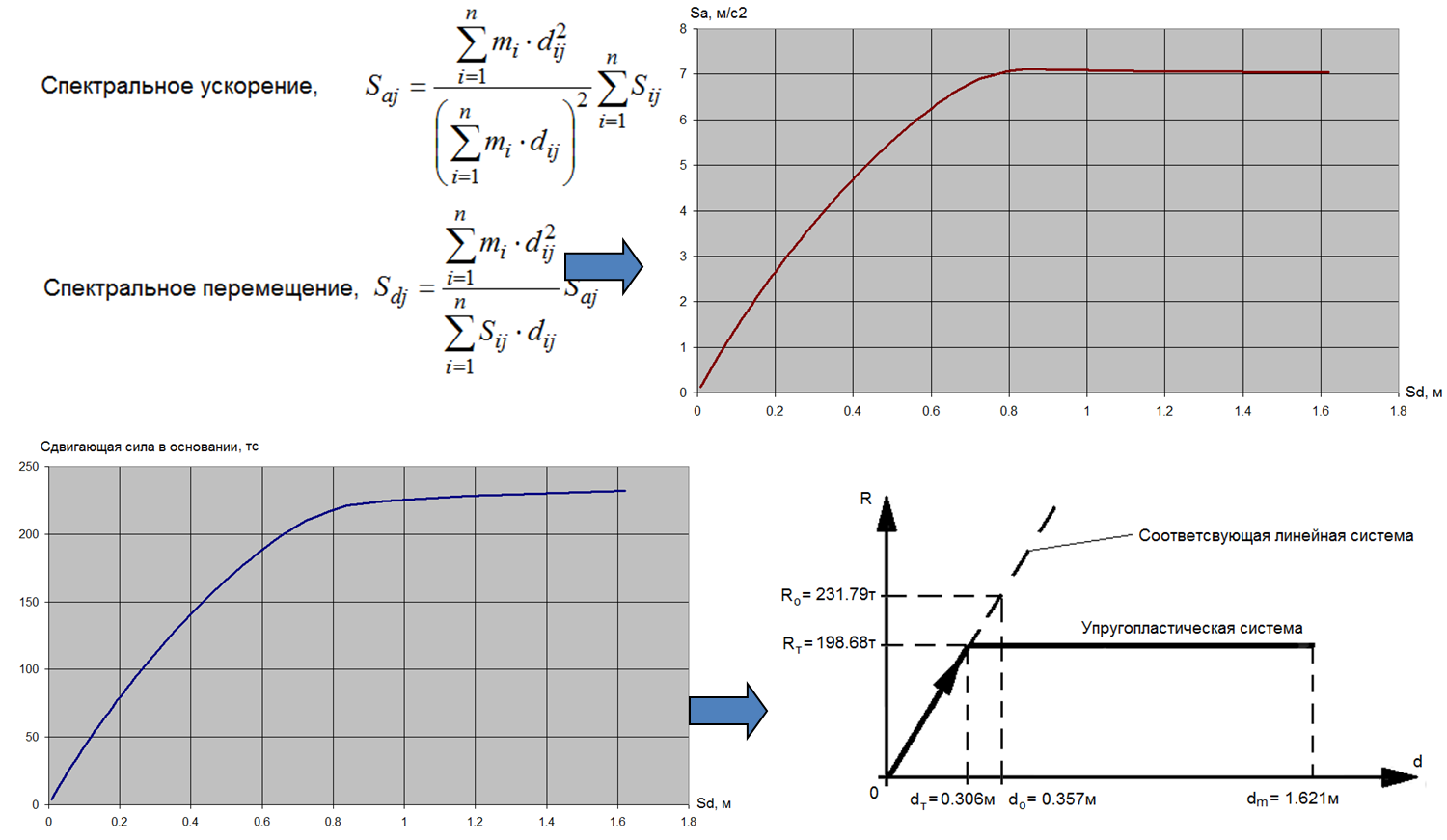

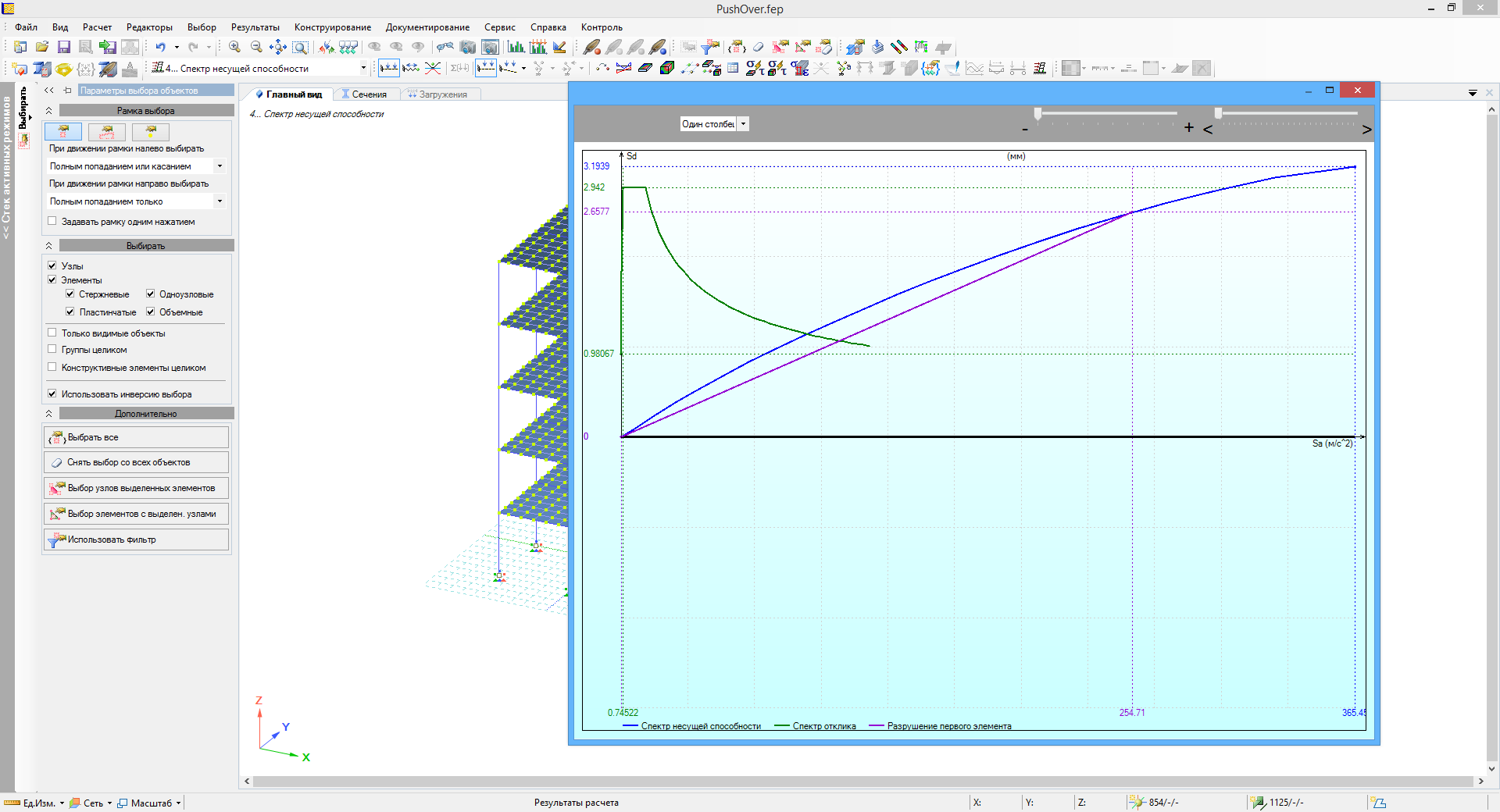

4. Pushover-анализ. С помощью системы Pushover-анализа создают модель поведения в случае сейсмического воздействия на выбранные конструкции. Несущая способность представлена в виде зависимости силы сдвига, приложенной к основанию и значений перемещения верхней части сооружения. Сейсмическое требование отображается, как спектр реакции. Система вычисляет динамическое равновесие, которое позволяет прогнозировать перемещения конструкций.



   Для увеличения нажмите на картинку

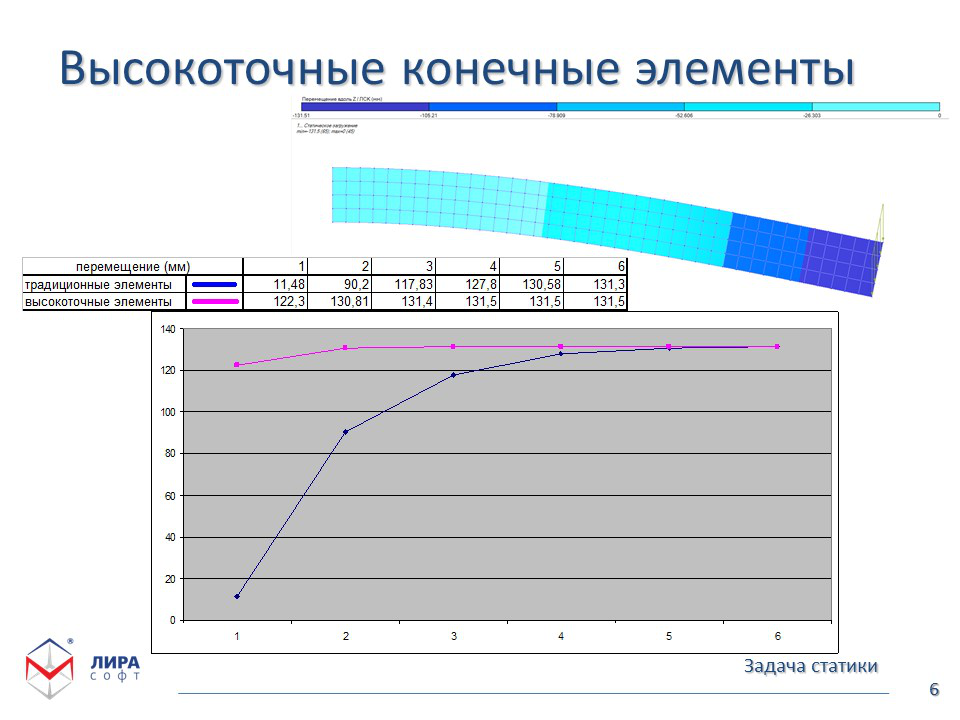

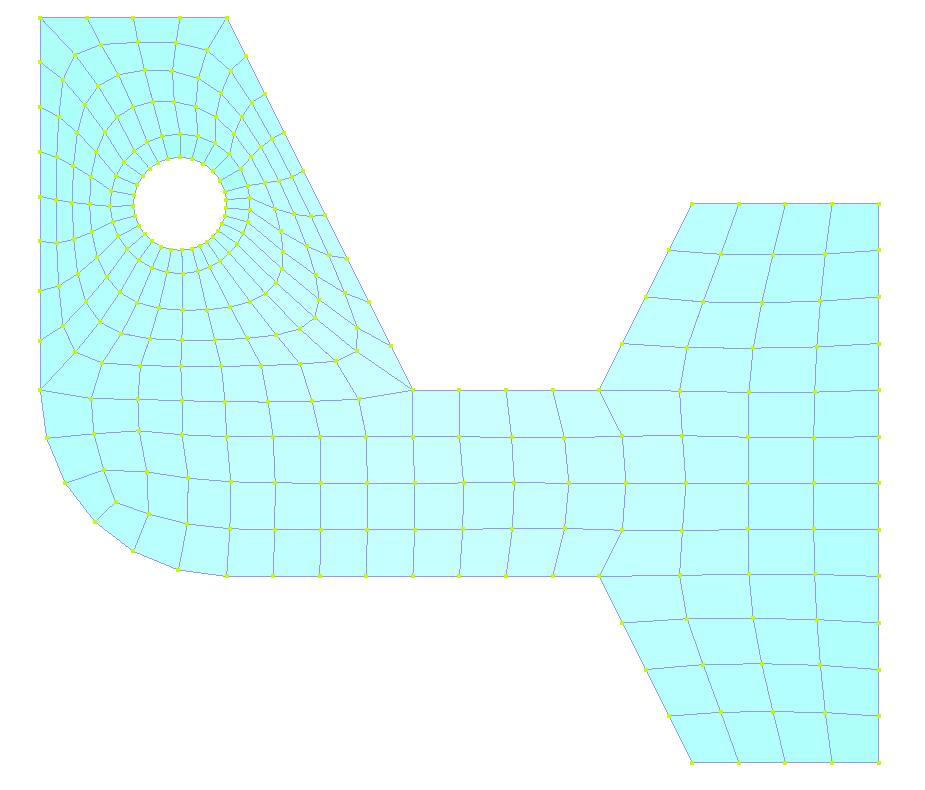

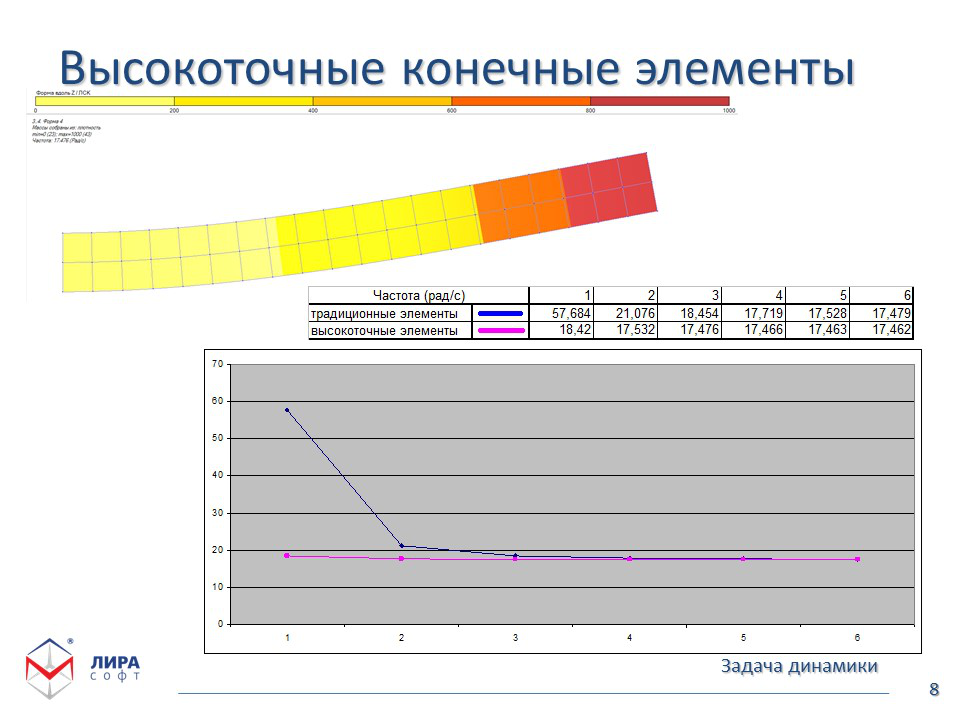

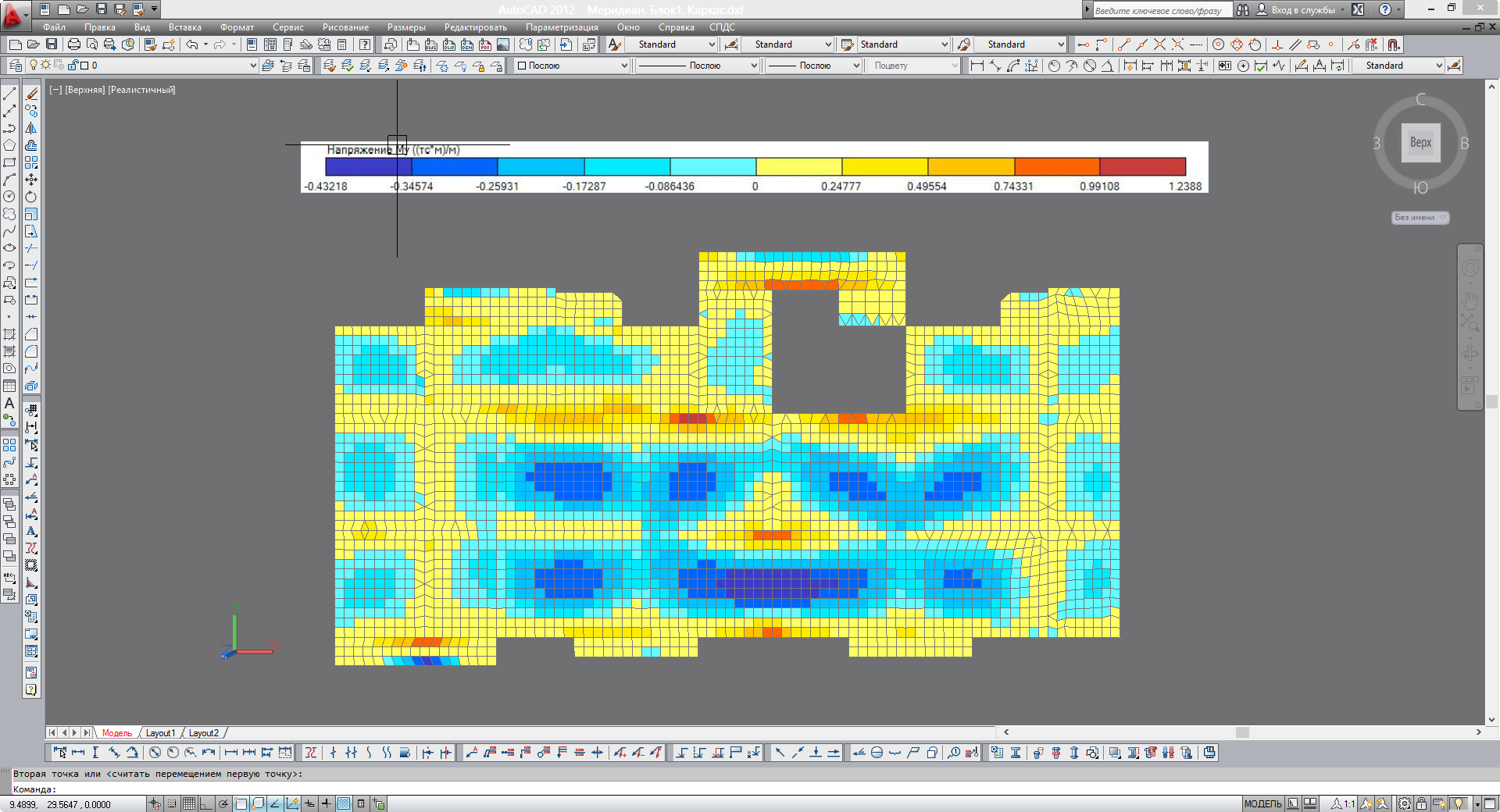

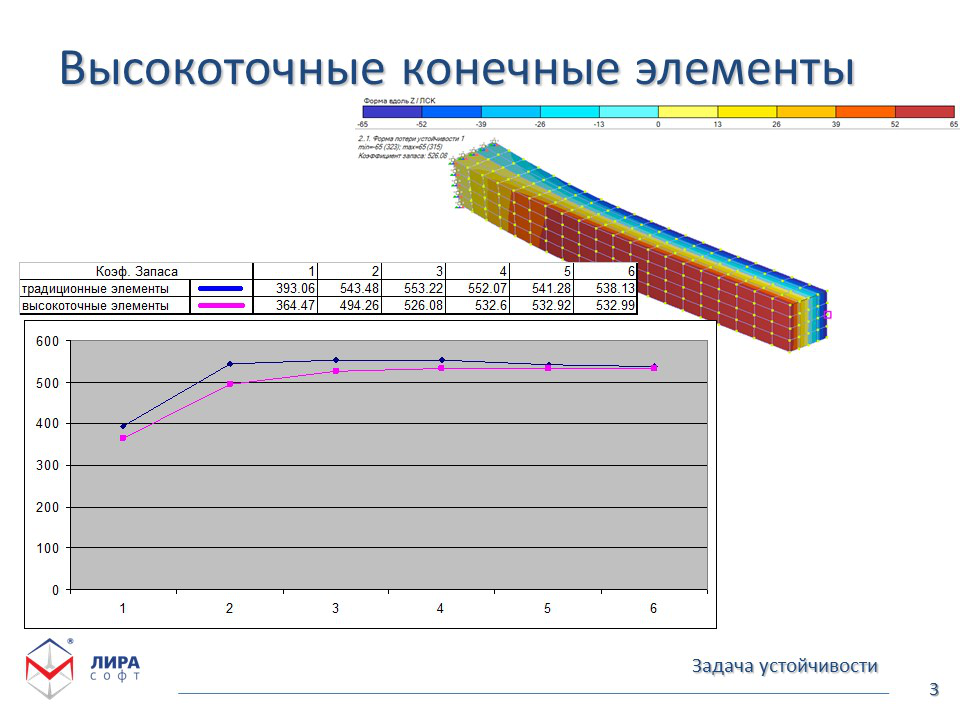

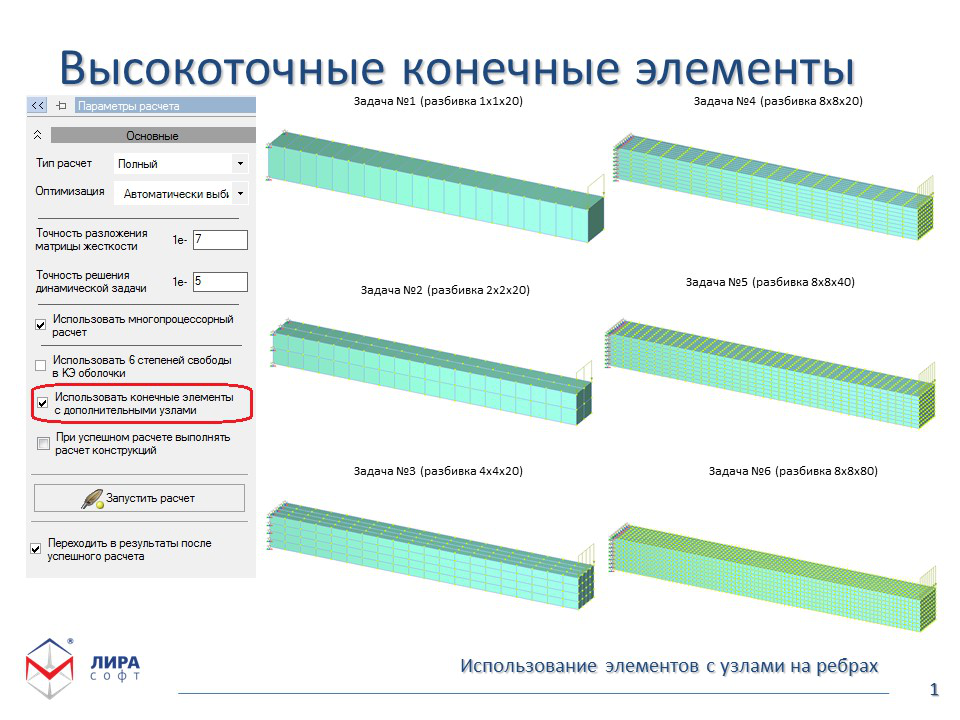

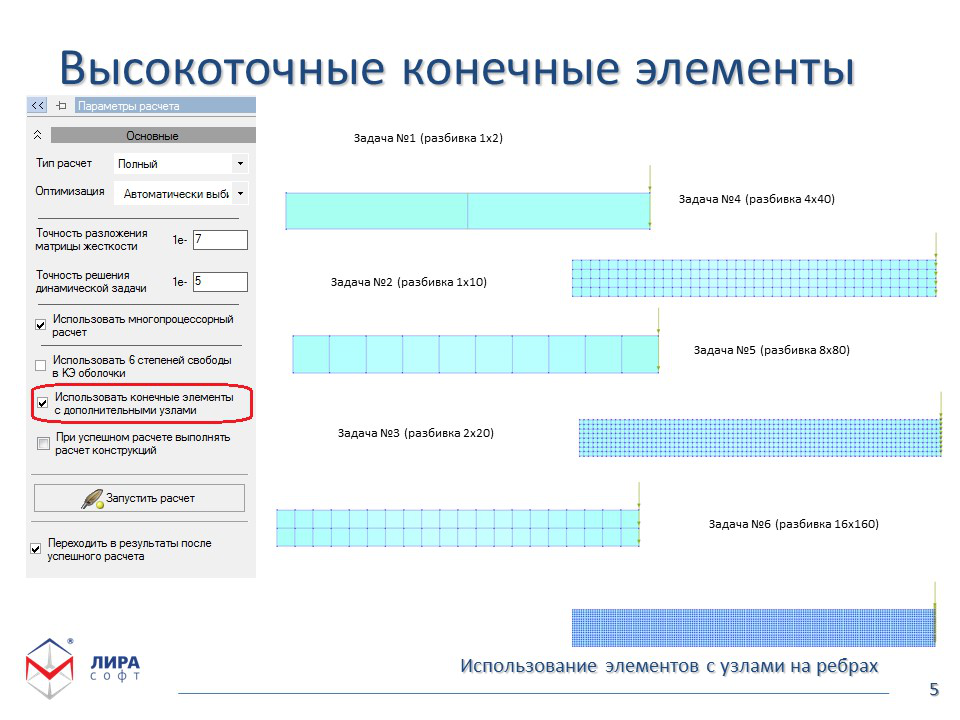

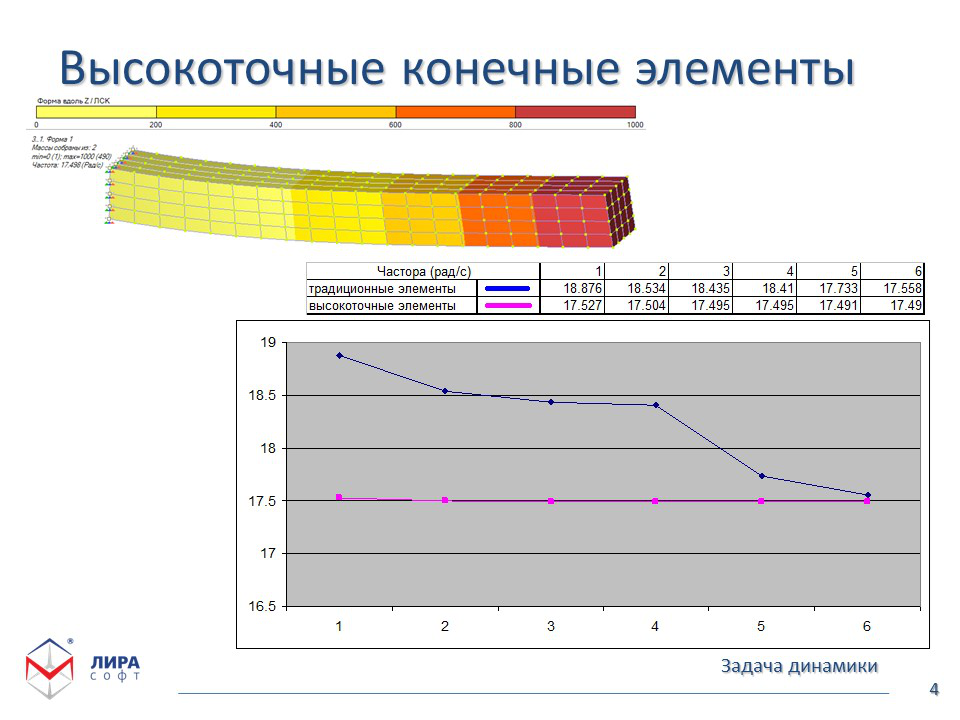

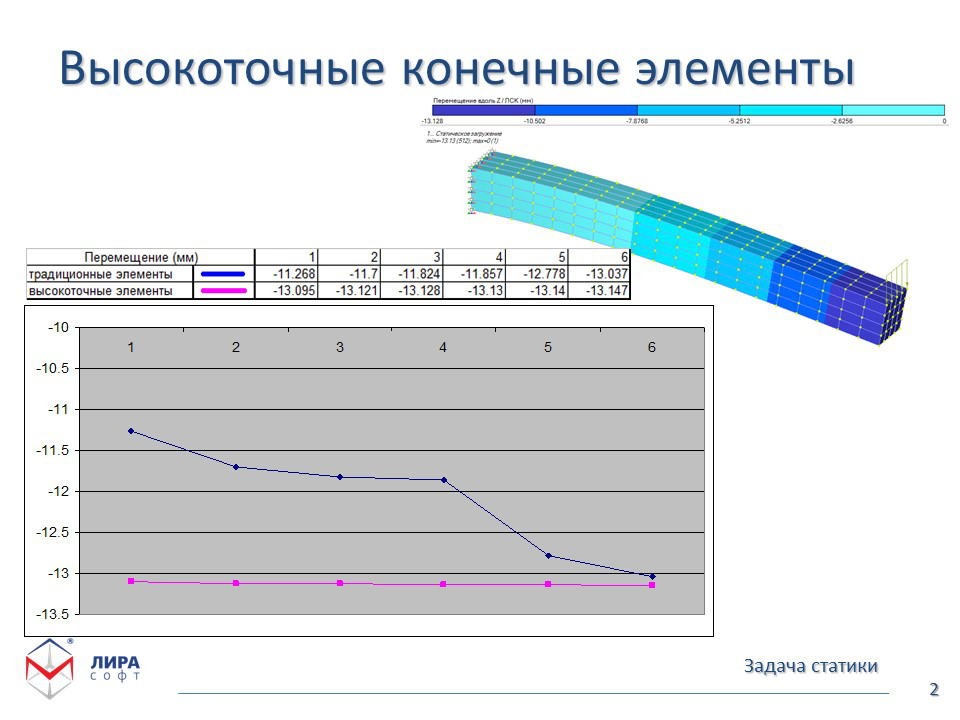

5. Конечные элементы с узлами в серединах сторон/ребер. Пользователю доступна работа с новыми конечными элементами, которые имеют промежуточные узлы на середине стороны или ребра. В результате существенно повышена точность расчетов при определенном количестве неизвестных. Пользователь сможет работать с линейными, а также физически и геометрически нелинейными КЭ (треугольные и четырехугольные балки-стенки, плиты, оболочки, тетраэдры и т. д.).




   Для увеличения нажмите на картинку

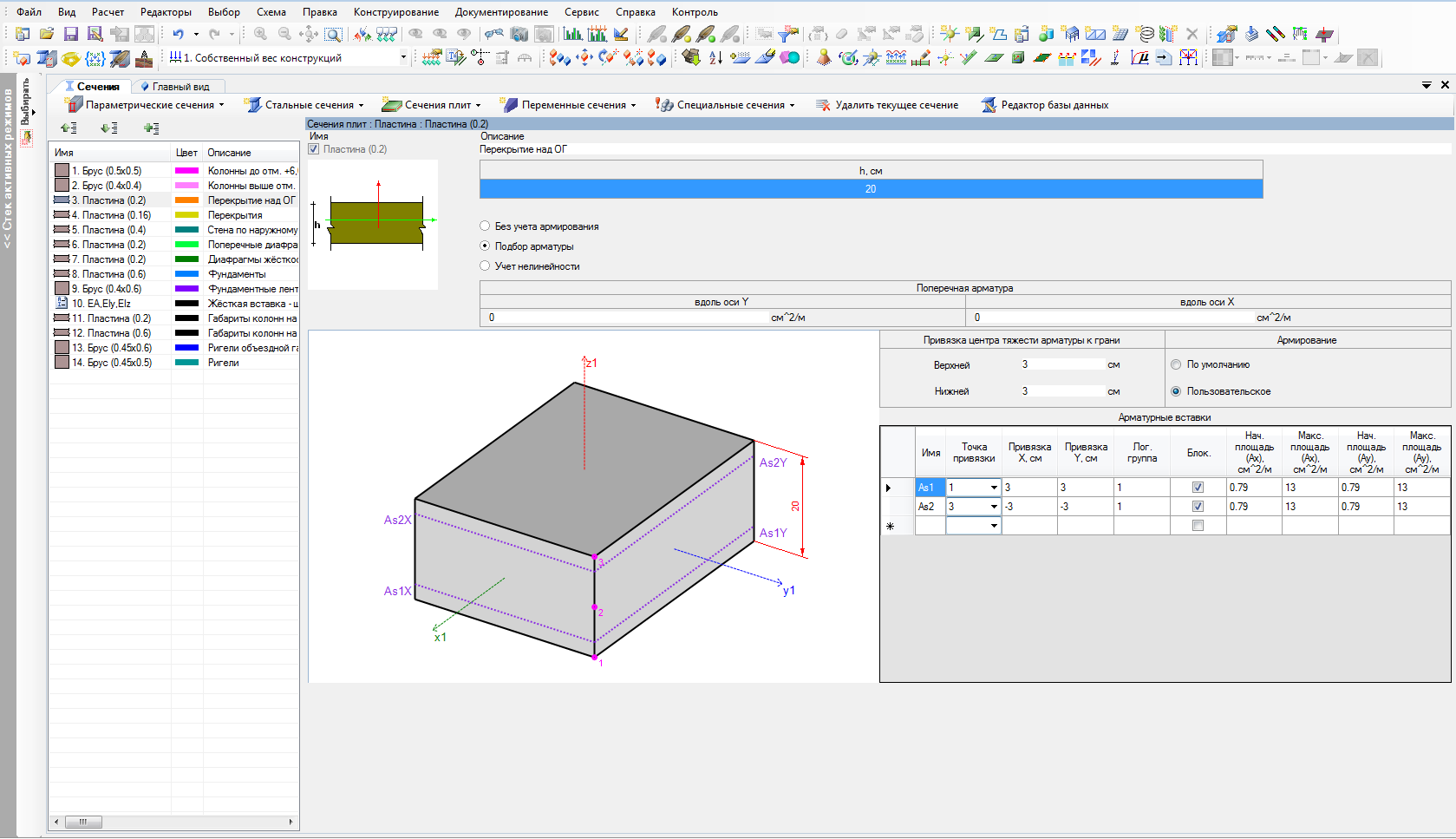

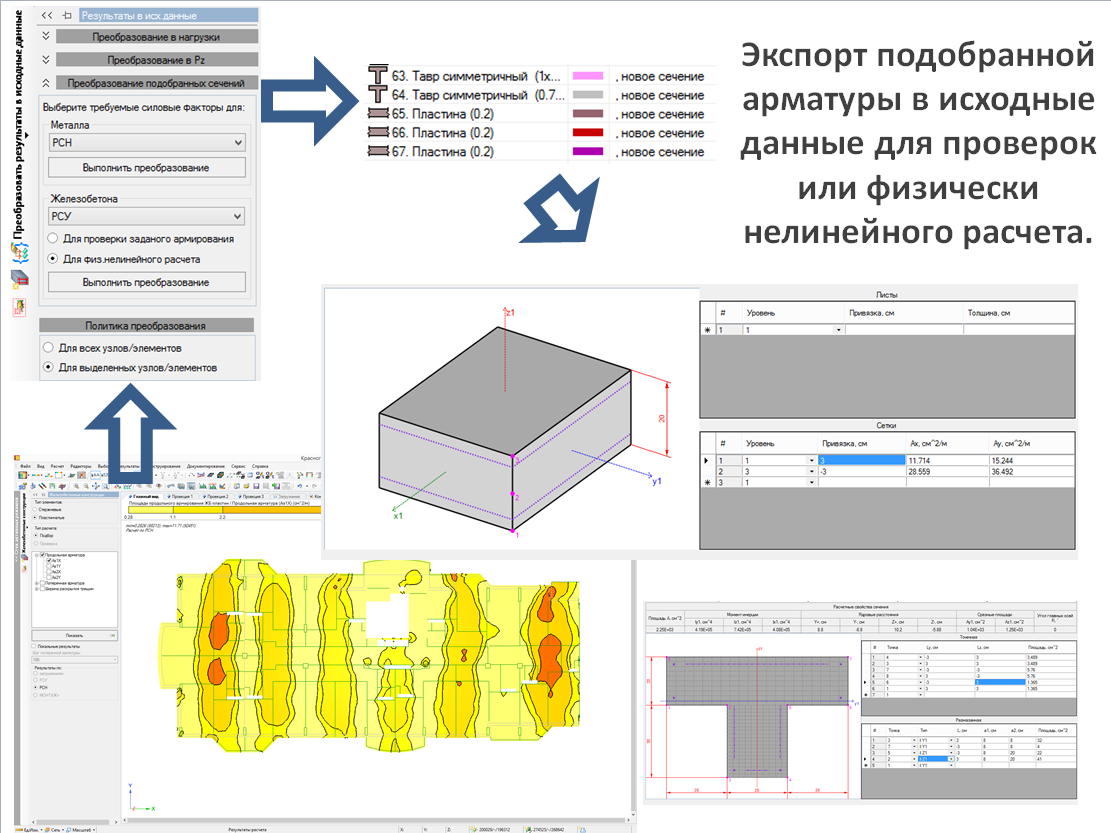

6. Железобетонные конструкции. Проверка усиления железобетонных конструкций всей схемы. Есть возможность проверить арматуру по американским нормам AСI 318-11. Приложение позволяет рассчитать продавливание плит колоннами с произвольным сечением. Реализована обработка пользовательских шаблонов с логическими группами, что позволяет подобрать симметричную арматуру пластинчатых элементов. Есть возможность проверить всю схему армирования, получив коэффициенты запаса. Рассчитанную арматуру можно перенести в исходные данные.



   Для увеличения нажмите на картинку

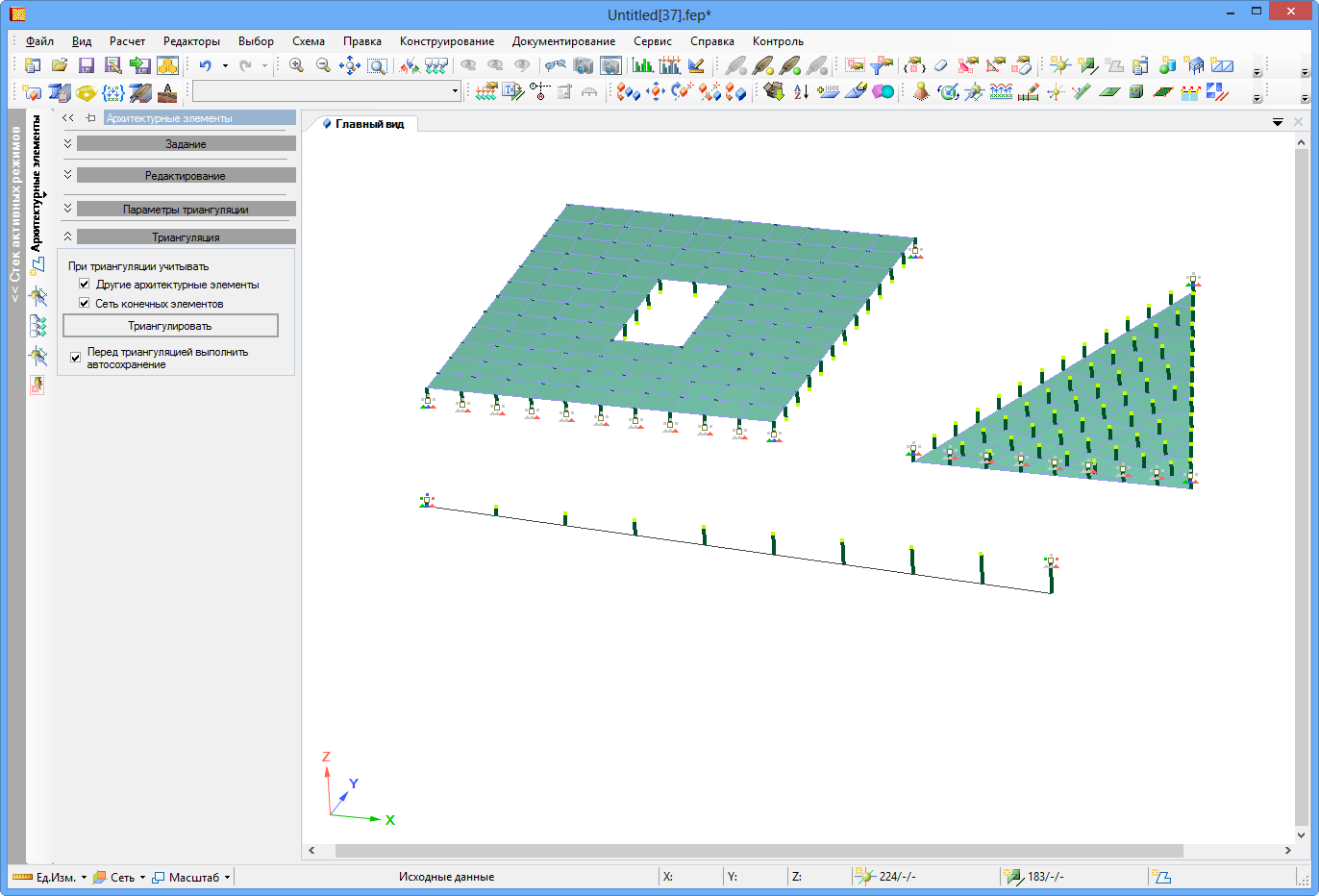

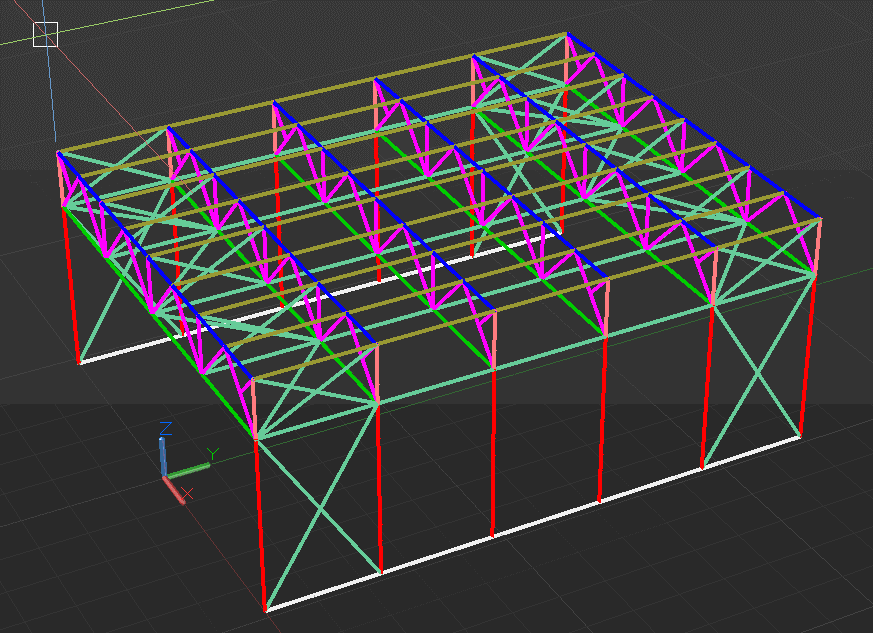

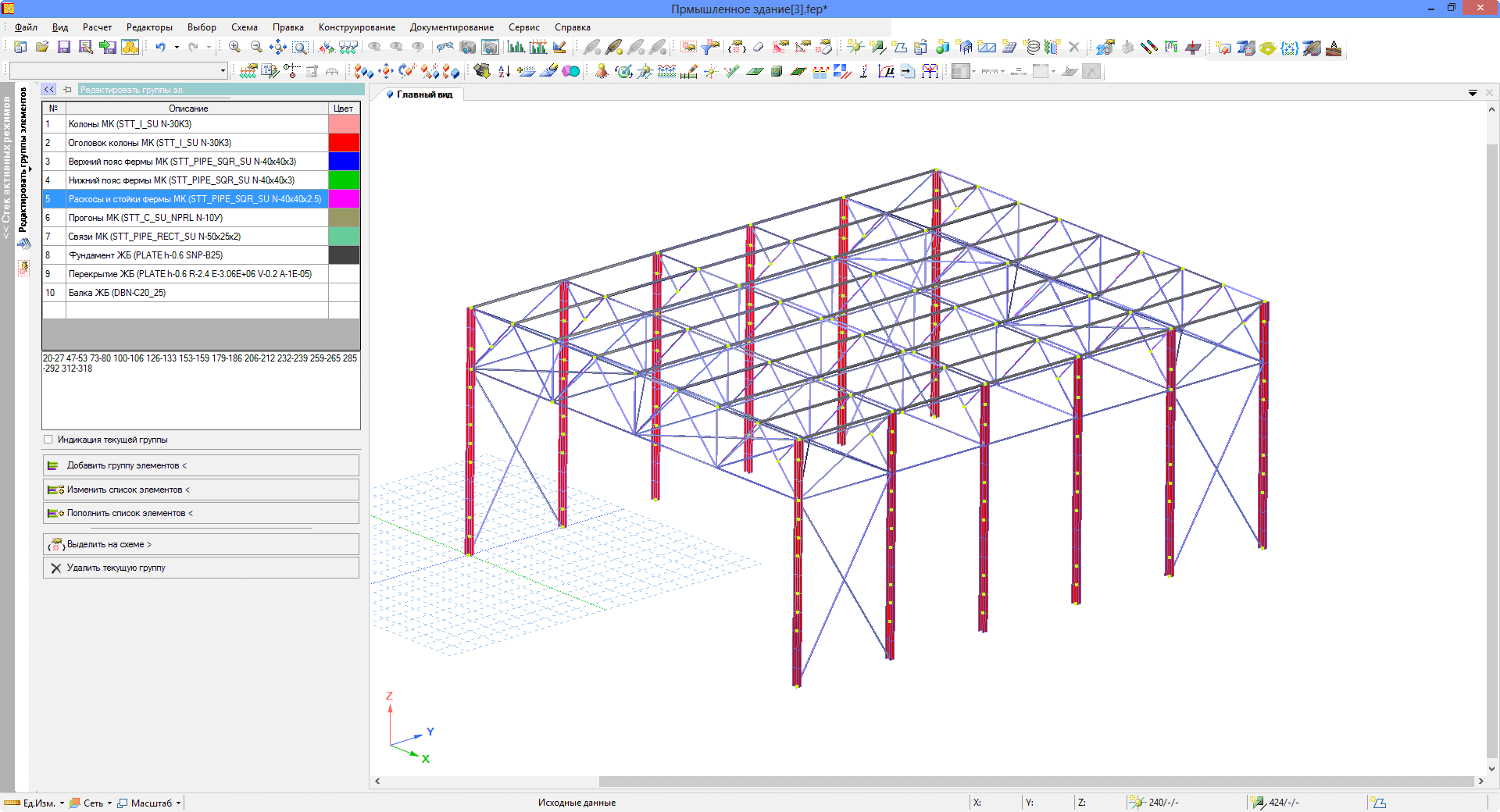

7. Графическая система. Использование графической системы и расчетного процессора, что позволяет назначать связи, шарниры, жесткие вставки и другие архитектурные элементы в ходе определения расчетной схемы. Затем схему отправляют на расчет с автоматическим формированием конечно-элементной модели. Расчетный процессор позволяет своевременно обнаружить и исправить ошибки.


   Для увеличения нажмите на картинку

Помимо всего вышесказанного, обеспечена следующая функциональность:

• применение более совершенных архитектурных элементов, которые видны в процессе расчета;
• расчетный процессор работает в фоновом режиме и его окно не открывается в момент выполнения вычислений, на строках с ошибками можно выделять выбранные объекты;
• используется обновленная библиотека элементов с узлами на сторонах;

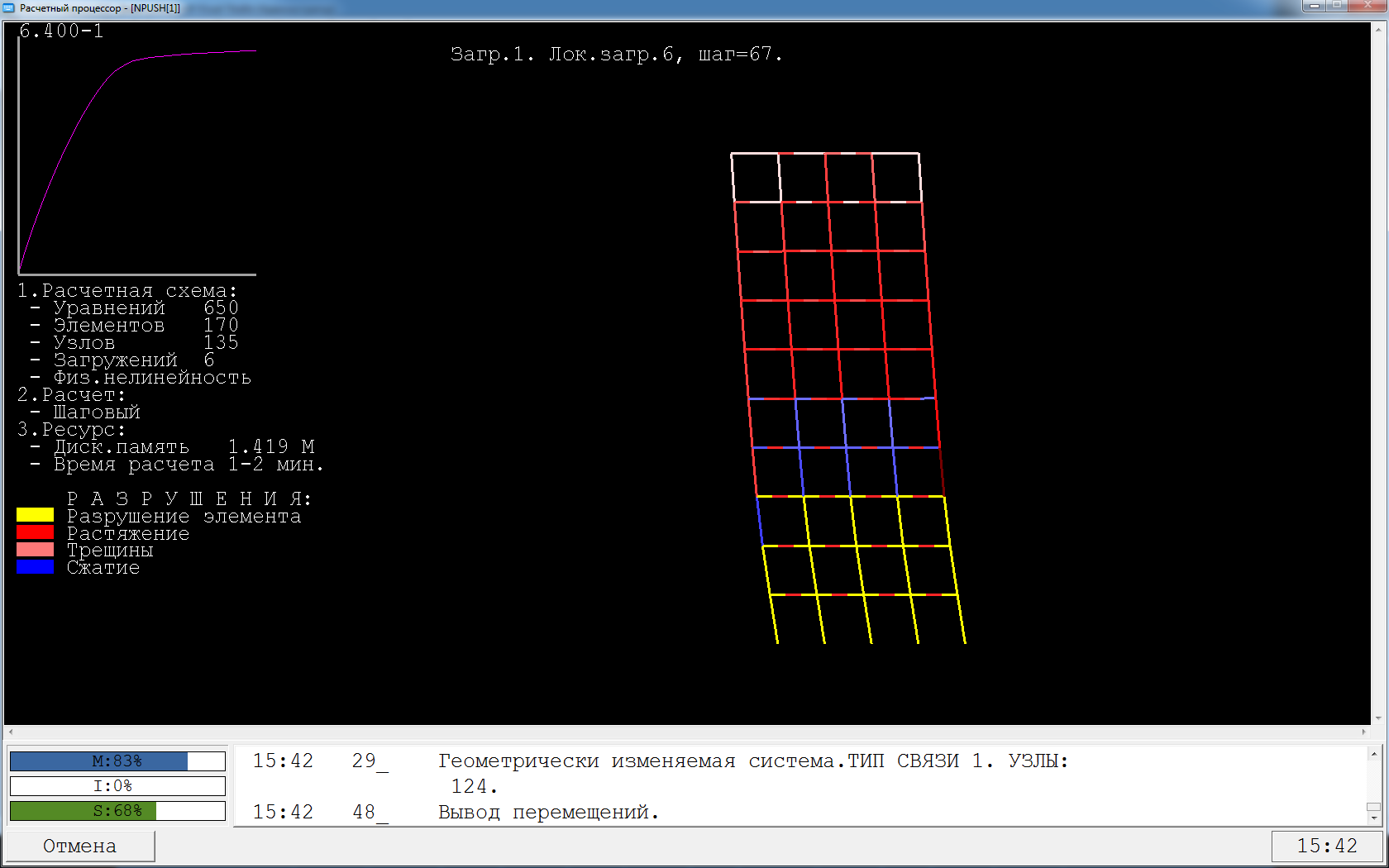

• доступен пошаговый вывод результатов (нелинейные задачи), учет твердого тела (геометрически нелинейные задачи);
• конструирующий расчет сразу по завершению прочностного;
• задается переменная во времени моментная нагрузка (модуль «Динамика плюс»);
• стали более понятны изменения деформированной схемы, а также коэффициента масштабирования нагрузки;
• фильтры ориентации дополнены обработкой пластин на параллельное положение относительно осей;
• применение специального инструмента позволяет проанализировать и отобразить нагрузки по согласованным осям плоских и трехмерных элементов или локальных осей отдельных узлов;
• копируя узлы, можно учитывать группы объединения перемещений;
• создана опция «Взять свойства с объекта»;
• режим «Перемещение» дополнен параметром «Притягивание вдоль заданной прямой» (функция «Притянуть к плоскости»), а «Пересечения» дополнены параметром «Пересечение плоскостью»;
• теперь можно подписывать изолинии и использовать групповое создание элементов, не анализируя примыкания;
• доступно множественное выделение групп объектов;
• пользователи смогут настроить нужное сочетание клавиш для выбранного пункта меню;
• значительно упрощена работа с тулбарами;
• для группы элементов можно задать переменное поперечное сечение;

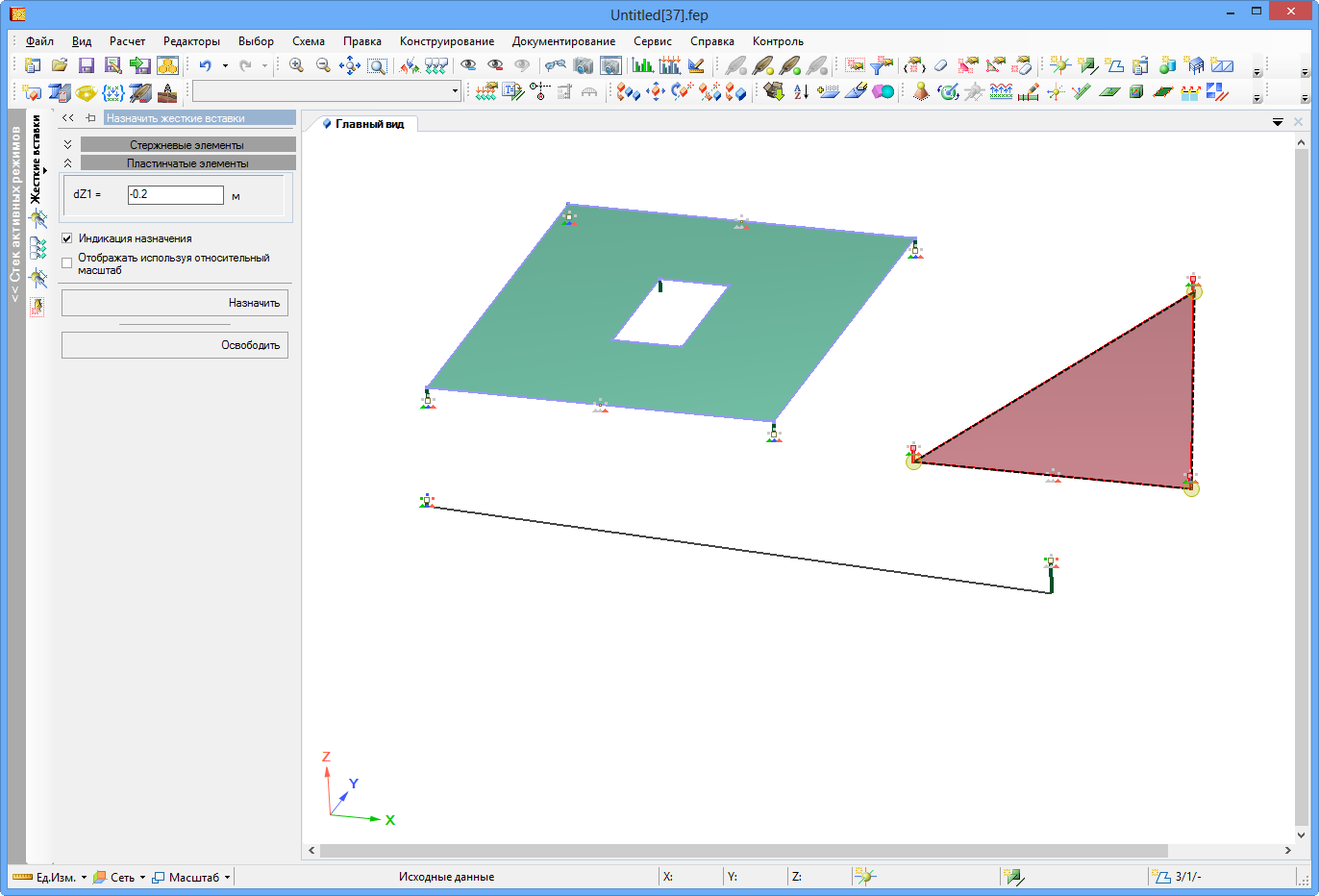

• используя размеры эксцентричного сечения, легко задать жесткие установки;
• пользователи смогут применить шаблоны фрагментов схем с архитектурными элементами;
• значения нагрузок подставляются автоматически.

8. Пользователям доступно внесение изменений в базу данных стального сортамента и применение специального редактора сортамента. Изменения коснулись следующих возможностей приложения:

• сварные сечения для несимметричных двутаваров;
• набор прокатных сечений (круг, квадрат, прямоугольник, плетеный канат);
• выбор тавра из базы данных двутавров;
• сечения можно перенести в исходные данные;

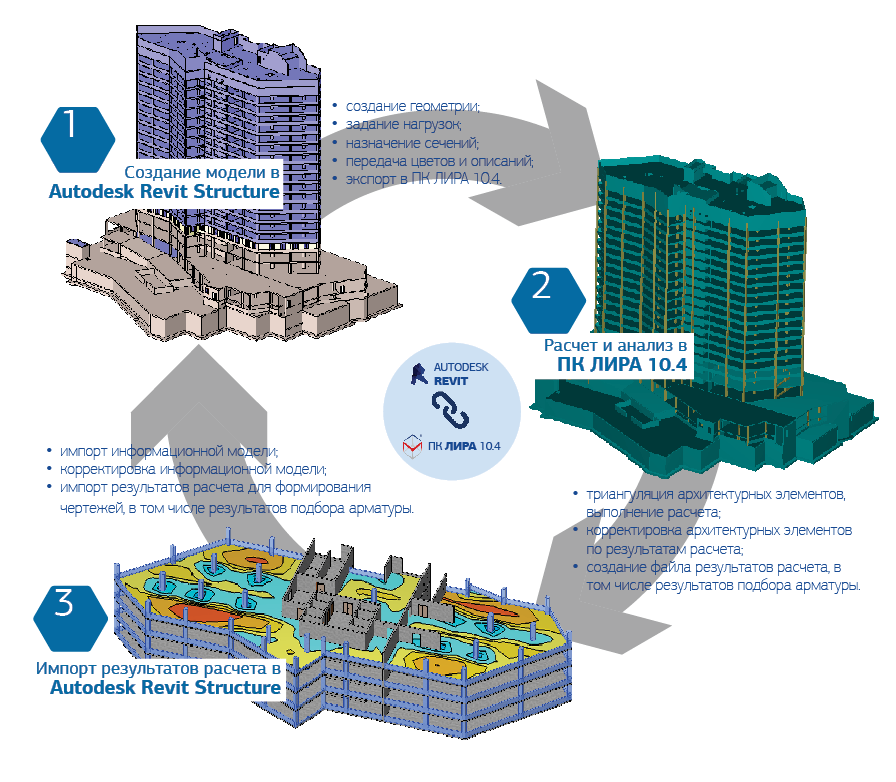

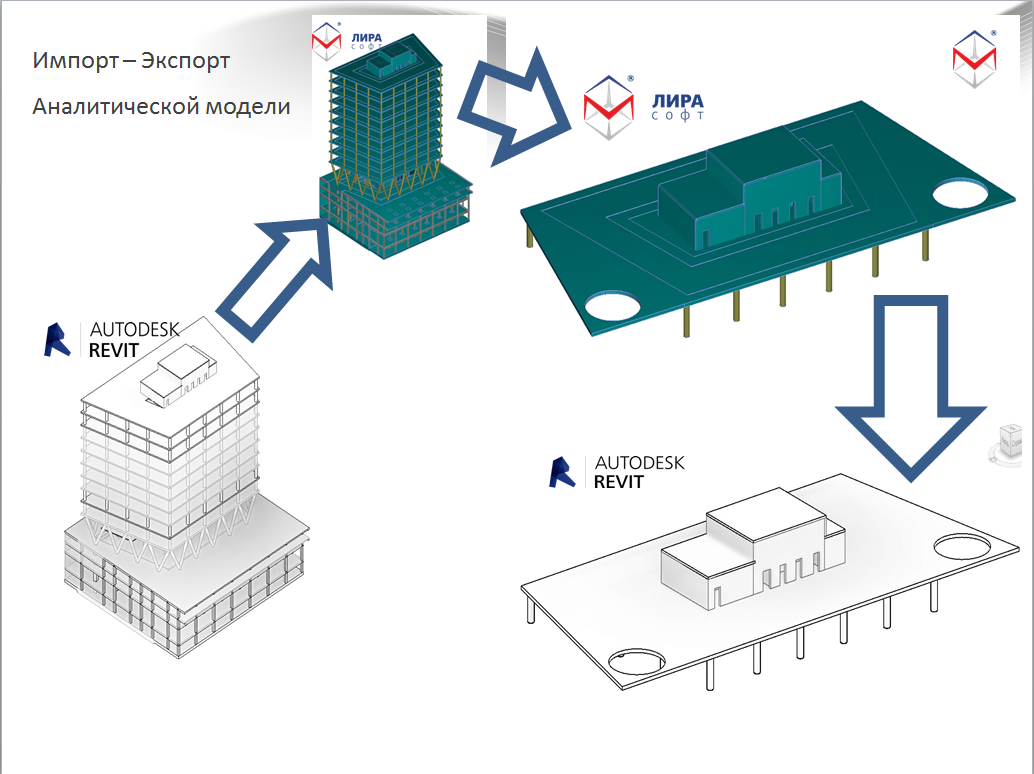

9. Улучшены возможности совместной работы с различными программными комплексами (расчетно-графические, документирующие). Применение ПК «ЛИРА» с приложением Revit Structure позволяет выполнять расчеты с аналитической моделью последнего. Это дает возможность оценить выбранные конструктивные решения и использовать их в Revit Structure, а также сократить сроки проектирования, исключить появление ошибок при работе с чертежами.

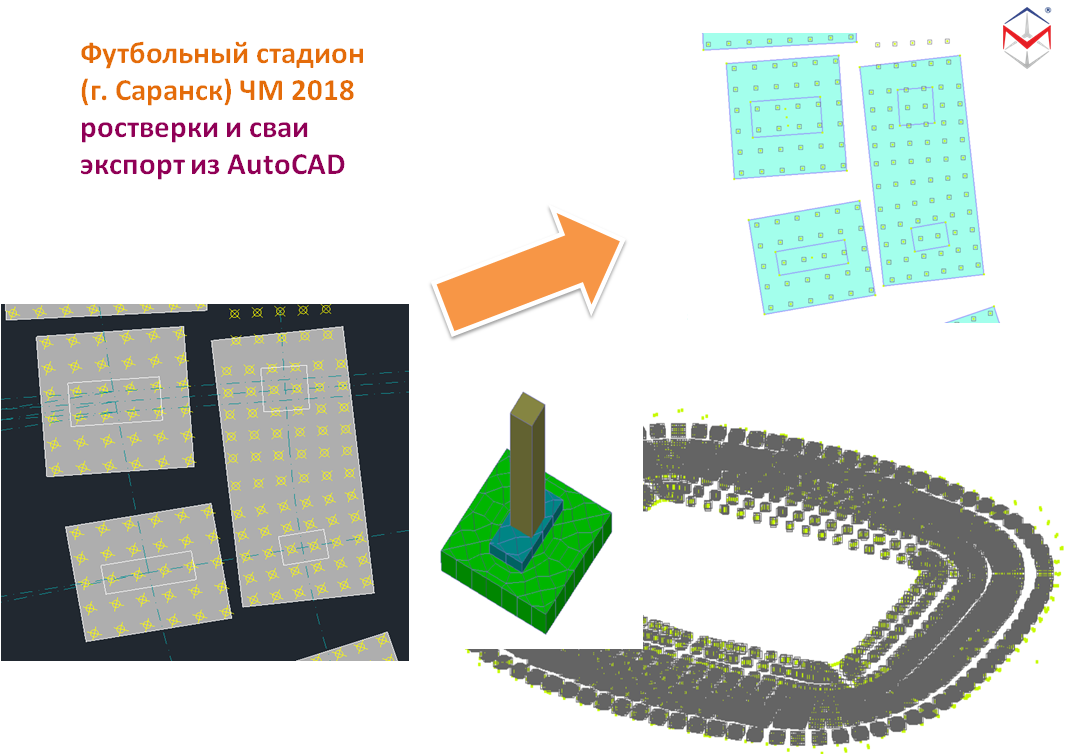

Совместная работа с AutoCAD возможна с применением функций импорта и экспорта («Импорт из *.dxf», «Импорт поэтажных планов из *.dxf», «Экспорт в *.dxf»). В последнем случае доступна передача исходной и деформированной геометрии.

Работать с другими расчетными комплексами можно через фалы формата .msh, .stl, .obj, mesh и т. д. При подготовке документов используют файлы .docx, .xlsx, .pptx, .html, .bmp, .avi и т. д.

Для увеличения нажмите на картинку

Новыми в приложении являются система «Мост», Pushover Analysis и второй тип вариации модели.

Сравнение редакций ПК Лира

¹ Реализованы нормы: СП 14.13330.2018, ДБН В.1.1-12:2014 (с изм. 01.05.2019г.), СП РК 2.03-30-2017, СНиП КР 20-02:2018, EN 1998-1:2004, IBC-2012:ASCE 7-10, КМК 2.01.03-96 (с изм. 01.04.2004г.), СНРАII-6.02-2006, TGN 2.01.08-99, AzDTN 2.3-1-2010 (с изм. 01.01.2014г.), PN 01.01-09, СП 267.1325800.2016, СП 268.1325800.2016, ГНиП РТ 22-07-2015, IS 1893(Part 1):2002[2007], SI 413 Am.3 от 09.2009 и т.д.
² При наличии модуля Динамика+
³ При наличии модуля Физическая нелинейность
⁴ При наличии модулей Монтаж и Динамика+
