ZWCAD Standard

Мощная система для 2D проектирования и создания чертежей с полной поддержкой формата DWG, привычным интерфейсом и уникальными функциями, дающими значительное удобство в работе: умным выбором объектов по заданным критериям, сравнением чертежей, жестами мышью, голосовыми метками, умной печатью и многими другими. Являясь результатом постоянного совершенствования в течение более 20 лет, ZWCAD представляет собой надежное и эффективное решение САПР, которое выводит процесс проектирования на высочайший уровень.

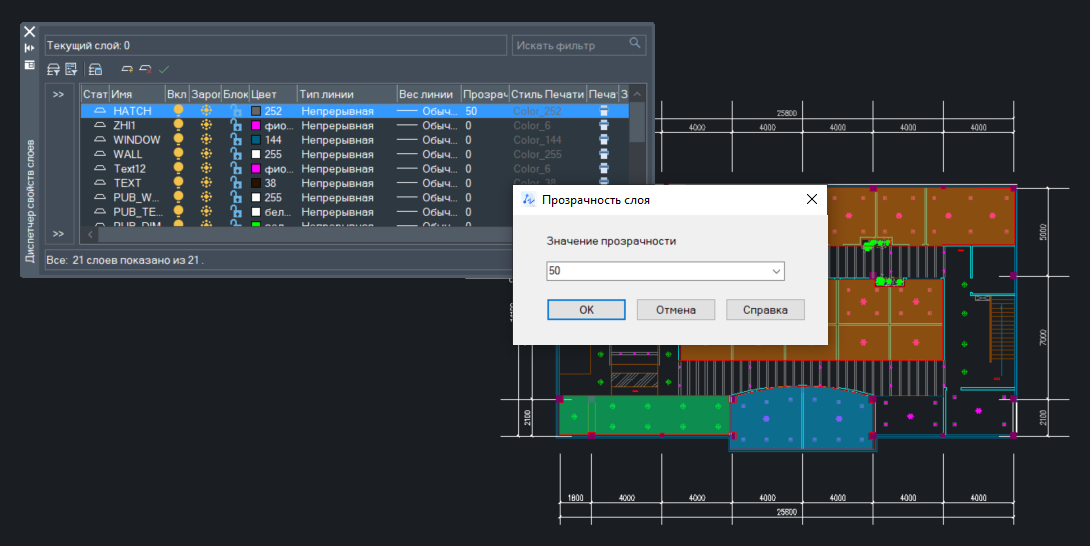

Прозрачность

Для увеличения нажмите на картинку

Теперь можно задать значение (от 0 до 90) для определения прозрачности объектов, штриховок, внешних ссылок, слоев и т. п. Чем выше заданное значение, тем более прозрачным будет объект. Прозрачность всех объектов на одном слое может быть задана через Диспетчер слоев. Если нужно определить прозрачность для одного объекта, можно воспользоваться панелью Свойства.

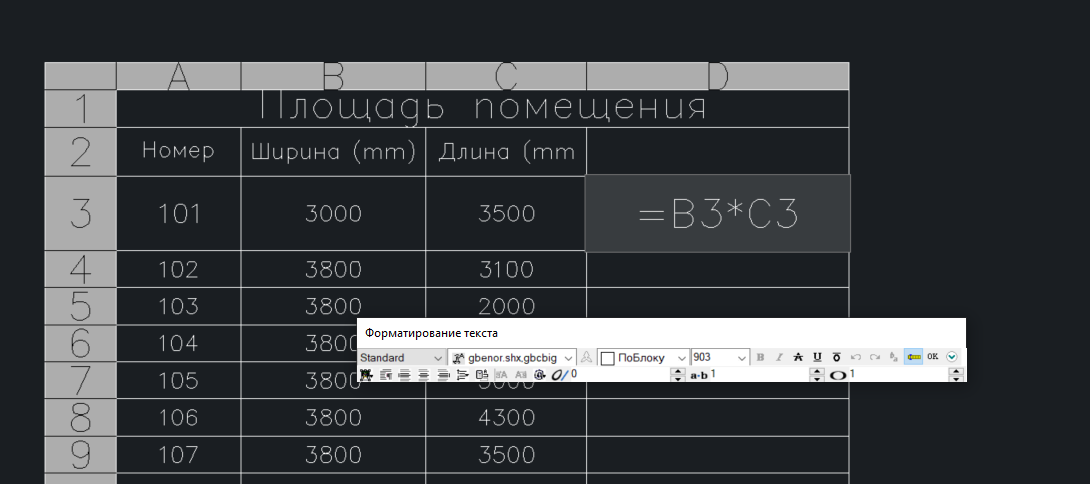

Формулы в таблицах и в полях

Для увеличения нажмите на картинку

В ZWCAD при работе с таблицами в ячейках можно применять формулы, такие как Сумма (Sum), Среднее (Average), Количество (Count) так, как они вычисляются в Excel®, что позволяет быстрее и эффективнее рассчитывать различные спецификации.

Появление формул в полях еще более упрощает расчеты. Можно использовать в формуле точные значения, а можно, например, делать вычисления на основе данных, внесенных в таблицу.

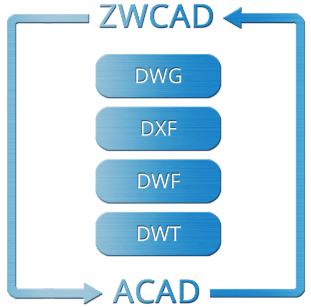

100% поддержка формата DWG

Многочисленные тесты подтверждают отличную совместимость ZWCAD с другими популярными САПР на уровне актуальных DWG форматов, включая DWG2018. Поддерживаются версии DWG AutoCAD R14-AutoCAD 2018, открытие и сохранение файлов формата DXF версий AutoCAD R12-AutoCAD 2018, вставка растровых изображений, других OLE-объектов, форматы JPEG, PNG и BMP, импорт файлов формата DGN.

Извлечение данных

Для увеличения нажмите на картинку

С помощью функции Извлечение данных вы можете извлекать различные характеристики объектов и вставлять их в текущий чертеж в виде таблицы или экспортировать во внешний файл в формате .csv / .xls. Можно оперировать десятками различных типов данных, например, длина, угол, цвет, слой, площадь, радиус и т. д. Это удобно, если необходимо оперировать данными вашего проекта в других приложениях, например, для закупки материалов.

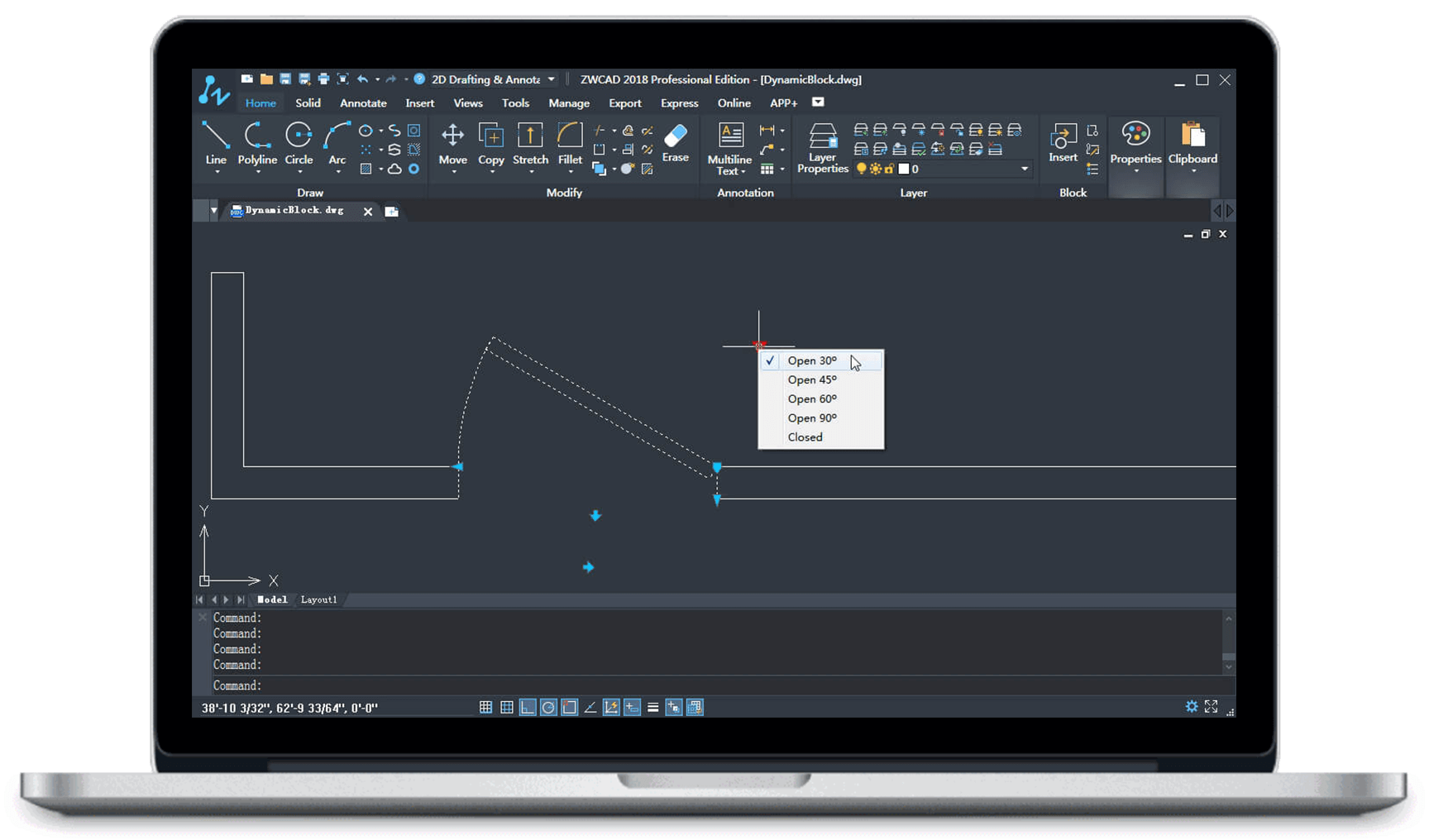

Динамические блоки

Для увеличения нажмите на картинку

Возможность использовать ранее созданные динамические блоки и переключать их состояния через специальные "ручки" на блоке или через палитру свойств объекта.

Динамические блоки позволяют ускорить работу проектировщика на 30-40 процентов. Они дают возможность объединить многие элементы чертежа и задать их изменение и влияние одних элементов на другие в различных вариациях. Удобное переключение с помощью специальных "ручек" динамических блоков или через палитру свойств объекта, реализованное в ZWCAD, позволяет быстро поменять состояние блока на заданное.

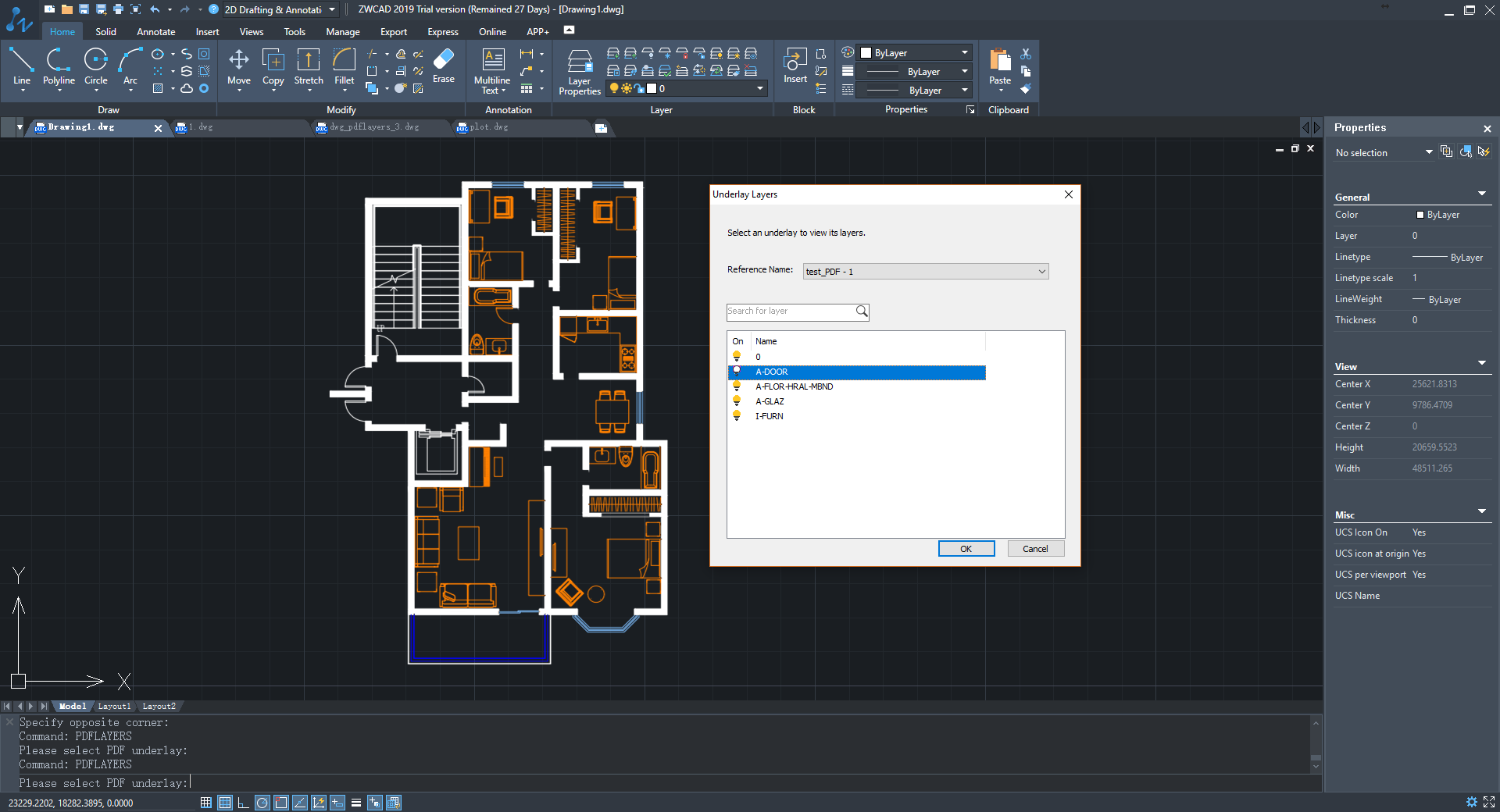

Импорт PDF и PDF подложки

Для увеличения нажмите на картинку

Файлы PDF теперь можно использовать в качестве подложки, используя для вставки команду ПДФВСТАВИТЬ. Для такого объекта можно настроить контраст, затенение и цвет, осуществить привязку к геометрии его объектов, отображать или скрывать его рамки, управлять видимостью его слоёв. Подгружая такие файлы, вы сможете продолжить работать с созданными ранее проектами, экспортированными в PDF, вместо того, чтобы начинать новые. Кроме того, можно также использовать и файлы формата DWFx в качестве подложки.

Новая функция ПДФИМПОРТ позволяет вставлять в чертеж объекты из файла PDF в виде примитивов, штриховок, растровых изображений и текста TrueType. Подобным образом можно преобразовывать уже вставленные в чертеж PDF-подложки.

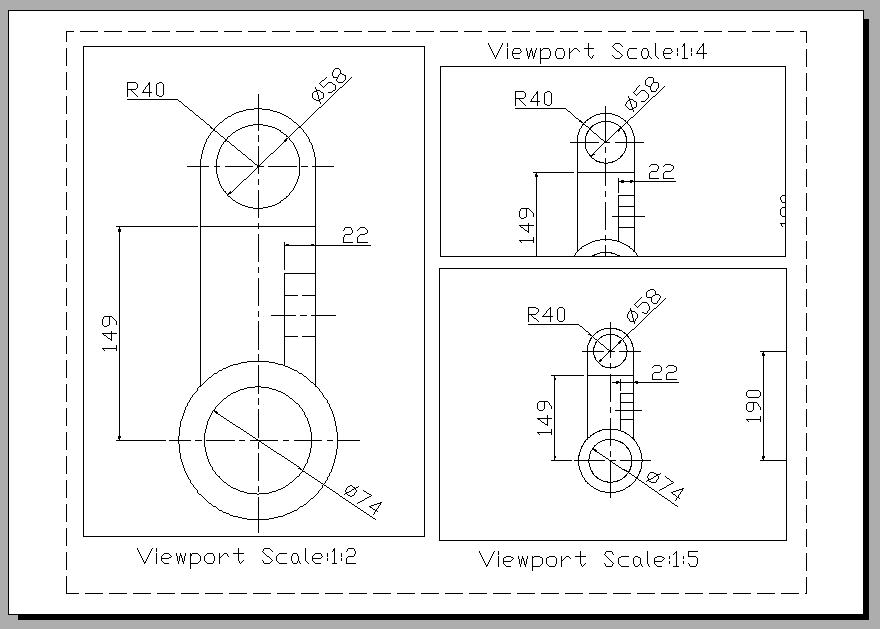

Аннотативные объекты

Для увеличения нажмите на картинку

Обычно, если размер чертежа уменьшается или увеличивается, необходимо выполнить кропотливую работу, чтобы перенастроить отображение аннотативных объектов таким образом, чтобы они были читаемы на чертеже. В ZWCAD вы можете избавиться от этой проблемы раз и навсегда, просто используя настройки аннотаций. Благодаря превращению аннотаций (таких как текст, размер, штриховки, мультивыноски и т.д..) в аннотативные объекты, их размеры можно настраивать автоматически в соответствии с условиями масштабирования, и, таким образом, они будут всегда отображаться в нужном размере.

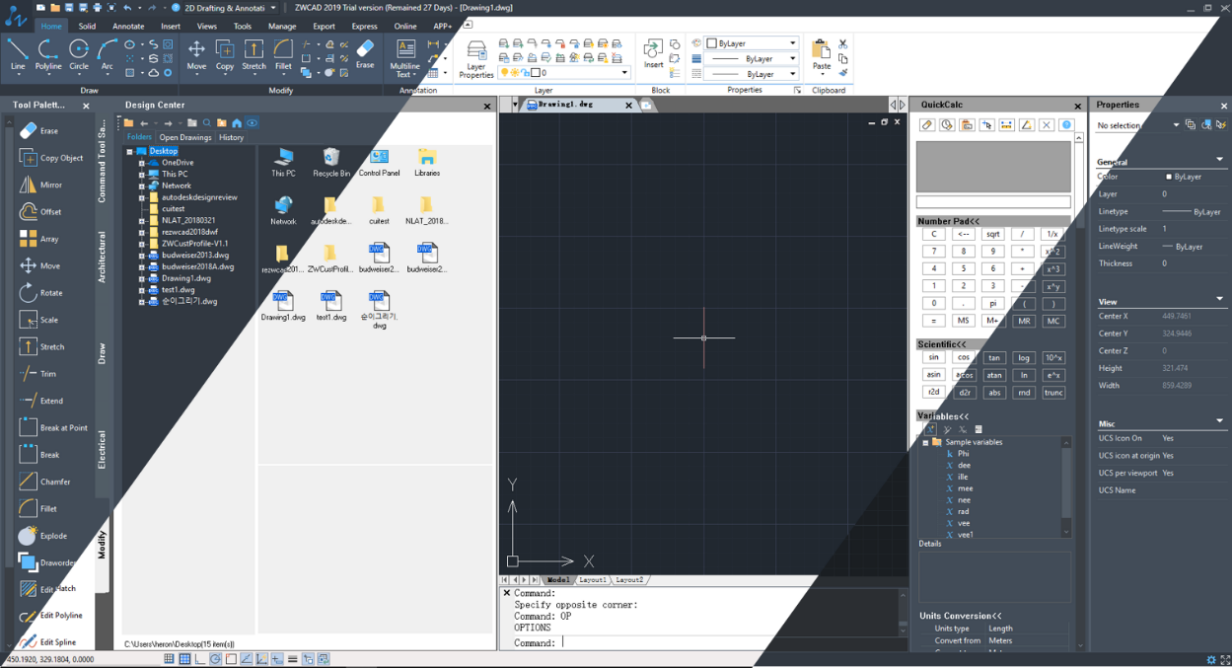

Выбор цветовой схемы интерфейса

Для увеличения нажмите на картинку

Пользовательский интерфейс ZWCAD позволяет переключаться между темной схемой, позволяющей снизить зрительную усталость от длительной работы, и традиционной, но оптимизированной светлой схемой. В остальном это всё те же знакомые классический и ленточный интерфейсы, привычные CAD-команды и псевдонимы, так что вы можете сразу же использовать ZWCAD без каких-либо затрат на повторное обучение. Интерфейс имеет богатые возможности настройки, которые включают почти все элементы: рабочие области, панель быстрого доступа, ленту, панели инструментов, меню, меню быстрого доступа, сочетания клавиш и т.п.

Всплывающее меню ручек

Для увеличения нажмите на картинку

Благодаря этой новой возможности редактирование некоторых типов объектов становится более наглядным и удобным. Например, меню, появляющееся при наведении на среднюю ручку сегмента полилинии, позволяет быстро растянуть сегмент, добавить еще одну вершину или преобразовать сегмент в дугу, а при наведении на ручку штриховки - переместить исходную точку и задать угол и масштаб штриховки.

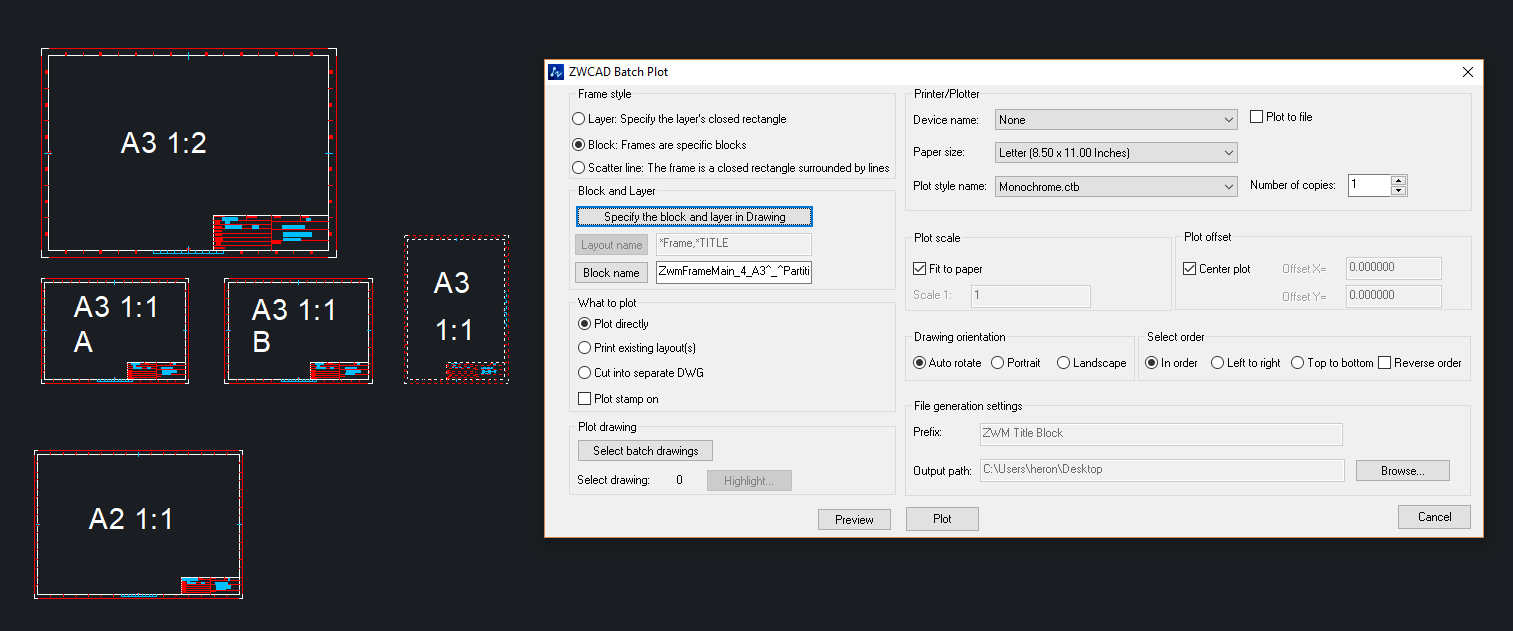

Умная печать

Для увеличения нажмите на картинку

При печати многих чертежей, созданных в пространстве модели, пользователю приходится постоянно повторять одни и те же действия по настройке параметров вывода. В диалоговом окне ZWCAD, вызываемом командой ZWPLOT, можно задать несколько критериев определения границ и прочие настройки печати, чтобы затем автоматически напечатать чертежи друг за другом. Процесс вывода на печать становится более эффективным.

Уникальные функции

Smart Voice

добавляйте голосовые заметки к чертежам

Smart Mouse

вводите команды с помощью жестов мышью

Smart Select

отбирайте объекты по общим параметрам

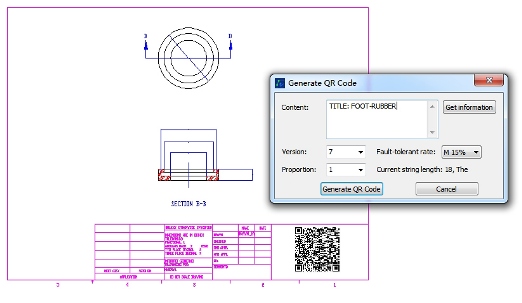

Обработка штрихкодов

вставляйте в чертеж текстовую информацию автоматически

Динамический ввод

Благодаря динамически обновляемым значениям координат в районе курсора мыши и полям ввода их фиксированных значений, пользователь может полностью сосредоточиться на процессе проектирования, не переводя взгляд или курсор в другое место рабочей области. Динамический ввод работает для ввода координат при построении большинства примитивов, в том числе отрезков, полиний, дуг, размеров, а также при выборе их свойств.

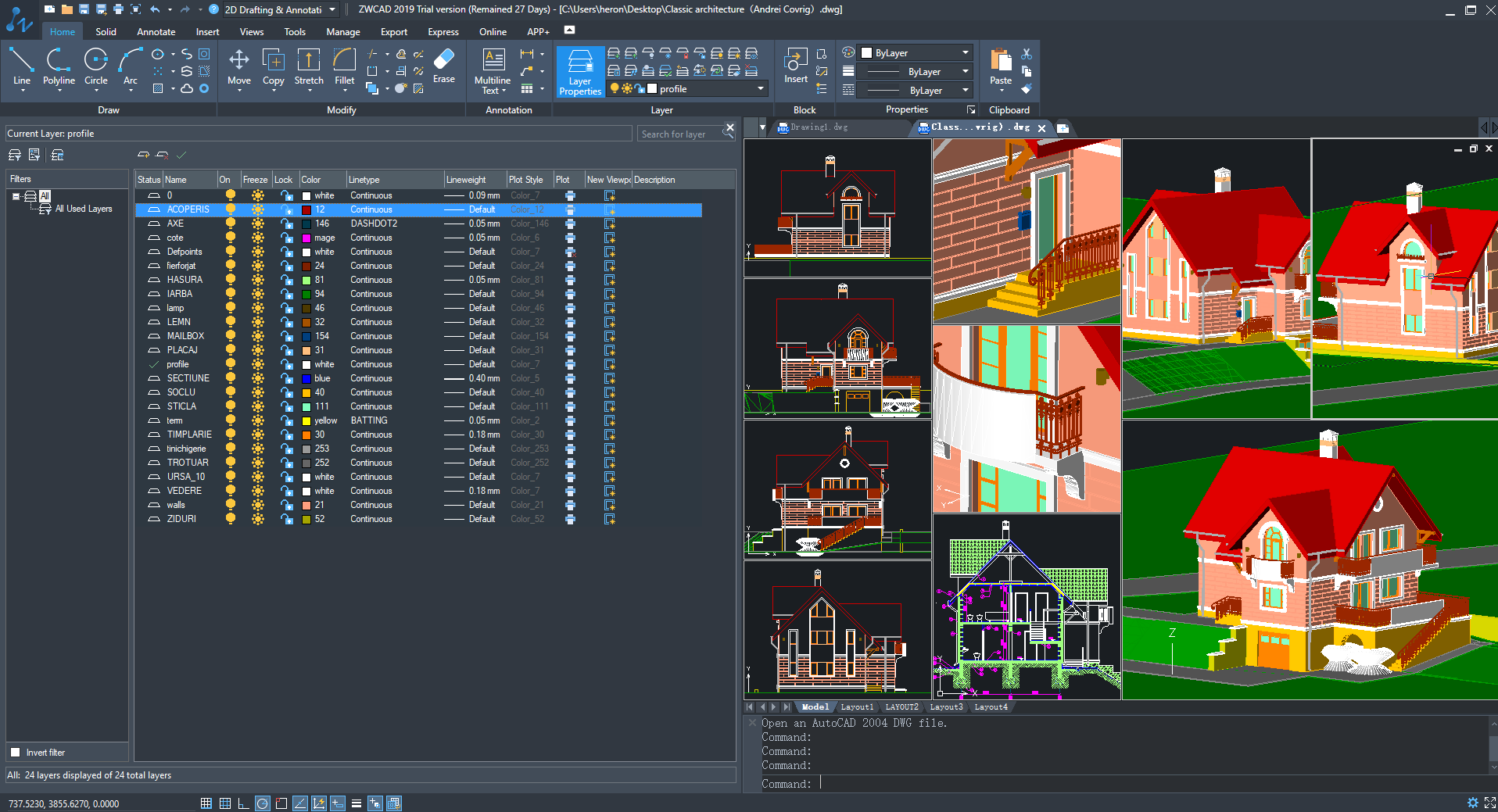

Палитра свойств слоев

Для увеличения нажмите на картинку

Ранее вы могли работать только в открытом окне Диспетчера свойств слоев, поэтому для того, чтобы наглядно представить состояние всех слоев чертежа , приходилось открывать и закрывать это окно по нескольку раз на день.

В ZWCAD, благодаря превращению диалогового окна в палитру, вы сможете работать с чертежом в рабочем пространстве, без задержек наблюдая изменения свойств слоев.

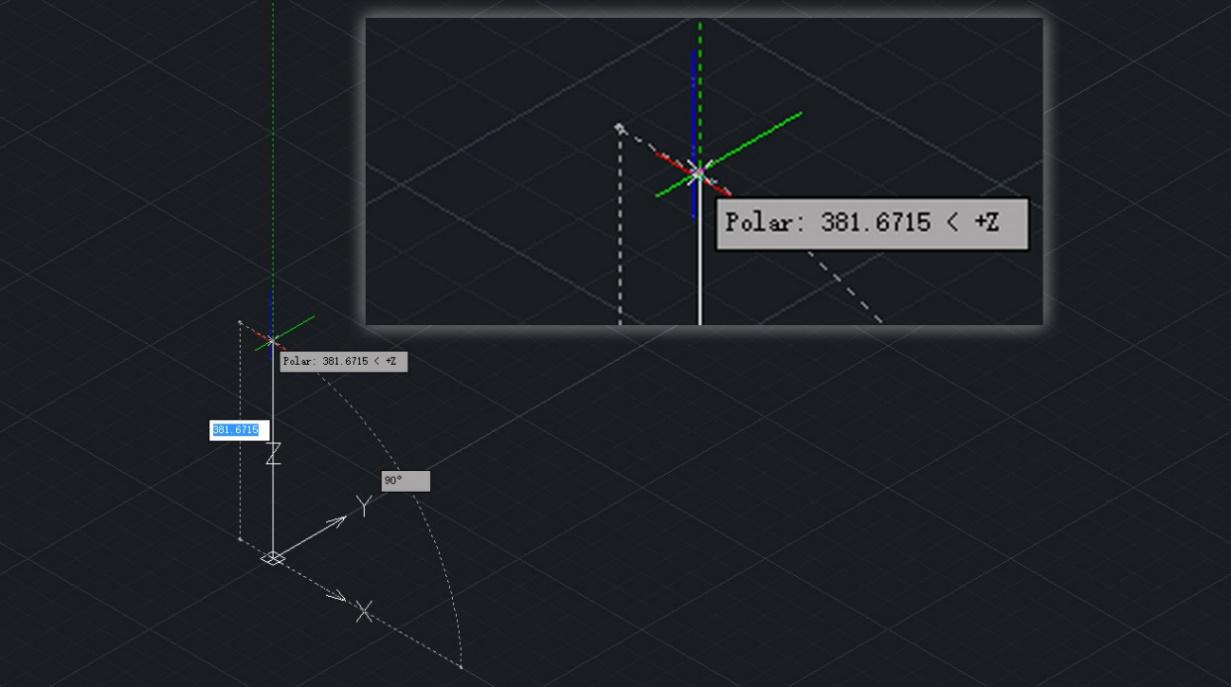

Отслеживание по оси Z

Для увеличения нажмите на картинку

В ZWCAD при трехмерном проектировании удобно отслеживать высоту по оси Z, поэтому вы сможете легко рисовать линии, параллельные оси Z, без необходимости создания каких-либо других вспомогательных линий.

Поддерживаемые операционные системы:

• Windows 10
• Windows 8.1
• Windows 7 SP1

Системные требования:

Бесплатные приложения

ZWCAD Mobile

ZWCAD Mobile — функциональное приложение для всех категорий дизайнеров и проектировщиков. Оно позволяет просматривать, создавать, редактировать, добавлять примечания и обмениваться файлами формата DWG/DWF/DWF. В ZWCAD Mobile вы можете выбрать интегрированные настройки облачных сервисов различных поставщиков. Размещая файлы в облаке и обновляя их после редактирования, вы можете больше не возвращаться к тяжелым настольным компьютерам или чертежам на бумаге. Все функции приложения работают в режиме офлайн. Даже при отсутствии подключения к Интернет, сохраненные на устройстве и в облаке файлы доступны для просмотра и редактирования.

Загрузить

ZWCAD Viewer

ZWCAD Viewer - это удобное и бесплатное приложение, разработанное компанией ZWSOFT для пользователей CAD-программ и предоставляющее возможности открытия, печати и сравнения файлов чертежей. ZWCAD Viewer работает на популярных операционных системах Windows XP - 2010 (32-bit & 64-bit), Mac OS 10.9 и выше и Linux Ubuntu, Fedora, Open Suse, Deepin, Ubuntu kylin.

Загрузить
