АСКОН выпустил новый КОМПАС-3D v21

Компания АСКОН представляет новую, 21-ую версию КОМПАС-3D. Это импортонезависимая система проектирования, построенная на собственном геометрическом ядре C3D, в которой работают 90 000 профессиональных инженеров во всех отраслях промышленности.

КОМПАС-3D v21 и ее приложения создавались в соответствии с дорожной картой АСКОН, 75% новинок реализованы по предложениям пользователей. Новая версия получила функциональный прирост в области трехмерного моделирования, подготовки чертежей и спецификаций, листового и поверхностного моделирования, обмена данными с другими CAD-системами, приложений для проектирования в различных отраслях промышленности. В общей сложности 21-ая версия содержит более 100 функциональных изменений.

Отдельное направление работы — совместимость с отечественными операционными системами семейства Linux. В КОМПАС-3D v21 совместимость с Linux обеспечивается с помощью специально адаптированного программного продукта WINE@Etersoft (входит в Реестр российского ПО) компании «Этерсофт».

Ключевые новинки версии

Трехмерное моделирование в целом: надписи, таблицы и технические требования в графической области 3D-модели, вставка подсборки в сборку в виде сборочной единицы или «россыпью», взаимное перемещение компонентов сборок любого уровня, задание диапазона возможного изменения расстояния между объектами, масштабирование трехмерных кривых и тел с разными коэффициентами по осям, автоматическое масштабирование эскиза по первому размеру.

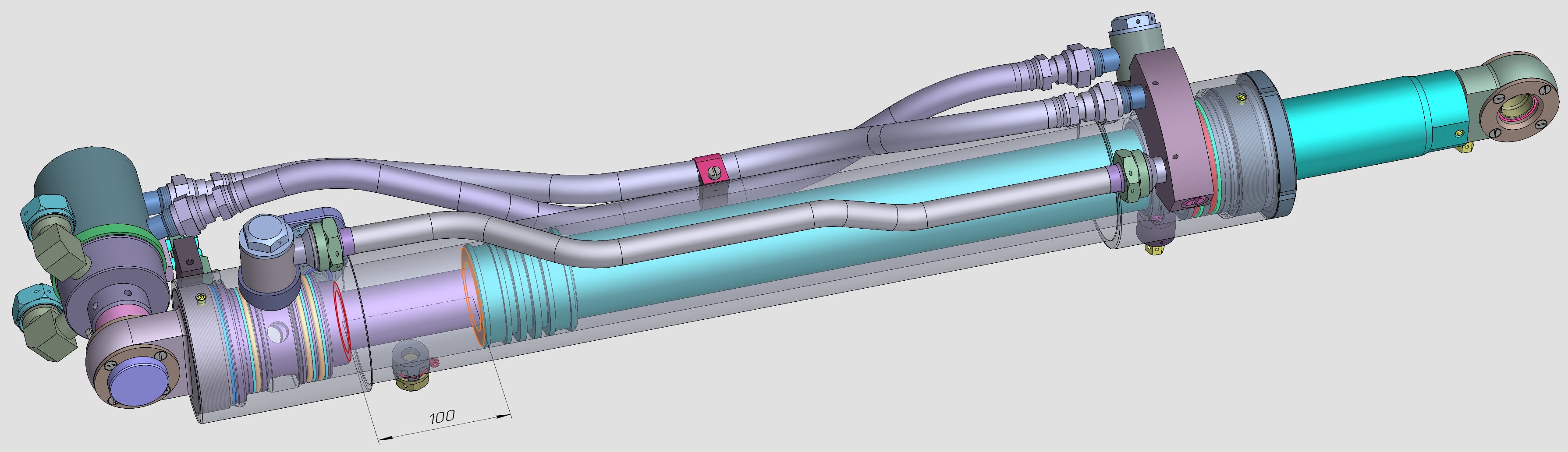

Диапазон значений сопряжения «На расстоянии»

Моделирование поверхностей: новые способы построения линейчатых поверхностей и кривых конического сечения, кривая с высоким порядком гладкости и плавным изменением кривизны («Метасплайн»), поверхность конического сечения минимального напряжения, цветовая карта кривизны поверхности.

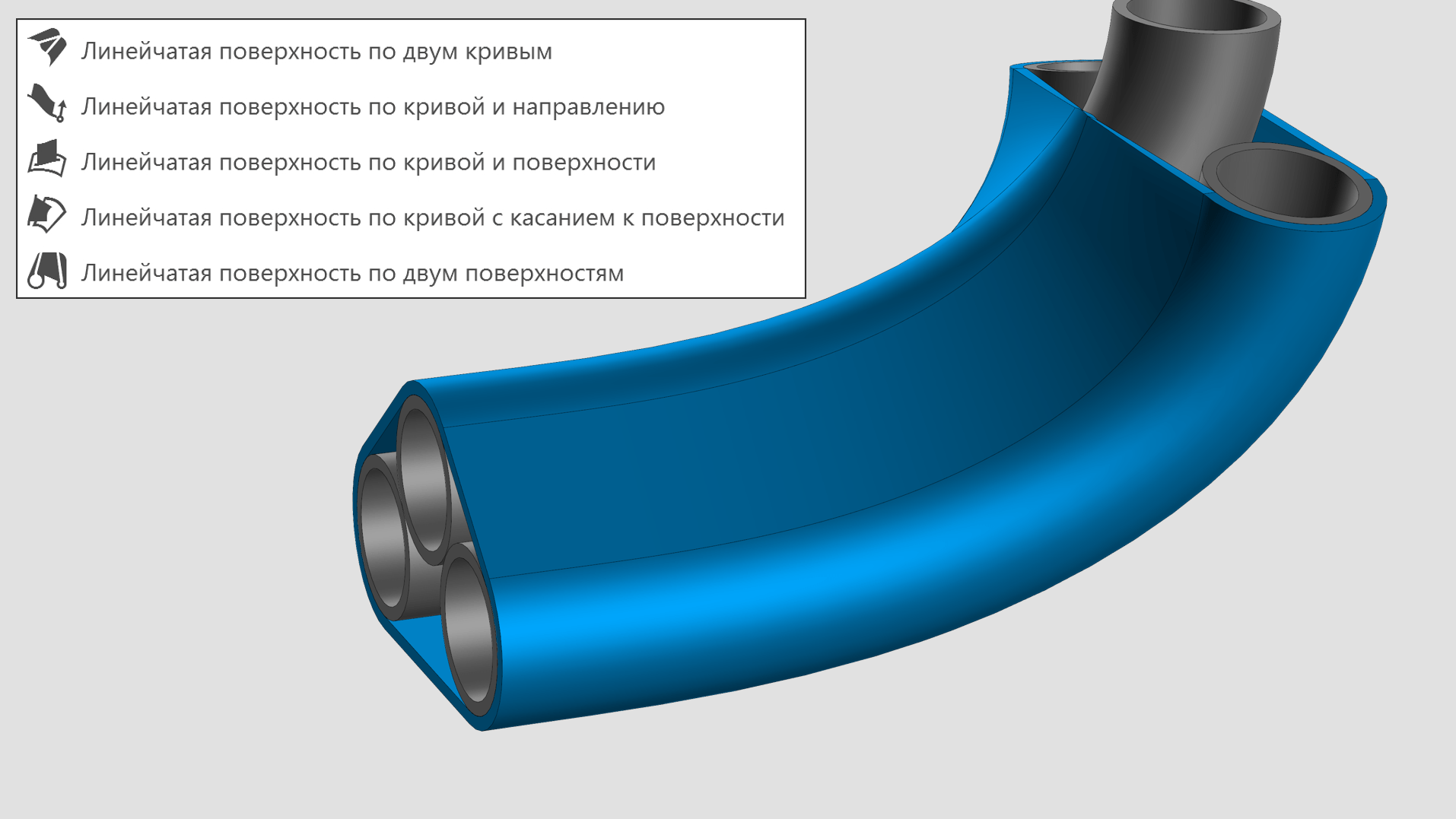

Новые способы построения линейчатых поверхностей

Импорт/экспорт: импорт моделей формата OBJ, импорт «фасетных» моделей (STL, JT, OBJ) в виде полигонального объекта, импорт таблиц из формата DXF/DWG в объект «таблица КОМПАС-3D», чтение атрибутов из файлов формата JT, возможность сохранения настроек экспорта (STL, JT, STEP) и импорта (JT, STEP).

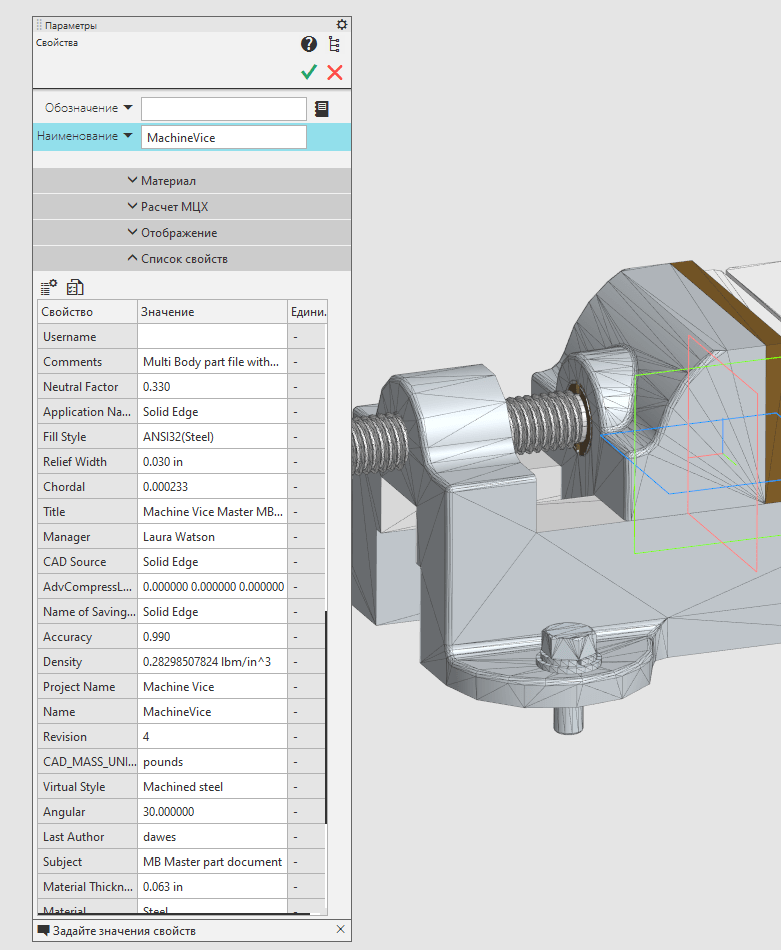

Чтение атрибутов формата JT

Улучшение команд и процессов: Фаска, Скругление, Поверхность по сети кривых, Продление поверхности, Проверка непрерывности, Булева операция, Массивы операций, Отверстие/вырез в листовом теле, Панель состава изделия, работа с шаблонами документов, работа с параметрическими ограничениями в эскизах и графических документах.

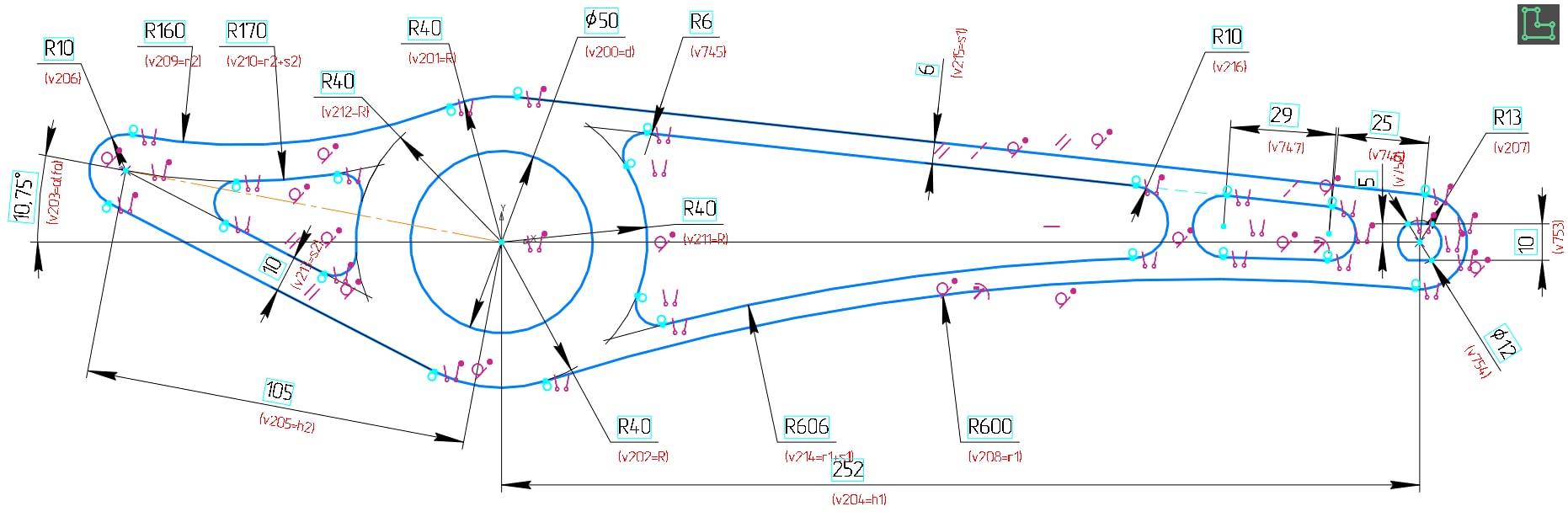

Повышение удобства работы с ограничениями

Приложения для машиностроительного проектирования: построение трубопровода в сборке без создания файла на диске, установка штуцеров и бонок в процессе построения трубопровода, построение книц с фланцами и торцевых книц в металлоконструкциях, импорт металлоконструкций из Aveva, новый механизм обозначения сварных швов в модели, проверка свариваемости, преобразование швов в тела.

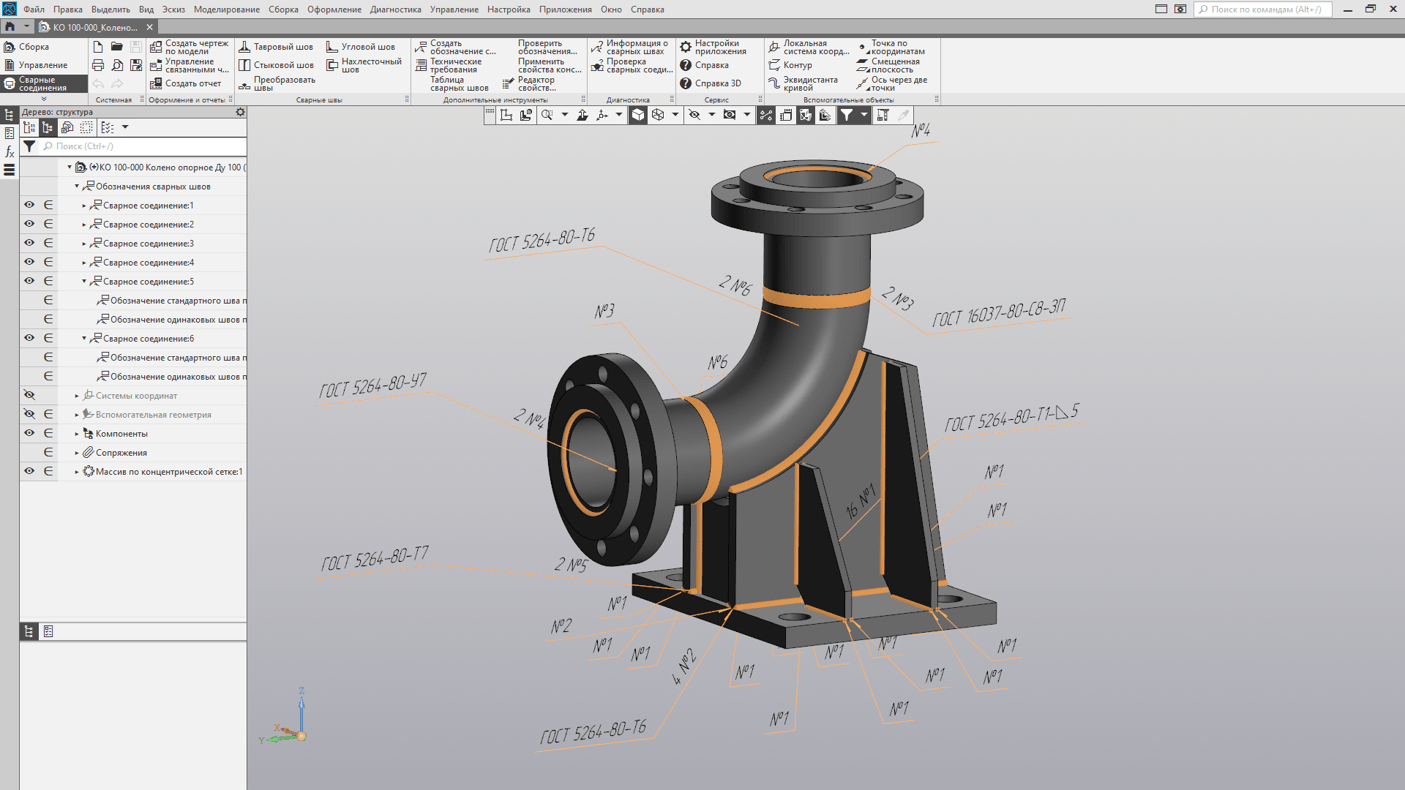

Новинки приложения для обозначения сварных швов

Приложения для строительного проектирования: механизм комплектации для включения в спецификацию дополнительных изделий и материалов (защитных покрытий, крепежа, красок, клеммников, расходных материалов и т. д.), создание протяжных коробок и внесение их в кабельно-трубный журнал, динамические маркеры трасс.

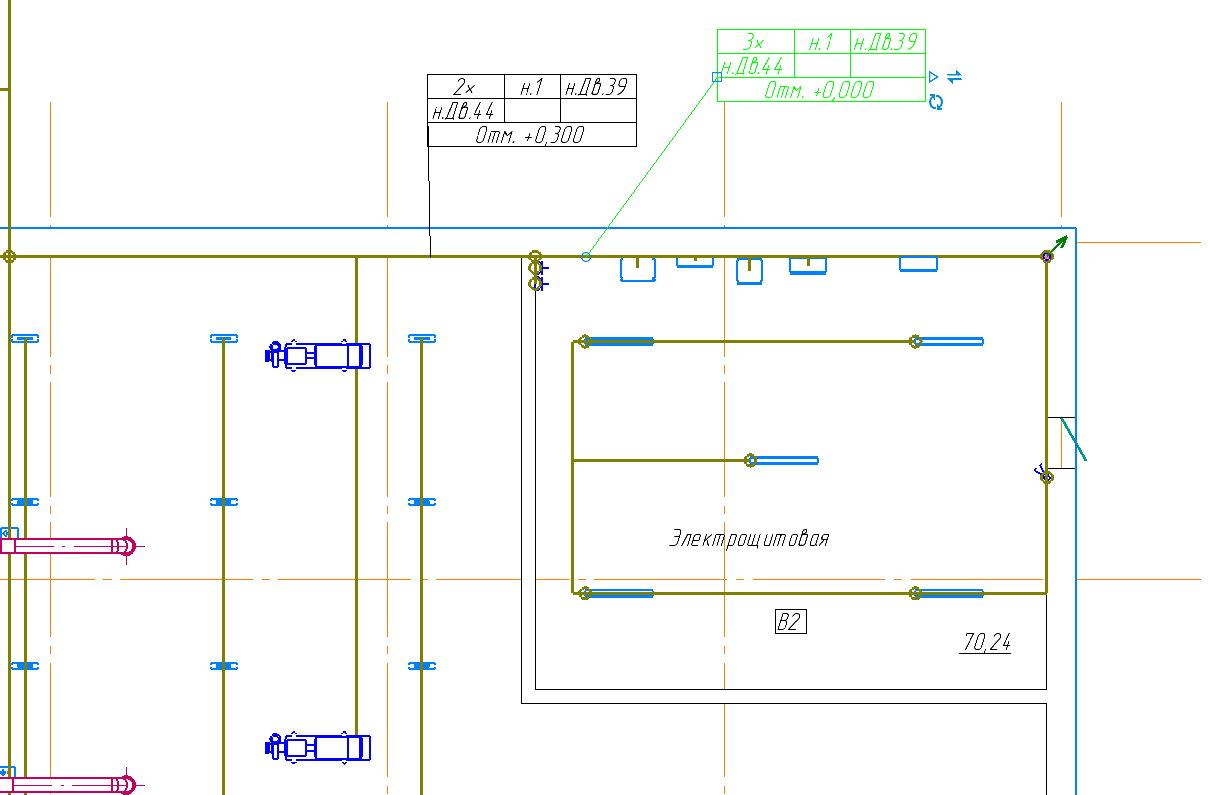

Динамический маркер

Презентация новой версии

Узнайте все подробности о новинках от команды КОМПАС-3D и задайте вопросы напрямую разработчикам на официальной презентации новой версии. В программе презентации: ретроспектива, статус и план реализации машиностроительной стратегии, поддержка ОС на базе Linux, представление новинок КОМПАС-3D v21 в машиностроении и строительстве, награждение победителей бета-тестирования, розыгрыш призов, ответы на ваши вопросы и многое другое.

Начало презентации КОМПАС-3D v21 14 июля в 11: 00 по московскому времени.

Участие бесплатное, требуется регистрация.

В программе:

• КОМПАС-3D в дорожной карте создания тяжелого PLM-комплекса: ретроспектива, статус, планы, Linux
• Новинки базовой функциональности, машиностроительных и строительных приложений КОМПАС-3D v21
• Опыт работы в «будущих» версиях КОМПАС-3D от участника всех альфа-тестирований
  Евгений Антонов, ведущий специалист отдела тепловых испытаний газотурбинных установок ПАО «НПО «Алмаз» им. академика А.А. Расплетина
• Что было сделано в геометрическом ядре C3D для v21?
  Олег Зыков, директор C3D Labs
• Использование новинок КОМПАС-3D v21 при проектировании сложных криволинейных поверхностей крыла
  Сергей Фонин, ведущий инженер СибНИА им. С. А. Чаплыгина
• Награждение лучших участников бета-тестирования КОМПАС-3D v21
• Онлайн-квиз
• Ответы на вопросы, общение с представителями разработки и техподдержки КОМПАС-3D.

Присоединяйтесь!

Регистрация: kompas.ru/presentation.
