nanoCAD BIM Отопление

Общая информация о программе

Программа создана на базе ядра nanoCAD 5.0. Документация, разработанная с ее помощью, сохраняется в форматах MS Office, OpenOffice.org и dwg (для таблиц). Пользователь программы получает доступ к полному набору специализированных инженерных инструментов. Моделируя отопительную систему, он может просмотреть:

• спецификацию оборудования;
• поэтажные схемы коммуникаций;
• аксонометрические схемы коммуникаций;
• трехмерное изображение отопительной системы;
• полный комплект специальных отопительных приборов.

При этом аксонометрические схемы, трехмерные изображения и спецификация оборудования генерируются в автоматическом режиме.

Все объекты отопительной системы (трубы, арматура, приборы и т. д.), проектируемые в nanoCAD, обладают полным набором интеллектуальных качеств. Проще говоря, они наделены присущими им в реальности физическими и техническими свойствами. Пользователь может их редактировать по своему усмотрению и придавать им различные характеристики. Например, сортамент и типоразмер.

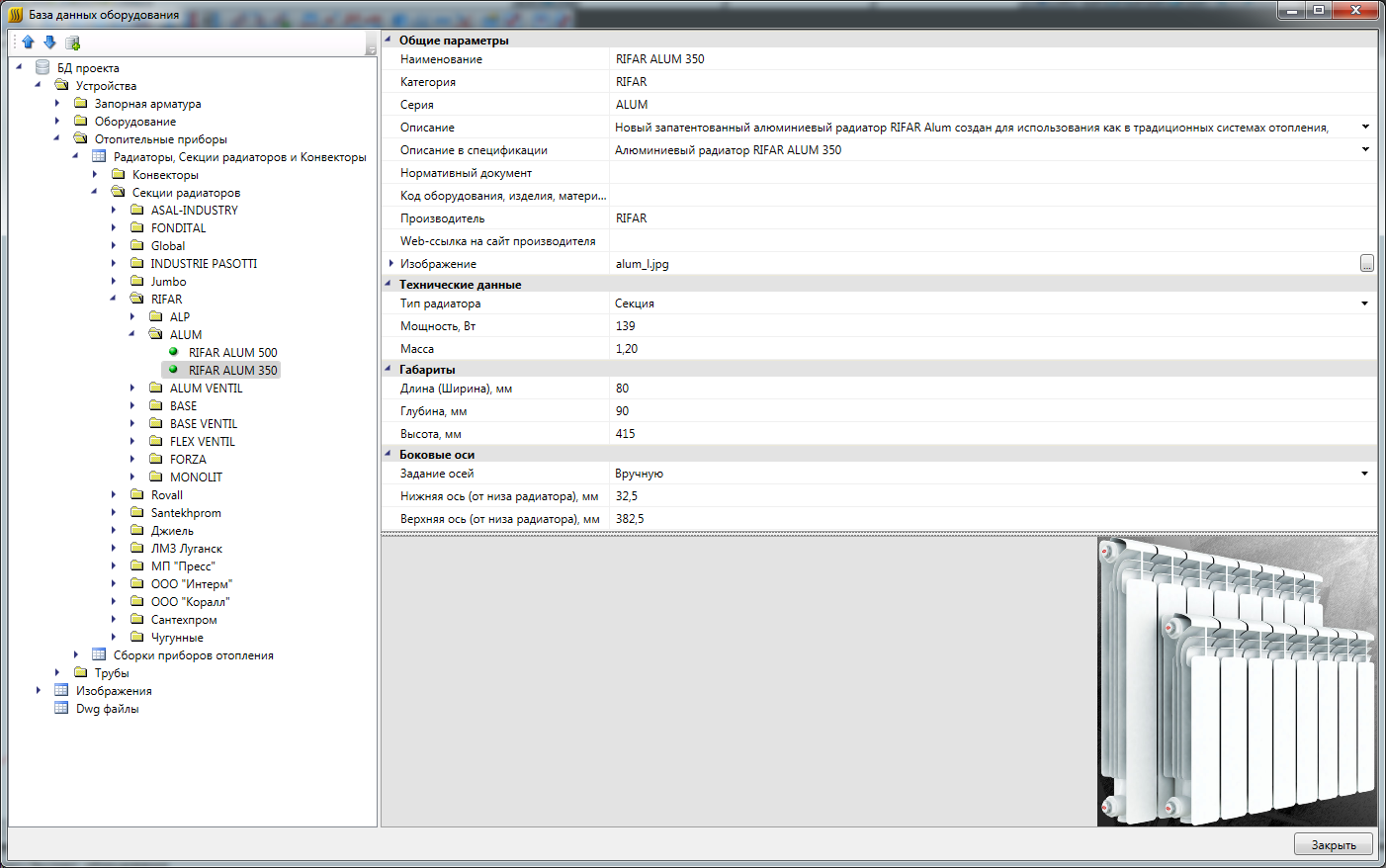

База данных

Программа содержит базу данных, в которой хранится около тысячи различных модификаций систем отопления отечественного и импортного производства. В частности, продукция таких компаний, как Wilo, Grundfos, Danfoss, ОАО «САНТЕХПРОМ», Global, VAN-TUBO и т. п.

База данных приспособлена к появлению обновлений и редактированию существующего материала. При этом, для того чтобы внести изменения, от пользователя требуется лишь умение работать с элементарным табличным редактором.

Для увеличения нажмите на картинку

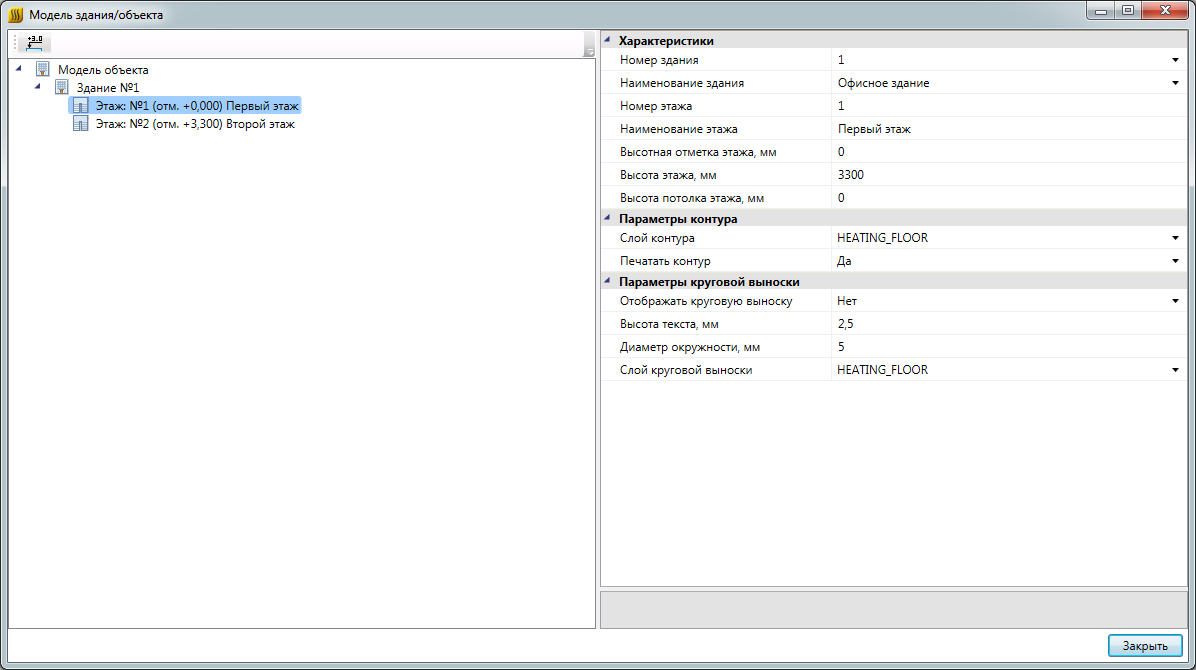

Этажи и стояки

Работа с этажами и стояками продумана в nanoCAD до мельчайших подробностей. Параметры всех этажей помещены в одном диалоговом окне. Там же их характеристики можно редактировать и изменять. Основное удобство заключено в том, что для внесения новых данных не требуется открывать в отдельности каждый чертеж. Специальный мастер стояков также позволяет анализировать и изменять характеристики проекта.

Для увеличения нажмите на картинку

Трехмерное моделирование

Программа nanoCAD предоставляет возможность генерации трехмерных изображений инженерных проектов систем отопления. Эта функция существенно упрощает процедуру работы со смежниками, так как любой спорный момент можно отредактировать на стадии разработки, не тратя время и деньги на переделку конструкций в период их монтирования.

Для увеличения нажмите на картинку

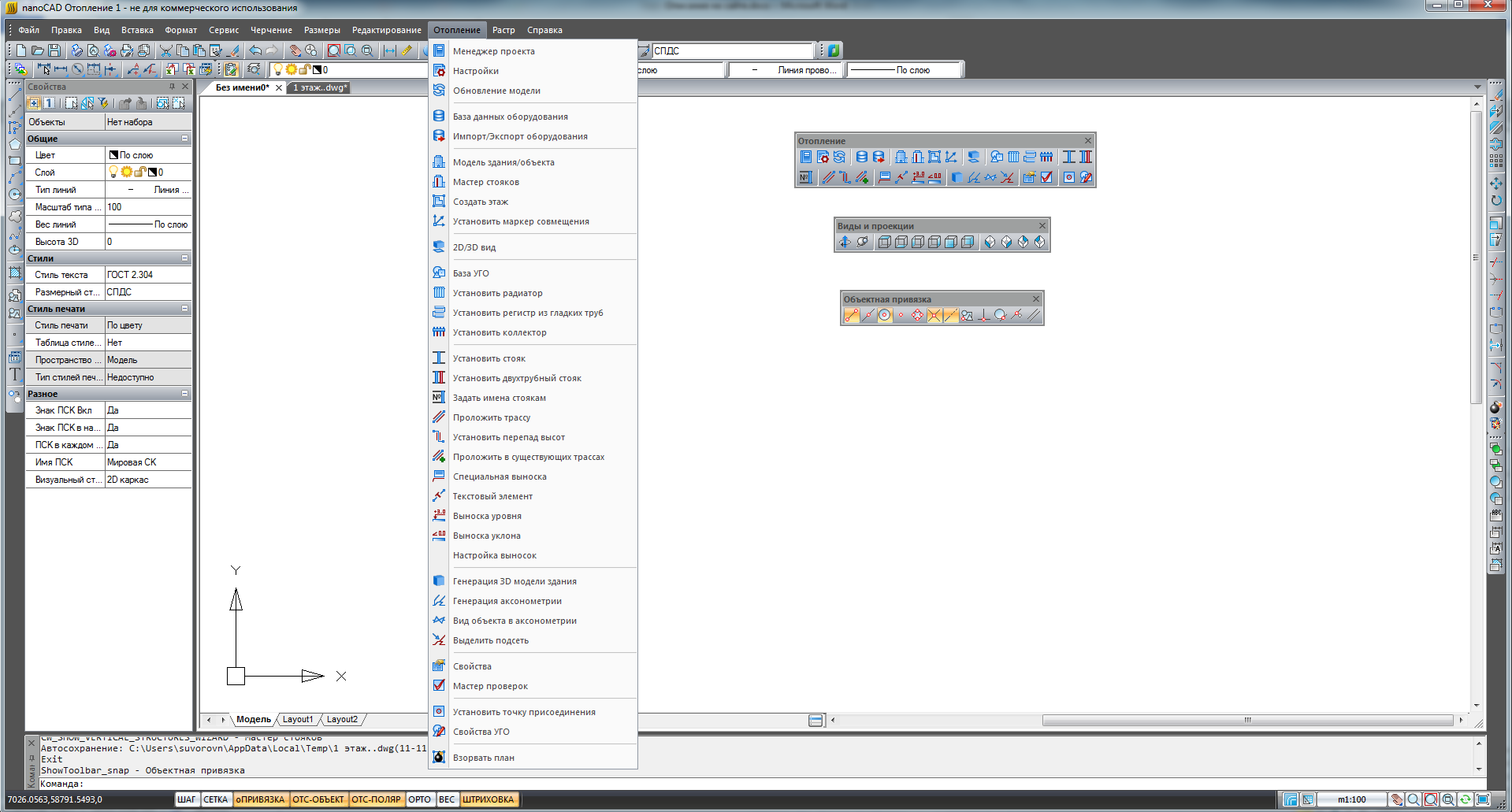

Интерфейс

Программа имеет стандартизированный для CAD-систем интерфейс. Это позволяет избежать сложности в процессе ее внедрения. При работе с nanoCAD пользователь видит перед собой выплывающие меню, командную строку и панель инструментов. Наряду с этим программа оснащена сервисными функциями — режимом отслеживания, режимом объективной привязки и контекстным меню.

Для увеличения нажмите на картинку

Оформление

Особенности оформления проектов позволяют пользоваться так называемым уклоном (считкой информации с трубопровода), высотной отметкой (рассчитывающей реальную высоту объекта), текстовым элементом и спецвыноской.

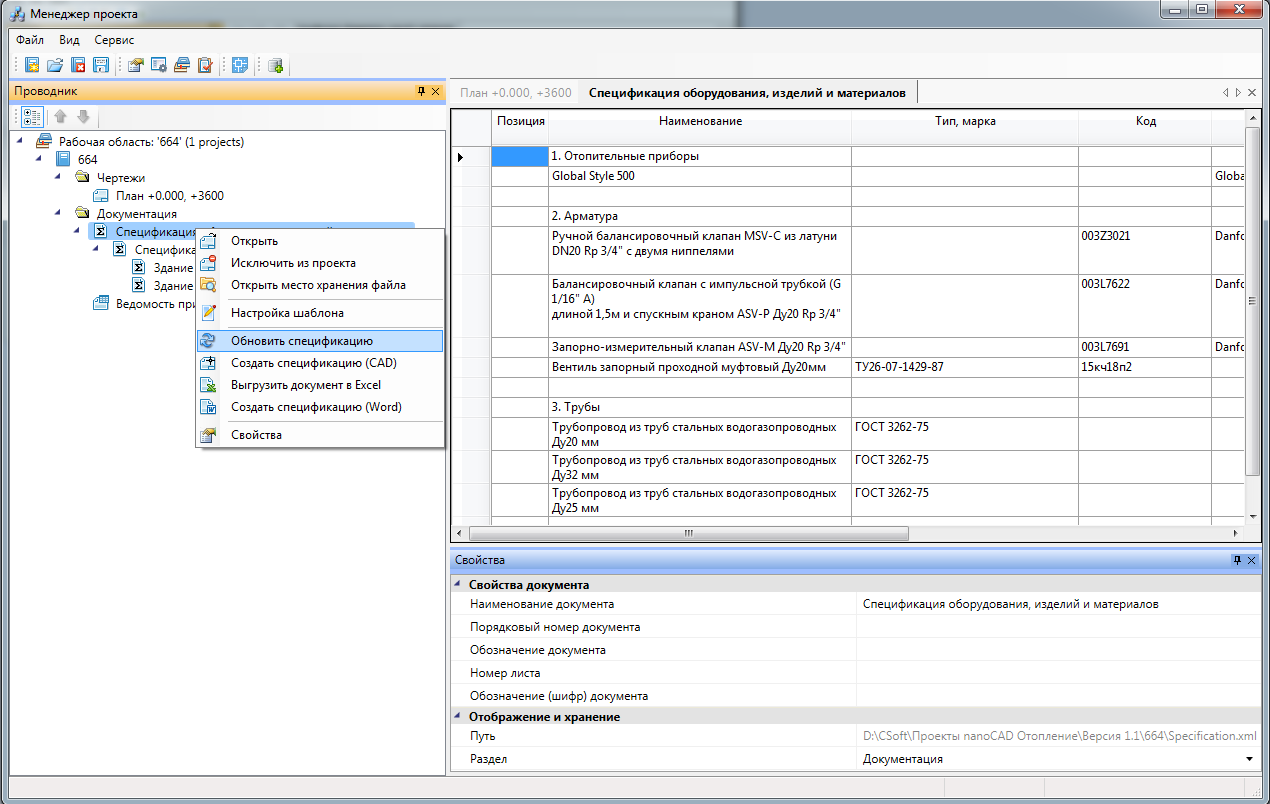

Согласование данных

Для того чтобы все данные, вносимые в разработку, были согласованы в nanoCAD, имеется специальный менеджер проектов. Благодаря нему спецификация оборудования и вся документация всегда точно соответствует актуальному состоянию модели. Кроме того, менеджер проектов дает возможность просматривать и согласовывать поэтажную спецификацию. Эта опция особенно полезна при разработке крупных моделей и при необходимости определения расположения каждого отопительного прибора в отдельности. Кроме того, программа располагает специальным шаблоном настройки спецификаций. Он обеспечивает возможность своевременно получать необходимые документы по каждому проекту.

Для увеличения нажмите на картинку

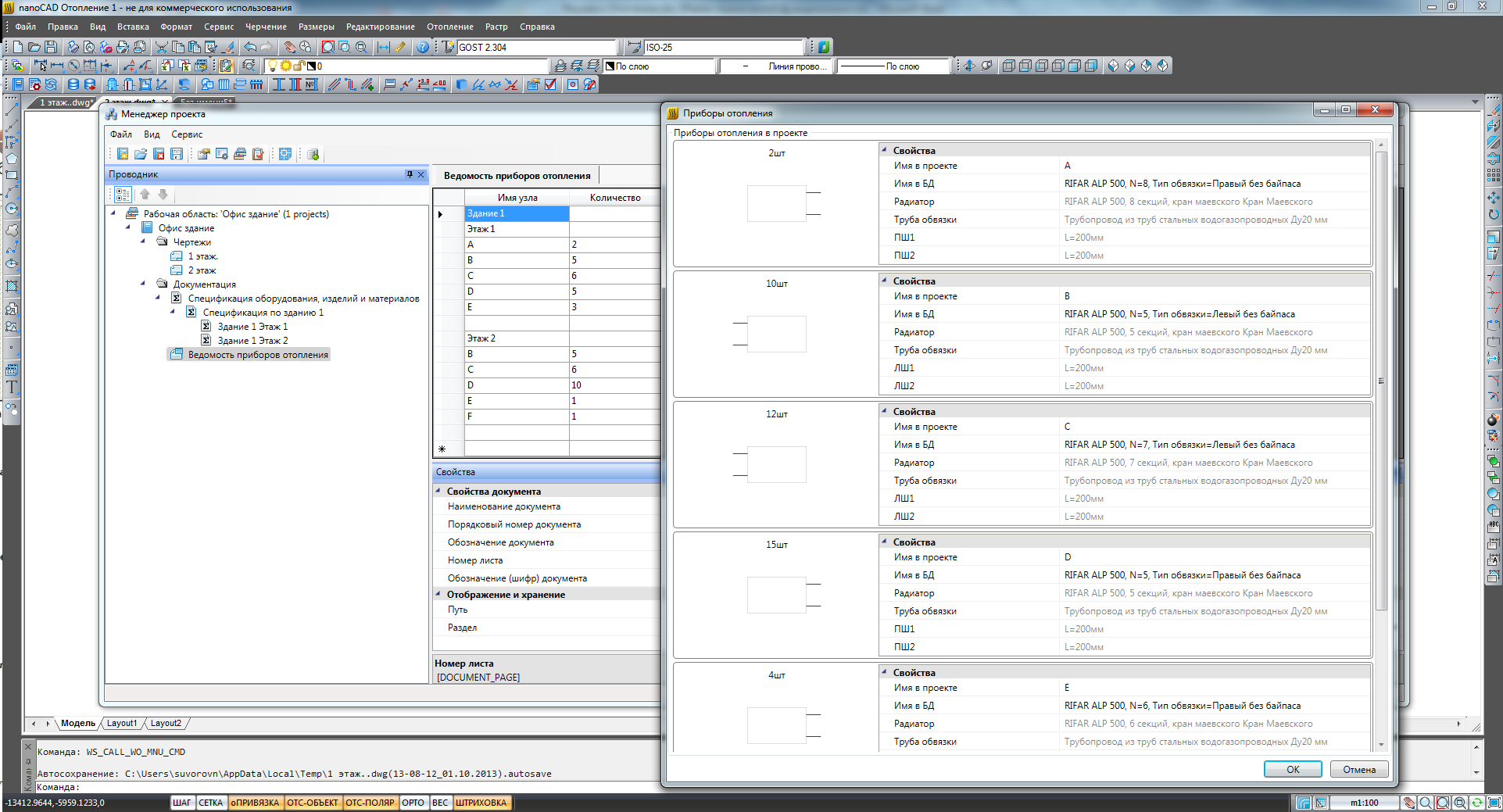

Ведомость

Программа nanoCAD обладает опцией создания ведомости отопительных приборов с привязкой к каждому этажу здания. Такая функция позволяет ставить четкие задачи перед монтажниками и значительно ускорять процесс их работы.

Для увеличения нажмите на картинку

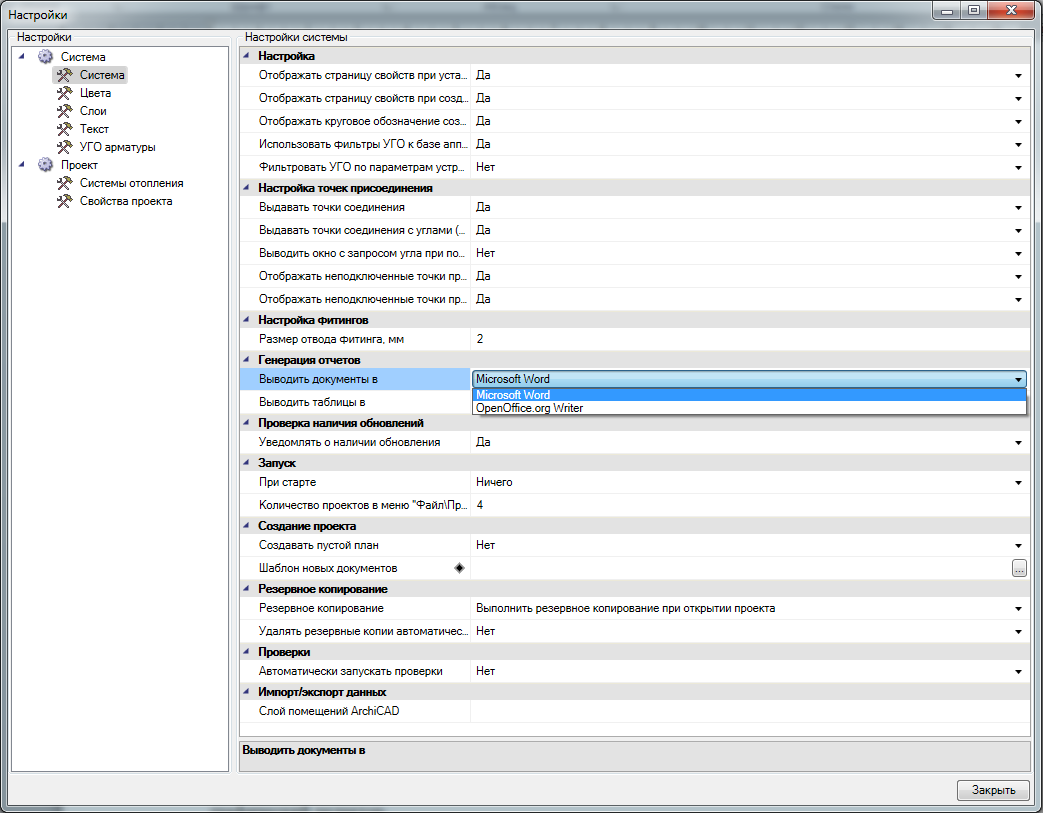

Интеграция с другими программами

Работая с nanoCAD, вы можете производить экспорт разработанных табличных данных (например, ведомость отопительных приборов или спецификация оборудования) в OpenOffice.org и MS Office. Это помогает сотрудничать со специалистами, на компьютерах которых не установлены такие графические редакторы.

Для увеличения нажмите на картинку

Операционная система

• Microsoft Windows 8 (32- или 64-bit), в том числе Enterprise, Pro или Core.
• Microsoft Windows 7 (32- или 64-бит), в том числе Enterprise, Ultimate, Professional или Home Premium.
• Microsoft Windows Vista (32- или 64-бит, пакет обновления SP1 или более поздний), в том числе Enterprise, Business, Ultimate или Home Premium edition.
• Microsoft Windows XP Professional или Home edition (32- или 64-бит, пакет обновления SP3 или более поздний).

ВНИМАНИЕ! Для установки и при первом запуске программы в операционной системе должны быть настроены права администратора.

Примечание. После установки необходимо провести активацию программы посредством Мастера регистрации. В противном случае программа будет работать в демонстрационном режиме.

Аппаратное обеспечение
