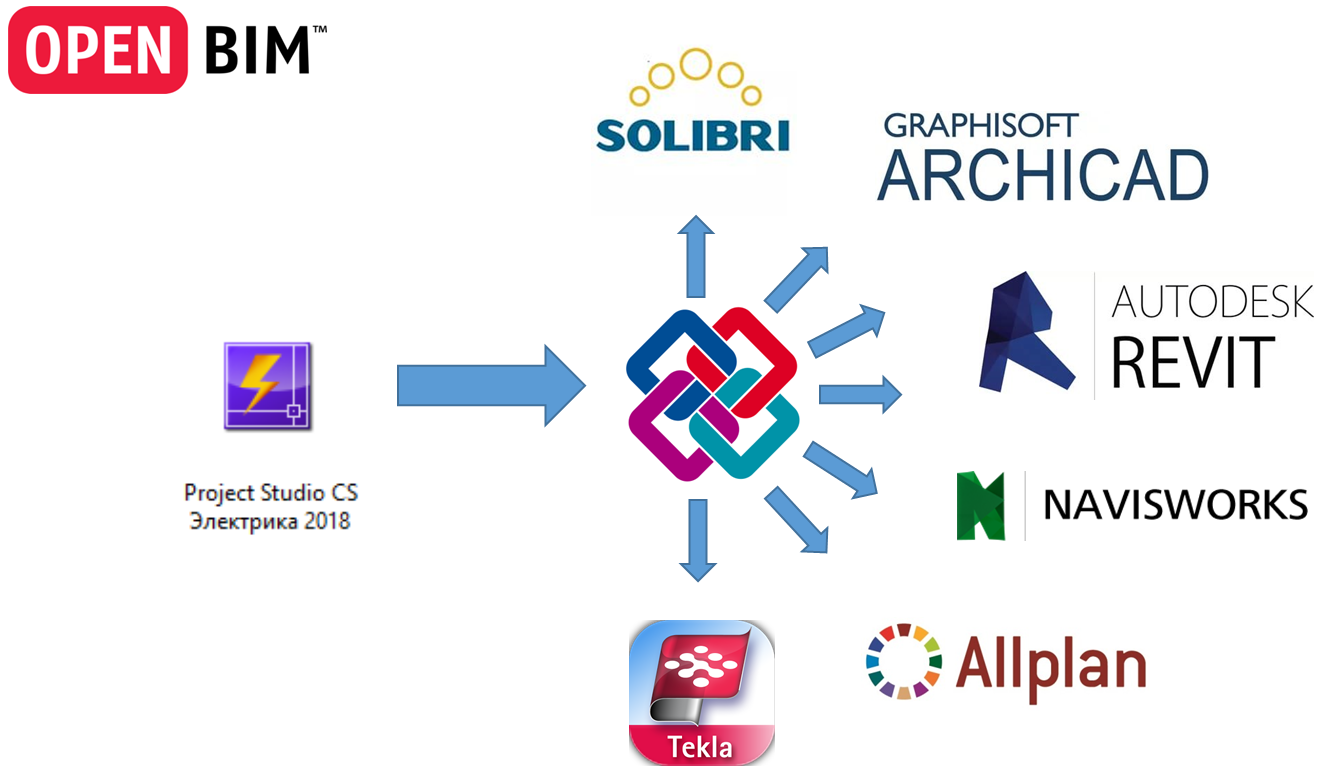

Project Studio CS Электрика

Project StudioCS Электрика обеспечивает создание низковольтной (0,4 кВ) части проекта СЭС. Инструментальные средства системы позволяют проектировать как внутреннее электрическое освещение, так и силовое электроснабжение жилых, общественных и производственных зданий и сооружений.

Программный комплекс разработан на основе положений действующей нормативно-технической документации. При разработке использовались современные технологии, что позволило сделать комплекс интерактивным, простым и удобным в использовании.

Программа Project StudioCS Электрика предназначена для решения следующих задач:

• расчет освещенности по методу коэффициента использования и автоматическое размещение светильников в помещении;

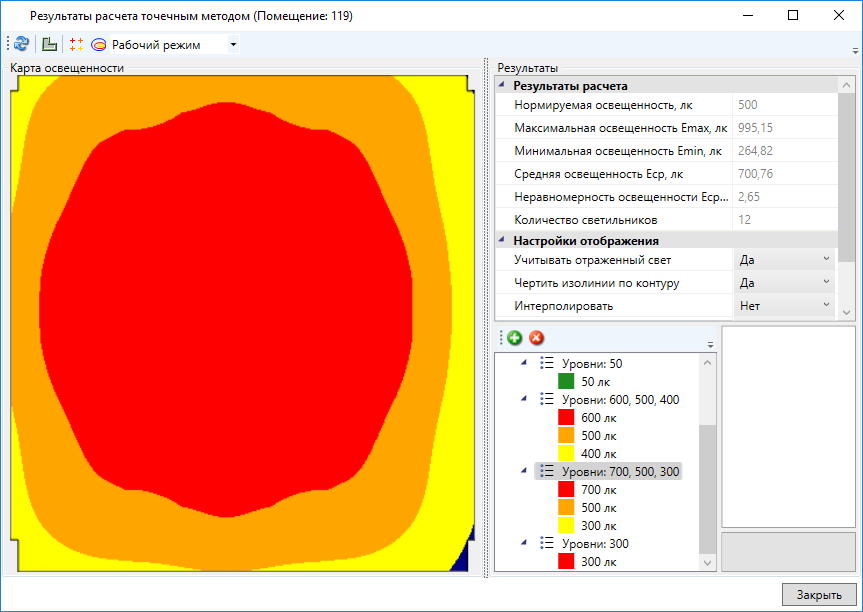

• расчет освещенности точечным методом;
• расчет нагрузок по РТМ 36.18.32.4–92, СП 31–110–2003 и методике ТЭП. При расчете нагрузок по СП 31–110–2003 выбор коэффициентов спроса осуществляется автоматически по справочным данным;
• расчет токов однофазных, двухфазных, трехфазных коротких замыканий по ГОСТ 28249–93 и методом петли фаза-ноль;
• расчет разности загрузки фаз, расчет тока на каждой фазе фидера;
• расчет токов утечки и проверка уставки УЗО;
• расчет падения напряжения;
• автоматическая маркировка оборудования;
• возможность создания контрольных соединений;
• возможность задания аппаратам фидера дополнительных устройств (контактные приставки, независимые расцепители, трансформаторы тока, амперметры, вольтметры, счетчики и т.д.);
• автоматический расчет числа жил и длин кабелей;
• автоматический подсчет расхода кабельных конструкций;
• автоматизированная раскладка кабелей в трассах;
• автоматическое формирование сечений кабельных трасс;
• автоматическое формирование однолинейных схем;
• проверки коммутационных аппаратов и кабелей;
• автоматическое получение выходных документов (кабельные журналы, спецификации, отчеты по расчету нагрузок, отчеты по расчету освещенности и т.д.).

Расстановка оборудования на плане

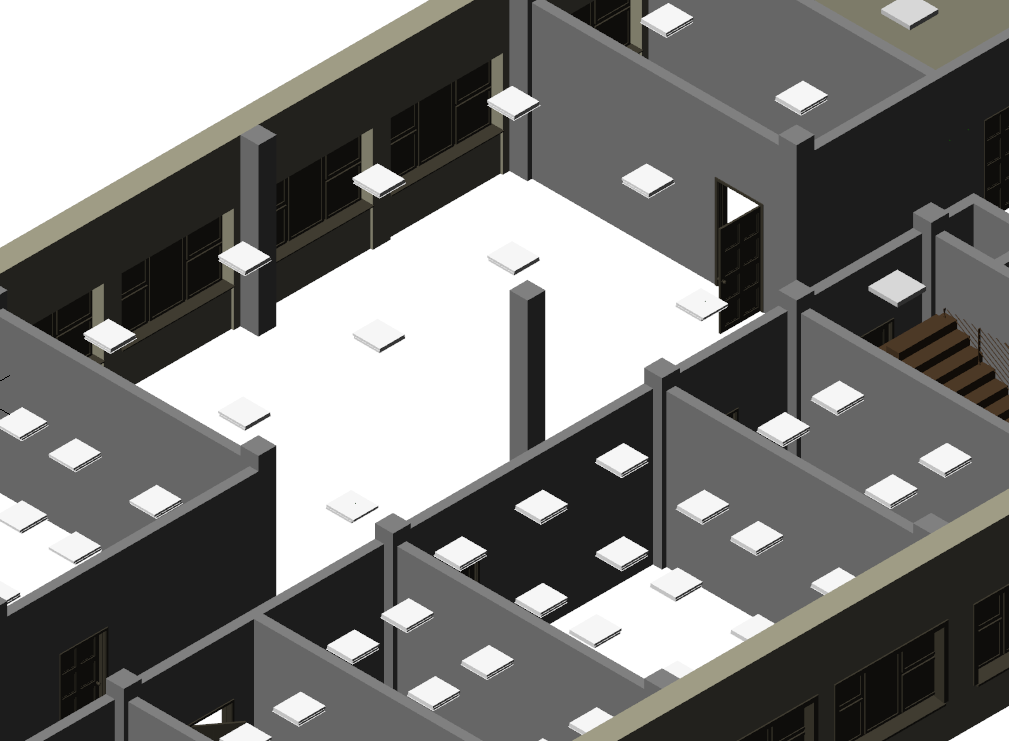

Производится определение помещений средствами программы. В соответствии с заданной освещенностью программа автоматически рассчитывает количество светильников и размещает их в помещении. При этом объекты программы обладают техническими характеристиками из базы данных, имеют высоту установки, одновременно являясь объектами AutoCAD, что позволяет выполнять с ними стандартные операции (такие как копирование, перемещение, удаление) привычными инструментами AutoCAD. При копировании объектов все электротехнические характеристики сохраняются.

Прочее оборудование размещается на плане из библиотеки условно-графических обозначений. Условно-графические обозначения элементов оборудования хранятся в файлах *.dwg базы УГО.

Создание структуры распределительных устройств

В начале проектирования пользователь не всегда знает, какое наполнение шкафа ему потребуется. Программа позволяет как изначально выбирать из базы типовой шкаф, так и наполнять/редактировать его в процессе работы.

В программном комплексе Project StudioCS Электрика распределительные устройства подразделяются на пять категорий: «Стандартное РУ», «Модульное РУ», «Реечное РУ», «Блочное РУ», «Панельное РУ». Кроме того, в базе описаны два типа шкафов ввода. Из шкафов ввода и шкафов (панелей) реечных РУ, блочных РУ и панельных РУ можно создавать комплексные РУ (состоящие из набора шкафов или панелей).

В любой момент пользователю доступно окно свойств распределительного устройства, где можно изменить его тип, количество фидеров и их наполнение.

Инструментарий для подключения оборудования

Подключение оборудования программа позволяет осуществлять непосредственно с плана или в табличном виде. Оборудование подключается через Мастер подключения, который позволяет видеть всю структуру распределительного устройства и выделять отходящую группу, на которую будут подключены нагрузки. Для удобства работы программа подсвечивает подключенные объекты и распределительное устройство. В процессе выполнения этой команды автоматически осуществляется расчет нагрузок по РТМ 36.18.32.4–92/СП31–110–2003/методике ТЭП.

При расчете нагрузок по СП31–110–2003 выбор коэффициентов спроса осуществляется автоматически по справочным данным.

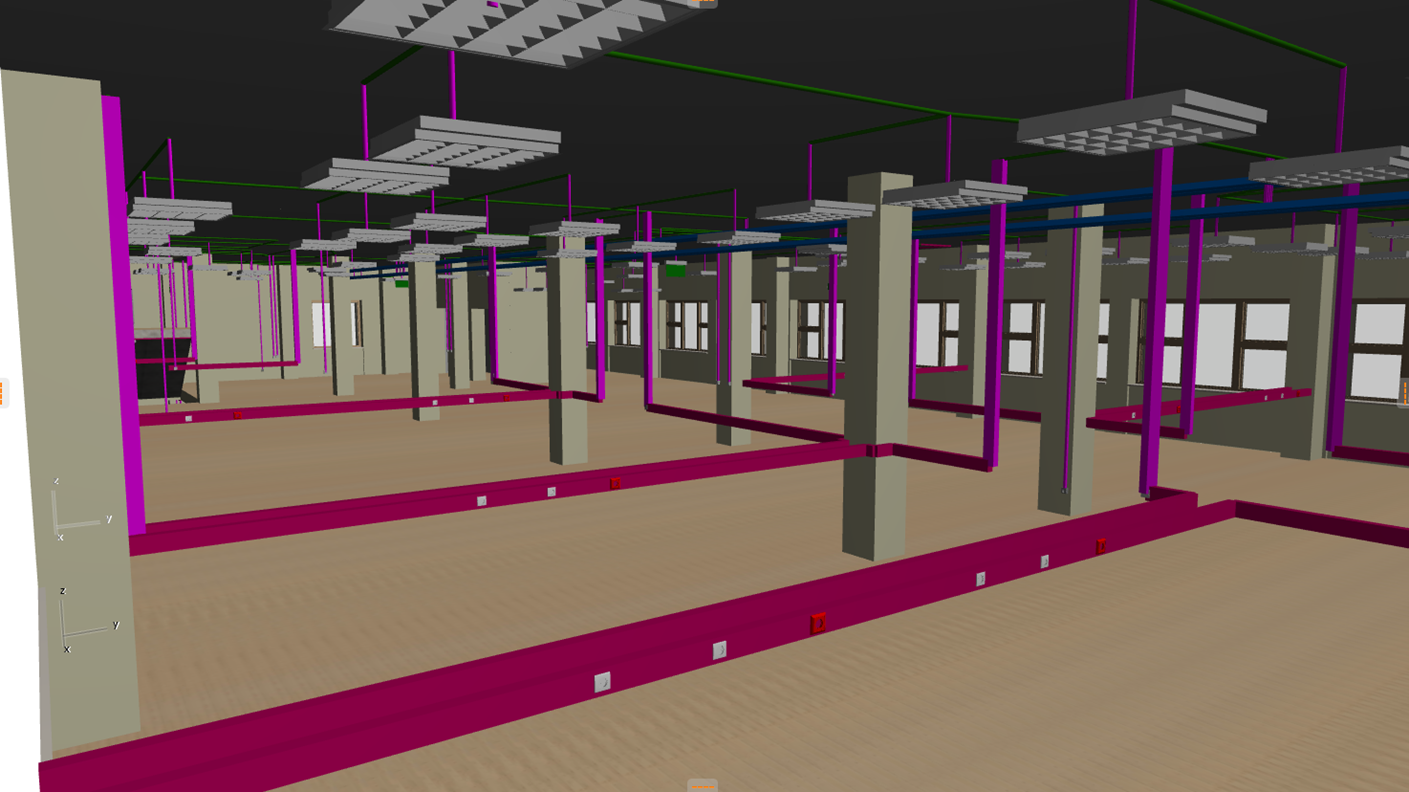

Отрисовка трасс

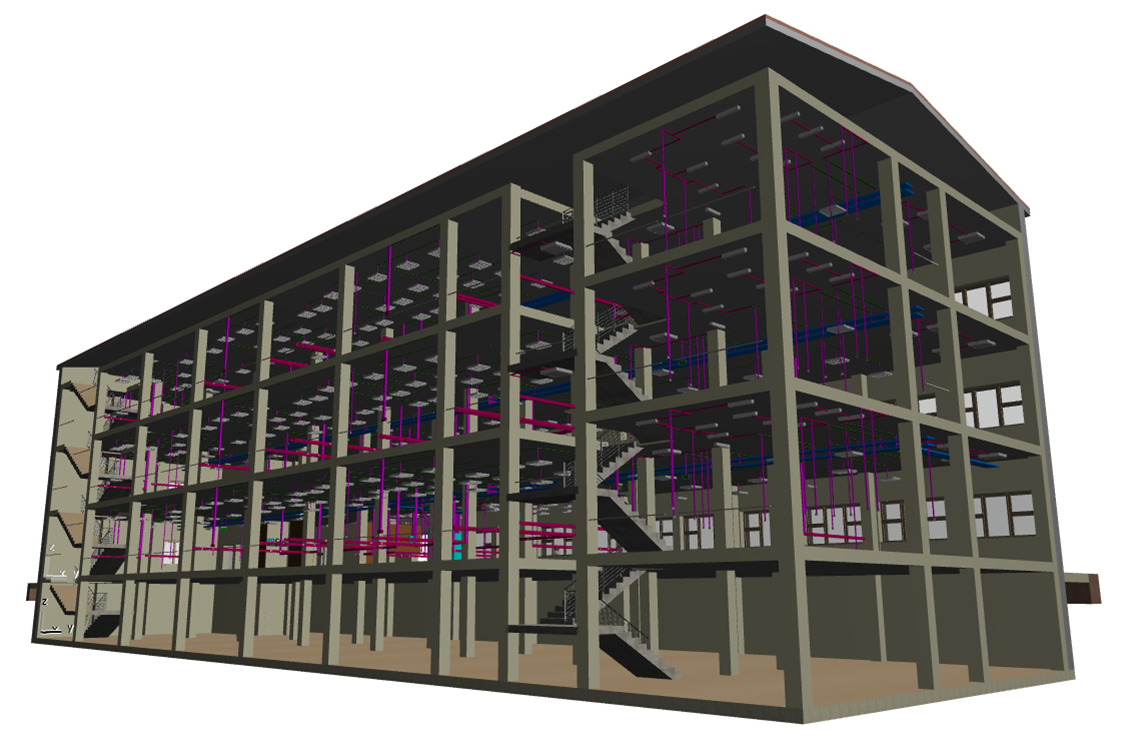

В программе Project StudioCS Электрика реализован специальный инструмент для прокладки трасс, кабелей и кабельных конструкций по трассам. В специальном окне проектировщик создает перечень трасс с привязкой к базе данных. Лотки, имеющиеся в базе данных проекта, в Мастер прокладки кабеленесущих систем попадут автоматически. В дальнейшем все кабеленесущие системы, используемые в проекте, попадут в спецификацию.

Пользователь может работать в удобном для него режиме:

• сначала отрисовать на плане трассы без типа, а потом назначать нужный тип и высоту путем выделения участков трасс;
• сразу отрисовывать участки трасс с заданным типом конструкции на требуемой высоте.
• Программа поддерживает межэтажные переходы и перепады высот.
• Имеется Мастер установки соединительных элементов как в автоматическом, так и в ручном режиме. При этом программа самостоятельно подбирает тип соединительного элемента из базы аппаратов проекта для заданного типа канала.
• Программа осуществляет автоматический подсчет кабеленесущих систем, соединительных элементов коробов и лотков.

Прокладка кабелей

«Зная» нагрузки каждой группы распределительного устройства, программа прокладывает кабели по трассам в автоматическом режиме. В момент прокладки кабелей она рассчитывает длины и жильность кабелей, определяет места установки разветвительных коробок. При этом на плане подсвечиваются трасса прокладки кабеля и подключенные электроприемники.

При расчете длины кабелей в момент прокладки программа учитывает межэтажные переходы, спуски и подъемы кабеля.

Электротехническая модель проекта

Вся информация по модели проекта может быть представлена в табличном виде в окне электротехнической модели. На вкладке Подсоединения отображается информация о дереве подключения каждого фидера, наполнении фидера, результатах расчета для выбора оборудования, осуществляется выбор кабеля и коммутационных характеристик оборудования, а также проверки правильности выбора оборудования.

На вкладке Расчеты представлена вся информация по результатам расчетов.

Осуществляются различные проверки правильности построения сети и выбора оборудования по всей модели проекта.

Формирование выходной документации

Формирование выходной документации — самый быстрый и легкий процесс в программе, так как специальные функции обеспечивают быстрый вывод документов. Система построения отчетов реализована с возможностью предварительного просмотра и редактирования выводимой информации.

Вывод документации осуществляется в MS Excel, MS Word, AutoCAD.

Перечень выходных документов, создаваемых с помощью Project StudioCS Электрика, включает:

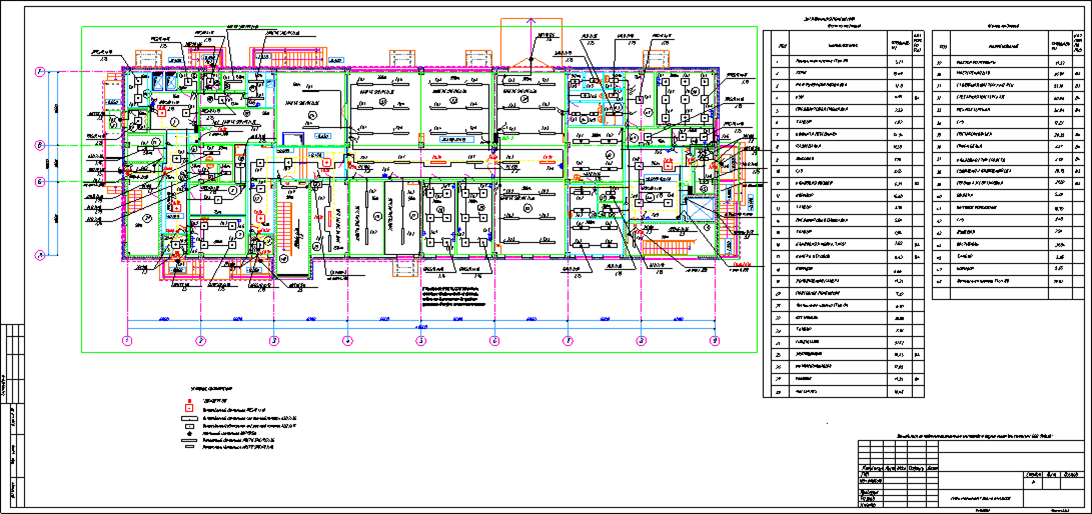

• лист плана здания с обозначениями установленного оборудования и трасс, с сечениями кабельных трасс, выносными обозначениями и таблицами;

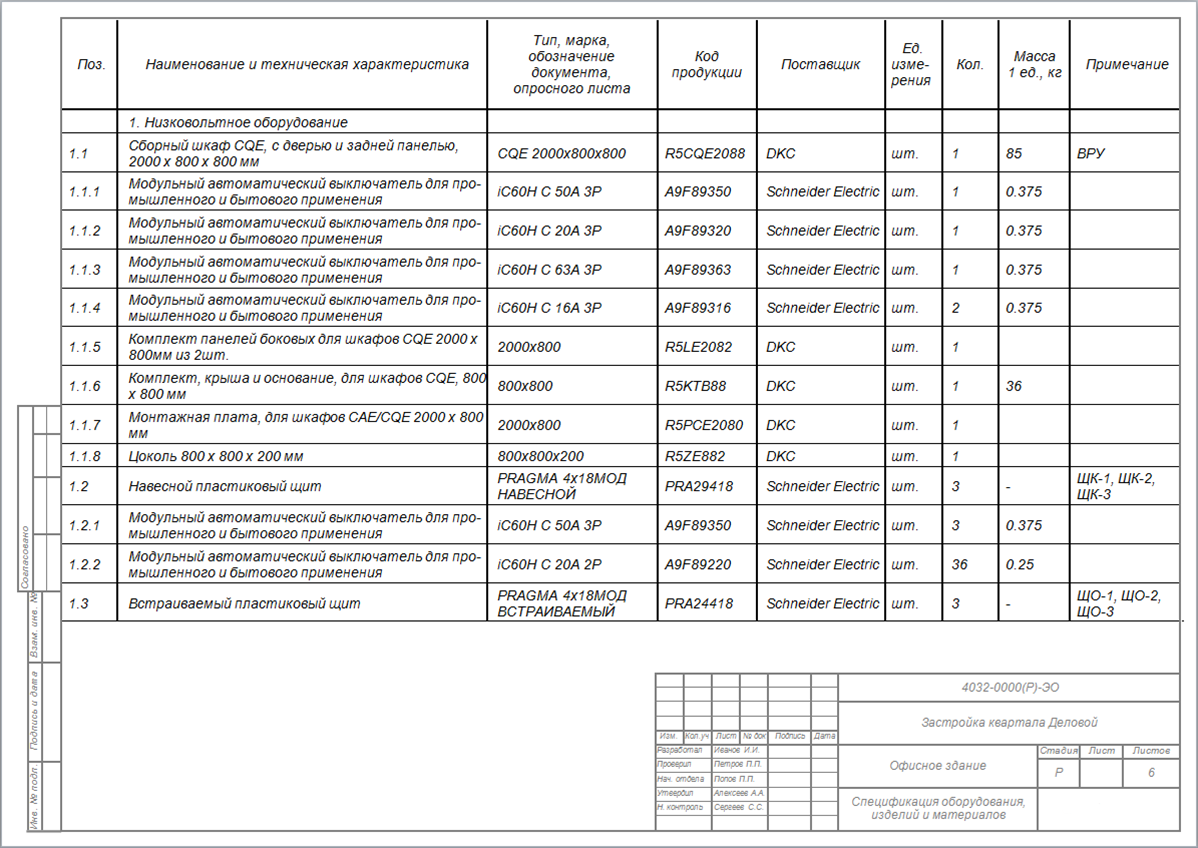

• спецификацию оборудования, кабелей, проводов, изделий и материалов;

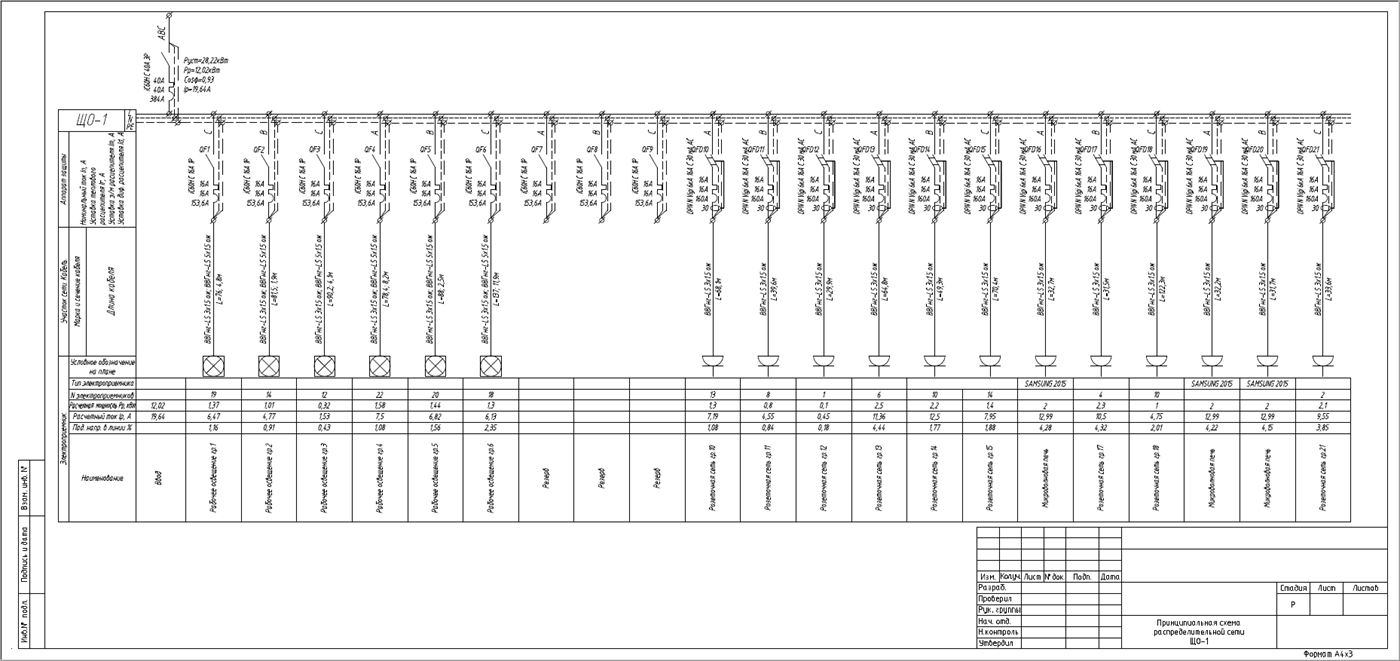

• принципиальные схемы питающей и распределительной сети; ведомость по групповым щиткам;

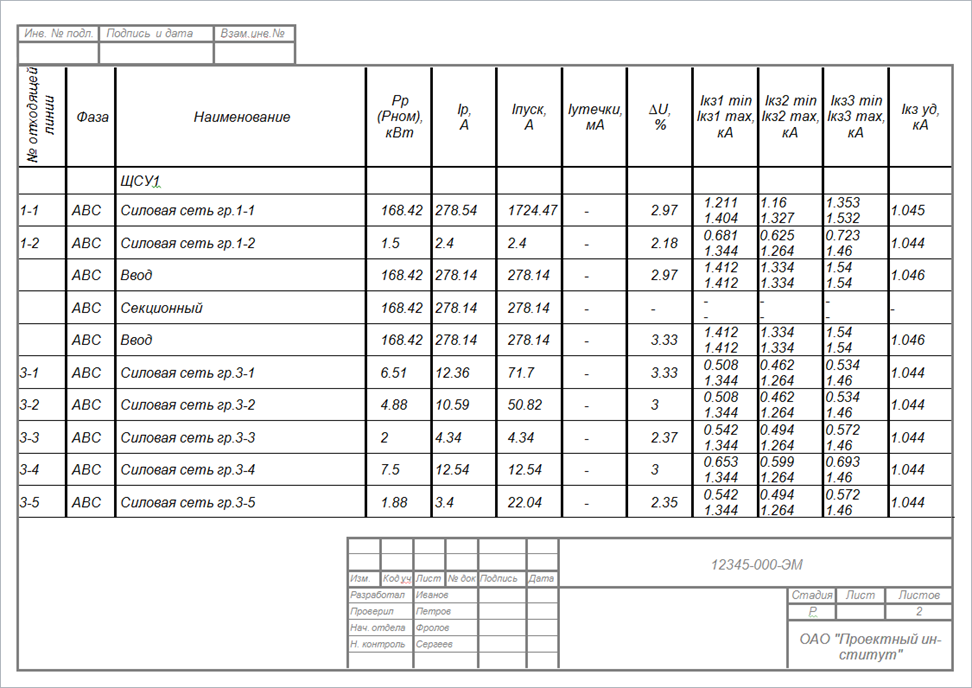

• таблицу результатов расчета нагрузок;

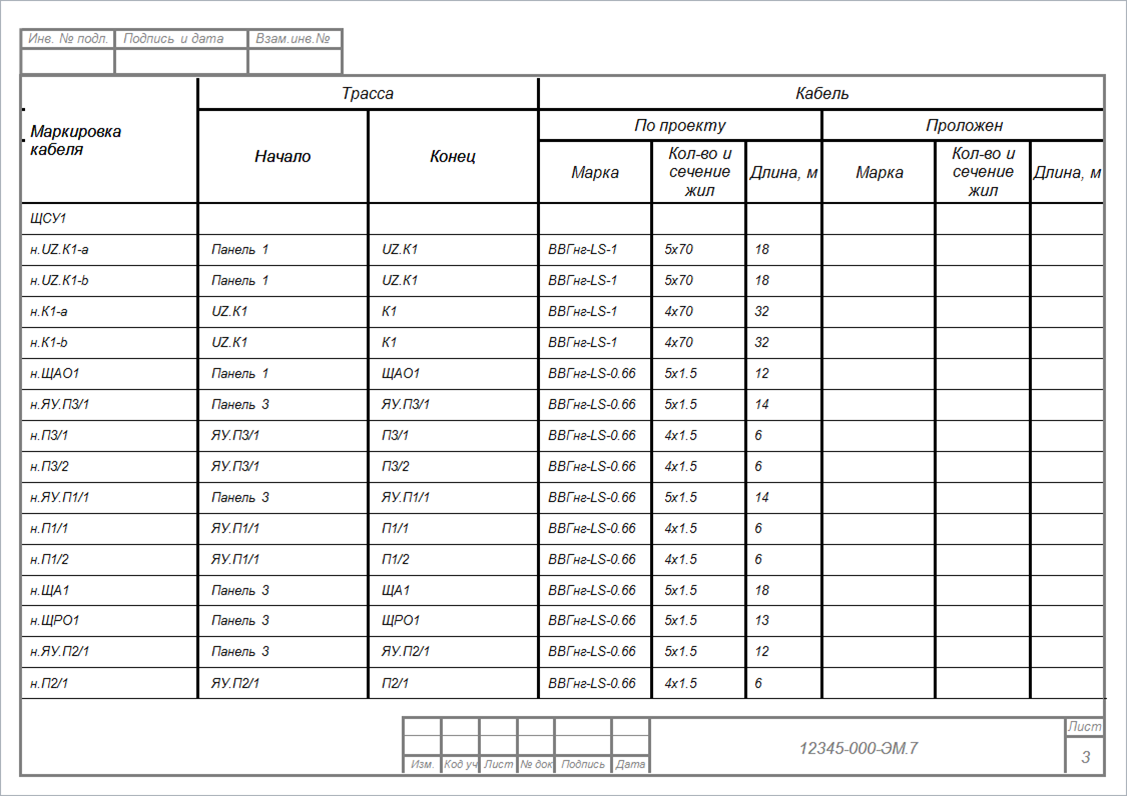

• кабельный журнал;
• таблицу выбора оборудования;

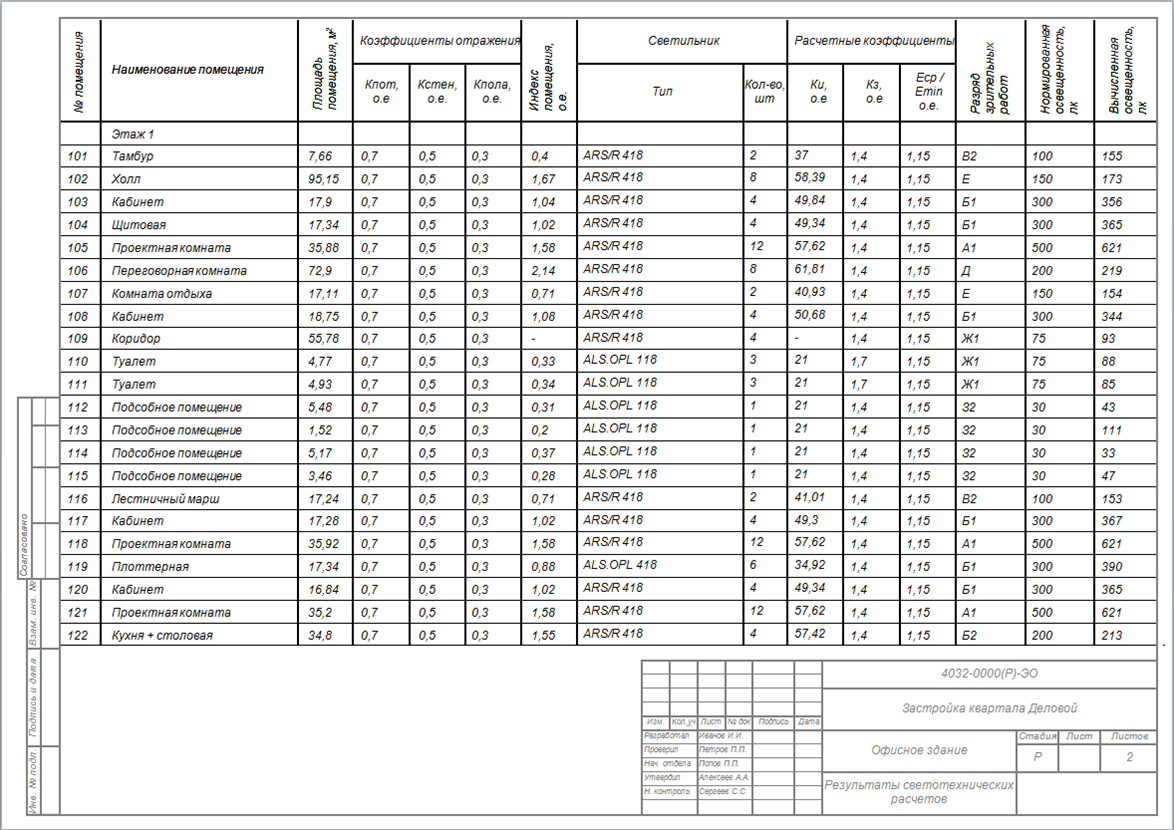

• таблицу результатов расчета освещенности;
• экспликацию помещений.

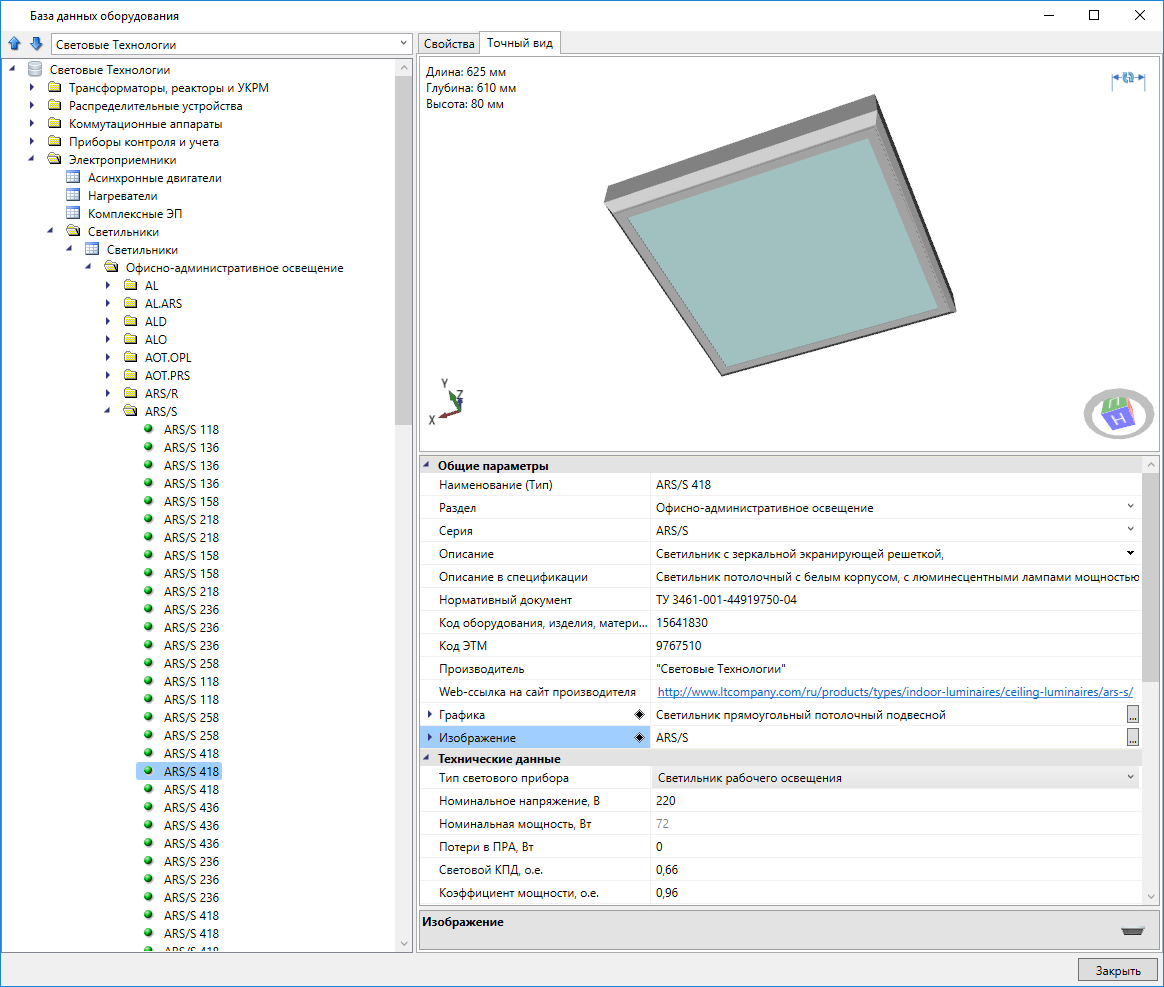

База данных оборудования, изделий и материалов

Данные базы аппаратов хранятся в sdf-файлах (формат MS Access). В дистрибутив версии входит набор заполненных баз данных, содержащий оборудование для работы с программой, и для демонстрации того, как производится корректное наполнение баз. В частности, представлены база данных ОАО «Электрокабель» Кольчугинский завод», коммутационное оборудование ОАО «ДЗНВА», база данных по лампам без привязки к производителю, лампы OSRAM, светильники Ардатовского светотехнического завода, светильники от «Световых технологий», трансформаторы масляные 6–10 кВ (ТМ, ТМГ), база электроустановочных изделий Wessen, кабеленесущие системы OSTEC, ДКС, IEK, Quintela, Legrand, Cablofil и другие.

Реализован Менеджер баз данных для подключения баз оборудования и импорта из них оборудования в базы проекта.

Имеются удобные инструменты для просмотра, наполнения и редактирования данных в базах УГО и аппаратов.

Реализована возможность пользовательской настройки правил, по которым в проекте будет производиться автоматический подбор соединительных элементов. Для этого в базе данных появилась таблица Конфигурации соединительных элементов.

Для повышения удобства и наглядности работы при формировании пользователем узла крепления программа автоматически формирует эскиз узла и проставляет размеры.

Формирование конструкции трассы, выбор узлов крепления и размещение на них лотков осуществляются в базе данных. Это позволяет использовать собственные наработки в последующих проектах.

Проектная документация, выпускаемая с помощью Project StudioCS Электрика, соответствует:

• ГОСТ 21.608–84. Система проектной документации для строительства. Внутреннее электрическое освещение.
• ГОСТ 21.613–88. Система проектной документации для строительства. Силовое электрооборудование.
• ГОСТ 21.614–88. Условные обозначения.
• ГОСТ 21.101–97. Основные требования к проектной и рабочей документации.
• ВСН 59–88. Нормы проектирования и методика подбора коэффициентов спроса.
• СП 31–110–2003. Проектирование и монтаж электроустановок жилых и общественных зданий.
• РТМ 36.18.32.4–92. Указания по расчету электрических нагрузок. Утверждены ВНИПИ Тяжпромэлектропроект им. Ф.Б. Якубовского.
• ГОСТ 28249–93.
• СНиП 23–05–95. Естественное и искусственное освещение.
• «Справочной книге по светотехнике»/Под ред. проф. Ю.Б. Айзенберга. — М.: Энергоатомиздат, 1995.

Технические требования

Системные требования

• Windows 7 (32 bit, 64 bit),
• Windows Vista (32 bit, 64 bit),
• Windows XP (32 bit).

Для установки программы требуются права администратора.

• AutoCAD 2007/2008/2009/2010(32 bit, 64b)/2011(32 bit, 64 bit)/2012 (32 bit, 64 bit). Версии, предшествовавшие AutoCAD 2007, не поддерживаются.
• MS Office 2000, MS Office XP, MS Office 2003, MS Office 2007.

Аппаратные требования

• Процессор Intel Pentium IV или выше.
• Монитор 1024x768 True Color.
• CD-ROM для установки программы.
• Видеокарта, поддерживающая стандарты Windows.
• Мышь или другие устройства указания, поддерживаемые операционной системой.
• Оперативная память — 1,5 Гб (рекомендуется).
• Свободное место на жестком диске 10 Гб (минимум).

Требования к пользователю

• Знание основных приемов работы с операционной системой Windows.
• Знания и навыки по работе с AutoCAD той версии, на которую устанавливается Project StudioCS Электрика.
