Project Studio CS Архитектура

Project StudioCS Архитектура — специальный пакет для разработки архитектурных моделей и рабочих чертежей (АР, АИ) в строгом соответствии с отечественными стандартами. Базируется на платформе AutoCAD , AutoCAD Architecture и AutoCAD MEP.

Project StudioCS Архитектура 2.x входит в комплексную линейку программ для архитектурно-строительного проектирования серии Project StudioCS и является логическим продолжением популярной архитектурно-строительной системы проектирования АРКО.

В комплекте с модулем Project StudioCS Архитектура поставляется модуль Project StudioCS «Ядро», в состав которого включены инструменты для создания элементов оформления чертежей в соответствии с требованиями СПДС, управления масштабом элементов чертежа и слоями. Кроме того, модуль включает в себя комплекс команд, предназначенных для отрисовки и редактирования массивов координационных осей. Инструменты модуля позволяют работать как с поэтажными планами, так и с трехмерной моделью проектируемого здания. С помощью специальных команд можно управлять списком этажей в чертеже, определять текущий этаж, изменять режимы отображения элементов различных этажей.

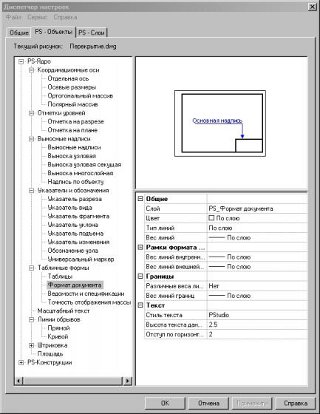

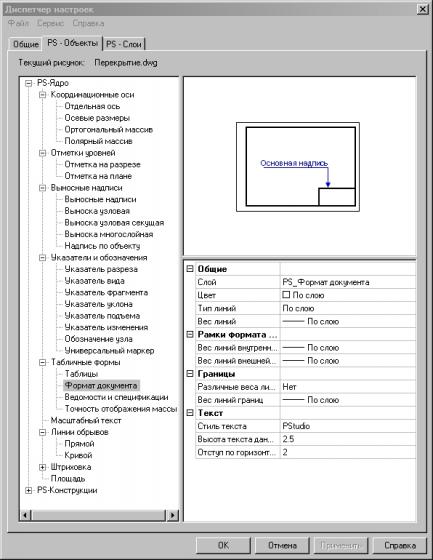

Диспетчер настроек параметров объектов

Диспетчер настроек, предназначенный для настройки параметров объектов программы и создания шаблона чертежа, обеспечивает:

• управление настройками параметров всех элементов программы;
• управление видимостью объектов программы на чертеже в одном этаже либо с использованием поэтажной схемы здания, сформированной средствами программы (включая в этом случае просмотр аксонометрической схемы здания);
• использование стандартных и создание пользовательских слоев с настройкой их свойств;
• сохранение настроек в файле для их последующего использования в других проектах.

Для увеличения нажмите на картинку

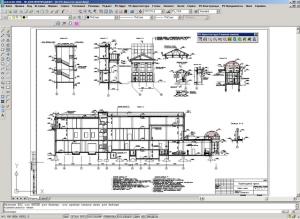

Инструменты оформления чертежа

Набор инструментов, предназначенных для оформления чертежей в соответствии с требованиями СПДС.

Используется для решения следующих задач:

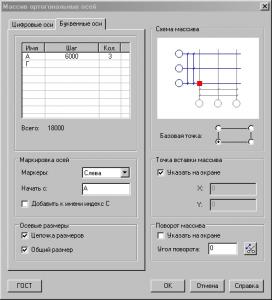

• отрисовка строительных осей на чертеже как массива или по отдельности;

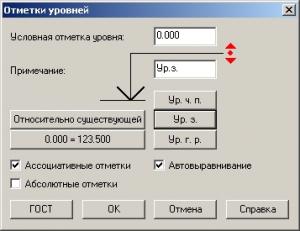

• обозначение на чертеже ассоциативных высотных отметок и отметок на планах;

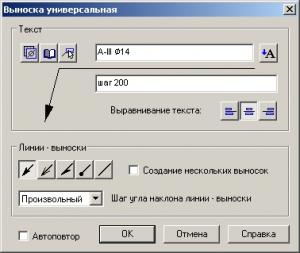

• отрисовка выносок на чертежах с использованием записной книжки и специальных символов;

• нанесение на чертеж разрезов, фрагментов, маркеров и флажков изменений;

• использование в чертеже масштабного текста с применением записной книжки и спецсимволов;

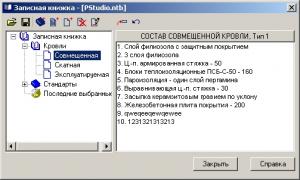

• записная книжка с возможностью пополнения пользовательских страниц и таблиц;

• отрисовка граничных штриховок с возможностью их редактирования;
• использование в работе специальных инструментов построения;
• использование инструментов определения площади по контуру;

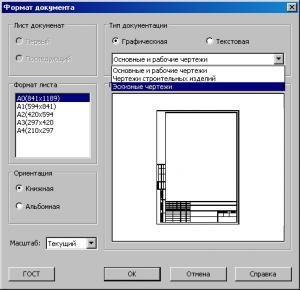

• использование в чертежах универсального инструмента формирования формата;

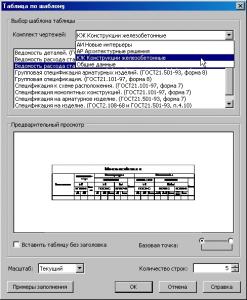

• использование шаблонов стандартных спецификаций в чертежах;

• сохранение шаблонов спецификаций, разработанных пользователем, — с возможностью последующего редактирования таблиц;
• экспорт данных спецификаций в программу Microsoft Office Excel;
• импорт данных спецификаций из программы Microsoft Office Excel;
• использование инструментов управления слоями чертежа;
• возможность создания элементов конструкций в виде параметрических блоков с последующим автоматическим специфицированием при их использовании в чертежах.

Архитектурный модуль системы Project StudioCS

• Работает в режимах двумерного и трехмерного моделирования, создает чертежи на всех стадиях проектирования, формирует законченную трехмерную модель здания с расстановкой мебели и оборудования;

• позволяет работать с неограниченным числом этажей, использовать существующие этажи как прототип для создания новых;
• содержит пополняемые библиотеки профилей различного назначения для создания таких элементов архитектурного облика здания, как карнизы, пилястры, колонны, полочки и пояски, наличники и обрамления, ступени, поручни, плинтусы и многое другое;
• позволяет формировать плоские и скатные кровли сложных форм, используя базовые конфигурации одно-, двух-, трех-, четырехскатных и шатровых кровель;
• содержит библиотеки 2D- и 3D-мебели (офисной, жилой, кухонной, спальной), сантехнического оборудования, растений, светильников и др.;

• позволяет получить изображения фасадов, разрезов, перспектив, интерьеров с любых ракурсов;

• маркирует помещения, содержит информацию об отделке, площадях, типах полов, наименованиях помещений, об отверстиях для инженерных коммуникаций, перемычках и других элементах чертежа.

Project StudioCS Архитектура может применяться совместно с линейкой программ серии GeoniCS для решения задач вертикальной и горизонтальной планировки, размещения зданий и сооружений на генплане, определения проектных отметок, построения красных горизонталей, получения картограмм земляных масс и т.д.

Технические и системные требования

Системные требования

• Процессор Intel Pentium IV или AMD Athlon с тактовой частотой 2,2 ГГц или выше
• Оперативная память 2 Гб (минимум)
• Свободное место на жестком диске 1 Гб (минимум)
• Поддержка экранного разрешения 1024x768 и режима «True color»
• Мышь или другие устройства указания
• Программное обеспечение SQL Server Express 2008 или старше. При сетевом варианте установки программного продукта требуется только на компьютере, выполняющем роль сервера

Операционная система

• Microsoft Windows XP Professional
• Microsoft Windows Vista
• Microsoft Windows 7
• Microsoft Windows 8

Поддерживаются как 32-битные так и 64-битные версии указанных операционных систем

Программное обеспечение

• AutoCAD 2007/2008/2009/2010/2011/2012/2013/2014
• Autodesk Architectural Desktop 2007
• AutoCAD Architecture 2008/2009/2010/2011/2012/2013/2014
• Autodesk Building Systems 2007
• AutoCAD MEP 2008/2009/2010/2011/2012/2013/2014

Примечание. Для корректного отображения меню в продуктах на базе AutoCAD 2009 необходима установка соответствующего обновления версии 1 или выше.Не требуется при развертывании на сервере.

Что Нового

• Добавлена поддержка AutoCAD 2014 и продуктов на его базе.
• Добавлена поддержка Microsoft Windows 8.

Project StudioCS Ядро 6.0

Сборка 004

• Новая версия команды управления списками этажей в проекте.
• Новая версия команды Включить/выключить слои и этажи.

Project StudioCS Ядро 6.0

Сборка 005

• Исправлена ошибка загрузки граничных штриховок из чертежа предыдущей версии.
• Устранены ошибки в команде включения/выключения слоев и этажей.
• Реализована опция создания слоя по объекту при формировании набора фильтров элементов чертежа.
• Команда редактирования масштаба текста теперь работает с PICKFIRST.
• Добавлена возможность простановки цепной выноски к вхождениям блока, условным элементам армирования, сечениям проката.

Сборка 009

• Исправления в таблицах: сбой в высоте строк при масштабе 1:1, присвоение текущего стиля PStudio.
• Координационные оси не изменяют своего положения при выполнении команды Stretch и селекции в центре оси.
• Исправлена работа команды Формат.
• Предоставлена возможность удалять имя оси через свойства.
• Команда Включить/выключить слои и этажи. Не выставлялся флаг изменений и не сохранялось новое значение при смене свойства "Поэтажно" в диалоге настройки фильтров компонентов чертежа.
• Команды вставки обрывов и разрывов теперь корректно работают с объектами со сложными типами линий (с формами и текстами).
• Исправления в таблицах:
  • сбивалась установленная высота ячейки с блоками и назначенный масштаб блоков;
  • добавлено обновление таблицы по выходе из редактора блоков;
  • исправлено разбиение таблицы с блоками.
• Некорректно работал модуль установки текущего слоя для слоя «0».
• Генератором спецификаций не сохранялись текущие установки для конкретной спецификации на диске.
• Переработаны функции импорта/экспорта данных из пользовательских баз данных в формате CSV.
• Различные варианты сохранения файла разными редакторами теперь поддерживаются корректно.
• Исправлена процедура загрузки списка масштабов из PStudio.ini.
• Исправлены разрывы объектов с типом линий ByLayer.
• Исправлено зеркалирование Указателя вида.

Project StudioCS Архитектура 2.0

Сборка 005

• Исправлена команда Подготовка 3D-разреза.
• Исправлена команда Подготовка анимации.

Сборка 009

• Обеспечена корректная работа программ при использовании размерного стиля с включенным свойством Аннотативный.
• Формирование ведомости отделок – не заполнялись описания.

Сборка 028

Инсталлятор данной сборки поддерживает установленные на компьютере версии SQL Native Client 10 и старше.

Project StudioCS Ядро 6.0

• Исправлено: цепная выноска в режиме «Перпендикулярно к первому» размещала стрелки к стержням не с той стороны.
• Исправлено: после поворота на 180 градусов указатель разреза некорректно реагировал на растяжение.
• Исправлено: выравнивание текста на отметках уровня всегда выполнялось от стрелки.
• Исправлен указатель изображения узла: при старте осуществлялся фокус на номер узла.
• Переработаны команды редактирования отметок уровня:
  • распознавание запятой;
  • редактирование альтернативного текста.
• Исправлено: не работала команда UNDO линейных обрывов после команды Растянуть.
• Внесены изменения в метод формирования строки выноски по шаблону (ранее пропадал текст с количеством слоев).
• Исправлено поведение отметки уровня при применении команды Зеркало.
• Исправлено: в цепной выноске при смене масштаба отрывалась полка с текстом.
• Исправлено: при разделении на две части уже разделенной таблицы добавлялись строки в верхнюю часть таблицы.
• Копирование этажей:
  • добавлено послойное копирование этажей;
  • исправлена ошибка при смене этажа: если слой старого этажа был текущим, он не замораживался.
• Исправлено поведение ряда объектов (штриховая полоса, выноска цепная, выноска гребенчатая) при применении команды Растянуть.
• Устранены ошибки, приводившие к утечке памяти в процессе работы.
• Переработана команда тиражирования: многовидовые блоки копировались как ссылки на обычные.

Project StudioCS 7.0

Инсталлятор

Сборка 005

• Изменена процедура проверки наличия драйвера SQL Native Client. Поддерживаются версии старше 10.0.
• В командную строку запуска инсталлятора SQL Native Client добавлен параметр IACCEPTSQLNCLILICENSETERMS=YES.

Project StudioCS Ядро 7.0

Сборка 005

•  Изменены GUID всех COM-объектов версии – для устранения взаимного влияния версий 6.0 и 7.0 при их одновременной установке на разных версиях AutoCAD.

Сборка 011

Инсталлятор

• В информации о продукте изменен год.
• В дистрибутив 64-битной редакции добавлен пакет Microsoft Visual C++ 2005. (Install\x64\PreReq\vcredist_x64.exe). Если Project StudioCS устанавливается под Windows 7 x64 и на AutoCAD 2010 или старше, запуск установки пакета происходит автоматически.
• Устранены ошибки запуска команд в среде Microsoft Windows 10 на базе AutoCAD 2015/2016.
• Доработана программа установки Менеджера объектов под Win32/x64.

Project StudioCS Ядро

• В командах создания осей исправлены следующие ошибки:
  • команды ввода расстояния принимали невалидный ввод;
  • потеря фокуса в диалоге создания массива осей с незаполненной записью в таблице приводила к созданию новой записи;
  • поля в диалогах принимали невалидные значения.
• Исправлена ошибка при экспорте настроек Project StudioCS в файл.
• Устранено возникавшее в ряде случаев падение в диалоге Многослойная выноска.
• Устранена неточность, вследствие которой не замыкалась созданная по полилинии штриховая полоса с совпадающими начальной и конечной точками.
• При расчленении объектов с выключенной видимостью набор созданных объектов теперь перенимает это свойство.

Project StudioCS Архитектура

• Исправлены следующие ошибки:
  • неустранимая ошибка при выборе типа штриховки;
  • окно с сообщением об ошибке, появлявшееся при выборе составляющих: дверного/оконного проема и типа полотна;
  • сообщение об ошибке, появлявшееся при создании внешнего элемента.

Сборка 015

Инсталлятор

• Исправлена загрузка для всех модулей под AutoCAD 2007-2009 на 32-битных версиях Windows.

PS-Ядро

• Загрузка списка этажей теперь игнорирует недавно удаленные этажи.
• Исправлена отрисовка в визуальных стилях, отличных от «2D-каркас», объектов «Отметка уровня» и «Площадь».
• Внесены поправки в опции команд Указатель вида и Указатель разреза.
• Устранено падение при создании ассоциативной выноски.
• Устранено падение на присвоении значения абсолютной отметки через диспетчер свойств.
• В шаблонах табличных форм исправлены имена файлов с названием стандарта.
• Исправлено чтение объекта, полученного после зеркалирования для отметки уровня на фасаде.

PS-Архитектура

• Устранено необрабатываемое исключение, возникавшее при вызове базы модуля Arch.

Project Studio CS 2018

Сборка 009

В Project Studio CS 2018 реализована поддержка работы с версиями AutoCAD 2017 и 2018.

Сборка 015

 Модуль Project Studio CS Ядро 2018

• Устранена ситуация, при которой выполнение команды Расчленить PS-объекты над условными изображениями элементов армирования, в состав которых входили объекты Project StudioCS, приводило к сохранению в чертеже всех этих PS-объектов.

Сборка 017

Модуль Project Studio CS Ядро 2018

• Исправлено поведение объекта «Отметки на плане»: исключен риск переворота текста при трансформациях.
• Устранены проблемы с добавлением префиксов марки в выносках с текстом, редактированным вручную.
