О программе nanoCAD СПДС

Программа nanoCAD СПДС предназначена для оформления проектно-конструкторской документации в соответствии со стандартами СПДС (Система проектной документации в строительстве). Обеспечивает высокую скорость работы и автоматизацию рутинных операций по оформлению чертежей благодаря применению интеллектуальных параметрических объектов. Программа базируется на графическом ядре nanoCAD и содержит все инструменты создания двумерных чертежей. Выходная документация сохраняется в формате *.dwg.

Строгое соответствие стандартам СПДС

Все элементы оформления и настройки программы строго соответствуют стандартам, представленным в следующих нормативных документах:

• ГОСТ Р 21.1101-2009 «СПДС. Основные требования к проектной и рабочей документации»;
• ГОСТ 21.501-93 «СПДС. Правила выполнения архитектурно-строительных рабочих чертежей»;
• ГОСТ 2.301-68 «ЕСКД. Форматы»;
• ГОСТ 2.302-68 «ЕСКД. Масштабы»;
• ГОСТ 2.303-68 «ЕСКД. Линии»;
• ГОСТ 2.304-81 «ЕСКД. Шрифты чертежные»;
• ГОСТ 2.305-2008 «ЕСКД. Изображения – виды, разрезы, сечения»;
• ГОСТ 2.306-68 «ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах»;
• ГОСТ 2.307-2011 «ЕСКД. Нанесение размеров и предельных отклонений»;
• ГОСТ 2.316-2008 «ЕСКД. Правила нанесения на чертежах надписей, технических требований и таблиц»;
• ГОСТ 2.312-72 «ЕСКД. Условные изображения и обозначения швов сварных соединений»;
• ГОСТ 2.313-82 «ЕСКД. Условные изображения и обозначения неразъемных соединений»;
• ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры»;
• ГОСТ 2.104-2006 «ЕСКД. Основные надписи»;
• ГОСТ 2.106-96 «ЕСКД. Текстовые документы».

Это подтверждено сертификатом соответствия.

Полная поддержка формата *.dwg

nanoCAD СПДС обеспечивает поддержку всех актуальных версий формата *.dwg. На сегодня пользователи могут сохранять данные в форматах, совместимых с *.dwg самых последних версий AutoCAD, в том числе и для варианта AutoCAD LT. Абсолютная совместимость по формату файла позволяет поддерживать объемное отображение 3D-объектов, созданных в сторонних приложениях. Формат *.dwg является собственным форматом программы, все файлы сохраняются именно в нем. Графическое ядро представляет собой основу технологии интеллектуального чертежа, которая является одним из главных преимуществ nanoCAD СПДС.

Полноценная работа по созданию двумерных чертежей

В состав функций платформы nanoCAD включено все необходимое при формировании двумерных чертежей. Программа предназначена для оформления готового чертежа, но пользователи могут создать чертеж и с чистого листа. Привычные инструменты помогут разработать чертеж любой сложности, отредактировать его, нанести размеры, поработать с многострочным или однострочным текстом, растром, внешними ссылками, блоками и многим другим. В программе имеются необходимые настройки слоев, стилей размеров, текста, линий, единиц и лимитов чертежа. Реализованы функции объектной привязки, объектного отслеживания, полярной привязки, ортогональности и многих других режимов и функций, обеспечивающих комфортное черчение. Вывод на печать осуществляется в пространстве листа на видовых экранах или в самой модели.

Все необходимое для оформления чертежей по стандартам СПДС

Основной функцией nanoCAD СПДС является оформление проектно-конструкторской документации в соответствии со стандартами СПДС. Программа содержит богатый инструментарий на основе технологии интеллектуального чертежа для автоматизации рутинных операций по оформлению готовых чертежей: планов, фасадов, разрезов, сечений, видов, узлов и т.д. Средствами nanoCAD СПДС наносятся все необходимые элементы оформления:

• отдельные координационные оси, ортогональные и полярные массивы;
• отрисовка и редактирование стен в плане;
• вставка стандартных окон и дверей из базы данных;
• работа с помещениями, генерация экспликации и ведомости отделки;
• отметки уровня;
• различные типы выносок (позиционная, гребенчатая, многослойная и т.д.);
• обозначения видов, разрезов, сечений;
• обозначения уклона, узла, фрагмента и позиции, маркеры изменения и позиционный;
• технические требования и характеристики;
• линейные, криволинейные линии обрывов и разрывов со скрытием части оборванной или разорванной геометрии;
• граничная штриховка, теплоизоляция, гидроизоляция и граница грунта;
• неразъемные соединения и сварные швы различных типов (угловые, стыковые заводские и монтажные);
• площадь помещения с автоматическим определением ее значения по замкнутому контуру;
• готовые форматы и таблицы по ГОСТам с возможностью их редактирования и создания пользовательских форматов и таблиц;
• однострочные и многострочные тексты, а также любые текстовые надписи элементов оформления используют специальный векторный шрифт, соответствующий единой системе конструкторской документации ГОСТ 2.304 81*.
• элементы встроенной базы данных: архитектура, конструкции, профили, шаблоны документов и т.д.

На рис. 1 показан пример оформления чертежа в nanoCAD СПДС. Синим цветом выделены элементы оформления программы.

Для увеличения нажмите на картинку

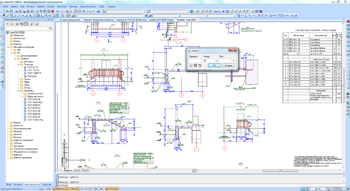

Рис. 1. Пример оформления чертежа в программе nanoCAD СПДС

Для увеличения нажмите на картинку

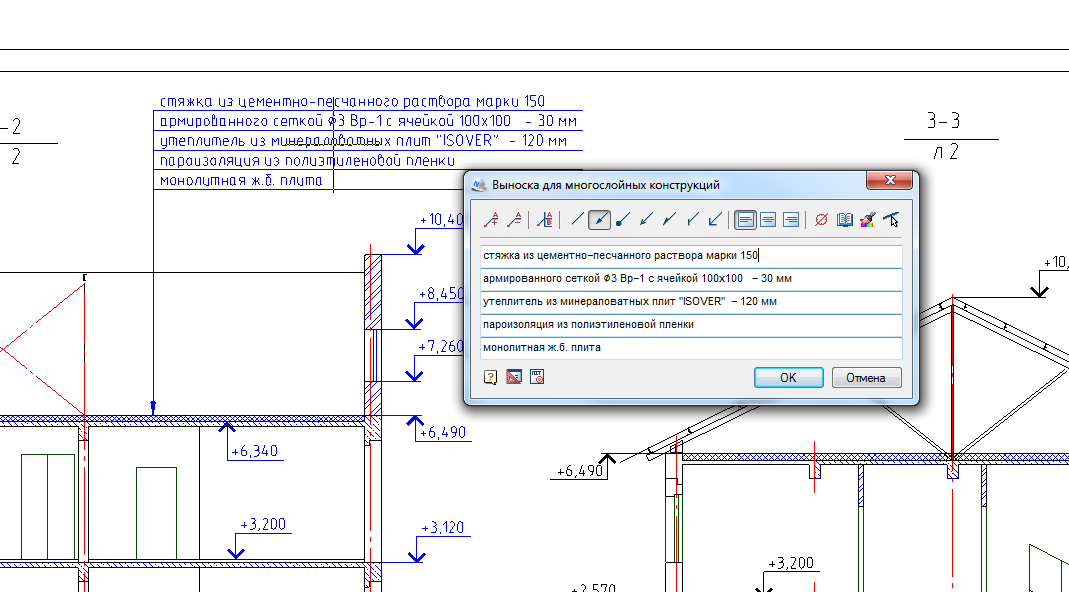

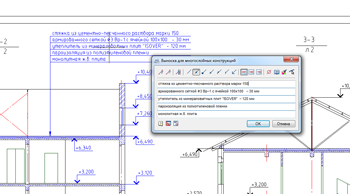

Рис. 2. Простановка элемента оформления на чертеж

Поэтажные планы

Модуль «Архитектура» предоставляет возможность вычерчивать поэтажные планы с применением специальных инструментов и объектов. Основные инструменты и возможности модуля:

• линейные и дуговые сегменты при построении стен;
• настройка шаблонов стен – геометрии построения, толщины и состава материалов, штриховки, порядка построения и приоритета слоев и т.д.;
• инструменты редактирования стен;
• вставка оконных и дверных проемов из базы данных;
• простановка помещений на плане, описание помещения и отделки;
• формирование экспликации помещения и ведомости отделки помещения;
• нанесение объектов интерьера.

Для увеличения нажмите на картинку

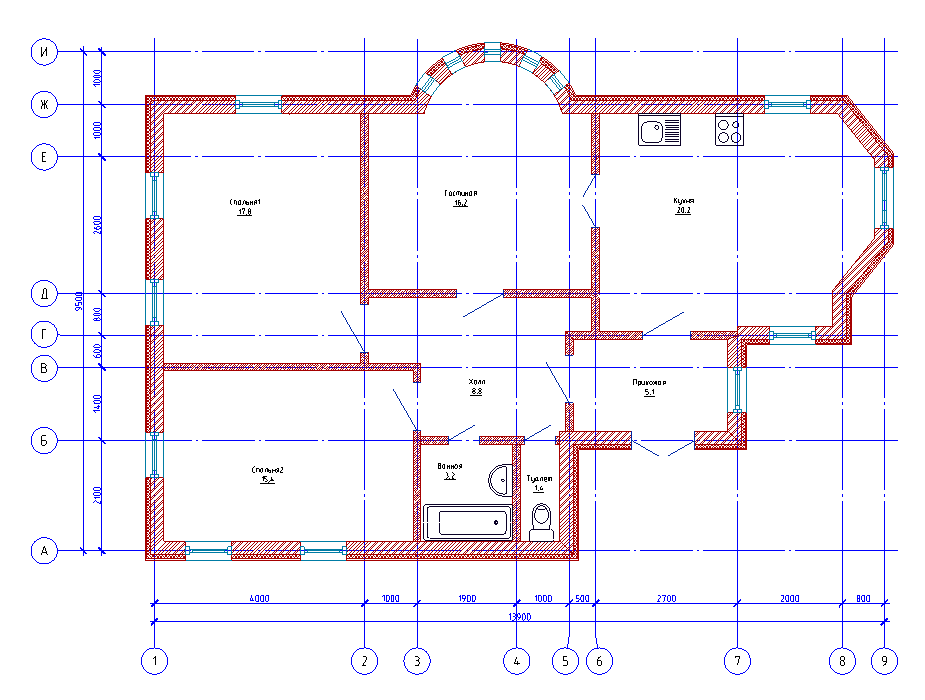

Рис. 3. Пример плана, выполненного в модуле «Архитектура»

Для увеличения нажмите на картинку

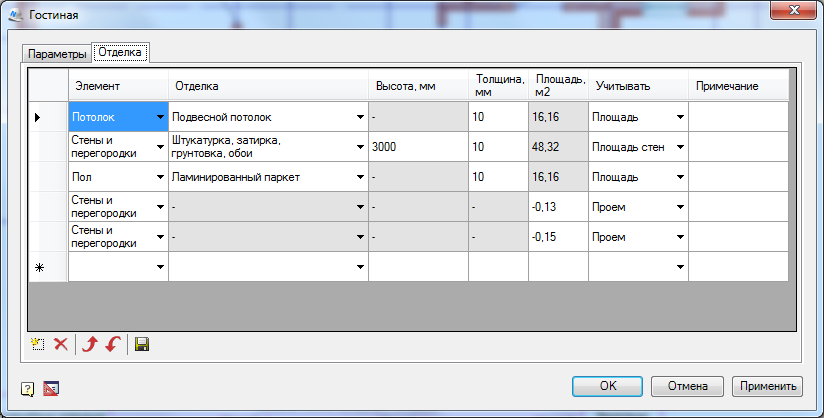

Рис. 4. Настройка отделки помещения

Утилиты оформления

В сочетании с элементами оформления чертежа утилиты оформления упрощают работу проектировщика, обеспечивая:

• создание пользовательской штриховки, позволяющей пополнить стандартный набор образцов для закрашивания области;
• упорядоченное расположение копий объектов посредством расширенного функционала массивов;
• раскладку плитки;
• создание узла в нужном масштабе с основного изображения с помощью копирования фрагмента;
• задание концевых маркеров (арматурных обозначений и стрелок) на отрезках прямых;
• указание диапазона распределения;
• заливку отверстий по секторам с отрисовкой осей;
• отрисовку осей для симметричных объектов любой сложности;
• выполнение расчета балки и определение геометрических характеристик любого замкнутого контура.

Полная параметризация и высокий интеллект элементов оформления

Объекты nanoCAD СПДС обладают интеллектуальными свойствами, которые проявляются при взаимодействии объектов друг с другом и при редактировании. Объекты представляются единым набором примитивов, которые их составляют, и работают как единое целое. Специальные «ручки» позволяют растягивать, перемещать, поворачивать объект или изменять его геометрию путем других манипуляций, но при этом объект не теряет правильности отображения, модификация происходит без геометрических искажений. Наряду с «ручками» разработаны специальные экранные марки, которые предоставляют пользователю расширенные средства редактирования объекта. Этот инструмент позволяет вызывать контекстное меню с опциями для определенной операции, добавлять элемент объекта, производить выравнивание текста, зеркально отражать часть объекта и т.д.

Для увеличения нажмите на картинку

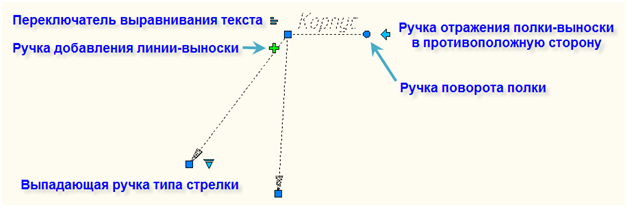

Рис. 5. Интеллектуальные «ручки» элемента оформления

При взаимодействии между собой и с простыми примитивами nanoCAD поведение объектов подчиняется строгим правилам, назначенным каждому типу объектов. Это существенно ускоряет работу и повышает согласованность чертежа при простановке и редактировании любых объектов nanoCAD СПДС, а также автоматизирует множество рутинных операций по корректировке объектов. В таком поведении объектов заключается технология интеллектуального чертежа, которая определяет оформление как оптимальный и максимально автоматизированный процесс.

Каждый объект nanoCAD СПДС полностью параметризован. Это означает, что все простейшие примитивы (засечки, линии, текст и т.д.), которые составляют объект, обладают определенными геометрическими свойствами, определяющими его геометрическую конфигурацию. Настройки программы могут быть индивидуальными для каждого объекта и общими.

Для увеличения нажмите на картинку

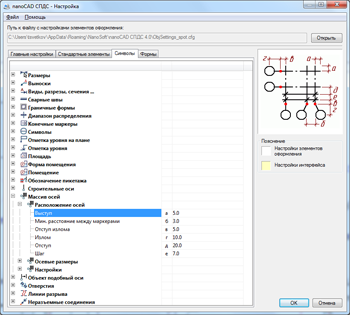

Рис. 6. Диалог настроек элементов оформления

По умолчанию все объекты настроены строго по ГОСТам, но благодаря полной параметризации объектов вы можете изменять эти настройки.

Высокому уровню организации проектных работ способствует наличие на предприятии стандарта по оформлению проектной документации. Инструмент настройки элементов nanoCAD СПДС позволяет автоматически осуществлять контроль соответствия применяемому на предприятии стандарту, а в его отсутствие – нормам системы проектной документации для строительства.

Для проектных подразделений с разными специальностями в nanoCAD СПДС предусмотрена возможность применения профилей настроек. Список указанных профилей позволит проектировщикам разных специальностей использовать единообразные имена слоев, отличающиеся лишь префиксом.

Для увеличения нажмите на картинку

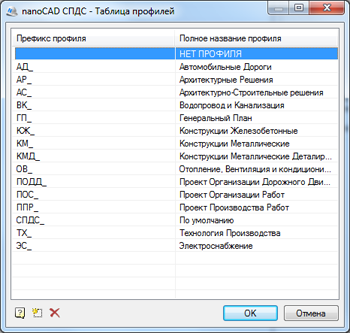

Рис. 7. Настройка профилей

Масштабирование объектов СПДС

Особенностью чертежей (прежде всего – архитектурно-строительных) является разномасштабное представление фрагментов чертежа. Чтобы упростить оформление, исключить масштабирование изображения конструкции и ее элементов, nanoCAD СПДС использует масштаб элементов оформления чертежа (масштаб символов). Применение масштаба символов позволяет избежать создания множества размерных и текстовых стилей.

В соответствии со значением масштаба символов элементы оформления nanoCAD СПДС на чертеже автоматически увеличиваются или уменьшаются. Ряд масштабов элементов оформления соответствует регламенту масштабов увеличения/уменьшения изображений на чертеже единой системы конструкторской документации ГОСТ 2.302-68.

Изменение масштаба символов затрагивает следующие объекты:

• текст и размеры nanoCAD в зависимости от пользовательских настроек;
• объекты оформления СПДС;
• типы линий nanoCAD.

В зависимости от пользовательских настроек возможно использование масштаба измерений, который, в отличие от масштаба символов, влияет на величину измерения размеров и отметок уровня. Инструмент предназначен, прежде всего, для специалистов, работающих с масштабированной моделью (генплан, магистральные трубопроводы).

Автоматизация работы с табличными формами и связь с ними данных чертежа

nanoCAD СПДС предлагает мощные средства создания и редактирования таблиц и текста. В программе содержатся готовые шаблоны наиболее распространенных табличных форм и стандартных форматок чертежей. Все форматки полностью стандартизованы. Кроме того, всегда есть возможность создать собственную форматку и штамп – например, с заполненными сведениями о компании.

Для увеличения нажмите на картинку

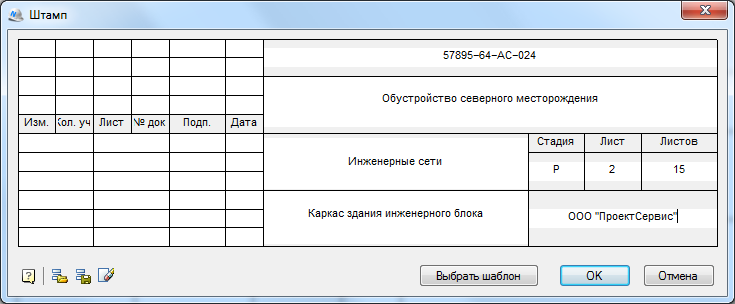

Рис. 8. Диалог заполнения штампа чертежа

В базе данных программы заложены стандартные табличные формы: различные типы ведомостей, экспликаций, спецификаций и т.д. Редактирование и форматирование таблиц производится в табличном редакторе, позволяющем создавать таблицу любого вида и сложности.

Для увеличения нажмите на картинку

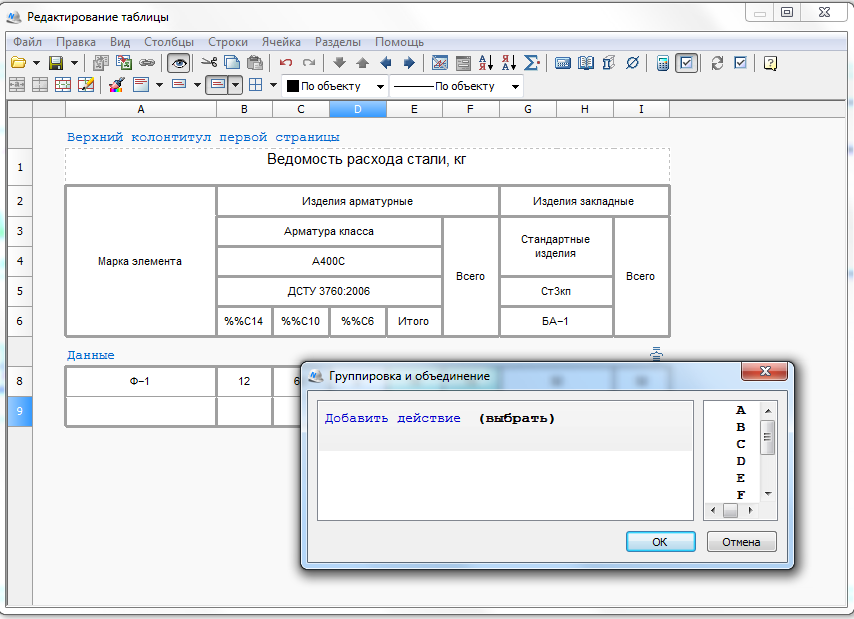

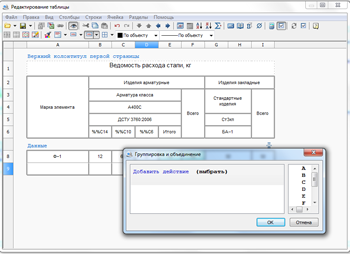

Рис. 9. Редактор таблиц

Для автоматизации создания различного рода спецификаций в nanoCAD СПДС реализован специальный функционал. Он позволяет связывать с таблицами объекты чертежа. Если таблицу настроить как спецификацию с выводом необходимых полей, образуется динамическая связь содержания чертежа и табличной формы.

Передача данных в таблицы возможна для следующих объектов:

• элементов оформления СПДС (например, выносок, отметок уровней, штампов и т.д.);
• универсальных маркеров;
• групп СПДС;
• атрибутов блоков nanoCAD;
• параметрических элементов.

Основное преимущество передачи данных очевидно – изменение свойств графических объектов на чертеже автоматически обновляет данные в таблице. Программа позволяет сохранять таблицы с привязанными к чертежу данными и в дальнейшем использовать их в других чертежах.

Пользователи могут разрабатывать собственные табличные формы с заполненными формулами и выражениями для обработки данных и сохранять их как шаблоны.

Для увеличения нажмите на картинку

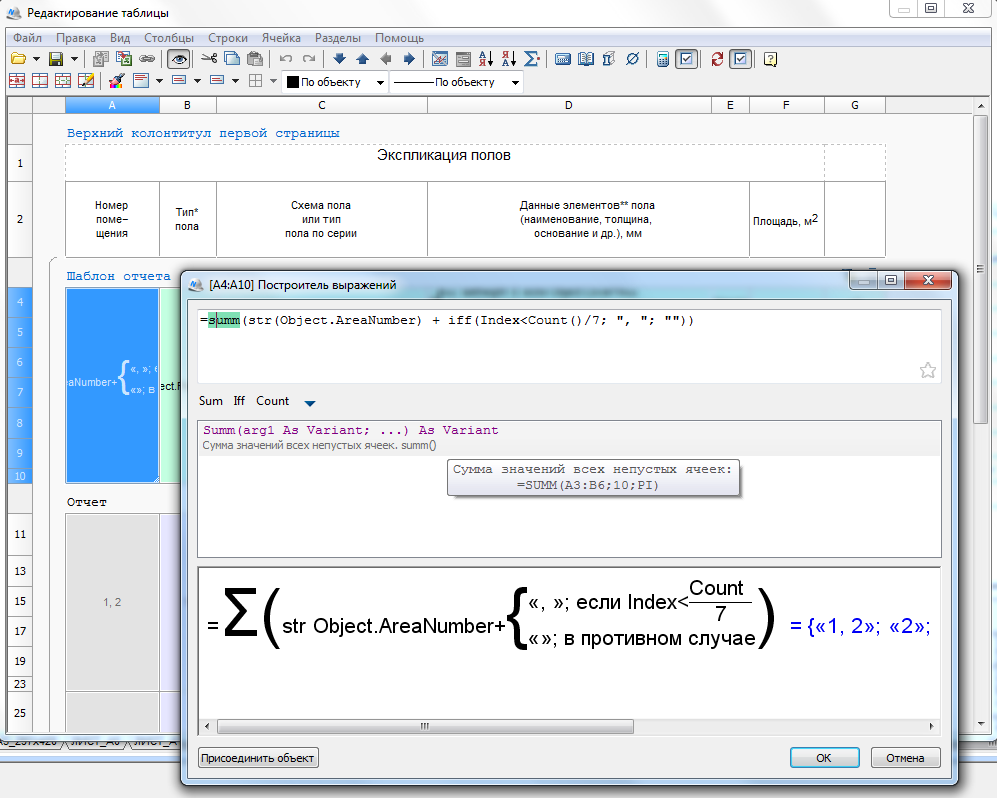

Рис. 10. Построитель выражений в редакторе таблиц

Табличные формы, созданные в AutoCAD, могут преобразовываться в таблицы nanoCAD СПДС. Кроме того, существует функция преобразования табличных форм, созданных с помощью простейших примитивов, в таблицы или форматки nanoCAD СПДС.

Средствами программы можно создавать однострочные и многострочные тексты сложного форматирования.

В совокупности все эти возможности обеспечивают использование технологии интеллектуального чертежа.

База данных параметрических объектов

Важной функцией nanoCAD СПДС является поддержка собственной базы данных в формате MS Access. На сегодня база содержит готовые шаблоны штампов, табличных форм, форматок листов, множество элементов ЖБ- и КМ-конструкций, деталей крепления, фундаментов и свай, полностью соответствующих ГОСТам. Эти элементы можно вставлять непосредственно в чертеж, что позволяет быстро отрисовывать стандартные компоненты и экономить время на их создание. Для управления библиотечными элементами и элементами оформления чертежа предусмотрена инструментальная палитра Менеджер объектов.

Для увеличения нажмите на картинку

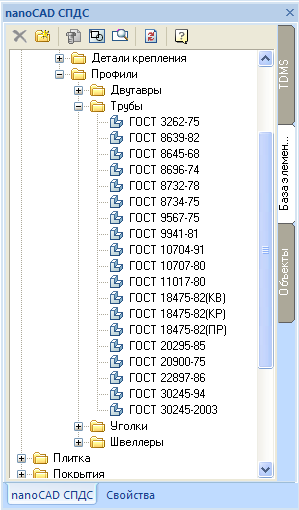

Рис. 11. Менеджер объектов

Каждый параметрический элемент содержит свой ряд типовых размеров, определения представлений на чертеже и правила взаимодействия с другими элементами в группе. При необходимости пользователи могут создавать собственные элементы и сохранять их в базе – для этой процедуры предусмотрен специальный Мастер объектов, где можно полностью описать графическое представление объекта и все его параметры.

Для увеличения нажмите на картинку

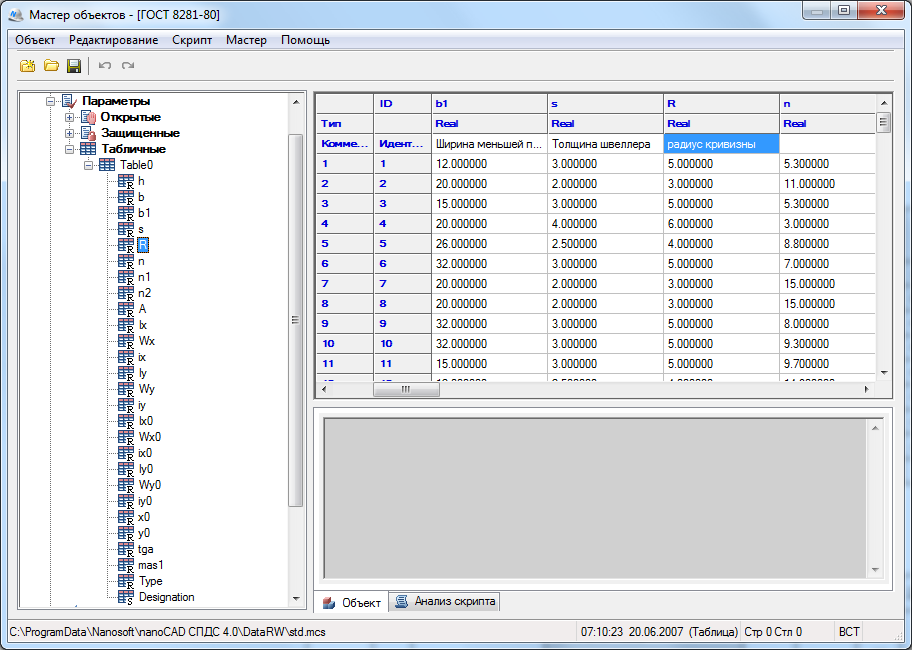

Рис. 12. Табличные свойства в Мастере объектов

Для увеличения нажмите на картинку

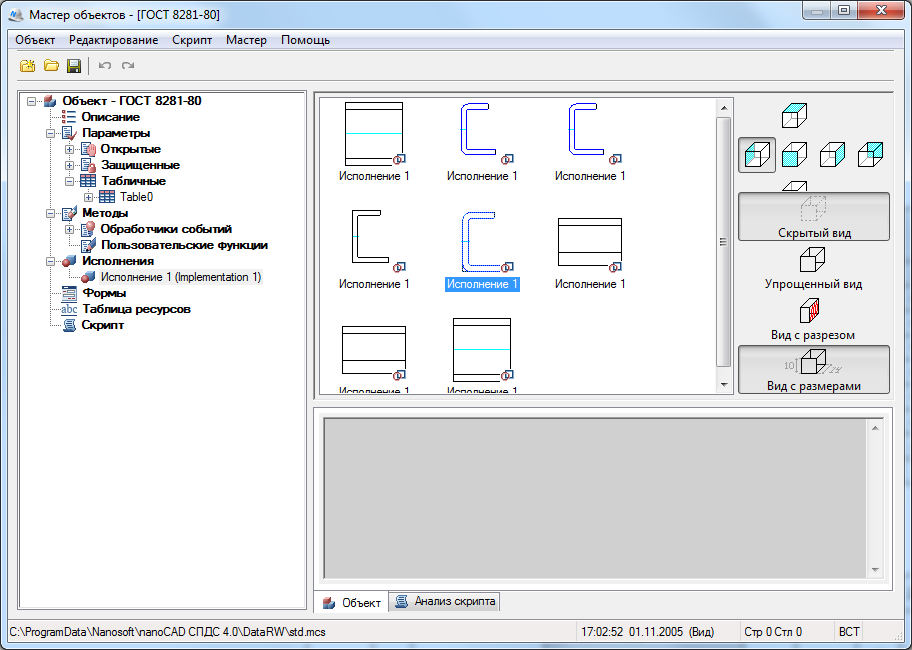

Рис. 13. Графические свойства в Мастере объектов

При совместной работе поддерживается централизованный доступ нескольких пользователей к единой базе. Такой функционал не только обеспечит автоматизацию выпуска типовых чертежей, но и позволит вести выполняемую множеством сотрудников совместную работу по созданию общей базы.

Использование программы в составе средств комплексной автоматизации

Новая методика работы с *.dwg-форматом обеспечила возможность реализации технологии транзитного хранения данных, которая позволяет защитить целостность описания параметрических интеллектуальных объектов, созданных в других приложениях, внутри формата *.dwg (так называемые метаданные). После редактирования в nanoCAD СПДС файл может быть возвращен в эти приложения без потери описания созданных там объектов. Это означает, что nanoCAD СПДС можно использовать в составе средств комплексной автоматизации совместно со специализированным архитектурно-строительным программным обеспечением – для решения задач оформления готовых чертежей и без потери целостности любых объектов в проекте.

Для увеличения нажмите на картинку

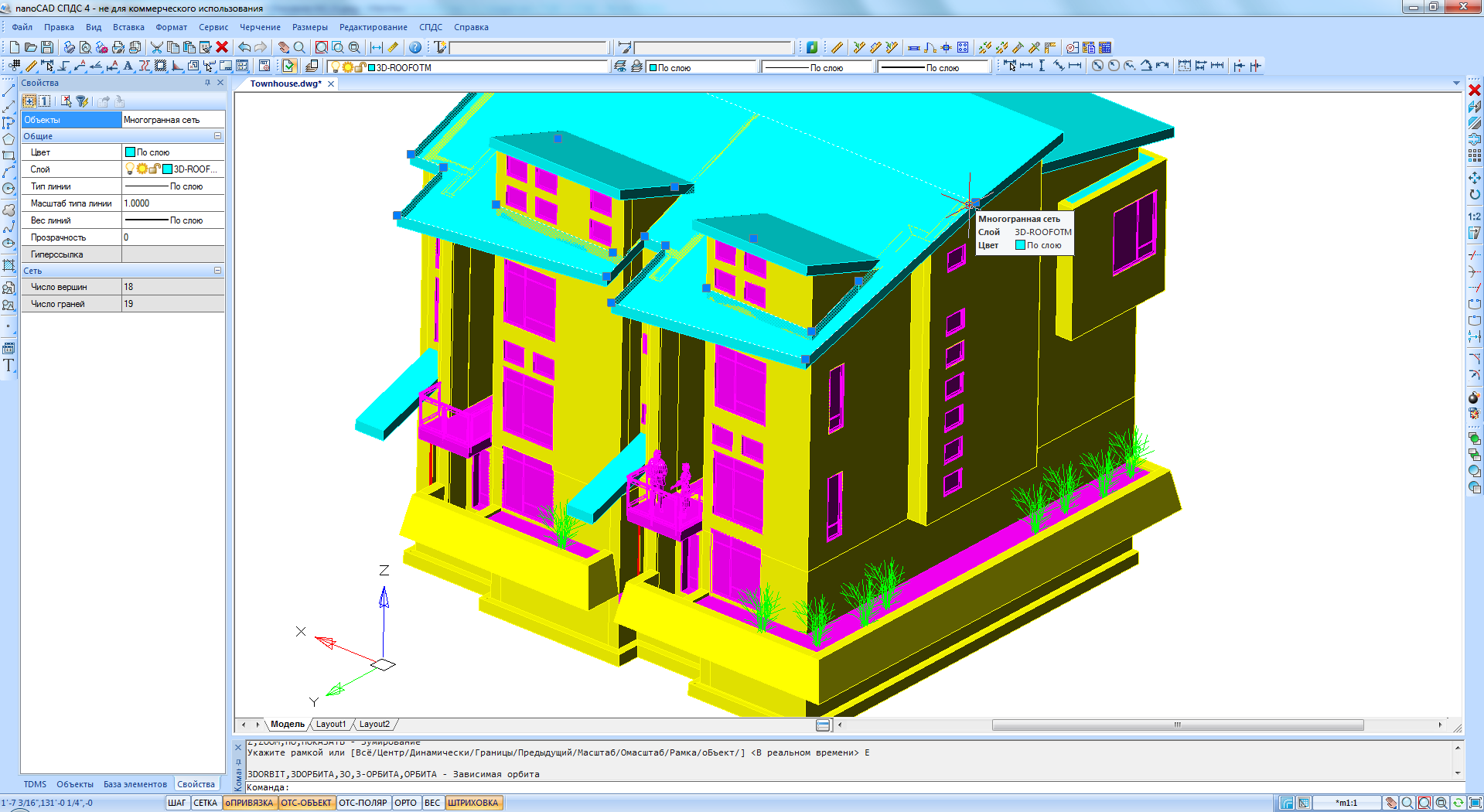

Рис. 14. Пример транзитного хранения данных

Преимущества использования nanoCAD СПДС

ПnanoCAD СПДС послужит незаменимым инструментом для разработки и выпуска проектно-конструкторской документации. Приложение разработано в России и в строгом соответствии с российскими нормами, что подтверждено сертификатом соответствия ГОСТ Р.

Программа nanoCAD СПДС настолько интуитивно понятна, что практически не требует затрат времени на освоение. Выполняя свою работу, проектировщик всецело поглощен решением инженерной задачи, не задумываясь о контроле его оформления в электронном виде. Автоматический нормоконтроль параметров объектов обеспечит единый стандарт выпускаемой документации всей организации.

Таким образом, новая версия nanoCAD СПДС служит для быстрой, удобной и интеллектуальной работы по оформлению проектно-конструкторской документации в соответствии со стандартами СПДС.

Для увеличения нажмите на картинку

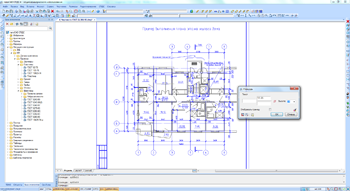

Рис. 15. Пример чертежа по ГОСТ 21.501-93

Требования к системе

Операционная система

• Microsoft Windows 7 x32 или x64
• Microsoft Windows Vista x32 или x64 (пакет обновления SP2 или более поздний), в том числе Enterprise, Business, Ultimate или Home Premium edition
• Microsoft Windows XP Professional или Home edition (пакет обновления SP3 или более поздний)

Аппаратное обеспечение

• Процессор Intel Pentium 4 или AMD Athlon с тактовой частотой 1,6 ГГц или выше
• Оперативная память от 1 Гб, рекомендовано 2 Гб;
• Свободное дисковое пространство 1 Гб ;
• Видеоадаптер с OpenGL-совместимой аппаратной 3D-акселерацией;
• CD-ROM для установки программы;
• Мышь или другие устройства указания.
