О продукте nanoCAD СПДС Железобетон

Основное назначение программы nanoCAD СПДС Железобетон – автоматизация оформления 2D-чертежей марок КЖИ и КЖ. Графическим ядром является nanoCAD, а в качестве инструментов оформления используется весь встроенный функционал nanoCAD СПДС. Арматурные изделия и конструкция реализованы в виде параметрических объектов, позволяющих получать динамические таблицы спецификаций элементов и ведомости расхода стали. Структурирование проекта в Менеджере обеспечивает возможность формировать любую вложенность состава конструкции.

Общие сведения

Основное назначение программы nanoCAD СПДС Железобетон – автоматизация оформления 2D-чертежей марок КЖИ и КЖ. Графическим ядром является nanoCAD, а в качестве инструментов оформления используется весь встроенный функционал nanoCAD СПДС. Арматурные изделия и конструкция реализованы в виде параметрических объектов, позволяющих получать динамические таблицы спецификаций элементов и ведомости расхода стали. Структурирование проекта в Менеджере обеспечивает возможность формировать любую вложенность состава конструкции.

Основные решаемые программой задачи:

• оформление чертежей видов и разрезов железобетонных конструкций;
• разработка структуры железобетонного изделия;
• автоматическое формирование и обновление спецификаций и ведомости расхода стали по составу проекта.

Ключевые преимущества:

• работа в среде nanoCAD с использованием встроенного функционала nanoCAD СПДС GraphiCS;
• быстрые и гибкие инструменты нанесения и редактирования арматуры;
• автоматическое назначение позиций, марок и их отображение на чертеже;
• полностью автоматическая ассоциативная связь чертежей и проекта;
• полностью автоматическое формирование, расчет и обновление спецификаций.

Все инструменты работы с программой расположены на одной панели инструментов.

Для увеличения нажмите на картинку

Рис. 1. Панель инструментов nanoCAD СПДС Железобетон

Менеджер проекта

Организация структуры проекта позволяет задавать вложенную структуру железобетонных изделий:

• Изделие
  • Вариант
    • Конструктивный элемент
      • Конструктивный блок
        • Арматурное изделие, Закладное изделие
          • Арматурные детали, прокат

Для увеличения нажмите на картинку

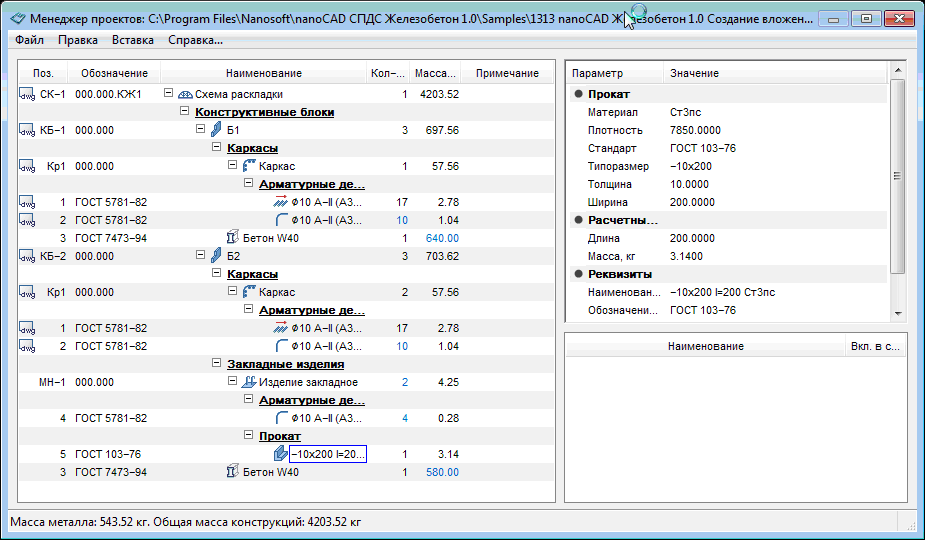

Рис. 2. Организация структуры проекта

Обозначение, масса и количество деталей и сборок могут вычисляться на основании состава чертежа или задаваться пользователем вручную. Любое изменение параметров в Менеджере проектов автоматически отображается на чертеже. Все сборки и детали группируются по типам.

Структура проекта позволяет использовать в своем составе данные с нескольких чертежей *.dwg, тем самым предоставляя возможность коллективной работы над конструкцией.

Задавать структуру и вносить в состав изделия изменения непосредственно с чертежа также можно с помощью боковой панели свойств, не включая диалог проекта.

Условные виды арматурных изделий ассоциативны модельному виду и изменяются соответственно.

Для увеличения нажмите на картинку

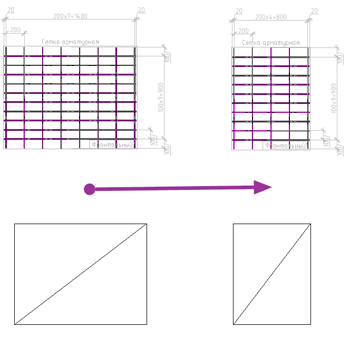

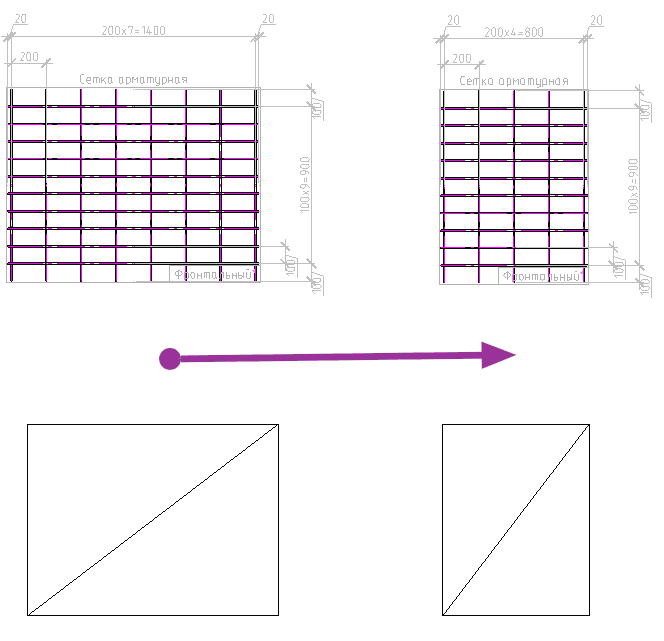

Рис. 3. Ассоциативное изменение видов

Инструменты нанесения армирования

Настройки nanoCAD СПДС Железобетон позволяют перед началом работы ограничить номенклатуру элементов, указав стандарт для работы: СП 52.101-2004 или СНиП 52-01-2003.

Основой для сбора данных в спецификации являются арматурный стержень, его сечение и распределение.

Арматурный стержень

Для арматурного стержня реализованы следующие инструменты построения, задания и редактирования атрибутивной информации:

• возможность построения по точкам или последовательным выбором прямолинейных или дуговых участков, а также по полилинии (с ассоциативной привязкой);
• параметрическое задание выпусков, типов анкеров;
• ввод параметров в абсолютных значениях и с привязкой к диаметру стержня;
• выбор типоразмеров диаметров и класса проката из базы данных:
  1. ГОСТ 10884-94, 13840-68, 5781-82, 52544-2006, 6727-80, 7348-81, СТО АСЧМ 7-93, ТУ 14-1-5526-2006,
  2. ГОСТ 82-70, ГОСТ 103-76, ГОСТ 19903-74;
• автоматическое построение скруглений линейных участков (радиусы скруглений зависят от типоразмера арматуры);
• мгновенное применение атрибутов свойств в момент нанесения (через панель свойств);
• автоматическое формирование обозначения и расчет массы;
• добавление ассоциативных выносок – позиций, связанных с проектом;
• представление в виде контура, заливки, линии, вида с размерами участков;
• редактирование с помощью «ручек»: изменение толщины защитного слоя, создание распределений, указание параметров анкеровки.

Для увеличения нажмите на картинку

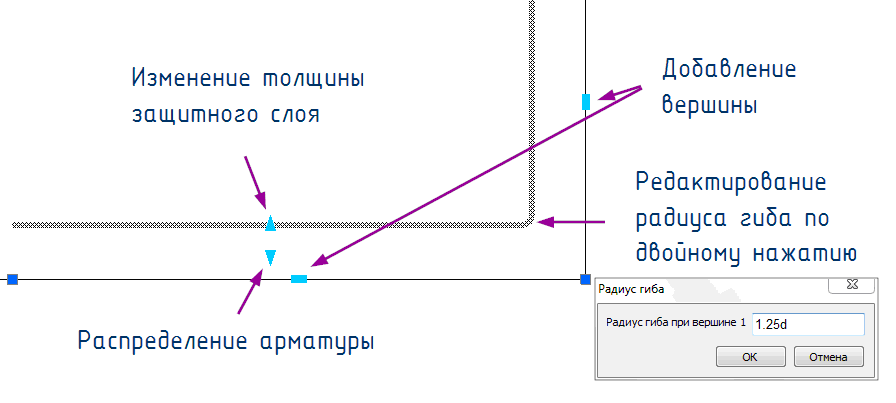

Рис. 4. Интеллектуальные «ручки» арматурного стержня

Сечение арматурного стержня

Для сечения арматурного стержня реализованы следующие инструменты построения, задания и редактирования атрибутивной информации:

• ассоциативная геометрическая привязка к стержням, параметрическое задание положения с отступом, переключаемое с клавиатуры нажатием клавиши TAB;
• автоматическое распределение сечений по линейному участку.

Для увеличения нажмите на картинку

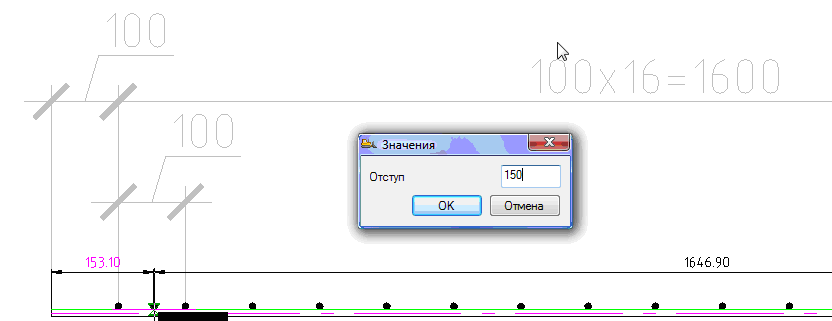

Рис. 5. Привязка сечения арматурного стержня

Шпильки, скобы

Выполнение шпилек и скоб определяется последовательным указанием сечений арматуры либо предварительным выбором двух сечений арматуры.

Для увеличения нажмите на картинку

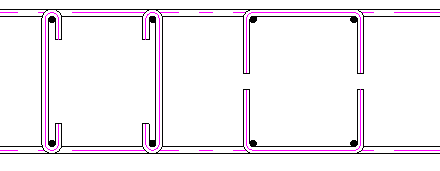

Рис. 6. Отрисовка арматурных деталей: шпилек и скоб

Хомуты

Выполнение хомутов определяется последовательным указанием сечений арматуры.

Для увеличения нажмите на картинку

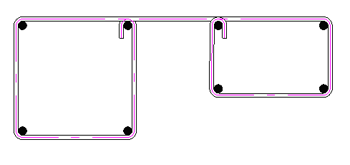

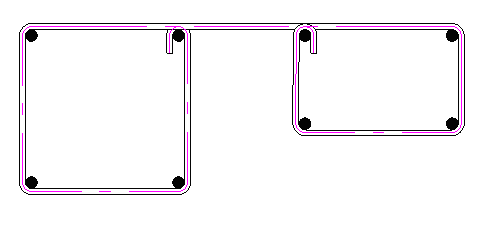

Рис. 7. Отрисовка хомута

Если предварительно селектировать 4 или 8 сечений арматуры, то автоматически отрисуется одна из типовых форм хомутов.

Для увеличения нажмите на картинку

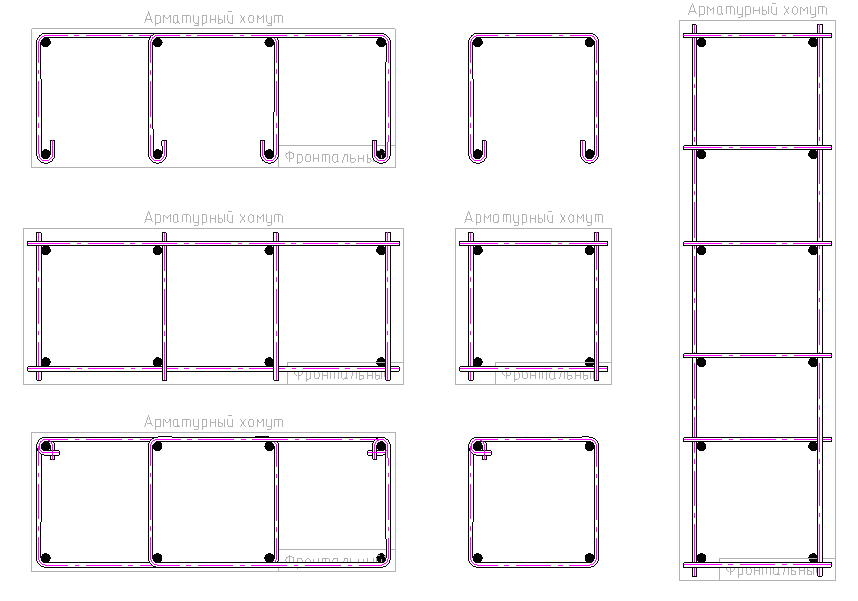

Рис. 8. Предустановленные типовые формы хомутов

Распределение арматуры

Инструменты распределения арматуры позволяют выполнять следующие действия:

• параметрическое и визуальное задание шага и количества стержней, направления распределения;
• поддержка нескольких диапазонов с разными параметрами раскладки в указанном направлении;
• редактирование исходного объекта после создания распределения;
• условное или полное представление, представление только с конечными стержнями.

Для увеличения нажмите на картинку

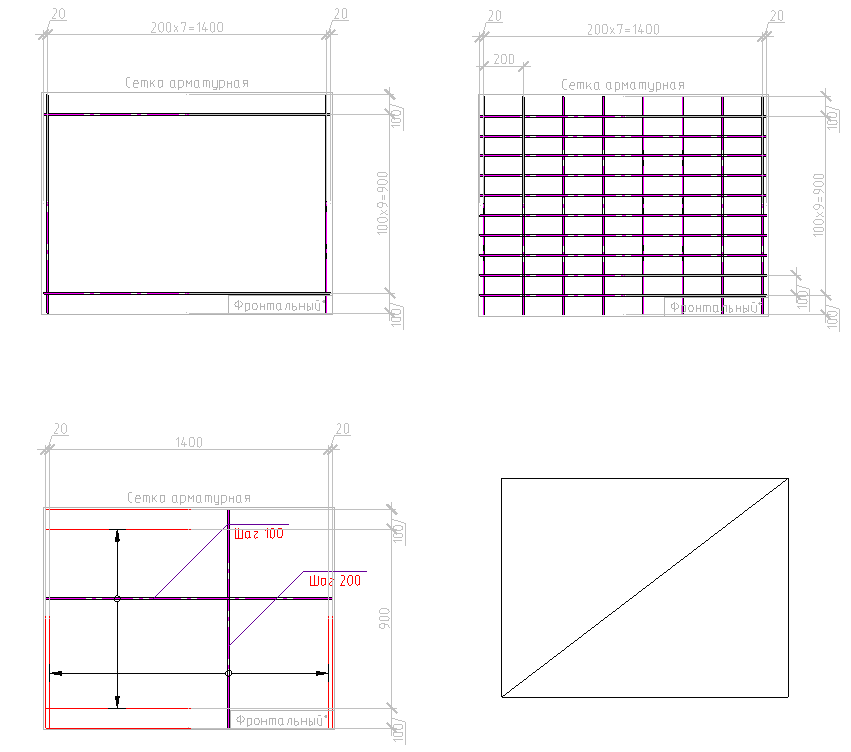

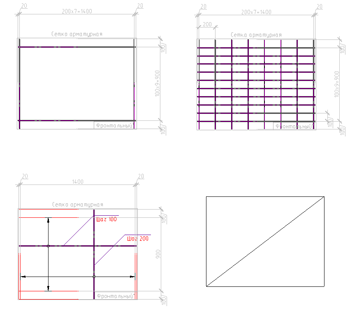

Рис. 9. Возможности распределения арматуры

Спецификации

С любой позиции сборочной единицы могут быть сформированы:

• спецификация элементов;
• групповая спецификация арматурных изделий;
• ведомость расхода стали.

Все спецификации являются динамическими и автоматически обновляются на чертеже.

Для увеличения нажмите на картинку

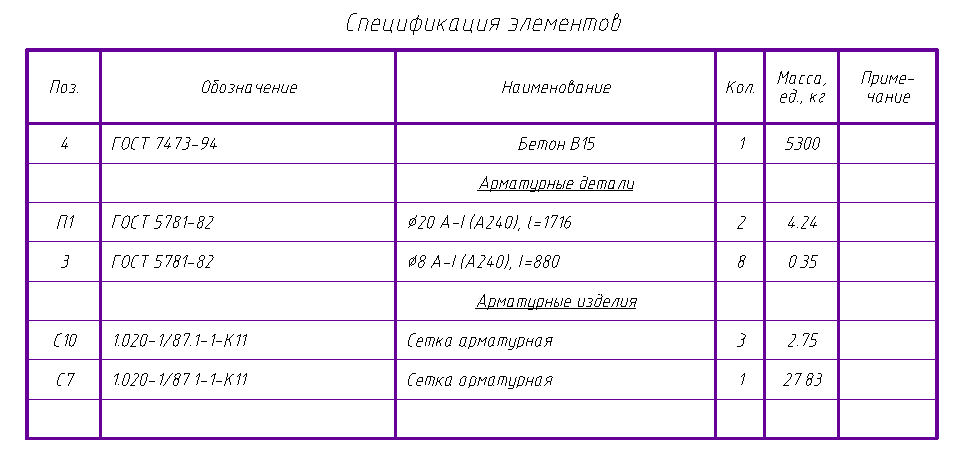

Рис. 10. Спецификация элементов

Спецификация элементов группирует позиции по типам.

Для увеличения нажмите на картинку

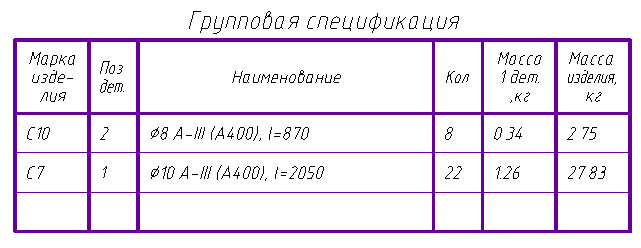

Рис. 11. Групповая спецификация

Для увеличения нажмите на картинку

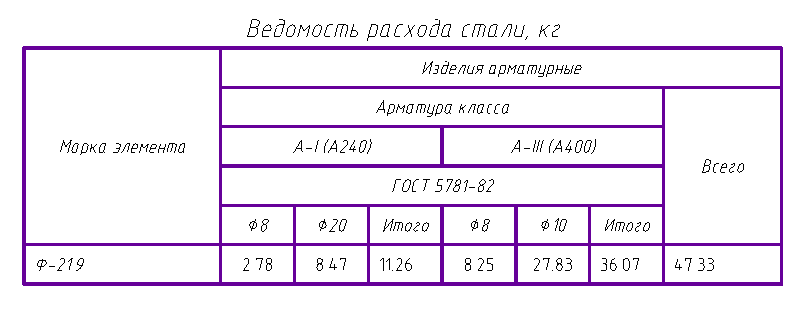

Рис. 12. Ведомость расхода стали

Позиции арматурных и закладных изделий, добавленные в структуру проекта, будут включены в ведомость расхода стали.

Требования к системе

Операционная система:

• Microsoft Windows 7
• Microsoft Windows Server 2008
• Microsoft Windows Vista (пакет обновления SP1 или более поздний), в том числе Enterprise, Business, Ultimate или Home Premium edition
• Microsoft Windows Server 2003
• Microsoft Windows XP Professional или Home edition (пакет обновления SP2 или более поздний)
• Microsoft Windows 2000 (пакет обновления SP4)

Минимальные системные требования:

Операционная система

Поддерживаются 32-битные и 64-битные версии (в режиме 32-битной совместимости)

Аппаратное обеспечение

• Процессор Intel Pentium 4 или AMD Athlon с тактовой частотой 1,6 ГГц или выше
• Оперативная память от 1 Гб, рекомендовано 2 Гб
• Свободное дисковое пространство 500 Мб
• Видеоадаптер с экранным разрешением 1280 x 1024 с поддержкой режима true color
• Мышь или другие устройства указания
